Какая версия адаптера у компьютера “ELM327”? в каком порядке. Как узнать версию отображенного на мониторе файла?

Для полноценной работы всех программ для диагностики – я использую елм-ку версии 1.5 – именно эта версия может (на данный момент) читать больше блоков, по сравнению с 2.1. Поэтому, в своих видео я применяю елмку 1.5 версии, чего и вам советую!

Диагностика автомобиля своими руками: OBD порт в помощь.

Неприятно, когда наступает момент, когда наше средство передвижения, превращаясь в «роскошь», это делать отказывается. Ну, колесо пробито, антифриз на дороге — здесь всё ясно. А если не заводится или работает как ему вздумается? Посвящаем раздел машинкам.

А разобраться со многими проблемами своего автомобиля по силам самостоятельно. Сейчас, впрочем, немало автостанций, которые читают ошибки с бортового компьютера. Причём бесплатно. Но на рынке уже есть предложения, с помощью которых провести компьютерную диагностику авто можно самому.

Для начала стоит обнаружить сам OBD2 порт. Ниже рулевой колонки, рядом с блоком предохранителей или посередине приборной панели — и всегда закрыто крышкой от случайного взгляда. На корточки придётся присесть, но увидев его, ни с чем не спутаете:

Отечественные автомобили стали с диагностическим разъёмом OBD2 с 1 января 2012.

Кстати, узнать о его существовании и точно местонахождении можно (теоретически) прямо сейчас. Отправляемся на сайт CarMD, вводим модель, марку и год авто (доступны не все, русских нет, да и иномарки представлены не всеми моделями — я выбрал подходящую):

и через мгновение вам покажут, где искать:

Помнится, было даже иллюстрированное приложение для Андроид OBD Port Lookup, однако Google Store на данный момент выдаёт по этому названию ошибку . Но поиск разъёма — не самая трудная часть.

Ошибки OBD2: научитесь читать и понимать

Обнаружили его? Присмотритесь к нему. Я знаю два вида OBD2 разъёмов: тип А и тип Б. Они легко различимы:

Как определить версию протокола? Посмотрите на контакты разъёма:

задействованы контакты (слева-направо, сверху-вниз) 2  6  7   10  14   15

А вот таблица, которая поможет понять версию протокола:

* 15 контакт называется ещё L-линия. Его существование опционально в новых версиях автомобилей, использующих протоколы ISO9141-2 или ISO14230-4.

Присмотревшись к контактам, поймёте, что таблица неполная. Да, в дополнение к контактам 2, 7, 10 и 15 коннектор должен иметь контакты 4 (земляной на шасси), 5 (схемная земля) и 16 (плюс аккумулятора). Таким образом, тип протокола определяется по наличию контактов:

Один из способов узнать, какую версию OBD поддерживает бортовой компьютер автомобиля, это найти информационный шильдик Vehicle information. Под капотом его можно (или не можно) увидеть сразу в нескольких местах. Он исполняется в виде таблички на металлической или бумажной основах, и в числе прочего обязательно содержит в себе надпись OBD XX sertified. Это и есть ваша версия.

Последнее обновление программы в шапке: 30.03.2023

Краткое описание:
Быстро определить поддельный или подлинный ELM327 Bluetooth / Wi-Fi адаптер

Описание:
Данное приложение разработано для определения настоящей версии вашего ELM327 адаптера, т.к. множество китайских клонов данного устройства часто заявляют о неверной совместимости.

ELM327 Identifier посылает почти все возможные AT команды и показывает, какие из них, официально поддерживаются Вашим ELM327 адаптером. Таким образом, Вы можете очень быстро выяснить, действительно ли заявленная версия адаптера соответствует действительности или же это подделка.
Некоторые AT команды требуют подключение к автомобилю по определенным протоколам. Поэтому, для корректных результатов эти команды не проверятся данным приложением. Общее количество AT команд – 103.

КАК ИСПОЛЬЗОВАТЬ ПРИЛОЖЕНИЕ:

1 – подключите Ваш ELM327 адаптер (к диагностическому разъему Вашего автомобиля или же просто к источнику питания).
2 – выполните сопряжение устройств Вашего ELM327 по Bluetooth или подключите его по Wi-Fi к устройству на ОС Android.
3 – Запустите приложение и нажмите на кнопку СОЕДИНИТЬСЯ, выберите тип соединения и при необходимости выберите сопряженный по Bluetooth адаптер ELM327.
4 – После успешного соединения сразу же начнется сканирование адаптера.
5 – Дождитесь окончания сканирования, и в конце на экране будут отображены команды и версии адаптеров, которые должны поддерживаться.
6 – Нажмите РЕЗУЛЬТАТ для детального просмотра отчета сканирования. Здесь Вы можете сохранить отчет на карту памяти.
7 – Вы можете нажать ПЕРЕСКАНИРОВАТЬ, если хотите проверить адаптер еще раз.

ВАЖНО: поддельный адаптер не обязательно должен не работать с Вашим автомобилем или приложением.
Если Вы заинтересованы в переводе приложения на другие языки, отправьте мне email и я вышлю Вам данные, необходимые для перевода.

Спасибо переводчикам:
Русский: obd24.ru

Требуется Android: 4.0 и выше
Русский интерфейс: Да

1.16.19
– support for Android 12
– added a visual feedback on the bar v1.1 for the AT PPS result
– bug fixing

1.15.19
– new option to customize WIFI parameters (IP, port)

1.14.19
– corrected the verification of the ATIA command
– improved the bluetooth disconnection management

1.13.19
– temporary revert target sdk to Android 11 to solve a permission issue, please clear app data or reinstall in case or crash on startup

1.6.11
– added persian language (thanks to Bobak)

1.5.10
– added serbian language (thanks to SkyShop Team)

1.5.9
– added arabic language (thanks to MaiThamDobais)

v1.5.8
– introduced six new commands for new official ELM327 firmware v2.2
– error correction

Обсуждение устройства ELM327

Каталог популярных программ – Компьютерная диагностика.

Сообщение отредактировал gar_alex – 30.03.23, 21:02

Причина редактирования: Обновление: новая версия

В данное время на рынке имеется огромное количество предложений диагностического адаптера ELM327 по разным ценам, но самое главное разное по качеству, схематехнике и версиям. Ниже в статье разберем различные версии сканеров, их функционал, научимся определять “поддельный” ELM327.

1) Схемотехника сканера ELM327.
Важно понимать, что качество сканера и его функционал в первую очередь зависит от используемых компонентов.
В настоящее время правильными и полноценными с поддержкой всех диагностических протоколов (SAE J1850 PWM, SAE J1850 VPW, ISO 9141-2, ISO 14230-4, ISO 15765-4) будут ELM327 с микроконтроллером PIC25K80 и PIC18F2480 вне зависимости от версии (чаще всего встречаются версии 1.4 и 1.5).
“Поддельный” вариант сканера ELM327 производится на более дешевом CAN контроллере MCP2515, STM32F042, BK3231Q, 25K80 QBD327 имеет прошивку в которой не поддерживается, или поддерживается некорректно определенное число AT-команд, а также отсутствует поддержка протокола SAE J1850 (чаще всего встречаются версии 2.1 и 1.5).

2) Версия сканера ELM327.
Повторим еще раз, что качество сканера и его функционал зависит только от используемых компонентов.
В настоящее время, к сожалению, определить качественный и “поддельный” вариант сканера ELM327 по версии прошивки не представляется возможным. Первоначально “поддельные” клоны сканера имели версию v2.1, однако впоследствии для возможности хоть как-то сбыть “поддельные” сканеры производитель сознательно изменил цифры версии v2.1 на v1.5. Таким образом, купив “поддельный” сканер на дешевом CAN контроллере (MCP2515, STM32F042, BK3231Q, 25K80 QBD327) с версией v1.5, пользователь, по сути, получает ту же подделку, что и v2.1.
Качественный ELM327 с микроконтроллером PIC25K80 и PIC18F2480 чаще всего имеет версии v1.4 и v1.5

3) Как определить качественный сканер ELM327.
Существует достаточно простой программный способ проверки, который поможет выявить дешевую “поддельную” версию.
Первая программа с помощью которой можно определить “поддельную” версию сканера будет FORScan. Данная программа служит для диагностики Ford, Mazda, Lincoln, Mercury и представлена на официальном сайте разработчика forscan.org, может работать с ПК на базе windows, и на мобильных устройствах на базе iOS и Android.
Для проверки достаточно подключить сканер ELM327 к любому автомобилю и запустить программное обеспечение FORScan. В случае “поддельного” клона сканера программа выдаст соответствующее сообщение: «Не удается подключиться к автомобилю, обнаружен некачественный клон ELM327. В отличие от приложений OBDII, FORScan требуется адаптер, полностью совместимый с оригинальным ELM327. Данный адаптер не полностью совместим.»

Второй способ программной проверки качества сканера заключается в использовании терминала для непосредственного подключения к адаптеру и отправлению ряда определенных команд. В качестве программы-терминала можно использовать Elm327Chat. Далее потребуется купить ELM327 v 1.5 в интернет-магазине TOPDIAG.BY, подключить его к программе и сделать несколько запросов:
——-
>ATI
ELM327 v1.5
>ATAL
OK
>ATPPS
OK
>ATPP2ASV38
OK
>ATE0
OK
>ATL0
OK
>ATH0
OK
>ATR1
OK
>ATST32
OK
>ATS0
OK
>ATAT1
OK
>ATCF700
OK
>ATCMF00
OK
>ATZ
ELM327 v1.5
——-
Как видно из ответов “OK” данный сканер имеет качественную схематехнику. Ответ “?” на команду говорит о том, что данную команду сканер не знает и является “поддельным”. Качественный ELM327 обязан их опознавать.

Самый трудоемкий способ разобрать сканер и посмотреть схематехнику. Качественный сканер вне зависимости от версии сканера должен быть собран на микроконтроллере PIC25K80 или PIC18F2480, а “поддельная” версия на MCP2515, STM32F042, BK3231Q, 25K80 QBD327. Однако в настоящее время встречаются “поддельные” адаптеры, произведенные на контроллере QBD327 и перемаркированные на PIC18F25K80. При этом размеры контроллера QBD327 одинаковы с PIC18F25K80 и определить подделку можно по следующим отличительным свойствам:
– маркировка не достаточно четкая;
– QBD327 работает с генератором на 16.000MHz, а PIC18F25K80 работает с генератором частотой 4.000MHz;
– “поддельный” клон не знает команду ATPPS в терминале и при запросе соответственно ответ “?”.

Широкий выбор оборудования для компьютерной диагностики автомобилей, ремонт автомобильных диагностических сканеров и адаптеров различной степени сложности, доставка диагностического оборудования по Минску и всей территории РБ, возможна доставка в РФ.

Офис: г. Минск, ул. Скрыганова, 6-3/47 ИП Латыпов Николай Кабилжанович УНН291078028 Свидетельство выдано Минским горисполкомом 29.12.2011 г., РБ, г. Минск, ул. Скрыганова, 4Б-9.

Интернет-магазин зарегистрирован в ТР РБ 29.01.2013г.

Ваш адаптер перестал подключаться к авто или не включается вовсе, проверьте его на работоспособность. Далее мы поговорим о способах проверки ELM327.

• Для начала подключите ваш адаптер к разъему OBD2 вашего авто, включите зажигание и выполните поиск устройств Bluetooth на вашем гаджете.
• Если смартфон или планшет найдет сканер значит модуль bluetooth в порядке.
• Когда устройство не обнаружено проверьте горит ли индикатор адаптера — обычно это красный светодиод на самом ELM327.
• Бывают ситуации, когда питание с разъема OBD2 не поступает, в этом случае причина не в адаптере.
• Бывают ситуации, когда индикатор горит, но автосканер не появляется на устройстве необходимо проверить ELM327 на работоспособность с помощью тестера.

Проверка elm327 электронным тестером

Смотрим наличие перемычки между четвертым и пятым контактом.

Проверяем напряжение на ELM327. Для этого подключаем массу на 4 или 5-тый контакт, подаем +12В на 16-тый контакт и подаем питание.

Подключаемся к 7-му контакту K-line, на нем должно быть 11В.

Проверяем 15-ый контакт L-line, те же 11В

Замеряем 6-ой и 14-тый контакт Can — линию, в норме 2,5В

Проверка версии адаптера ELM327

Существует множество программ, с помощью которых можно определить версию адаптера ELM327, одна из ELM327 Identifier. Программа работает с адаптерами ELM327 Bluetooth и Wi-fi версий. Программа посылает адаптеру AT команды и в зависимости от ответа распознает его версию. Для проверки версии сканера ELM327 необходимо провести несложные манипуляции:

• Подключить автосканер к разъему OBD2, провернуть ключ в крайнее положение.
• Подключить телефон с адаптером.
• Войти в приложение, нажать клавишу «Соединение» выбрать Ваш ELM327 и способ подключения.
• При правильном подключении начнется автоматическая проверка адаптера ELM327.
• После окончания проверки Вам будут показаны результаты команд, которые поддерживание автосканер.
• При нажатии на «Результаты» программа покажет все пункты по проверке адаптера, которые можно сохранить для дальнейшего анализа.

Данные о пробеге могут быть записаны не только в блоке управления или одометре. Информация может находиться в блоке торможения, блоке управления раздаткой и КПП и т. д.

Чем старше авто, тем меньше в ней блоков управления,соответственно меньше вероятность проверки пробега автосканером ELM327.

Доброго времени суток всем!

Расскажу как проверить адаптер ELM 327, что бы не купить не работоспособную подделку.

Для этого нам понадобиться бесплатная программа для Андроид — ELM327 Identifier.

Программа на Русском языке.

Для гарантированной работа с автомобилем, результаты теста должны быть минимально, такими как на скриншоте:

То есть, включительно по строчку 1.4 всё должно быть зелёным, иначе адаптер не будет работать с частью блоков автомобиля.

Если вы решили купить ELM327 у наших Китайских товарищей, то что бы не быть обманутыми и иметь шанс вернуть деньги по программе защиты покупателя, прежде чем купить товар, спросите у продавца работает ли его адаптер с программой FORScan ? И ещё, сделан ли адаптер на чипе pic18F25k80 ?

Эти два условия дают шанс, что ELM327 будет нормально работать и пройдёт тест программой ELM327 Identifier.
Если же продавец вас обманет и адаптер окажется не работоспособным, ваша с ним переписка с этими вопросами и его ответами поможет вернуть деньги.

Как узнать версию ELM-327?

Если у вас уже есть елм, то можете проверить и выяснить – какая версия именно в вашем случае, так как визуально они могут отличаться, а вот самое главное – это начинка!

Чтобы узнать и проверить версию елм:

1. Скачиваете в плеймаркете бесплатную программу ELM-327 Identifier и устанавливаете её на андроид смартфон (уж извините, iPhone у меня нет);
2. Подключаете вашу елм-327 к разъему OBD2, включаете на смартфоне bluetooch и запускаете программу ELM-327 Identifier;

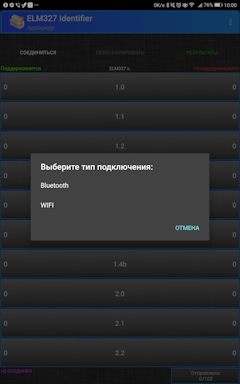

3. Выбираете «Соединиться» и указываете тип подключения (Bluetooch или Wi-Fi);
4. Всплывёт «Сопряженные устройства» — выбираете OBDII;
5. Начнётся процесс тестирования вашей елм-ки;

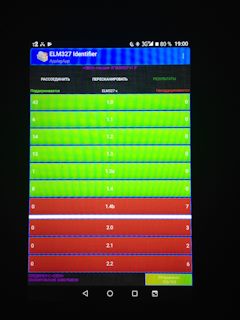

6. Если полоски будут полностью зелёными от версии 1.0 до 1.4b, либо версия 2.1: , то я вас поздравляю – ваша ELM-327 версии 1.5;
7. Если же полоски не будут полностью окрашены в зелёный цвет, то елм-ка имеет версию 2.1.

Видео про диагностику авто и проверку версии сканера ЕЛМ-327

Также снял видео, для того чтобы всё было понятно:

Диагностика авто и как правильно узнать версию сканера ELM 327?

Ссылки на сканер и программы

✅ Сканер ELM-327 версии 1.5 для Андроид: https://my-elantra.ru/elm327-1-5

✅ Сканер ELM-327 версии 1.5 для iPhone с Wi-Fi: https://my-elantra.ru/elm-4

✅ ELM Identifier: https://my-elantra.ru/elm327identifier

✅ Torque: https://my-elantra.ru/wp-content/uploads/2017/09/Torque.apk

✅ Car Scanner: https://my-elantra.ru/car-scanner

✅ Наш телеграмм канал: https://t.me/elantraHD

Land Rover Discovery 2007, двигатель дизельный 2. 7 л. , 190 л. , полный привод, автоматическая коробка передач — электроника

Машины в продаже

Land Rover Discovery, 2008

Land Rover Discovery, 2008

Land Rover Discovery, 2007

Land Rover Discovery, 2005

Смотрите также

Комментарии 36

У меня не поддерживается аж 17 это критично？

а у меня какая версия?

а у меня какая версия?

Мне какашку подсунули

Да. Этот опасно вообще к авто подключать.

Скажите, по какой причине телефон не соединяется с elm327 Bluetooth ?тел его видит, но не хочет соединиться с ним

Андрей, ещё обращаюсь к вам. Процедура проверки ЕLMов, подключать в машине? и проверять с помощью прог.ELM327 Identifier. или как то по другому. Я сейчас ищу сканер, но делаю так:- Подключаю в машине и смотрю ищет по блютусу или нет. Что то не нашёл у нас в Мурманске ни одного. А программа Torque Pro Wi-Fi адаптер подойдёт?

Подключать к авто в разъём обд2 и проверять программой Identifier. Смотреть отчёт, чтобы минимум по пункт 1.4 ВСЁ было зелёное.
Последнее предложение не понял. Программы такой не знаю.

Понял, Спасибо! Попался адаптер но работает по Wi-Fi. Но тоже не пошёл, пишет “нет подключения”

Wi-Fi адаптеры так же проверяются.

Может у меня что то с телефоном. Во купил! Надо брать планшет что ли, прям в магазине, а то я прям расстроился этими заказами через интернет.

Что делаю не так?

не могу со стыковать с телефоном.В поиске устройств блютус пишет OBDll, нажимаю сопряжение и все, пишет что не находит устройство.Что делаю не так?

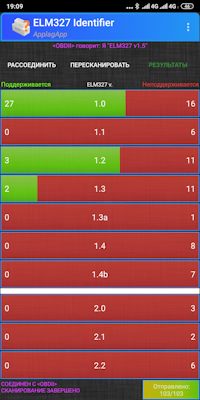

Проверил свою китайскую Элемку. Идентифиром таблица такая же как у вас на первом фото; разобрал, на чипе отпечатано pic18F25k80. Блок бош Edc15c2. Программа fap (для пежо/ситроен). К авто хорошо подключается, тестирует исполнителей. А вот ошибки не сбрасывает. Пишет мол не заглушен двигатель и ключ не на зажигании. Лексией- без проблем.
Не сталкивались с подобным?
Или может это связано с тем, что ошибки критические (p0101, p0401)?

Ошибки я ей не читаю и не сбрасывают, так как не все видит, в основном только по двигателю, а у нас это редкость, да и сбрасывать не может толком. Для чтения и сброса ошибок я другим адаптером и программой пользуюсь.

Проверил свою китайскую Элемку. Идентифиром таблица такая же как у вас на первом фото; разобрал, на чипе отпечатано pic18F25k80. Блок бош Edc15c2. Программа fap (для пежо/ситроен). К авто хорошо подключается, тестирует исполнителей. А вот ошибки не сбрасывает. Пишет мол не заглушен двигатель и ключ не на зажигании. Лексией- без проблем.
Не сталкивались с подобным?
Или может это связано с тем, что ошибки критические (p0101, p0401)?
