Как подключить obd2 к чери амулет

Как подключить obd2 к чери амулет ОБД2

За что отвечает диагностический разъем под рулевой колонкой

Как уже было сказано, в Чери Амулет используется сразу 2 диагностических разъема. Основной разъем вынесен в моторный отсек. Касательно диагностического разъема в салоне, он отвечает за подушки безопасности и систему торможенияABS.

Но при нарушении работы вышеописанных функциональных систем авто загорается не индикатор Check Engine, а другие лампочки приборной панели.

Chery amulet чёрный амулет › бортжурнал › elm327 или задействование диагностического разъёма

После долгих чтений статей в Интернете и неспокойствия, что имеющийся диагностический разъем OBD2 не задействован, заказал Elm327. Работает по Bluetooth со смартфоном/планшетом или же ноутбуком.Обратите внимание, на нашу машину нужна версия 1.

РемарочкаELM327 (ЕЛМ327) — наверное, самый популярный в Украине и СНГ OBDII сканер для диагностики автомобилей при помощи ПК. Работает исключительно по протоколам ODB2, а по совместимости с множеством диагностических программ ему нет равных.

Обзор возможностей диагностического сканера ELM327:— Чтение и удаление DTC ошибок по двигателю (из ECU), просмотр их расшифровок— Выключение индикатора MIL – Check Engine на приборной панели (после удаления неисправностей)— Чтение показаний датчиков в реальном времени (Live Data).

— Выполнение измерений, основывась на показания Live Data— Построение графиков— Измерение моментального расхода топлива (при условии наличия в авто MAF сенсора)— Чтение и удаление ошибок по АКП и ABS (далеко не на всех автомобилях)— Счетчик времени разгона: от 0 до 100 км/ч— и другое…

Дополнительная информация

Опытные водители Чери Амулет нередко отдают предпочтение при чтении ошибок Check Engine диагностическому адаптеру ELM 327.

Разумеется, в данном адаптере используется разъем OBD II, а сам автомобиль располагает портом K-Line. Как же быть в данной ситуации. Все просто. Нужно лишь задействовать переходник сK—LineнаOBDII . Фото переходника есть на картинке ниже.

Данный переходник оснащен двумя проводами питания, плюс и минус. Их нужно отдельно накинуть на аккумуляторный блок. При этом следует строго соблюдать полярность, в противном случае можно спалить ЭБУ ! Если длины проводов не хватает, то нужно просто удлинить штатную проводку переходника.

Благодаря диагностическому адаптеру ELM 327 можно узнать не только коды ошибок, а и расшифровать их. Конечно, возможности адаптера на этом не оканчиваются, ведь пользователь получил доступ к полноценному компьютерному диагностическому стенду.

При помощи ELM 327 появляется возможность контроля многих параметров работы двигателя, причем в режиме реального времени. У пользователя будет возможность даже проводить тонкую настройку режимов работы силового агрегата Chery Amulet.

Следует отдельно заметить, что вместе с адаптером нужно будет использовать и специализированное ПО. Многие программы предоставляются абсолютно бесплатно. Встречаются бесплатные сервисные программы с возможностью платного заказа некоторых расширенных возможностей диагностического стенда.

Источник

Зачем все это нужно

Возможности диагностического разъема переоценить сложно. Вот только беглый список данных, которые можно получать в реальном времени на телефон по протоколу Bluetooth, а возможности компьютера куда больше:

Код ошибки:  Поиск и устранение неисправностей Honda Check Engine Light

температура воздуха во впускном коллекторе;

нагрузка на двигатель в процентах;

давление впускного коллектора;

мгновенный расход топлива;

средний расход топлива в пути;

напряжение зарядки АКБ;

расход топлива в час и в минуту в литрах;

остаток бензина в баке;

возможный пробег на оставшемся бензине;

напряжение обоих датчиков кислорода;

угол опережения зажигания;

масса других параметров, характерных для бортовых компьютеров (время в пути, динамика разгона, время работы двигателя после запуска и куча других данных.

Что касается программного обеспечения, то для телефонов с операционкой Андроид лучший и самый простой вариант — использовать программу Torque Pro android. Есть и другие программы для ПК — Torque Pro 1.8.205, OBD Авто Доктор, ScanMaster Lite, Easy OBDII. Практически все эти программы или их аналоги есть и на операционную систему iOS.

Как подключить obdii чери амулет на телефон

Когда все установлено и подключено, запускаем двигатель, загорелся красный светодиод на адаптере, можно подключать его к телефону. Сначала посмотрим, как работает беспроводная система.

Включаем на телефоне Bluetooth, подключаем адаптер к телефону, выбрав из списка OBDII. Затем запускаем скачанную программу Torque.

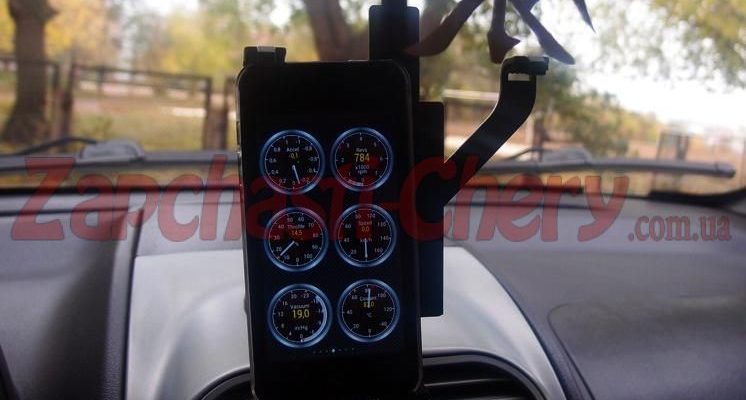

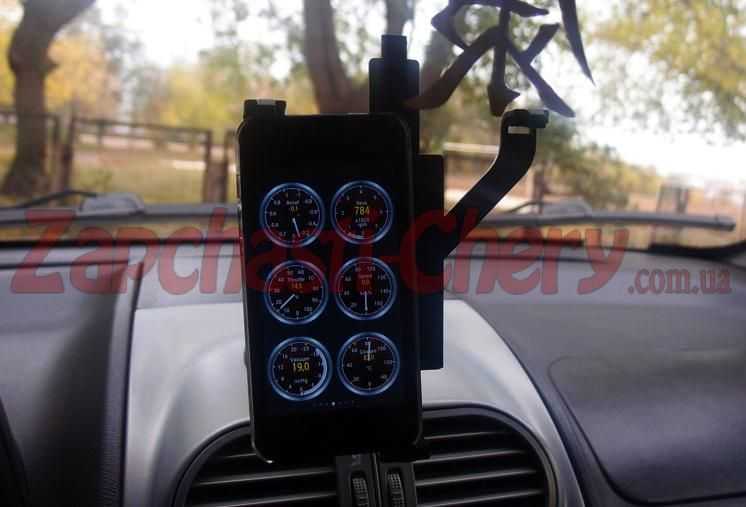

После этого ждем до тех пор, пока программа установит связь с адаптером OBDII. Запускаем двигатель, программа должна считать все показания ЭБУ, которые отображены на экране.

Теперь испытываем это все в движении в реальном времени. Трогаемся с места и наблюдаем за изменения показаний датчиков автомобиля, главное, первое время не забывать поглядывать на дорогу.

Идентичные программы разработаны как для Андроида, так и для iOS.

Как подключить разъем obd2 на амулете

Для подключения стандартного европейского разъема OBD2 нам будет необходим обычный провод достаточной длины, чтобы без натяжки достать до штатного диагностического разъема.

Также пригодится изолента или термоусадочный кембрик и паяльник. Для начала протянем одиночный провод из-под капота в салон. Используем для этого любое удобное отверстие в моторном щите.

Находим штатный диагностический разъем в моторном отсеке. Он находится на моторном щите недалеко от бачка омывателя.

Нас интересует крайний левый провод, по которому передается сигнал K-Line.

Зачищаем протянутый провод и соединяем его с крайним левым проводом разъема K-Line Fiat. Тщательно изолируем место подсоединения.

Возвращаемся в салон, где находим разъем OBD2. При помощи отвертки с тонким жалом извлекаем разъем из корпуса.

Распайка разъема OBD2 следующая:

Первых три контакта не используются (1, 2 и 3).

Контакт №4 — это масса кузова автомобиля.

Контакт №5 — масса от сигнального провода.

Контакт №7 — к нему мы будем подпаивать провод K-Line, который мы уже закрепили под капотом.

Контакт №16 — питание 12 В.

Остальные контакты резервные и нам не нужны.

После извлечения разъема OBD2 аккуратно отрезаем провод, который идет к контакту №7 с таким учетом, чтобы можно было к нему припаять новый провод из-под капота, его мы только что протянули. Припаиваем и изолируем место спайки, устанавливаем разъем OBD2 на место.

Как прочитать и сбросить ошибки на чери амулет а11, а15

В ходе эксплуатации автомобиля Чери Амулет может срабатывать индикатор аварийного оповещенияCheckEngine. Работу данного индикатора можно наблюдать при запуске двигателя, когда бортовой компьютер проводит автоматическую проверку базовых функциональных систем автомобиля.

В автомобиле Chery Amulet предусмотрено сразу 2 диагностических разъема. Первый находится под рулем, далее заблокомпредохранителей. Второй разъем вынесен под капот, рядом с бачком ОЖ. Главные функциональные системы авто диагностируются разъемомKLine, который вынесен под капот.

Код ошибки:  Ошибки ваз и их решения. Почему на Ладе Калина горит чек: причины и способы устранения неисправности Самодиагностика приборной панели калина

В штатной комплектации Чери Амулет нет мультитронкса, при помощи которого можно в считанные секунды выяснить коды ошибок Check Engine. Чтобы расшифровать сигналы аварийного индикатора, водителю рекомендуется посетить СТО, где есть специализированный диагностический сканер.

В конце обзора есть видеоролик, автор которого показывает приемы считывания и сброса ошибок на данном автомобиле. А ниже прилагается дополнительное видео.

Как узнать номер ошибки чери амулет

Номер кода аварии может подсказать сам индикатор Check Engine. Но для этого необходимо предварительно активировать режим индикации кодов аварийных ошибок. Номер аварии можно узнать следующим образом:

  • Глушим мотор и полностью выключаем зажигание.
  • Открываем капот.
  • Извлекаем из держателя диагностический разъемKLine. Данный разъем зафиксирован под жабо, на дальней стороне моторного отсека, напротив водительского места. Данный разъем находится на конце провода, он просто зажат в держателе с небольшой силой. Держатель не дает проводу болтаться по моторному отсеку Chery Amulet.
  • Снимаем с разъема защитный колпачок. На проводной колодке предусмотрен фиксатор. Чтобы снять колпачок, предварительно нужно нажать на фиксатор. По окончанию диагностики обязательно закройте разъем данным колпачком . Без защиты разъем быстро забьется пылью и масляным налетом.

Далее мастеру предстоит замыкание контактов на диагностическом разъеме. Вмешательство в бортовую электросеть является весьма и весьма опасным делом. Если у мастера нет допуска к выполнению электротехнических работ хотя бы 3-го разряда, лучше не рисковать и одеть диэлектрические перчатки, а также пользоваться инструментом с изоляцией .

  • Замыкаем контакты, как показано на картинке ниже. В роли перемычки лучше всего использовать обыкновенную скрепку. При замыкании данных контактов аварийный индикатор Check Engine на Чери Амулет переходит в сервисный режим.
  • Все, можно переключаться непосредственно на чтение ошибок аварийного индикатора. У мастера должны быть под рукой ручка и блокнот. Заходим в салон и включаем зажигание. При этом двигатель заводить нет необходимости. Включаем лишь питание бортовой электросети.

Через несколько секунд, проведя самодиагностику, начнет ритмично мигать индикатор аварий. Индикатор мигает в 4 этапа, между которыми соблюдается примерно секундная выдержка. Каждый из этапов мигания – это номер цифры. Индикатор начинает подавать сигнал с десятикратного мигания. 10 миганий понимается, как цифра 0. То есть первая цифра 0, мастеру нужно выяснить следующие 3 цифры кода.

  • Считаем мигания, записываем каждую цифру. В коде должно быть 4 цифры.

Во многих случаях, индикатор аварий Chery Amulet выдает не одну, а две или большее количество ошибок. Если ошибок несколько, то после 4-го цикла мигания первой ошибки индикатор начнет мигать дальше, снова 4 цикла, что соответствует 4 цифрам кода ошибки. Между ошибками будет пауза в 2-3 секунды.

Компьютерная диагностика чери амулет

Многие водители уже не представляют себе жизни без сканера OBDII. Владельцы Chery Amulet в некоторой степени остались за бортом цивилизации, поскольку стандартно в этом автомобиле разъем OBDII не работает, хотя колодка установлена. И все же решить эту проблему можно запросто.

Подключение адаптера obd2 на амулете без установки в салон

Если мы не планируем использовать адаптер в качестве подключения к мобильному приложению и использовать возможности бортового компьютера в реальном времени, можно пойти другим путем.

Разъем K-Line Fiat, который находится под капотом, вполне работоспособен, но для подключения к адаптеру OBD2 необходимо будет купить специальный переходник.

Переходник с одной стороны имеет разъем OBD2 с двумя выводами для питания, с другой стороны разъем для подключения к штатной диагностической колодке Чери Амулет.

Код ошибки:  Загорелся чек на ларгусе причины - Все о Здоровье

Следуя этому способу, можно подключить с помощью USB провода диагностический компьютер и полностью проверить систему управления двигателем на наличие ошибок. Кроме того, используя специальное ПО, можно отслеживать состояние двигателя, получать все данные о его работе.

Единственный минус — все это происходит с открытым капотом.

Кроме этого придется купить адаптер для компьютера USB — OBD2 для установки связи ПО с системами автомобиля.

Для диагностики такой способ часто используют мастера, у которых нет сложного и дорогого диагностического оборудования. Чтобы проверить состояние двигателя, сбросить ошибки, достаточно иметь ноутбук и адаптеры, о которых мы говорили.

Плюс первого метода в том, что получить всю информацию о состоянии двигателя можно прямо с места водителя, не покидая салон. Для этого нужно иметь беспроводной адаптер и мобильный телефон с установленным приложением.

Второй метод подключения отлично подойдет для компьютерной диагностики с подключением кабеля через порт USB. Такой метод позволяет получить больше данных и считается более точным.

Правда, всю ту же информацию можно получить с компьютера, если его подключить разъему OBD2, установленному в салоне.

Источник

Подключение сканера obd2 на чери амулет

Наличие бортового компьютера в салоне автомобиля поможет решить массу полезных задач. С его помощью можно узнавать не только мгновенный и общий расход топлива, но и получать другую полезную информацию.

Немаловажно, что бортовой компьютер укажет на ошибки в системе управления двигателем, а также позволит их стереть после устранения неисправности.

Проблема в том, что бюджетных автомобилях, в том числе и Chery Amulet, бортовые компьютеры устанавливают крайне редко.

Проблемы с разъемом obd2 у чери амулет

В каждом современном автомобиле установлен разъем для подключения диагностического оборудования, профессионального или для широкого использования. Есть он и в Чери Амулет, однако установлен он под капотом, а сам разъем устаревшего формата K-Line Fiat, который не поддерживает современные сканеры OBD2.

При этом сам разъем теоретически есть. Он находится справа от блока предохранителей, а чтобы до него добраться, нужно снять пластиковую панель в нижней левой части передней панели.

Разъем есть, но толку от него никакого, поскольку он не подключен к штатной диагностической линии, поэтому использовать его невозможно. Следовательно, мы не сможем использовать ни проводные, ни беспроводные адаптеры для диагностических сканеров.

Тем не менее проблему решить все-таки можно, причем довольно быстро и малой кровью.

Чтение и сброс ошибок чери амулет

Начнем с того, когда нужно сбрасывать ошибки. Сброс ошибок Check Engine рекомендуется производить лишь в том случае, когда неисправность, вызвавшая срабатывание аварийного индикатора, уже устранена. Такое часто бывает, что после ремонта Чери Амулет ошибка до сих пор висит в списке неисправностей. В данном случае нужно лишь перезапустить систему управления . Делается это следующим образом:

  • Отключаем зажигание. Ключ можно извлечь из замка.
  • Открываем капот. Фиксируем положение капота упором.
  • Откручиваем и снимаем клемму «-» от аккумулятора. Это нужно для того, чтобы обесточить бортовую электросеть. Отсутствие электропитания обнулит память Check Engine.
  • При снятой клемме нужно выждать некоторое время. Лучше всего оставить питание бортовой электросети в покое на 10 минут. За это время произойдет автоматический сброс списка очередности ошибок Чери Амулет.

Если для сброса ошибки аварийного индикатора особых усилий делать не нужно, то для чтения аварийных кодов придется слегка поднапрячься.
