Как подключить elm327 к ваз 2107 инжектор

Как вы помните, сравнительно недавно я приобрел для диагностики своего авто usb-адаптер ELM327. Девайс конечно хороший, но имеет большой недостаток: для диагностики обязательно иметь ноутбук с программой, который не всегда может быть под рукой в дороге, если что-то случится. Ну, и со шнуром в бардачке занимает много места. Поэтому решил приобрести bluetooth-версию для смартфонов, хотя, и с ноутбуками он тоже работает. Бывают еще Wi-Fi-адаптеры, но они нестабильные в работе, по отзывам, и стоят дороже.

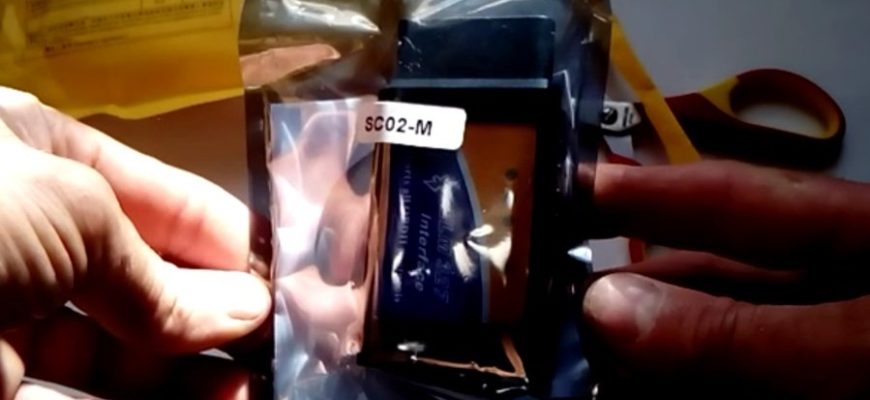

Итак, по почте пришла посылка (за 2 недели, что удивительно):

Итак, заявленные технические характеристики:

• Версия железа — 1.5
• Версия прошивки — 1.5

По заявлению производителя работает также со всеми американскими автомобилями, произведенными с 1996 по 2010 года и некоторыми моделями 1994-95 годов. Марки авто: Alfa Romeo, Audi, Bentley, BMW, Cadillac, Chevrolet, Chrysler, Citroen, Daewoo, Fiat, Ford, GM, Honda, Hyundai, Isuzu, Jaguar, Jeep, Kia, Landover, Lexus, Mazda, Mercury, Mini, Nissan, Mitsubishi, Opel, Peugeot, Posch, Renault, Rover, Saab, Seat, Skoda, Toyota, Vauxhall, Volvo, VW.
Для начала, давайте проверим версию адаптера, предварительно скачав и установив на смартфон программку для идентификации. Втыкаем сканер в разъем, обязательно включаем зажигание, включаем на телефоне блютуз и сопряжаем с устройством, соединение обычное, не шифрованное — при успешном соединении должны замигать разноцветные диоды.

Как мы видим, версия 1.5, т.е. подходит на большинство автомобилей ВАЗ.

При предыдущем заказе другой продавец подсунул версию 2.1, которая не хотела соединятся с автомобилем, благо после открытия спора Алиэкспресс вернул полностью деньги.

Программа успешно определила версию ЭБУ, и считывает показания датчиков двигателя.

Теперь попробуем поуправлять со смартфона — включаем и выключаем лампу индикации “Check Engine” через программу — все работает.

А теперь проверим работу адаптера на ноутбуке, отключаем блютуз на телефоне и включаем на ноутбуке, сопряжаем устройства.

Как мы видим, и тут все работает отлично. Теперь будет лежать в бардачке на всякий случай.

Подписывайтесь! Удачи на дорогах!

Так как у меня инжекторный автомобиль, то со временем возникла необходимость в диагностике двигателя – изредка загорался чек, и пару раз не держали холостые, хотя потом все работало. Ездить в сервис по малейшему поводу было бы накладно, поэтому решил приобрести простенький китайский автосканер для самостоятельной диагностики. Варианты Bluetooth или Wi-Fi-адаптеров отпали сразу из-за ненадежности соединения со смартфонами, да и функционал у них меньше, хотя они и дешевле. Поискав и почитав отзывы на Алиэкспрессе, выбрал подходящий USB вариант адаптера ELM327 версии 1.5 с чипом FTDI FT232RL.

После заказа посылка шла с отслеживанием около 2 месяцев, поэтому как только пришло извещение на e-mail, то сразу же забрал с почты.

В посылке идет сам адаптер со шнуром и диск с драйверами и программами.

Данные на стикере совпадают с заявленными, собрано все тоже очень хорошо, не скрипит, пластик жесткий, кабель мягкий длиной около 1 м.

При подключении к ноутбуку драйвера загрузились автоматически из интернета, так что диск не понадобился. С интернета же скачал и установил бесплатную программу для диагностики на русском языке OpenDiagFree 1.4.

Теперь идем в машину и подключаем адаптер в диагностический разъем под бардачком, а шнур к ноутбуку – загорается светодиод.

Не забываем включить зажигание на автомобиле иначе устройство не найдет порт и соединения не произойдет.

Открываем программу и видим окошко с выбором типа адаптера.

Выбираем “Адаптер ELM327” и нажимаем “ОК”. Открывается заглавное окно программы. Ставим галочку “Определить доп.оборудование” и нажимаем вкладку “Определение комплектации”.

Запустится первичное считывание данных с ЭБУ, диоды на адаптере начнут подмигивать – значит все идет хорошо.

Как мы видим, после сканирования конфигурации, программа определила марку автомобиля Lada 1.6 литра, 8-клапанная; блок управления двигателем Январь 7.2 EURO2 от АВТЭЛ, его заводской номер и версию прошивки. Значит сканер работает. Дополнительного оборудования не обнаружено, да и на ВАЗ-2107 его и так нет.

Теперь перейдем по стрелочке “Переход к диагностике блока”. Выйдет основное рабочее окно с параметрами и графиками, отображающиеся в реальном времени.

Кроме пары показаний везде стоят нули, так как двигатель пока заглушен.

В нижнем левом углу мы видим показания температуры двигателя 88 С – еще не остыл после поездки. Теперь зайдем во вкладку “Ошибки”, там видим только одну: “Ошибка 1602 – пропадание напряжения бортсети в контроллере”. Видимо из-за того, что недавно снимался аккумулятор.

Нажимаем на “Сброс ошибок” и заводим двигатель – программа начнет выдавать показания работы датчиков.

Обороты на холостом ходу 800-860, немного “плавают”. Погазуем.

Как мы видим, показания изменяются, кривые графиков отображаются. Также, можно пройтись по другим вкладкам.

Ошибок так больше и не появилось, сканер работает отлично. Будем потихоньку разбираться..

Upd. Иногда сканер не может соединится с портом ЭБУ, возможно срабатывает иммобилайзер или сигналка, попробуйте включить-выключить зажигание и сигнализацию, и повторить соединение.

Диагностический разъём на ВАЗ 2107 располагается в максимально удобном для работы месте — под бардачком в салоне под панелью приборов. Таким образом, нет необходимости разбирать механизмы подкапотного пространства, чтобы подключить сканер к ЭБУ.

Электронный блок управления установлен в салоне автомобиля ваз 2107 под вещевым ящиком на кронштейне, прикрепленном к перегородке моторного отсека. На автомобиле ваз 2107 установлена система управления двигателем на базе ЭБУ М7. 9.7 под нормы токсичности ЕВРО II.

Как подключить ELM 327 к Ваз 2107?

Подключаем адаптер в диагностический разъем — в «классике» он находится под бардачком, а шнур к ноутбуку — загорается светодиод. Не забываем включить зажигание на автомобиле, чтобы поступило питание на контроллер ЭБУ. Открываем программу и видим окошко с выбором типа адаптера. Выбираем «Адаптер ELM327» и нажимаем «ОК».

Где находится диагностический разъём на ваз 2105?

Диагностический разъём расположен под вещевым ящиком. Контроллер на классических автомобилях ВАЗ расположен там же, где диагностический разъём под вещевым ящиком. Для доступа к нему нужно открутить снизу пластиковый щиток. 4-x ступенчатая МКПП, с синхронизаторами на всех передачах переднего хода.

Где находится диагностический разъем ваз 21214?

Типичное расположение: в салоне под торпедой со стороны водителя.

Где стоит эбу на ваз 21074?

Чтобы определить, где находится ЭБУ на ВАЗ 21074, следует снять нижний щиток, который есть на панели устройства. Располагается эта панель возле левой ноги пассажирского сиденья. С обратной ее стороны должны быть данные, которые содержат всю необходимую информацию об ЭБУ.

Какой блок Эбу стоит на ваз 2107?

КОНТРОЛЛЕР GM 21214-1411010-10 НА ВАЗ 2104-2107, ЛАДА НИВА 4Х4.

Какой ELM для ваз?

Адаптер, ELM 327 для ВАЗовских авто, работает и дает возможность осуществлять контроль всех основных параметров принимаемых ЭБУ.

Какой OBD на ваз 2110?

Для ВАЗ 2110 подходят современные адаптеры elm 327 с программой (проколом) OBD-II. Их установка возможна и своими руками. Для начала нужно приобрести elm 327, кабель к нему. Расположение диагностического разъема вам уже известно.

Где находится диагностический разъём на ваз 2104?

Расположение диагностического разъема в автомобилях марки ВАЗ

Где находится диагностический разъём в ниве?

1. Где находится разъем для диагностики у Шевроле Нива Вне зависимости от года выпуска, колодка для диагностики у Chevrolet Niva расположена рядом с замком зажигания, частично закрыта кожухом рулевой колонки. Расположение указано на схеме цифрой 3.

Где находится разъем диагностики Нива?

Диагностический разъем в автомобиле Шевроле Нива расположен справа внизу от руля. А распиновка находится под торпедой на стороне водителя.

Где находится масса Эбу Нива 21214?

Масса ЭСУД находится с правой стороны двигателя, на кронштейне крепления впускного коллектора. У семейств 2108-9 и 2113-15 единственное место соединения торпедного жгута, заднего жгута и схемы блока монтажного реле и предохранителей находится на усилителе крепления рулевого вала, под комбинацией приборов.

Какой Эбу стоит на ваз 21214?

? Данный ЭБУ (мозги, контроллер, электронный блок управления) Ваз Нива 21214-1411020-30 подходит на Ваз Нива, Ваз Шевролет Нива, ШНива, Шеви-Нива, Ваз Нива 4х4, Ваз 21214, Ваз 2131 2005 гв. — настоящее время.

Как сбросить ошибки на ниве 21214?

Диагностика работы транспортного средства является важным процессом, ведь именно с ее помощью можно узнать, в работе каких узлов автомобиля имеются проблемы. Одним из устройств для диагностики авто является адаптер. По каким причинам ELM327 Bluetooth не подключается к ЭБУ и что делать в таких случаях? Об этом мы расскажем ниже.

Почему адаптер отказывается подключаться к ЭБУ авто?

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

Как решить проблему самостоятельно?

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Как известно, адаптеры этого типа позволяют осуществлять подключение к блока управления в большинстве транспортных средств зарубежного производства, выпущенных после 1996 года. Итак, как же решить проблему своими силами?

Для начала следует правильно осуществить подключение адаптера:

Видео «Обзор и тестирование диагностического гаджета ELM327»

Электронными приспособлениями и механизмами сегодня уже никого не удивишь. Даже старый добрый ВАЗ 2107 в наше время невозможно представить без бортового компьютера. Зачем нужен этот прибор в конструкции «семёрки», какую роль он выполняет и почему водители привыкли полагаться на его показатели — поговорим подробнее.

Бортовой компьютер ВАЗ 2107

Бортовым компьютером называется «умное» цифровое устройство, которое производит определённые операции по вычислению, получая данные от различных датчиков. То есть «бортовик» — это прибор, который собирает всю необходимую информацию о «самочувствии» систем автомобиля и преобразует её в понятные водителю знаки.

Сегодня на автомобили всех типов устанавливаются два вида бортовых компьютеров:

Какой ЭБУ стоит на ВАЗ 2107

Изначально ВАЗ 2107 не комплектовался бортовыми устройствами, поэтому водители были лишены возможности получения оперативных данных о состоянии систем машины. Однако более поздние версии «семёрки» с инжекторным двигателем уже располагают к установке этого прибора.

Заводские модели ВАЗ 2107 (инжектор) не оснащались ЭБУ, но имели специальное посадочное гнездо для устройства и возможности для подключения.

Инжекторная модель «семёрки» обладает множеством самых разных электронных компонентов. Любой водитель знает, что рано или поздно один из этих компонентов может начать работать неправильно или выйти из строя. При этом самостоятельная диагностика поломки в подобных случаях весьма затруднена — опять-таки из-за сложности электронных систем ВАЗ 2107. А установка даже типовой модели ЭБУ позволит своевременно получать данные о поломках и быстро устранять неисправности своими руками.

Таким образом, на ВАЗ 2107 можно установить любой типовой бортовой компьютер, который подходит по дизайну и разъёмам:

Основные функции ЭБУ для ВАЗ 2107

Любой бортовой компьютер, установленный на ВАЗ 2107, должен выполнять следующие функции:

Любой ЭБУ имеет экран и индикаторы, которые вставляются в центральную консоль в салоне автомобиля. На экране водитель видит отображение текущих показателей работы машины и может контролировать те или иные компоненты.

Бортовой компьютер на ВАЗ 2107 располагается сразу за панелью приборов, подсоединяясь к датчикам автомобиля. Экран или индикаторы выводятся непосредственно на приборную панель для удобства водителя.

ЭБУ на «семёрке», как и на других авто, оснащено и диагностическим разъёмом. Сегодня все разъёмы производятся по единому стандарту OBD2. То есть «бортовик» можно проверить на предмет ошибок и неполадок при помощи обычного сканера с типовым шнуром.

Для чего служит

Диагностический разъём OBD2 оснащён определённым количеством контактов, каждый из которых выполняет свою функцию. Подключив сканер к разъёму ЭБУ, можно с высокой точностью провести сразу несколько режимов диагностирования:

Ошибки, выдаваемые ЭБУ

Электронный бортовой компьютер — сложный и одновременно очень чувствительный прибор. Он считается своего рода «мозгом» в конструкции любого автомобиля, так как отвечает за все происходящие в системах процессы. Поэтому очень важно периодически диагностировать «самочувствие» своего «бортовика», чтобы все выдаваемые им ошибки не оставлять без внимания.

Что такое ошибка ЭБУ

Как говорилось выше, современные блоки управления определяют самые разные ошибки: от отсутствия напряжения в сети до выхода из строя того или иного механизма.

При этом сигнал о неисправности подаётся водителю в зашифрованном виде. Все данные об ошибке сразу же поступают в память ЭБУ и хранятся там вплоть до удаления через сканер в СТО. Важно, что действующие ошибки невозможно удалить до тех пор, пока не будет устранена причина их появления.

Расшифровка кодов ошибок

ЭБУ ВАЗ 2107 может выявить несколько сотен самых разнообразных ошибок. Водителю необязательно знать расшифровки каждой из них, достаточно иметь под рукой справочник или гаджет, подключённый к интернету.

Перечень кодов ошибок ВАЗ 2107 и их расшифровка

Руководствуясь этой таблицей, можно точно определить причину сигнала об ошибке. Важно, что бортовой компьютер крайне редко ошибается, поэтому можно смело полагаться на полученные коды.

Как реагировать на ошибку Check

https://youtube.com/watch?v=ouG4hYHTdNM%3Ffeature%3Doembed

Прошивка ЭБУ

Прошивка электронного блока управления — это возможность расширить возможности своего «бортовика» и сделать его работу более оперативной. Надо сказать, что первые варианта программ для прошивки (или чип-тюнинга) ВАЗ 2107 появились ещё в 2008 году.

Большинству владельцев «семёрок» программный чип-тюнинг просто необходим, так как эта операция позволяет:

Прошивку ЭБУ необходимо выполнять исключительно в сервисном центре и после полного технического осмотра мотора специалистами. Для этой процедуры предусмотрено специальное сервисное оборудование. Самостоятельную прошивку можно выполнять только при наличии опыта и современных приборов.

Как самому прошить ЭБУ на ВАЗ 2107

https://youtube.com/watch?v=id5vjzF3lEg%3Ffeature%3Doembed

ЭБУ ВАЗ 2107 можно считать прибором, который позволит оперативно контролировать работу всех систем автомобиля и своевременно устранять неисправности. Разумеется, особой необходимости устанавливать «бортовик» на свою машину нет: «семёрка» и так вполне сносно выполняет все возложенные на неё обязательства. Однако ЭБУ помогает водителю вовремя замечать неполадки и износ механизмов и быстро реагировать на них.

По заявлению производителя работает также со всеми американскими автомобилями, произведенными с 1996 по 2010 года и некоторыми моделями 1994-95 годов. Марки авто: Alfa Romeo, Audi, Bentley, BMW, Cadillac, Chevrolet, Chrysler, Citroen, Daewoo, Fiat, Ford, GM, Honda, Hyundai, Isuzu, Jaguar, Jeep, Kia, Landover, Lexus, Mazda, Mercury, Mini, Nissan, Mitsubishi, Opel, Peugeot, Posch, Renault, Rover, Saab, Seat, Skoda, Toyota, Vauxhall, Volvo, VW. Для начала, давайте проверим версию адаптера, предварительно скачав и установив на смартфон программку для идентификации. Втыкаем сканер в разъем, обязательно включаем зажигание, включаем на телефоне блютуз и сопряжаем с устройством, соединение обычное, не шифрованное — при успешном соединении должны замигать разноцветные диоды.

Решил прикупить себе диагностический инструмент ELM 327 OBD2.

в помощь. Проверили все нормально, переходник впоряде, китайцы спояли все как надо.Засада опять и тут Alpinist-161 предлагает воткнуть свой старенький ELM, который он заказывал тоже в кетае, но гораздо раньше.

Всем Вазоводам советую внимательно выбирать OBD перед заказом, версии 2,1 не работают с нашими машинами.При использовании адаптера так же не забудьте о базовых правилах:— подключение и выключение адаптера в диагностический разъем необходимо выполнять при отключенном зажигании.-диагностировать автомобиль необходимо на включенном зажигании или заведенном двигателе (отдельные модели вроде Январь 5.1 диагностируются только на заведенном двигателе )— при использовании самодельных переходников на другие колодки или использование навесного монтажа, внимательно ознакомьтесь с распиновкой разъема и убедитесь, что не выполняете подключение по зеркальной схеме.— не допускается совместное использование встроенного БК автомобиля и K-line адаптера т.к. связь по одному проводу для двух устройств, как правило, вызывает ошибки подключения, отключите БК на время тестирования автомобиля K-Line адаптером после чего подключите вновь.Эти правила сохранят работоспособность Вашего ЭБУ и K Line адаптера.

В конструкции автомобиля ВАЗ 2107 предусмотрено наличие специализированного разъема, главным назначением которого является изучение технического состояния транспортного средства. Сегодня такие устройства изготавливаются по одному стандарту OBD2. Причем диагностический разъем на ВАЗ 2107 типа OBD2 устанавливается с 1995 года, а до этого автомобили оснащались устройствами типа OBD1. Рассмотрим подробней, что это за устройство, и какое его назначение в конструкции семерки.

Рассматриваемый тип устройства, который еще также называется диагностической колодкой, в конструкции семерки и других автомобилей служит для того, чтобы произвести проверку состояния ТС на наличие ошибок и неполадок. После такой манипуляции можно принимать решение о необходимости ремонта или замены деталей и механизмов.

Чтобы произвести подключения компьютера к автомобилю через соединение, не понадобится ничего разбирать, снимать или откручивать. Проверку можно проводить, находясь в салоне автомобиля, так как суть этого процесса в том, чтобы выявить ошибки в работе двигателя.

Зная, где находится соединительный элемент, разобраться с подключением к компьютеру не составит большого труда. Для соединения компьютера с автомобилем через разъем OBD2 понадобится специальный кабель с соответствующими штекерами (коннекторами). Однако есть способ проще, чтобы не покупать кабель. Для этого нужно соединить два контакта в колодке, чтобы ЭБУ показал коды ошибок. Перед соединением контактов понадобится разобраться с распиновкой колодки на ВАЗ 2107.

Распиновка контактов диагностического разъема ВАЗ 2107

Что такое и зачем нужна колодка для диагностики в конструкции семерки, известно, поэтому при необходимости воспользоваться ею, может понадобиться информация о распиновке. Распиновкой называется обозначение и расшифровка каждого контакта. В конструкции семерки используется 2 типа разъемов — 12-контактные прямоугольные и 16-контактные трапециевидные. Определение ошибок можно выполнить не только при помощи компьютера и специальных программ, но еще и своими руками. Для этого нужно знать распиновку, чтобы правильно соединить необходимые контакты для проверочных манипуляций.

Рассмотрим, что собой представляет распиновка каждого типа диагностических колодок.

Прямоугольная 12-ти контактная колодка

Такие типы устройств устанавливались на все инжекторные автомобили, которые выпускались до 2002 года. Разберемся с обозначением контактов:

Трапециевидная 16-ти контактная колодка

После 2002 года отечественные автомобили начали оснащаться колодками в форме трапеции, на которых увеличилось количество контактов с 12 до 16. Рассмотрим назначения основных шин:

Когда известно, как выглядит распиновка диагностического разъема, не составит труда выполнить диагностику автомобиля самостоятельно. Ниже приведена схема устройства колодок с 12 и 16 контактами, а также штекером, с обозначением основных контактов.

Как проводится диагностика

Чтобы произвести диагностику без специального оборудования, понадобится выполнить такие манипуляции:

Теперь, когда известно назначение колодки для выявления ошибок, каждый сможет самостоятельно провести диагностические процедуры без необходимости посещения специалиста. После того, как будут указаны ошибки, нужно расшифровать их, и приступать к проверке исправности тех или иных узлов автомобиля. С таким устройством, управление которым основывается на работе блока управления, можно быстро выявить наличие неисправности датчиков, чтобы предотвратить серьезные поломки.

https://youtube.com/watch?v=NT94DMzu9VY%3Ffeature%3Doembed

Для проведения более точных действий, понадобится купить специальный провод, и с его помощью соединиться с компьютером. Специальная программа отобразит все имеющиеся ошибки и сбои, с которыми нужно бороться уже физически.

Для владельцев инжекторных автомобилей АвтоВАЗа часто возникает необходимость в диагностике — ни с того, ни с сего может загореться лампа «Check engin» или появятся проблемы в работе двигателя. Ездить в сервис по малейшему поводу выйдет очень накладно, поэтому целесообразнее приобрести простенький китайский автосканер для самостоятельной диагностики. Для себя, почитав отзывы на Алиэкспрессе , выбрал USB-вариант адаптера ELM327 версия 1.5 с чипом FTDI FT232RL.

Предназначен практически для всех легковых автомобилей с 1996 года выпуска по настоящее время: Acura, Alfa Romeo, Audi, BMW, Cadillac, Chevrolet, Chrysler, Citroen, Daewoo, Fiat, Ford, Honda, Hyundai, Infiniti, Jeep, Kia, Land Rover, Lexus, Mazda, Mercedes Benz, Mini, Mitsubishi, Nissan, Opel, Peugeot, Renault, Saab, Ssang Yong, Subaru, Suzuki, Toyota, Volkswagen, Volvo, и других марок после доработки.

Поддерживает следующие протоколы OBDII:

Исходящий протокол: RS232

Скорость передачи данных: 9600; 38400

Рабочее напряжение: 12V

Встроенная защита от перегрузки и перепадов напряжения.

Номинальная сила тока: 45 mA

Размеры 2.5*8.8*4.6 см

В комплект входит сам адаптер и диск с драйверами и программами.

Данные на стикере совпадают с заявленными характеристиками, собрано все очень качественно, не скрипит, пластик жесткий, кабель мягкий длиной около 1 м.

При подключении к ноутбуку драйвера загрузились автоматически из интернета, так что диск не понадобился. С интернета же скачиваем и устанавливаем любую бесплатную программу для диагностики, например, OpenDiagFree 1.4 , выпущенную специально под автомобили ВАЗ.

Выбираем «Адаптер ELM327» и нажимаем «ОК». Открывается заглавное окно программы. Ставим галочку «Определить доп.оборудование» и нажимаем вкладку «Определение комплектации».

Запустится первичное считывание данных с ЭБУ, светодиоды на адаптере начнут подмигивать — значит соединение настроилось.

Теперь перейдем по стрелочке «Переход к диагностике блока». Выйдет основное рабочее окно с параметрами и графиками, отображающимися в реальном времени.

Кроме пары показаний везде стоит по нулям, так как двигатель пока заглушен.

В нижнем левом углу мы видим показания температуры двигателя 88 °C — еще не остыл. Теперь зайдем во вкладку «Ошибки», там видим только одну: «Ошибка 1602 — пропадание напряжения борт.сети в контроллере». Обычно появляется при снятии клемм с АКБ при включенном зажигании.

Нажимаем на «Сброс ошибок» и заводим двигатель — программа начнет выдавать показания работы датчиков.

Обороты на холостом ходу 800-860, немного «плавают». Повысим обороты, нажав педаль акселератора.

Как мы видим, показания изменяются, кривые графиков отображаются. Также, можно пройтись и по другим вкладкам.

Для профи — 4 из 5

Диагностический адаптер ELM327 широко популярен среди автомобилистов. Он позволяет провести быстрый компьютерный сервис электронных модулей, отследить значения важных параметров работы ДВС в режиме реального времени. Адаптер простой в обращении, не требует специальных навыков от владельца. Устройство активно применяется для диагностики не только зарубежных марок, но и отечественных автомобилей.

Простота работы с ELM327 очевидна – достаточно подключить прибор к сервисному разъему и синхронизировать с компьютером. Информация отобразится на дисплее ПК или смартфона.

В этой статье вы узнаете:

Важно

Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.

Совместимость автомобилей ВАЗ с ELM327

Стандарт OBD 2, по которому работает адаптер, поддерживает сервис всех автомобилей с электронной системой управления впрыском. Некоторые различия имеются в диагностике определенных типов ЭБУ, но общие методы обслуживания остаются аналогичными.

В этом разделе пользователь сможет найти точную информацию о совместимости ELM327 с нужным автомобилем. В таблице перечислены годы выпуска, а также модели. Достаточно выбрать свой тип ВАЗ в списке и система автоматически выдаст всю информацию по компьютерному обслуживанию.

Режимы диагностики, OBD протоколы для автомобилей ВАЗ

Стандарт OBD насчитывает пять типов протоколов обмена информацией:

Назначение OBD заключается в согласовании различных электронных систем автомобиля и обеспечения обмена информацией между устройствами. Стандарт устанавливает ряд правил для передачи пакетов данных. Скорость обмена индивидуальна для каждого протокола. Адаптер ELM327 согласовывает ЭБУ и внешние устройства для считывания информации. Данные выводятся пользователю в доступном виде.

Наиболее скоростной является шина CAN. В последних моделях Жигулей предусмотрено использовании этого стандарта. Другие протоколы на этом семействе:

Отметим: количество поддерживаемых режимов диагностика и опроса бортовых систем зависит от установленного протокола. Владельцу необходимо проверить год выпуска и модель штатного блока управления перед сервисом. Чем более “свежий” ЭБУ, его прошивка, тем шире список доступных параметров сканирования.

некоторые ЭБУ не поддерживают полный набор функций без применения дилерского сканера.

Выберите модель авто и год выпуска, чтобы определить какие режимы диагностики через адаптер ELM327 поддерживает ваш автомобиль, а так же на каком протоколе базируется OBD2 порт. Данные предсталвны на следующие модели ВАЗ и их модификации: 2114, 2107, 2110, 2112, 2109, 2115, 2106, 2108 и другие.

Примечание

(1) — Цифры между скобками (x3) соответствуют количеству транспортных средств одного и того же типа

(2) — Мощность в лошадиных силах по DIN (умножается на 0,736 для мощности в кВт)

(3) — ПИД поддерживается только для основного датчика кислорода (№ 1)

Этот режим возвращает общие значения для некоторых датчиков, таких как:

Этот режим дает стоп-кадр (или мгновенные) данные о сбое. Когда ECM обнаруживает неисправность, он записывает данные датчика в определенный момент, когда появляется неисправность.

В этом режиме отображаются сохраненные диагностические коды неисправностей. Эти коды неисправностей являются стандартными для всех марок автомобилей и делятся на 4 категории:

P0xxx: для стандартных неисправностей, связанных с трансмиссией (двигатель и трансмиссия)C0xxx: для стандартных неисправностей в шассиB0xxx: для стандартных неисправностей по кузовуU0xxx: для стандартных неисправностей в сети связи

Более подробная информация и определение общих кодов неисправностей доступны на странице Стандартные коды неисправностей OBD.

Этот режим используется для очистки записанных кодов неисправностей и выключения индикатора неисправности двигателя.

Примечание: в основном нет необходимости устранять неисправность, которая не была диагностирована или устранена. MIL загорится снова во время следующего цикла движения.

Этот режим дает результаты самодиагностики, выполненной на датчиках кислорода / лямды. В основном это касается только бензиновых транспортных средств.Для новых ECU, использующих CAN, этот режим больше не используется. Режим 6 заменяет функции, которые были доступны в режиме 5.

Этот режим дает результаты самодиагностики, выполненной на системах, не подлежащих постоянному наблюдению.

Этот режим дает неподтвержденные коды неисправностей. После ремонта очень полезно проверить, что код неисправности не появляется снова, без необходимости выполнять длительный тестовый запуск. Используемые коды идентичны кодам в режиме 3.

Этот режим выдает результаты самодиагностики на других системах. Вряд ли он используется в Европе.

Этот режим дает информацию о транспортном средстве, такую ​​как:

Режим 10 (или Режим A)

Этот режим дает постоянные коды ошибок. Используемые коды идентичны кодам в режимах 3 и 7. В отличие от режимов 3 и 7, эти коды не могут быть сброшены с помощью режима 4. Только несколько дорожных циклов без появления проблемы могут устранить неисправность.

Особенности диагностики автомобилей ВАЗ и LADA автосканерами

Для любителей — 3 из 5

Большинство современных российских автомобилей семейства VAZ и LADA оснащаются электронным блоком управления, а так же бортовым компьютером. Благодаря такой электронике все актуальнее становится применение оборудования для диагностики.

Наличие всевозможных датчиков на важных узлах (двигатель, электрика, КПП) позволяют контролировать параметры, а так же точно определять вид неисправности. Вся информация, считываемая такими датчиками, поступает на ЭБУ, затем данные с помощью стандартизованных протоколов преобразуются в числовые, и через разъем OBD2 передаются на диагностическое оборудование. Далее уже при помощи программного обеспечения на внешнем дисплее выводятся параметры и значения датчиков.

OBD2 Адаптер для диагностики считывает и удаляет ошибки, а так же в зависимости от возможностей и стоимости такой автомобильный сканер способен решить и другие задачи, вплоть до чип-тюнинга.

В данной статье рассмотрим и выберем подходящие сканеры для диагностики автомобилей ваз, а так же программы к ним. Кроме этого ознакомимся с теорией и приведем рекомендации для выполнения самостоятельной автодиагностики.

Регулярность автодиагностики

Совет от специалистов:

Рекомендуется периодически, но не реже 1 раза в квартал проводить компьютерную диагностику своего автомобиля.

Что проверяется при диагностике, и на каких автомобилях это возможно

Производители LADA постоянно совершенствуют выпускаемые модели, одновременно улучшая техническое, технологическое оснащение. Исключением являются только модели, где нет ЭБУ, до 1996 г.в.

Так же могут возникнуть проблемы при диагностике авто до 2000г.в, но в любом случае на данных моделях есть разъем, понадобиться переходники (с 12 pin на 16 pin), или использование VAG кабеля-адаптера 12 pin.

Компьютерная диагностика возможна на следующих моделях ВАЗ:

Список ЭБУ совместимых с оборудованием для компьютерной диагностики

• Микас 10.3
• Январь 4.1

OBD2 автосканер для автомобиля ВАЗ — cписок контролируемых параметров

Прибор для диагностики, подключенный к блоку управления Лады, оценивает точность, исправность датчиков. Результат – четкая оценка технического состояния, и получение возможности произвести ремонт в сжатые сроки с минимальными финансовыми затратами.

Разновидности оборудования, используемого для проверки LADA

Список диагностических прибор используемых не только в специализированных автосервисах, но самостоятельно, например – в гараже.• Корректоры одометров, с установкой значений километража;• Модели, поддерживающие протоколы, с помощью считывания информации, стирания ошибок, расшифровываются коды: ELM327 USB / Bluetooth / Wi-Fi работающий на чипе elm327;• Vag адаптер (кабель) для поздних версий ЭБУ и колодками 12 pin;• Тестеры, работа которых организована на основе осциллографов.

Спросом пользуются диагностические приборы, которые поддерживают совмещение с блоками ABS, SRS, а также – с использованием CAN-шины.

Современные популярные модели

Для обзора выбраны лучшие диагностические сканеры совместимые с ВАЗ. Внимание уделяем следующим образцам:

Scan Tool Pro

Scan Tool Pro – компактный адаптер без внешней среды, построен на универсальном микропроцессоре elm327 (базовый) Версия чипа v.1.5 (PIC18F25k80). Данный диагностический OBD2 сканер используют совместно с ноутбуком или смартфоном, имеется Wi-Fi и Bluetooth версии.

Девайс практичен и надежен, поэтому раскупают его у официальных дилеров очень быстро. Отзывы в основном на данный адаптер положительные, но есть сложность с покупкой из-за дефицита оригинальных версий. Поддерживает все распространённые протоколы и марки авто.

Хороший выбор для начинающего диагноста. Новинка 2022

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска (Россия, Азия, Европа, Штаты). Купить Bluetooth сканеры для автодиагностики марки Scan Tool Pro официального дилера, который дает гарантию 12 месяцев, можно по ссылке указанной справа. Удачной диагностики!

Launch Creader VII

Launch Creader VII. Полупрофессиональный инструмент для самостоятельной Диагностики современных систем управления двигателем и ЭБУ. Подходит для отечественных автомобилей оснащенными электронным блоком управления. Имеется внешний дисплей и встроенное ПО.

В данной версии полная база для российских автомобилей, адаптер подходит даже для ВАЗ 21124. Опционально в комплект входят переходники для различных марок авто.

Bosch KTS 590

Bosch KTS 590. Относится к профессиональному диагностическому оборудованию и стоит дороже, чем предыдущий автомобильный сканер. Подключается прибор к ноутбуку или стационарному ПК, так же есть и внешний дисплей.

В комплекте имеется осциллограф, а также цифровой мультиметр. Можно проводить не только компьютерную, но и инструментальную диагностику электрических цепей, соединений. Хорошо подходит для автосервисов,

Сканматик 2

Сканматик 2. Прибор, очень хорошо показал себя именно с Российским автомобилями. Сканматик 2 характеризуется достаточно высокой эффективностью работы, считывает информацию с помощью планшета или смартфона.

Поддерживаемые протоколы: OBDII/EOBD (13 x ISO-9141/ISO-14230 (KLINE); 1x High Speed CAN (ISO-15765); 1x Single Wire CAN (GM-LAN). 1 x J1850 VPW; 1 x J1850 PWM; 1 x Medium Speed CAN (GM-LAN). В комплект входят переходники для различных марок авто, дополнительно переходники можно докупить у официального дилера.

Launch X431 Pro

Launch X431 Pro. Лидер российского рынка оборудования для автодиагностики. С 2016 года поставляется с адаптером DBS Car II, а так же в комплекте планшет объемной памятью для программ и емкой батарей.

Более 100 поддерживаемых марок авто и максимальный доступ к электронике автомобиля. Самый дорогой и представленных вариантов.

Адаптер VAG (VAG-COM 409

Диагностический VAG кабель K-line (VAG-COM 409.1). Адаптер сделан на чипе FTDI, хорошо совместим с ЭБУ Январь, МИКАС и других ЭБУ устанавливаемых на отечественных авто, в том числе ГАЗ. К нему не так удобно подключать проводки (нет зажимов).Чаще применяется для диагностика авто до 2006 года выпуска.

Порядок использования

Перед приобретением адаптера удостоверьтесь в его совместимости с вашим авто. После приобретения адаптера важно правильно выполнить подключение сканера к разъему. Как правило, OBD 2 коннектор находятся в салоне под торпедой. У моделей до 2006 года выпуска обычно 12 pin разъем (GM), и чтобы подключить сканер потребуется переходник на 16 pin.

Информация по расположению разъемов представлена в таблице и на фото ниже.

Расположение диагностических разъемов и рекомендуемые автосканеры

Расположение разъемов на некоторых автомобилях

Используемые программы и приложения

Программное обеспечение, которое может быть использовано для диагностики в представлено широко. Портативный прибор для диагностики Scan Tool Pro или любой другой OBD2 адаптер без собственной внешней среды способен работать, как через смартфон (Anroid, iOS), так и через ноутбук c ОС Windows.

Распространенными и популярными программами для диагностики Ваз и Газ в настоящее время являются:

• OpenDiagPro. Предназначена для машин с инжектором. Контролирует не только все основные цифровые и графические параметры силового агрегата, но указывает на ошибки ЭБУ. Имеется версия для ПК и смартфонов, используют для диагностики через 16 pin OBD2.• Diagnostic Tool v1.31.2 — функциональная программа, огромное число регулировок. Работает через KLine (VAG адаптер-кабель). Распространяется только версия для компьютеров и ноутбуков. • Стандартная программа My Tester VAZ, используют при выпуске автомобиля с завода. Так же подойдет для диагностических операций. Только версия для ПК.• Программа KWP_D дает возможность производить проверку всех марок отечественных машин, ряда популярных иномарок, их силовых агрегатов. Версия только для настольных ПК.• Интерес пользователям также представляет программа АВТОВАЗ New. Она помогает проводить ревизию впрыска топлива, управлять работой форсунок, бензонасоса. Только версия для ПК. Работает так же через KLine (VAG).

Как вы помните , сравнительно недавно я приобрел для диагностики своего авто usb-адаптер ELM327 . Девайс конечно хороший, но имеет большой недостаток: для диагностики обязательно иметь ноутбук с программой, которого может не быть под рукой в дороге, если что-то случится. Ну, и со шнуром в бардачке занимает много места. Поэтому решил приобрести bluetooth-версию для смартфонов, хотя, и с ноутбуками они тоже работают. Бывают еще Wi-Fi-адаптеры но, по отзывам, они нестабильны в работе и стоят дороже.

Аппарат в запаянной упаковке. Корпус тот же, только уже без шнура, идет в комплекте с диском, но, так как нет CD-ROMа, то прочитать не удасться — благо все программы есть в интернете.

Для начала, давайте проверим версию адаптера, предварительно скачав и установив на смартфон программку для идентификации. Втыкаем сканер в разъем, обязательно включаем зажигание, блютуз на телефоне и сопряжаем с устройством. Соединение обычное, не шифрованное — при успешном соединении должны замигать разноцветные диоды.

Как мы видим, версия v1.5, т.е. подходит на большинство автомобилей ВАЗ.

При предыдущем заказе другой продавец подсунул версию v2.1, которая не хотела соединятся с автомобилем, благо после открытия спора Алиэкспресс полностью вернул деньги.

Теперь скачиваем из GooglePlay и устанавливаем программу для диагностики, в моем случае OpenDiag. Заводим авто, коннектимся

Если адаптер ELM327 не подключается к ЭБУ (электронному блоку управления) или модуль резко перестал определять устройство, нужно убедиться в качественном контакте. Если смартфон или другой прибор не может подключиться в результате программной или механической неисправности адаптера, то устройство придется менять.

Почему ELM327 не подключается к ЭБУ?

Для каких автомобилей подходит ELM327?

Какой программой пользоваться для подключения через адаптер ELM327?

Что делать, чтобы ELM327 соединился с ЭБУ?

Что делать, если подключиться не удается?

Как решить проблему с драйверами ELM 327 USB?

Как устранить проблему плохого соединения ELM 327 Bluetooth?

Особенности настроек для работы с программой Torquе по Bluetooth

Сколько стоит ELM 327?

Почему ELM327 не подключается к ЭБУ?

Основные причины, по которым пользователю не удается установить связь автосканера ELM327 Bluetooth Mini с авто (OBD2):

Работа автомобильных адаптеров ЕМЛ327 ЮСБ возможна на определенных моделях машин:

Какой программой пользоваться для подключения через адаптер ELM327?

Для подключения через адаптер ELM327 можно устанавливать такие программы:

Что делать, чтобы ELM327 соединился с ЭБУ?

При такой проблеме первое, что нужно сделать — попробовать подсоединить гаджет к соответствующему разъему, расположенному в автомобиле.

Алгоритм действий, в соответствии с инструкцией, при этом будет таков:

Что делать, если подключиться не удается?

Действия по устранению проблемы:

Устранение проблемы по подключению адаптера

Игорь Белов в своем видеоролике рассказал о причинах, а также о том, как устранить проблему подключения с беспроводным адаптером.

Как решить проблему с драйверами ELM 327 USB?

Руководство по решению проблемы:

Как устранить проблему плохого соединения ELM 327 Bluetooth?

Действия по устранению ошибки:

Как устранить проблему невозможности подключения?

Андрей Канаев в своем видеоролике подробно рассказал о причинах, по которым адаптер не соединяется с блоком управления и сообщил, как действовать при такой проблеме.

Особенности настроек для работы с программой Torquе по Bluetooth

Подробнее о том, как самостоятельно пользоваться утилитой для диагностики:

Купить адаптеры ЕЛМ327 можно по таким ценам:

Какую версию адаптера выбрать?

В случаях, когда устройство OBD2 не соединяется с ЭБУ это происходит, это не значит, что транспортное средство не поддерживается.

Обычно программное обеспечение поставляется настроенным для тестирования протоколов подключения автоматически и всегда в одном и том же порядке.

Это может привести к тому, что приложение может остаться в замкнутом контуре пытаясь подключиться с помощью неверного протокола. В большинстве случаев, это происходит именно так, мы увидим датчики без показаний на приборной панели.

— Это не решение, которое работает в 100% случаев, потому что может случиться так, что на самом деле автомобиль и приложение не совместимы, тем не менее, попробовав мы ничего не теряем. Первое, необходимо знать, какой протокол подключения OBD2 подходит для Вашего автомобиля. Мы можем это легко узнать, выполнив поиск в интернете, набрав в поисковую строку модель и год своего авто с вопросом “ Какой протокол”.

После мы должны будем правильно настроить протокол в программе, изменив его на нужный нам протокол. Если с указанием вручную соответствующего протокола нам не удалось соединиться с ЭБУ мы можем сказать наверняка, что такое приложение и устройство OBD2 не совместимы.

Диагностика автомобиля с помощью телефона
