Как определить нерабочую катушку зажигания

Причины и симптомы неисправностей

Как проверить катушку зажигания на выявление неполадок? Чтобы детально разобрать ответ на данный вопрос, необходимо рассмотреть устройство данного узла и принцип работы системы зажигания.

Узнайте стоимость диагностики катушки зажигания онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Порой в работе двигателя возникают неполадки. Мотор начинает «троить», снижаются обороты, если резко нажать на педаль газа. Причина часто кроется в неисправности системы зажигания. Расскажем о том, как проверить катушку зажигания и найти неисправность. До перехода к практике постараемся дать читателям теоретическую информацию. Так будет проще в «полевых условиях» использовать измерительные приборы и методы диагностики.

Как проверить катушку зажигания не имея опыта работы с электронными приборами? При частичной или полной поломке катушки зажигания автомобиля, двигатель не заведется или заведется, но будет работать со сбоями. Проверить катушку можно своими руками. Для этого потребуется измерительное устройств — мультиметр. Правильная диагностика покажет, есть ли пропуск такта воспламенения топливно-воздушной смеси в каком-либо цилиндре, после чего остается быстро устранить эту поломку.

Почему катушка зажигания выходит из строя

Принцип работы всех современных катушек зажигания один и тот же. Поэтому и причины поломки чаще всего одинаковы для разных видов оборудования. В качестве основных факторов, влияющих на работоспособность деталей, выделяют:

Чтобы продлить срок эксплуатации деталей и предупредить появление серьезных проблем в системе, необходимо следовать рекомендациям по эксплуатации деталей:

Чем раньше будет определена неполадка с катушкой зажигания, тем легче и дешевле обойдется ремонт. Надо регулярно проводить диагностику автомобиля и вовремя выявлять все признаки, указывающие на поломку узла.

Причины выхода из строя

У катушек зажигания большой ресурс безотказной работы. Они способны проходить 60–80 тысяч километров. Но многое зависит от условий эксплуатации, внешних факторов.

Механические повреждения

Со временем материалы разрушаются. На пластмассе и резине появляются микротрещины. Нарушается изоляция. Особенно часто это происходит из‐за попадания масла на поверхность катушки.

Перегрев

Высокие температуры опасны для индивидуальных модулей зажигания, ведь они напрямую контактируют с двигателем. Неисправность системы охлаждения, утечка тосола — вот главные причины перегрева.

Поломка контактного соединения

Летом на катушки попадает влага. Особенно во время езды по лужам. Зимой в подкапотное пространство проникают реагенты. Агрессивная среда вызывает разрушение материала.

Вибрация

Главный источник вибрации находится в ГБЦ — головке блока цилиндров. Чтобы снизить уровень негативного воздействия, нужно следить за исправностью подушек двигателя, не допускать детонации.

Неисправность проводки

Катушки подключены к источнику питания далеко не напрямую. В контактных системах зажигания есть трамблер, в бесконтактных — блок управления. На любом участке цепи может возникнуть разрыв.

Основные признаки, указывающие на неисправность катушки зажигания

Неполадки элемента проявляются постепенно и сопровождаются конкретными признаками:

Рассмотрим каждую причину детально.

Загрязненный обратный выхлоп представляется едва ли не самым ярким симптомом неполадки. Проявляется признак на ранней стадии, когда элемент еще находится в работоспособном состоянии. Неравномерное воспламенение топлива приводит к тому, что его часть попадает в глушитель. В результате из выхлопной трубы появляется темный дым, обладающий характерным запахом бензина.

Увеличение расхода топлива

Увеличение общего расхода топлива также может указывать на неисправность. Это связано с потерей автомобилем изначальной динамики, из-за чего водитель начинает сильнее давить на педаль газа и тем самым увеличивать потребление бензина. Растущие расходы на заправках станут явными.

Возникновение пропусков зажигания

Катушка зажигания является частью системы воспламенения топлива. И если деталь выйдет из строя, бензин перестанет загораться безотказно. Появятся пропуски зажигания, сопровождающиеся характерным треском. Пропуски негативно влияют на работу мотора, который во время движения перестает работать равномерно. Появляются рывки и сильные вибрации даже на холостых оборотах.

Полная остановка мотора

Серьезным признаком считается то, что автомобиль сам глохнет во время движения. Нестабильное образование искр и пропуски в воспламенении топлива могут стать причиной полной остановки силового агрегата. И заново запустить мотор может быть очень непросто.

Падения мощности и регулярные рывки при работе двигателя

Рывки и нестабильности во время работы мотора указывают на неполадки с катушкой зажигания. Двигатель перестает работать нормально, начинает вибрировать, трещать на холостых оборотах. Все сказывается на мощности, которая существенно снижается по сравнению с обычным показателем. Автомобилем становится уже не так удобно пользоваться. Появляются сложности со скоростными обгонами.

Эти признаки связаны с пробоем. Повреждения обмотки элемента приводят к передаче части электричества на корпус. Свечи перестают получать нужный объем энергии и уже не могут быстро управлять мощностью мотора.

Сложности с запуском двигателя

Так как катушка зажигания
связана с узлом запуска двигателя, то любые неисправности элемента отражаются на всей системе. Если элемент был всего один, то его поломка лишит возможности получить искру для воспламенения топлива. Несмотря на вращение коленчатого вала, запуск силового агрегата осуществить не удастся.

Горящая контрольная индикация

За передачу сигналов о возникновении неполадок в автомобиле отвечает контрольный индикатор. Check Engine позволит быстро выявить поломку. После загорания лампочки необходимо провести диагностику автомобиля на предмет конкретных неисправностей.

Катушка зажигания – повышает ток, приходящий от сети машины. За счет этого тока, происходит появление искры на свечах. От ее исправности зависит пуск и работа мотора.

Принцип работы

Принцип работы катушки зажигания прост. Возгорание топлива в бензиновых моторах происходит за счет искры от свечи. Эта искра создается катушкой зажигания. Фактически, она является трансформатором, преобразует слабый ток в сильный разряд.

Прерыватель – распределитель замыкая кратковременно контакты катушки со свечами, дает поочередно искру на все свечи мотора. Искра воспламеняет топливо в цилиндрах, сгорание топлива двигает поршни, мотор заводится.

Перебои в работе катушки, несвоевременная подача искры, слабая искра – вызывают нестабильную работу мотора и затрудненный запуск. Двигатель вообще может не заводиться.

Катушка сделана из сердечника и пары обмоток. Первичная состоит из 100-150 витков, вторичная 5-15 тысяч витков. Проходя через обмотки, слабый ток превращается в мощный разряд.

Признаки неисправностей

Понять, что неисправна катушка, помогают такие признаки:

Признаки неисправности катушки зажигания похожи на признаки, вызванные неисправностью свечи и прерывателя-распределителя. Поэтому начинать проверку рекомендуется с них.

Причины неисправностей

Причины поломки могут быть разные, подразделяются на следующие группы:

Проверяем катушку зажигания

Вот наиболее простые и доступные способы, как проверить катушку зажигания:

Поворачивают ключ зажигания во второе положение и смотрят за свечой. Одному человеку сделать это одновременно не получится. Ярко-фиолетовая искра между электродами свечи – означает исправность катушки. Желтоватая искра или ее отсутствие, свидетельствуют о неполадках катушки.

ВАЖНО: При проверке системы зажигания, следует соблюдать осторожность. Работать в толстых резиновых перчатках, и не касаться токонесущих элементов, чтобы не ударило током.

Щупами измерителя прикасаются к выходам первичной обмотки. Значение сопротивления в пределах 0,5-5,5 Ом (смотрите по справочнику для вашего автомобиля). Повторите процедуру для вторичной обмотки. Здесь значение будет 6-15 кОм (точнее по справочнику).

Значение ниже нормы, означает пробой изоляции в обмотке. Слишком высокое сопротивление, означает обрыв контакта. В обоих случаях, следует заменить катушку.

ВАЖНО: При проверке сопротивления, соблюдайте полярность, как на рисунке. Иначе, вы получите неправильные значения.

Заключение

Проверка исправности катушки – дело не сложное, с ним справится каждый владелец машины. Наиболее эффективной, считается проверка изоляции обмоток, при снятой катушке. Любая проблема с катушкой решается ее заменой. Используйте только качественные детали, соответствующие вашему автомобилю и остерегайтесь подделок.

Автор публикации

Агрегат похож на повышающий трансформатор. Он преобразует низкое напряжение в высокое. Аккумулятор способен выдать не больше 12 В. Этого мало для воспламенения топлива в цилиндрах. Искра на электроде свечи будет слишком слабой. Поэтому нужен узел, который может создать напряжение вплоть до 35 кВ. Тогда сжатый бензин загорится.

Катушки используют на всех системах зажигания:

При повороте ключа в автомобильном замке ток поступает на первичную обмотку катушки, состоящую из 100-150 витков проводов большого сечения. Возникает электромагнитное поле. Затем прерыватель отключает напряжение и «активируется» вторичная обмотка. На ней несколько тысяч витков из тонкого провода. Электрический импульс идет на свечной электрод. Бензин детонирует, поршень совершает рабочий ход. Затем цикл повторяется.

Воспламенение топлива в двигателе происходит с помощью искры. Катушка используется именно для создания такой искры. Она представляет собой трансформатор, преобразующий слабый ток в более мощный разряд. При помощи прерывателя контакт на катушке размыкается и происходит подача разряда на свечу, которая зажигает топливную смесь. Затем газы толкают поршень, и двигатель начинает работу.

Если ток от катушки не будет поступать на свечу, или подача разряда произойдет несвоевременно, двигатель будет работать нестабильно, терять мощность на различных оборотах или не заведется вовсе.

Катушка состоит из двух обмоток и сердечника. Первичная обмотка имеет от 100 до 150 витков, а вторичная – от 5000 до 15000. С их помощью ток преобразуется в более мощный разряд, способный произвести искру для работы ДВС.

Разновидности катушек зажигания

Все размещаемые в автомобилях катушки зажигания рассматривают в рамках трех категорий:

Индивидуальные элементы не зря являются самыми востребованными, поскольку обладают целым рядом преимуществ. Они достаточно надежны, долговечны, легко ремонтируются, работают с минимальными электрическими помехами. К тому же поломка одной индивидуальной катушки не станет причиной полной остановки двигателя, так как оставшиеся элементы продолжат подавать импульсы.

Три способа диагностики

Далее рассмотри три провернных способа проверки катушки зажигания.

Первый из них – визуальный

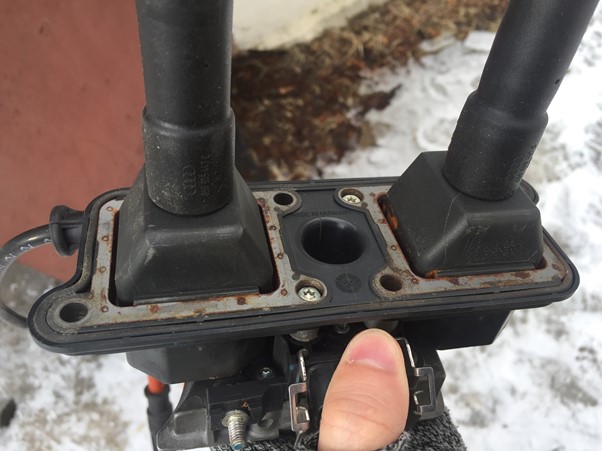

Вышедшую из строя деталь зачастую можно определить по внешним признакам. Для этого возьмите исправный элемент и сопоставьте его с катушкой, в работоспособности которой вы сомневаетесь. Ее корпус не должен иметь повреждений или следов плавления. Важную роль играет запах.

Если от катушки пахнет гарью, вероятно, она перегорела и подлежит замене.

Ремонт катушки зажигания может быть выполнен в том случае, если температура ее работы не превышала 150⁰C. В противном случае ее необходимо менять. Однако по опыту многих автолюбителей ремонтировать данный элемент нецелесообразно. Исключения составляют ситуации, когда водитель стремится усовершенствовать систему зажигания. В остальных случаях гораздо надежнее приобрести новую деталь.

Второй

Данный способ выявления неполадок схож с методом «научного тыка». Такая проверка катушки зажигания заключается в поочередном отсоединении клемм во время работы двигателя. Хотя этот метод может многим показаться варварским, он помогает быстро определить неисправную катушку.

Отсоединив провод от катушки, разряд перестанет поступать в камеру сгорания топлива и работа двигателя в данном цилиндре будет нарушена. Сбой можно легко определить по звуку и ритму мотора. Если при выключении очередной катушки в работе двигателя не произошло изменений, это и есть неисправная деталь.

Третий – научный способ

Для проверки катушки зажигания вам потребуется мультиметр. Извлеките все катушки и проверьте сопротивление с помощью прибора. На величину сопротивления влияет коррозия на контактах, поэтому перед проверкой очистите элементы от грязи, остатков масла и других образований, мешающих точно определить характеристики элемента.

Чтобы измерить сопротивление на первичной обмотке, щупы прибора необходимо установить на обоих контактах. При этом мультиметр нужно выставить в положение 20 Ом.

В зависимости от моделей автомобиля и типа катушки данная величина может колебаться от 0,4 до 2 Ом.

Однако на всех четырех катушках (при условии, что ваш ДВС имеет 4 цилиндра) должно быть примерно одинаковое сопротивление.

Для измерения вторичной обмотки следует подключить первый щуп прибора к одному из контактов, а второй – к пружине, которая идет к катушке. Поскольку величина сопротивления на вторичной обмотке может составлять от 6 до 10 кОм, флажок мультиметра нужно установить на 20 кОм. Таким образом, можно без труда определить неисправную катушку и заменить ее.

Стоит отметить, что ресурс данного элемента составляет 60-70 тыс. км. По опыту многих автолюбителей оригинальные запчасти, установленные на авто производителем выдерживают более 100 тыс., поэтому приобретайте качественные детали у надежных поставщиков.

Чтобы завести двигатель внутреннего сгорания, процесс подачи и преобразования энергии должен пройти несколько этапов. Одним из важных звеном в этой цепи является катушка зажигания. Как невозможно запустить ДВС без АКБ, так и невозможно это сделать без катушки (бобины).

Катушка не только нужна, чтобы запустить двигатель, но и поддерживать работу мотора всегда. Если при работе двигателя автомобиля катушка выйдет из строя, агрегат заглохнет.

Как всегда, в статье привожу материалы одной тематики. Пройдя по ссылке вы найдете материал про электронную систему зажигания.https://autostuk.ru/sistema-pitaniya-dizelnogo-dvigatelya.html

Также, читайте о самых эффективных и популярных свечах зажигания NGK. Так ли это.

Для чего нужна катушка зажигания

Катушка системы зажигания двигателя — это элемент системы зажигания, преобразующий низковольтное напряжение в высоковольтное. Низковольтное, понятное дело, катушка получает от аккумуляторной батареи на 6, 12 или 24 Вольт.

Главное назначение катушки — это сгенерировать и подать на свечу зажигания высоковольтный электрический импульс. Свеча создает искру от получения высокого электроимпульса.

Как работает катушка зажигания

Чтобы понять, какой принцип действия катушки, надо сначала разобраться в ее устройстве.

Ниже, на фото — общая схема подключения катушки зажигания бензинового двигателя.

Катушка зажигания двухискрового типа на примере двигателя моторной лодки: 1 — катушка зажигания; 2 — высоковольтные провода; 3 — свечи зажигания.

Катушка состоит из

На машинах с прошлым поколением двигателей, свечи зажигания получали высокое напряжение от системы распределителя зажигания (трамблер). Конструкции новых же новых силовых агрегатов имеют систему, где свечные катушки объединены и распределены строго на каждую свечу.

Для современных двигателей придумано пока три модификации катушек систем зажигания. Каждая катушка имеет свои плюсы и минусы. Рассмотрим более детально:

Классическая катушка

Первый вид катушки, классический состоит из первичной и вторичной обмоток. Но, устроена так, что вторая обмотка располагается внутри первой. Отличие в обмотках — это толщина провода обмотки и число витков.

Внутри двух обмоток располагается сердечник. Материал сердечника — ферромагнитный сплав. (Fe-железо). На каждой обмотке есть по 2 выхода. Первичная обмотка имеет входные выводы (принимает напряжение). А вторичная обмотка имеет: один вывод — это соединение с первичной обмоткой, а второй вывод — это выходной вывод (выводящий напряжение).

Все эти составляющие устройства размещаются в эбонитовом корпусе. Корпус полностью герметичен. Выводы выходят на крышку корпуса катушки зажигания.

Двухвыводная катушка

В такой катушке установлены два сердечника. Один сердечник, как в первом варианте, находится внутри двух обмоток. Второй — внешний, располагается над обмотками. Вторичная обмотка имеет два вывода высоковольтного напряжения.

Индивидуальная катушка

Высокольвольтный вывод такой катушки соединяется со специальным наконечником, второй конец которого надевается на свечу зажигания. Вторичная обмотка у этой катушки располагается сверху.

Объединяет разные катушки то, что они не разборные, то есть, говоря терминами механика, они не ремонтнопригодны.

Мониторинг состояния катушек

Как только появились первые симптомы неисправности, можно переходить к более детальной диагностике. Прежде всего проводится осмотр узла на предмет выявления характерных признаков:

Если в системе используются индивидуальные катушки, можно поменять их местами для выявления вышедшей из строя детали. Также можно воспользоваться мультиметром, который для этого переводится в режим омметра. С его помощью замеряется сопротивление всех обмоток.

Сопротивление первичной обмотки должно находиться в пределах 0,4-7 Ом. Замеры делаются между контактами, к которым обычно подключаются провода низкого напряжения. Сопротивление вторичной обмотки должно быть гораздо выше. Нормативный показатель обычно составляет 5-18 кОм. Причем для индивидуальных элементов сопротивление на вторичной обмотке может достигать 200-500 кОм.

Полученные в ходе измерений показатели сопротивления сравнивают с нормативными. По итогам сравнения практически всегда выявляют вышедшую из строя катушку.

Ремонт автомобиля в сервисном центре

Порой для ремонта автомобиля требуется помощь квалифицированных специалистов, которые могут провести детальную диагностику и быстро устранить неисправность. Например, при помощи специального компьютерного оборудования можно определить неполадки в работе одного из цилиндров и быстро заменить сломанную деталь.

На сайте Uremont.com вы найдете более 3500 надежных сервисных центров в различных городах России. С нами вы сэкономите время на поиски автосервиса в незнакомом регионе и получите квалифицированное обслуживание у проверенных специалистов.

Чтобы заказать ремонт системы зажигания или другого узла, оставьте заявку, заполнив все необходимые поля. С нами устранение неисправностей автомобиля стало еще проще и выгоднее.

Устройство и виды

Автомобильная отрасль не стоит на месте. Конструкция систем зажигания непрерывно меняется. Катушки становятся надежнее. Их работоспособность перестает зависеть от качества металлических контактов трамблера. Разберем основные виды.

Общие

Устройство общей катушки

Одни из первых модулей зажигания. За подачу искры отвечает одна катушка. Электрический импульс распределяется между цилиндрами при помощи механического прерывателя. Бегунок вращается и поочередно замыкает контакты. Устройство состоит из корпуса, металлического сердечника и двух обмоток. Питающее напряжение поступает на боковую клемму, а ток высокого напряжения выходит из центральной.

Двухвыводные

Устройство двухвыводной катушки

В сдвоенных системах нет трамблера. Это увеличивает надежность на порядок. Не нужно постоянно менять бегунки, чистить контакты. Распределением занимается блок управления двигателем. У катушки два выхода для высокого напряжения. Каждый из них вырабатывает импульс для двух цилиндров. Но есть слабое место. Если в одном цилиндре идет такт сжатия, а в другом выпуска, то вторая искра не нужна. Электрический импульс тратится вхолостую.

Индивидуальные

Устройство индивидуальной катушки

Благодаря установке индивидуального модуля, инженеры смогли убрать из системы зажигания трамблер и жгут высоковольтных проводов. Конструкция стала надежнее. В каждом цилиндре стоит по одной катушке. Импульс распределяет ЭБУ — электронный блок управления. Сейчас на новых автомобилях ставят компактные катушки. Сердечник и обмотки находятся в верхней части корпуса. Такое расположение позволяет провести визуальный осмотр без демонтажа.

К сведению. На смену индивидуальным модулям приходят секционные или реечные, объединенные в одну «батарею», состоящую из 3–4 единиц. Логика инженеров проста: чем меньше соединений и клемм, тем выше отказоустойчивость.

Неисправности катушек зажигания

Есть несколько причин, которые нарушают частично или полностью работу катушек зажигания.

Вот самые распространенные

Процесс замены детали довольно прост. Открыв капот, вы сразу увидите провода, идущие к головке блока цилиндров. Их количество будет совпадать с числом цилиндров мотора. На 4-х цилиндровом агрегате соответственно окажется 4 провода. Они подсоединены непосредственно к катушке, которую необходимо заменить. Отсоединив провода, ослабьте крепления, фиксирующие катушку. Если болты прикипели, нанесите жидкость WD-40, которая сможет размочить ржавчину. Подождав определенное время, извлеките элемент.

Перед установкой новой запчасти, очистите посадочное место от грязи, масла и ржавчины. После этого выполните процедуру в обратном порядке: установите деталь, закрепите ее при помощи болтов и выполните подключение новой катушки зажигания. Важно установить провод в том положении, в котором он был первоначально.

Как проверить катушку зажигания мультиметром

Проверка сама выполняется в три этапа. Подготовка — осмотр — тестирование. Электротехнические устройства, конечно, тяжелее проверять в домашних условиях своими руками, да еще, если нет навыков, но это возможно сделать, если есть измерительный прибор.

Все, что нам нужно — это мультиметр. Кто не знает, это прибор, который включает в себя несколько отдельных приборов (вольтметр, омметр, амперметр и т.д.).

Какой у вас автомобиль? Я сделал таблицу с различными марками и моделями автомобилей, в которой прописана, что будет с клапанами, если порвется ремень ГРМ (газораспределительного механизма). Там указаны, погнет клапана или нет. Если не нашли свое авто в списке, тогда напишите в комментах, я добавлю достоверную информацию.

Также прочтите информацию, что за ошибка на панели приборов — Depollution Sistem Faulty.

Подготавливаем

Берем мультиметр, переключаем его в положение измерения сопротивления или сразу берем Омметр. В книге — руководстве по эксплуатации конкретной марки и модели или в интернете надо найти, какие значения сопротивления в первичной и вторичной обмотках должны быть в исправной катушке зажигания.

Внешний визуальный осмотр

В зависимости от вида катушек, отличия могут быть в:

Внешний осмотр покажет, треснут ли корпус, нарушена ли его герметичность, окислены ли контакты, лопнута ли крышка и т.д. Материал корпуса: эбонит. Эбонит не проводит электрический ток.

Проверка первичной обмотки

Ставим переключатель на Омметр. Подсоединяем иглы мультиметра к плюсовому и минусовому клеммам. В разных катушках сопротивление должно быть в пределах от 0,4 до 2 Ом. Если для вашего автомобиля, сопротивление в катушке должно быть, например 1 Ом, то, если прибор показывает другое значение, значит катушка негодная.

Если прибор показывает 0 Ом, то в катушке произошло короткое замыкание. Если показывает максимальные цифры, тогда обмотка оборвана. Если сопротивление показывает какое должно быть, то с первой обмоткой все хорошо. Начинаем тестить вторую.

Тестирование вторичной обмотки

Для проверки второй обмотки, надо подсоединить провода мультиметра к плюсу и проводу высокого напряжения на катушке. Если сердечник катушки пластинчатый, то сопротивление должно быть от 6 до 9 кОм (кило Ом). Катушки с обычным сердечником имеют вторичную обмотку с сопротивлением более 15 кОм.

Сравнение результатов с номинальными

Измерили, записали, проверили, совпадает ли с теми значениями, которые должны быть.

Бывает еще сдвоенная катушка. Проверка в этом случае будет проводиться так — подсоединить провода тестера к клеммам вывода высоковольтного напряжения. У сдвоенного катушки выходят два вывода.

Какие поломки бывают у катушек

Поломки можно определить или при визуальном осмотре (различные механические повреждения), или нарушением целостности электроцепи. Если катушка нагревается, то скорее всего нарушена герметичность корпуса.

Катушка автомобильного зажигания относится к сверхточным и высокочувствительным электроустройствам. Катушка, как было отмечено выше, не ремонтируется.

Рекомендация: если часто заводить автомобиль аккумулятором с низким уровнем заряда, то есть еле-еле, это уменьшит ресурс катушек зажигания. Поэтому, своевременно заряжайте АКБ, о том, как правильно заряжать автомобильный аккумулятор, я уже писал. В сильный мороз, желательно снимать АКБ из заносить в тепло, если есть такая возможность. Или использовать подогреватель двигателя, например, Вебасто.

Видео

Два способа проверки катушки система зажигания.

Как проверить катушку зажигания мультиметром на Chery Tiggo (Чери Тиго).

Проверка разных катушек.

Катушка Б 117 ВАЗ.

В этом видео даются советы, как не попасться на «развод» мастеров-умельцев автосервисов.

Способы проверки катушки

Первым делом советуем исключить повреждения других элементов системы зажигания. Сначала следует провести проверку свечей, потом осмотреть провода высокого напряжения. На карбюраторных автомобилях необходимо убедиться в работоспособности трамблера. В инжекторных вместо распределителя установлен блок управления. Он редко выходит из строя. Если диагностика не дала результатов, можно переходить к проверке катушек.

На искру

Проверка на искру

Метод диагностики хорош тем, что его можно применить во время поездки. Для этого понадобится исправная свеча. Лучше всего новая. Проверку выполняют так:

Если искра проскакивает регулярно, а ее цвет ярко‐фиолетовый, значит катушка исправна. Нет искры или она желтого оттенка? Неполадки налицо.

Кстати. Диагностику удобнее проводить вдвоем. Напарник включает зажигание ключом, а владелец автомобиля смотрит на искру.

Искра в шприце

Схема сборки устройства

Для этого метода придется собрать импровизированный тестер. Его «анатомия» показана на рисунке. Обрезаем коннектор для иглы и вставляем в него винт на 4 мм. Фиксируем гайкой, прикручиваем наконечник от свечи. Вдоль поршня пропускаем медный провод и выводим его облуженный конец наружу. Останется закрепить на наконечнике высоковольтный провод, а крокодил зафиксировать на массу и включить зажигание поворотом ключа.

Тестирование. Внутри корпуса шприца между винтом и концом провода появится искра, чем дальше отводить поршень, тем длиннее она будет. Идеальный размер — 4 см. Если меньше 2,5 см с тусклым цветом, значит катушка пришла в негодность.

Проверка мультиметром

Проверка с помощью тестера

Теперь расскажем, как проверить катушку зажигания тестером. У каждого модуля в спецификации указаны значения сопротивления первичной обмотки. Обычно это диапазон 0,6–4 Ом. Для вторичной обмотки значение находится в пределах 3–15 кОм. Этот показатель и будем сверять с реальным. Выполним замеры по шагам:

Результат. Если значения меньше паспортных, значит произошло межвитковое замыкание изолированных проводов. Сопротивление больше нормы? Произошел обрыв.

Диагностика вторичной обмотки катушек с диодом

Устройство катушки с диодом

В катушках со встроенным высоковольтным диодом нельзя измерить сопротивление вторичной обмотки традиционным способом. Необходимо перевести тестер в положение DC — проверка постоянного напряжения. Щупы мультиметра следует подключить между контактами вторичной обмотки и аккумуляторной батареей. Если батарея соединена по направлению к диоду, тестер покажет напряжение. При смене полярности на дисплее мультиметра не должно высвечиваться напряжение.

Нет напряжения в обоих направлениях? Во вторичной обмотке обрыв. Напряжение есть при любой полярности? Вышел из строя высоковольтный диод.

Измерение питающего напряжения

Чтобы провести диагностику питающего напряжения, нужно первым делом отключить предохранитель бензонасоса. Так мотор не будет заводиться во время теста. Затем снимаем штекер питания с катушки зажигания и вставляем в фишки пару скрепок. Подключаем к ним щупы мультиметра в режиме измерения постоянного напряжения. Поворачиваем ключ в замке зажигания. Дисплей прибора покажет скачки напряжения от 0 до 12 В.

Если мультиметр не отображает никаких показаний в момент поворота ключа, значит питающий разъем неисправен. Нужно убрать с контактов следы ржавчины.

Признаки неисправности катушки зажигания

Катушка зажигания – элемент системы запуска двигателя, без которого было бы невозможно создание искры. Деталь характеризуется надежностью и простотой обслуживания. Однако, как и другие узлы, катушка зажигания может выходить из строя. Рассмотрим подробно признаки неисправности катушки зажигания.

Мы знаем, что есть признаки, которые с большой точностью указывают на выход из строя катушки зажигания. Основные «симптомы» таковы:

В современных автомобилях легко распознать проблему с помощью осмотра приборной панели. Характерный показатель — постоянно включается лампа Check Engine. Еще можно докопаться до истины после диагностики сканером OBD2. Электроника покажет код ошибки. Обычно это P0363 — пропуск зажигания в одном из цилиндров.

Неисправности катушки зажигания можно определить по следующим признакам:

К неисправностям данного элемента системы зажигания чаще всего приводит перегрев. Из-за отсутствия рекомендуемой величины тока или замыкания катушка может сгореть.

Неполадки в работе устройства также могут быть вызваны пробоями в изоляции проводки. В этом случае попадание на провод обычного масла или капли дождя может привести к проблемам. Чтобы избежать подобных неприятностей рекомендуется наносить специальную диэлектрическую смазку. Обнаружив брешь в изоляции, замените провод, и неполадка будет устранена.

Похожие признаки может вызывать выход из строя свечи зажигания, поэтому перед ремонтом катушки проверьте состояние свечей, хотя бы визуально.

К неисправностям данного элемента могут привести запчасти низкого качества. Чтобы избежать поломок по этим причинам, покупайте проверенные детали, по возможности оригинальные.

Выводы

Неисправную катушку зажигания нужно просто заменить. Но не так легко провести диагностику самостоятельно. Для этого необходимы навыки работы с мультиметром и начальные знания по электротехнике. Специалисты автосервиса справятся с задачей быстро и без ущерба для проводки автомобиля. После работы электриков двигатель перестанет «троить» и плавать при резком нажатии на педаль газа.

На видео автор наглядно продемонстрировал процесс диагностики индивидуальных катушек зажигания:
