Где находятся мозги на ваз 2110

Что такое прошивка?

Что такое прошивка ЭБУ, как такое устройство правильно перепрошить при подключении к диагностическому разъему своими руками, какую использовать программатор для чип-тюнинга и оборудование? Перепрограммирование ЭБУ представляет собой процесс перенастройки блока управления двигателя со всеми калибровками. Прошивка представляет комплекс программ, записанных в памяти блока управления двигателя, при помощи которых производится управление его работой.

Если водитель решает осуществить чип-тюнинг авто, производится сброс ЭБУ. Тюнеры взаимодействуют с элементами блока управления двигателем (калибровкой), чтобы производить контроль за сжиганием горючей смеси и работой всех регуляторов агрегата.

В некоторых случаях, при проведении чип-тюнинга с помощью редактора производится только изменение программного кода. Но это происходит реже, чем внесение изменений в калибровку. Прошивка блока управления может располагаться или внутри процессора, или на внешней плате, здесь все зависит от модели двигателя и автомобиля.

Перепиновка ЭБУ мастерами в сфере чип-тюнинга может производиться с применением различных программаторов и оборудования. Цена на такое оборудование для чип-тюнинга высокая, но с применением таких программаторов есть возможность добавления серьезных корректировок в работу блока. Сам чип-тюнинг с таким оборудованием с распиновкой, калибровкой и программаторами может быть более качественным, если перепрошивка производится квалифицированным мастером.

Отметим, что тип интерфейса, который используется при чип-тюнинге для прошивки, не играет роли. Специалист должен быть уверен, что при надобности он сможет заново перепрограммировать устройство и восстановить заводские настройки программатора блока управления двигателем. Помимо этого, не нужно забывать, что ежегодно автомобильные производители совершенствуют систему защиты от угона. А это, усложняет работу специалиста по чип-тюнингу. На большинстве автомобилей, выпущенных до 2008 года, при чип-тюнинге с распиновкой и калибровкой нет возможности осуществить перенастройку устройства без его демонтажа.

Скриншот прошивки автомобильного компьютера

Какие прошивки бывают?

На сегодня существует огромное число различных производителей программаторов оборудования для перепрошивки устройств управления двигателем. Наиболее известны и востребованы американские и немецкие производители, но и в России в последнее время растет число компаний, занимающихся выпуском программаторов. Это обусловлено распространением на территории стран бывшего СНГ транспортных средств с турбодизельными и инжекторными ДВС, а также современными блоками управления двигателями. Но в результате того, что автомобильные производители изначально на конвейере оснащают авто современными защитами от угона, отечественные программаторы оборудования иногда не позволяют перепрошить ЭБУ.

Что дает перепрошивка?

Если чип-тюнинг оборудования был произведен правильно, то изменения в работе мотора почувствуете сразу, при первой поездке. Грамотно проведенная процедура чип-тюнинга позволяет достичь плавной и ровной работы агрегата, в результате чего вождение становится более комфортным. Кроме того, калибровка и перепрошивка блока управления двигателем позволит увеличить мощность мотора, а также повысить его крутящий момент.

Эти параметры способствуют улучшению динамики транспортного средства, в некоторых случаях можно даже добиться снижения расхода топлива. Но не нужно гнаться за повышенной мощностью и постоянно перенастраивать оборудование, так как это может привести к нежелательным результатам. Тем более, делать это самому, не имея опыта, так как компьютер может выйти из строя.

Разные способы чип-тюнинга

Прошивка ВАЗ 2110 является просто необходимой процедурой для тех автолюбителей, кто ценит быстрое и динамичное управление транспортным средством. Однако возникает вопрос: доверить такое дело специалистам или же выполнить всю работу самостоятельно?

Однозначного ответа нет, поскольку специалисты предоставляют кое-какие гарантии на свои услуги, хотя хорошего мастера еще предстоит поискать. При этом обойдется все владельцу транспортного средства относительно недешево. А вот самостоятельная смена «мозгов» автомобиля позволяет значительно сэкономить и не переживать по поводу того, что любимый «железный друг» попадет в ненадежные руки.

Но за такое дело рекомендуется браться тем автолюбителям, которые хоть немного представляют сложность и важность предстоящей процедуры. И вот здесь вам поможет, если уж вы решились осуществить все собственноручно и приобрести новый опыт, подробная инструкция и полезные советы относительно того, как правильно прошить ВАЗ 2110 своими руками.

Полезные рекомендации

Прежде чем устанавливать новую закачанную программу, следует в обязательном порядке проверить, не стоит ли на авто заводская прошивка, которая зачастую предусматривает отключение определения пропусков воспламенения. При наличии такой опции на автомобиле дальнейшие действия касательно перепрошивки не потребуются.

При этом нужно проверить и тип заводской установки, что можно осуществить следующим образом: используя сканматик, следует проверить диагностику, что позволит определить системную комплектацию вашей машины. Если у вас не получилось найти необходимый тип доступной прошивки, вам потребуется посетить специализированный магазин, где продается крышка и ДФ.

После такого приобретения вам необходимо будет лишь правильно воткнуть штифт на распредвал, подключить адаптер и внимательно отслеживать его параметры, ведь адаптер в основном работает в режиме реального времени. При возникновении ошибки в ходе установления связи с электрическим блоком управления прошивку мозгов на ВАЗ 2110 вряд ли получится выполнить собственноручно.

Если же такой ошибки не возникнет, необходимо будет загрузить в ЭБУ подобранную и ранее скачанную программу для 2-режимной прошивки, например, которая предназначена для возможного использования режимов Эконом и Спорт. Затем следует заняться доработкой ЭБУ — добавить аккуратно к его разъему провод, который позволит осуществить заземление на массу при последующих переключениях режима.

Описание способов прошивки

Можно, конечно, отдать автомобиль в сервис, где за определенную плату все сделают профессионалы. Но если имеется небольшой опыт работы с электроникой, можно прошить ВАЗ 2110 самостоятельно 2 разными способами. Рассмотрим подробнее каждый.

В сравнении с первым способом, вторую рассмотренную процедуру осилят лишь те, кто имеет навыки управления с паяльником и микросхемами, поскольку предстоит разбирать ЭБУ и часть проводов припаивать к контактам микросхемы. Только после этого прошивка, как и в первом способе, заливается в память электроблока.

Как прошить своими руками?

Перед тем, как решите произвести сброс ЭБУ с инициализацией и его прошивку, необходимо ознакомиться с одной из основных составляющих этого процесса. А именно речь идет о редакторе для ЭБУ автомобилей. Редактор — это специальная программа, предназначенная для внесения изменений в настройки компьютера. Если решили произвести этот процесс сами, заранее необходимо подготовить как минимум один редактор.

Сегодня приобрести редактор для корректирования файлов компьютера — не проблема. В продаже можно встретить редакторы от различных брендов и для различных целей.

Среди популярных можно выделить:

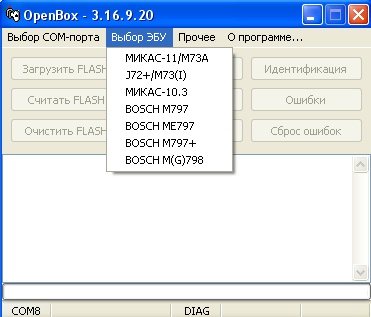

Чтобы произвести настройку Микас 11 от угона с помощью Openbox, потребуется специальный модуль, который подключается к устройству через кабель. Разъем кабеля должен соответствовать диагностическому выходу. Процедура настройки Микас 11 или другого компьютера с помощью Openbox осуществляется в соответствии с инструкцией.

Что нужно знать?

Что необходимо знать о перепрошивке компьютера Микас 11 или другого для повышения защиты от угона? Приобретая редактор для Микас 11, необходимо проверять содержимое упаковки. В комплекте должна идти не только программа, которая позволит повысить защиту от угона, но и USB ключ, который выглядит как обычный флеш-накопитель. Если его в комплекте нет, то не сможете использовать программу. Желательно, чтобы на редактор была лицензия — в зависимости от производителя она может быть либо один год, либо полтора.

Специалисты не советуют заниматься этим самому — лучше отдать специалистам, чтобы не попасть на дорогой ремонт.

Работа с даными блоками управления осуществляется вкладкой MIKAS 11/M73A или J72+/M73I.

MIKAS 11/M73A — только блоки управления M73 производства АВТЕЛ с ПО А308ХХХХ, А317ХХХХ, А373ХХХХ(далее ЭБУ M73A ).

Как обыграть онлайн-казино на 368 548 рублей, используя дыру в алгоритме? Пошаговая инструкция

Привет! В интернете меня знают, как Джером Холден и я зарабатываю на тестировании алгоритмов всем известного казино Вулкан: ищу уязвимости в играх, делаю ставки и срываю куш.

Сейчас я собираю комьюнити для более глобального проекта, поэтому делюсь схемами бесплатно. Рассказываю все максимально подробно, ничего сложного нет, работать можно прямо с телефона, справятся даже девушки)). Можешь протестировать алгоритмы, заработать денег и решить — присоединиться к моей команде или нет. Подробности тут .

За три месяца я заработал на своих схемах 973 000 рублей:Заводские прошивки созданы производителем с условием неполной оптимизации, т.е. двигатель должен быть мощным ровно настолько чтобы быть чуть надежнее, чем это нужно. Двигатель должен долго прослужить даже при использовании низкокачественного топлива и некачественных смазочных материалов. С одной стороны это спасает от поломки автомобиль о котором не заботятся должным образом, а с другой стороны это увеличивает расход топлива и уменьшает мощность.

Но если Вы заботитесь о своем автомобиле, то потерянные на заводе лошадки реально вернуть!

После применения соответствующего powerchip»а мощность возрастет примерно на 8-10 %, а на турбированных двигателях даже на 25-35%.

это по сути замена заводского чипа на тюнинговый или перепрошивка заводского чипа новой программой(прошивкой) для получения более высокого КПД, мощности и момента.

Уточним еще одну важную деталь: Максимальная мощность

— влияет на максимальную скорость автомобиля, а для достижениялучшего ускорения автомобиля необходимо повышение не максимальной мощности, амощности во всех диапазонах оборотов.

Расшифровка прошивок

Прошивки маркируется изготовителем алфавитно-цифровым кодом, разделенном на 5 групп. первая группа — буква и цифра обозначает тип (семейство) контроллера: J4 — блоки управления (ЭБУ) Январь-4/4.1; J5 — блоки управления Январь-5.1/5.1.1/5.1.2; V5 — блоки управления VS-5.1 (НПО «Итэлма»); М1 — блоки управления Мотроник М1.5.4 (М1.5.4N); N (New) — новая аппаратная реализация M7 — блоки управления Мотроник MP7.0

вторая группа — буква обозначает автомобиль, состояние разработки или шифр темы: V — автомобили ВАЗ с передним приводом семейств 2108, 2110; N — семейство автомобилей с полным приводом ВАЗ; Исключение почему-то составили прошивки для классики, например, J5V26L52 и пр.

В них первая группа — одна буква — код производителя I — Итэлма B — Bosch А — Автэл

третья группа — 3 знака(цифро-буквенный код) — условное обозначение проекта по внутренней ВАЗ-овской классификации. 03Е — проект 2111, Евро II 18E — проект 2111, Евро III 04D — проект 21114, Евро II 18D — проект 21114, Евро III 05D — проект 21124, Евро II 08D — проект 21124, Евро III 20E — проект 21214, Евро II 21E — проект 21214, Евро III 22H — проект 21214, Евро III 01C — проект 11183, Евро II C02 — проект 11183, Евро III 02C — проект 11183, Евро III 73D — проект 11184, Евро III 73C — проект 21126, Евро III C02 — проект 11183, Евро III 26F — проект 21067, Евро II 26E — проект 21067, Евро II

четвертая группа — 1 буква — версия ПО.

пятая группа — 2 цифры — номер калибровки

Пример: B103EQ09 — Bosch, М7.9.7, проект 03E, версия ПО — «Q», номер калибровок 09 I203EK34 — Итэлма, Январь 7, проект 03E, версия ПО — «К», номер калибровок 34 Классификация обозначений тюнинговых прошивок

Как правило общих правил нет, но часто используют данную схему классификаций тюнинговых прошивок: Калибровки переднеприводных ВАЗов — «V», заменены на:

— для прошивок на нестандартное «железо»«B» — «Butan» — прошивки для работы на сжиженном газе.«С» — «Cam» — прошивки под нестандартные распредвалы.«D» — «Dynamic» — для динамичных прошивок«Е» — «Economy» — для экономичных прошивок.

Чип тюнинг ВАЗ 2110 своими руками

Процедура прошивки или чип тюнинга ВАЗ десятого семейства не сложная и прошить ЭБУ самому труда не составит. Сложнее будет подобрать подходящую прошивку не только в плане динамических характеристик, но и в плане совместимости с блоком ЭБУ. Прошивки не универсальны, а подходят под конкретные модели контроллеров, а точее:

При выборе прошивки нужно будет знать:

После того как вы подберете нужный вариант остается еще один неприятный момент — когда в случае неправельной прошивки контроллера может произойти полный сбой настроек системы управления двигателем, после чего прийдется обращаться в сервис центр. Прошить чип можно двумя способами:

Охватить все тонкости перепрошивки ВАЗ 2110 в вдух словах не получится, т.к. существует очень много нюансов и к каждому случаю нужно подходить индивидуально. Определять тип блока управления, его модель, какая используется прошивка, и т.д.Все тонкости программирования ЭБУ ВАЗ 2110

можно найти на сайте chiptuner В разделе Чип-Тюнинг можно найти программу для перепрошивки ВАЗ 2110, список прошивок ВАЗ 2110 и многое другое.

Пример прошивки ВАЗ 2110 с ЭБУ bosch M1. 4 2111-1411020-70, прошивка M1V13T64

Данную процедуру проделал -xxx- Имеем: ЭБУ bosch M1.5.4 2111-1411020-70, прошивка M1V13T64

Выбрал прошивку M1D13LAI6_3. Из оборудования имеется:

Скидываем клемму с АКБ. Снимаем пластиковые накладки на тоннеле слева и справа: Со стороны пассажира видим ЭБУ! Со стороны водителя отщелкнув металлическую скобу-держатель снимаем разъем с ЭБУ и запоминаем разъем и способ его крепления к блоку (пригодится при сборке). Вытаскиваем блок (места крепления см. на рис.) В простонароде его называют «Консерва»

Снимаем блок с пластмассового основания и отгибаем лепестки крышки блока. Микросхема ПЗУ впаяна в плату и нет никаких кроваток.

Выпаиваем микросхему, обозначенную стрелочкой, и ставим на ее место кроватку (кроватка нужна на 28pin и желательно с цанговыми зажимами, но я поставил обычную, выпаянную из какой-то платы). После впайки кроватки:

Выпаять аккуратно микросхему у меня не получилось, плата довольно толстая, даже отсос на паяльнике не помог. Пришлось выкусывать микросхему, а потом, по-очереди выпаивать каждую ножку. Для заливки прошивки

была приобретена микросхема W27E512-70. AutoProg ее без проблем распознал и прошил. Теперь устанавливаем микросхему в кроватку, и не забываем при этом о правильной ориентации «ключа».

Собираем блок в обратном порядке и ставим его в автомобиль:

С новой прошивкой: Тест по улицам города оставил приятное впечатление.

Дело в том, что перед сменой прошивки я специально поездил по городу и постарался запомнить как ведет себя машина. Так вот на новой прошивке моя 10-ка поехала! О расходе бензина пока говорить рано, но вскоре предстоит поездка в 400 км, вот и проверим! Остался открытым вопрос о необходимости регулировки CO. На форуме писали что надо после перепрошивки CO регулировать, а на СТО сказали что инжектор регулировать нет нужды, ибо сам себя регулирует. Кстати, а Не секрет, что заводские прошивки прячут от нас небольшой табун лошадей еще с завода. Чип тюнинг ВАЗ 2110

— возможность освободить «тройку лошадей» и добиться прироста мощности двигателя без замены, каких либо деталей, а лишь заменой программы внутри чипа.

Что такое Чип-тюнинг и что оно дает

Автомобили с инжекторными двигателями имеют блок управления двигателем(ECU — Engine Control Unit

) — это электронное устройство, которое управляет двигателем.

Другими словами ECU — это компьютер

, который отвечает за работу ДВС, т.е. он формирует команды для исполнительных устройств системы подачи топлива, зажигания и турбо наддува на основе данных, получаемых с датчиков числа оборотов, положения коленвала, расхода воздуха и т.д.

Процедура прошивки или чип тюнинга ВАЗ 2110

При выборе прошивки нужно будет знать: Модель Вашей машиныТип блока управленияНазвание старой прошивки(она указанна на блоке!)После того как вы подберете нужный вариант остается еще один неприятный момент — когда в случае неправельной прошивки контроллера может произойти полный сбой настроек системы управления двигателем, после чего прийдется обращаться в сервис центр.

Прошить чип можно двумя способами: Снять чип с контроллера и прошивать его отдельноНе снимая чип с контроллера прошить посредствам специального разъемаОхватить все тонкости перепрошивки ВАЗ 2110 в вдух словах не получится, т.к. существует очень много нюансов и к каждому случаю нужно подходить индивидуально. Определять тип блока управления, его модель, какая используется прошивка, и т.д.

можно найти на сайте chiptuner. В разделе Чип-Тюнинг можно найти программу для перепрошивки ВАЗ 2110, список прошивок ВАЗ 2110 и многое другое.

Тюнинг – популярное занятие среди автомобилистов. Особенно это касается автомобилей марки ВАЗ. Владельцы постоянно дорабатывают и совершенствуют конструкцию своих машин. Зачастую они занимаются стайлингом, то есть доработкой внешнего вида. Но какой смысл в машине, которая при своем спортивном виде никуда не едет? Поэтому следующий этап после стайлинга – доработка двигателя.

Некоторые ставят «злые» распредвалы, другие меняют мотор, устанавливают 16-клапанную головку, облегченную поршневую. Но есть еще один вид тюнинга, который позволяет увеличить производительность мотора, не касаясь технической части. Это оснащается электронным блоком управления, который можно по-разному запрограммировать. Давайте рассмотрим, насколько это выгодно, есть ли вообще смысл в такой доработке.

Это специальная программа, которая содержит в себе определенный набор коррекций и калибровок, что позволяет управлять двигателем в автоматическом режиме. Также в ней используется набор показаний с разных датчиков:

На основании этих датчиков прошивка может выдавать сотни вариантов калибровок. Все это необходимо для слаженной и эластичной работы мотора на разных его оборотах. Прошивка «залита» в двигателем. Именно ЭБУ определяет, сколько топливной смеси и каком соотношении нужно подать в тот или иной цилиндр в данный период времени.

Чип-тюнинг – это программное изменение прошивки ВАЗа путем замены одних настроек на более «продвинутые». Стоит отметить, что такие прошивки могут быть построены под разные задачи. Так, одна программа «запилена» под экономию топлива, другая – под высокую мощность и крутящий момент.

Преимущества тюнинга

Основной плюс данного тюнинга заключается в возможности улучшения эксплуатационных характеристик автомобиля без вмешательства в сам двигатель. Нет необходимости менять головку, ставить иные поршни или паук. Достаточно установить иную прошивку на ВАЗ, тогда машина станет более отзывчивой на педаль акселератора. Следующий плюс – скорость установки. На модернизацию прошивки ВАЗ-2114 уйдет не более двадцати минут времени. При этом всегда можно вернуть заводские параметры ЭБУ.

Еще один плюс прошивки блока управления – снятие ошибок двигателя. Они могут возникать при удалении катализатора или неисправности кислородного датчика. Поскольку многие владельцы ВАЗ-2114 ставят вместо катализатора пламегаситель, на панели приборов постоянно горит «Чек». С новой прошивкой «Чек» не будет беспокоить владельца. А при компьютерной диагностике не возникнет ошибок по выпускной системе.

Существует множество программ для прошивки ВАЗа. Одна позволит достичь максимальной топливной экономичности. Другая повысит динамические характеристики. Третья и вовсе позволит 16-клапанному мотору ездить на 92 бензине без детонаций и перерасхода.

Так ли это эффективно?

Насколько сильно можно изменить характеристики автомобиля, если произвести чип-тюнинг и «залить» иную прошивку на ВАЗ? Как показывает практика, максимальная мощность может возрасти на показатель не более, чем 5 процентов. Грубо говоря, из 98-сильного движка «Лады» (это 16-клапанный мотор на 1,6 литра) мы можем выжать максимум 95 лошадиных сил. А если говорить о восьмиклапанных моторах на 72 силы, то здесь и вовсе прирост будет 3,6 лошадиных сил. Что касается топливной экономии, этот показатель можно снизить на те же пять процентов.

Некоторые автовладельцы думают, что чип-тюнинг ВАЗ – это одновременно топливная экономия и увеличение мощности. Это не так. Под разные характеристики используются разные прошивки. После увеличения мощности не стоит ожидать экономии расхода топлива. В лучшем случае этот показатель сохранится на прежнем уровне. И наоборот – при заточке ЭБУ под экономию бензина не стоит ожидать хорошей разгонной динамики.

О недостатках

Также возрастет и расход топлива. Поэтому для качественного результата ставить прошивку нужно только в специализированных мастерских. Они же дают гарантию (обычно годовую) на производимые работы. В случае возникновения проблем всегда можно обратиться за помощью, которую сделают бесплатно.

Серийные версии прошивок

Считается, что чем позже версия, тем меньше в ней ошибок. Но однозначного ответа на вопрос: «Какая серийная прошивка лучше?» никто дать не может. Одна программа заточена под динамику разгона, другая – под экономный расход. Поэтому выбор прошивки на ВАЗ – дело сугубо индивидуальное.

Ниже приведем список наиболее популярных серийных прошивок для автомобилей Волжского производства:

«Бош»

Также существуют прошивки «Бош». Серийные программы имеют конфигурацию МР-7, М7 и М1. Устанавливаются как на восьми-, так и на шестнадцатиклапанные силовые агрегаты с инжекторной системой питания. Часто можно встретить на ВАЗ «десятого» семейства.

В заключение

Итак, мы выяснили, что такое чип-тюнинг ВАЗа и какие прошивки можно установить на этот автомобиль. Стоит ли производить такой тюнинг? Однозначного ответа дать нельзя. Цена работ сопоставима со стоимостью 16-клапанной головки. Если у вас двигатель на 8 клапанов, есть смысл вложиться сперва в техническую часть. С такой головкой машина будет гораздо быстрее, чем после чип-тюнинга. А для самых отчаянных есть вариант установки новой «головы» с последующей перепрошивкой. Это будет немного дороже, но эффект того стоит.

Наверное, все уже знают, что мощность даже новенького ВАЗ 2110 можно увеличить, поменяв прошивку ЭБУ. Это стоит делать хотя бы потому, что мощность двигателя изначально занижена заводскими настройками. Обновление позволит высвободить весь скрытый потенциал без замены деталей или других составляющих.

1 Что предлагает чип-тюнинг ЭБУ?

Абсолютно все инжекторные двигатели оснащены электронным блоком управления (ECU – Engine Control Unit). Это «мозговой центр», который управляет всеми процессами. Иными словами, ЭБУ – это микрокомпьютер, отвечающий за правильную работу ДВС (двигателя внутреннего сгорания). Он формулирует команды для топливной системы, зажигания и турбонаддува, опираясь на данные с различных датчиков о двигателе, такие как количество оборотов, потребление воздуха и даже положение коленвала.

Заводская прошивка ЭБУ на 2110, изначально установленная производителем, не раскрывает весь потенциал двигателя. Так поступают руководствуясь мерами безопасности. К примеру, если потреблять низкокачественное топливо либо смазку, это приведет к скорому изнашиванию двигателя и в целом к понижению его мощности. Заводская прошивка как раз компенсирует все эти недостатки, поэтому, используя низкокачественное топливо, вы не ощутите большого понижения мощности, но при этом расход ресурсов увеличится в несколько раз. Это может предотвратить преждевременную поломку, даже если вы не заботитесь о вашем автомобиле должным образом. Добросовестный водитель, который не экономит на качестве бензина или смазочных материалов для своего ВАЗ 2110, тем более имеет возможность для раскрытия полного потенциала машины, используя чип-тюнинг.

Обновив блок управления двигателем можно повысить мощность примерно на 10 %. К тому же это не составит большой сложности. Проще говоря, произойдет замена заводского на новый блок либо прошивка старого на программном уровне. В результате вы получаете повышенный КПД, усиленную мощность и крутящий момент при том же расходе топлива.

2 Апгрейд ВАЗ 2110 своими силами

Перед процедурой необходимо подобрать правильную прошивку для моделей ВАЗ десятого поколения, при этом нужно учитывать динамические показатели, а также совместимость с вашим блоком управления двигателем. Сами по себе обновления не адаптируются под любой ЭБУ, они создаются под конкретные модели, поэтому, выбирая прошивку, нужно учитывать:

Прошить электронный блок управления вашего двигателя можно двумя способами:

Проверьте, где находится флеш-память микросхемы и если она не впаяна в печатную плату, можете смело ее менять. Перед тем как выполнить снятие микросхемы из разъемов, демонтируйте контроллер и отсоедините колодку со жгутами от него. С помощью ключа на 10 выкрутите винты крышки контроллера и вытаскивайте схему аккуратно, не задевая платы. На всякий случай приготовьте пластиковые зажимы, чтобы не повредить разъем микросхемы при ее изъятии.

Распиновка пригодится только если вы можете уверенно работать с микросхемами и паяльником, ведь плату ЭБУ нужно будет заменить.
С выходом новых модификаций ВАЗ 2110 вариации устройства блока также изменяются, так что при необходимости перепайки платы нужно искать инструкцию точно под вашу модель. Если же вы не полностью уверены в своих способностях электрика, не стоит рисковать, а лучше доверить электронный блок специалистам. Во многих автосервисах вам могут предоставить обновления, которые допускают выбор режимов езды от городского до спортивного.

Сегодня имеются дюжины программ, позволяющие выполнить чип-тюнинг, в том числе самостоятельно, и не только для ВАЗ 2110. Специфических инструментов для этого не потребуется, главное соблюдать все инструкции и проблем с прошивкой ЭБУ возникнуть не должно. Но нельзя забывать о последствиях ошибочных действий. Если вы неправильно проведете чип-тюнинг блока управления двигателем, может произойти сбой в настройках, и в этом случае сами вы уже ничего не сможете сделать, единственным вариантом останется передать свой автомобиль в сервисный центр на ремонт.

Ни в коем случае не меняйте настройки устанавливаемых версий прошивок, это может вывести из строя всю систему.

3 Последствия прошивки ЭБУ

Не стоит ожидать сверхвозможностей и воспринимать чип-тюнинг как панацею. Тем более, если речь идет об уже не новом ВАЗ 2110 и в нем до этого были серьезные неисправности. Наивно полагать, что чип-тюнинг их каким-то чудодейственным образом устранит, ведь это не ремонт, а улучшение конкретных составляющих деталей. Также стоит помнить, что после обновления, помимо положительных изменений в динамике и общем КПД вашего автомобиля, также повысится и нагрузка на некоторые детали двигателя, что приведет к их ускоренному изнашиванию, поэтому уделяйте внимание регулярному тех. осмотру.

При работе со стареньким ВАЗ 2110 лучшим вариантом будет установить новый блок управления двигателем. Так вы в полной мере ощутите все плюсы, которые несет в себе тюнинг и никакие скрытые дефекты или поломки в двигателе не испортят впечатление.

Конечно, охватить все мелкие нюансы прошивки блока управления на ВАЗ 2110 в двух словах не получится. Во всем существуют свои тонкости. Каждый вариант следует рассматривать отдельно, однако получить базовые представления и выполнить ряд несложных рекомендаций сможет любой автовладелец.

Не секрет, что заводские прошивки прячут от нас небольшой табун лошадей еще с завода. Чип тюнинг ВАЗ 2110
– возможность освободить “тройку лошадей” и добиться прироста мощности двигателя без замены, каких либо деталей, а лишь заменой программы внутри чипа.

Автомобили с инжекторными двигателями имеют блок управления двигателем(ECU – Engine Control Unit
) – это электронное устройство, которое управляет двигателем.

Другими словами ECU – это компьютер
, который отвечает за работу ДВС, т.е. он формирует команды для исполнительных устройств системы подачи топлива, зажигания и турбо наддува на основе данных, получаемых с датчиков числа оборотов, положения коленвала, расхода воздуха и т.д.

Заводские прошивки
созданы производителем с условием неполной оптимизации, т.е. двигатель должен быть мощным ровно настолько чтобы быть чуть надежнее, чем это нужно. Двигатель должен долго прослужить даже при использовании низкокачественного топлива и некачественных смазочных материалов. С одной стороны это спасает от поломки автомобиль о котором не заботятся должным образом, а с другой стороны это увеличивает расход топлива и уменьшает мощность.

После применения соответствующего powerchip”а мощность возрастет примерно на 8-10 %, а на турбированных двигателях даже на 25-35%.

Процедура чип-тюнинга
это по сути замена заводского чипа на тюнинговый или перепрошивка заводского чипа новой программой(прошивкой) для получения более высокого КПД, мощности и момента.

Максимальная мощность
– влияет на максимальную скорость автомобиля, а для достижения лучшего ускорения автомобиля
необходимо повышение не максимальной мощности, а мощности во всех диапазонах оборотов.

первая группа – буква и цифра обозначает тип (семейство) контроллера:J4 – блоки управления (ЭБУ) Январь-4/4.1;J5 – блоки управления Январь-5.1/5.1.1/5.1.2;V5 – блоки управления VS-5.1 (НПО “Итэлма”);М1 – блоки управления Мотроник М1.5.4 (М1.5.4N); N (New) – новая аппаратная реализацияM7 – блоки управления Мотроник MP7.0

вторая группа – буква обозначает автомобиль, состояние разработки или шифр темы:V – автомобили ВАЗ с передним приводом семейств 2108, 2110;N – семейство автомобилей с полным приводом ВАЗ;Исключение почему-то составили прошивки для классики, например, J5V26L52 и пр.

В них первая группа – одна буква – код производителяI – ИтэлмаB – BoschА – Автэл

третья группа – 3 знака(цифро-буквенный код) – условное обозначение проекта по внутренней ВАЗ-овской классификации.03Е – проект 2111, Евро II18E – проект 2111, Евро III04D – проект 21114, Евро II18D – проект 21114, Евро III05D – проект 21124, Евро II08D – проект 21124, Евро III20E – проект 21214, Евро II21E – проект 21214, Евро III22H – проект 21214, Евро III01C – проект 11183, Евро IIC02 – проект 11183, Евро III02C – проект 11183, Евро III73D – проект 11184, Евро III73C – проект 21126, Евро IIIC02 – проект 11183, Евро III26F – проект 21067, Евро II26E – проект 21067, Евро II

четвертая группа – 1 буква – версия ПО.

пятая группа – 2 цифры – номер калибровки

B103EQ09 – Bosch, М7.9.7, проект 03E, версия ПО – “Q”, номер калибровок 09I203EK34 – Итэлма, Январь 7, проект 03E, версия ПО – “К”, номер калибровок 34

Как правило общих правил нет, но часто используют данную схему классификаций тюнинговых прошивок:Калибровки переднеприводных ВАЗов – “V”, заменены на:

“А”
– для прошивок на нестандартное “железо””B”
– “Butan” – прошивки для работы на сжиженном газе.”С”
– “Cam” – прошивки под нестандартные распредвалы.”D”
– “Dynamic” – для динамичных прошивок”Е”
– “Economy” – для экономичных прошивок.

Процедура прошивки или чип тюнинга ВАЗ 2110
не сложная и прошить ЭБУ самому труда не составит. Сложнее будет подобрать подходящую прошивку не только в плане динамических характеристик, но и в плане совместимости с блоком ЭБУ. Прошивки не универсальны, а подходят под конкретные модели контроллеров, а точее:

При выборе прошивки нужно будет знать:Модель Вашей машиныТип блока управленияНазвание старой прошивки(она указанна на блоке!)После того как вы подберете нужный вариант остается еще один неприятный момент – когда в случае неправельной прошивки контроллера может произойти полный сбой настроек системы управления двигателем, после чего прийдется обращаться в сервис центр.

Прошить чип можно двумя способами:Снять чип с контроллера и прошивать его отдельноНе снимая чип с контроллера прошить посредствам специального разъемаОхватить все тонкости перепрошивки ВАЗ 2110 в вдух словах не получится, т.к. существует очень много нюансов и к каждому случаю нужно подходить индивидуально. Определять тип блока управления, его модель, какая используется прошивка, и т.д.

Все тонкости программирования ЭБУ ВАЗ 2110
можно найти на сайте chiptuner. В разделе Чип-Тюнинг можно найти программу для перепрошивки ВАЗ 2110, список прошивок ВАЗ 2110 и многое другое.

Не секрет, что заводские прошивки прячут от нас небольшой табун лошадей еще с завода. – возможность освободить “тройку лошадей” и добиться прироста мощности двигателя без замены, каких либо деталей, а лишь заменой программы внутри чипа.

Что такое Чип-тюнинг и что он дает

Сейчас я собираю комьюнити для более глобального проекта, поэтому делюсь схемами бесплатно. Рассказываю все максимально подробно, ничего сложного нет, работать можно прямо с телефона, справятся даже девушки)). Можешь протестировать алгоритмы, заработать денег и решить – присоединиться к моей команде или нет.
Подробности тут
.

Уточним еще одну важную деталь:
Максимальная мощность
– влияет на максимальную скорость автомобиля, а для достижения лучшего ускорения автомобиля
необходимо повышение не максимальной мощности, а мощности во всех диапазонах оборотов.

первая группа
– буква и цифра обозначает тип (семейство) контроллера:J4 – блоки управления (ЭБУ) Январь-4/4.1;J5 – блоки управления Январь-5.1/5.1.1/5.1.2;V5 – блоки управления VS-5.1 (НПО “Итэлма”);М1 – блоки управления Мотроник М1.5.4 (М1.5.4N); N (New) – новая аппаратная реализацияM7 – блоки управления Мотроник MP7.0

вторая группа
– буква обозначает автомобиль, состояние разработки или шифр темы:V – автомобили ВАЗ с передним приводом семейств 2108, 2110;N – семейство автомобилей с полным приводом ВАЗ;Исключение почему-то составили прошивки для классики, например, J5V26L52 и пр.

В них первая группа
– одна буква – код производителяI – ИтэлмаB – BoschА – Автэл

третья группа
– 3 знака(цифро-буквенный код) – условное обозначение проекта по внутренней ВАЗ-овской классификации.03Е – проект 2111, Евро II18E – проект 2111, Евро III04D – проект 21114, Евро II18D – проект 21114, Евро III05D – проект 21124, Евро II08D – проект 21124, Евро III20E – проект 21214, Евро II21E – проект 21214, Евро III22H – проект 21214, Евро III01C – проект 11183, Евро IIC02 – проект 11183, Евро III02C – проект 11183, Евро III73D – проект 11184, Евро III73C – проект 21126, Евро IIIC02 – проект 11183, Евро III26F – проект 21067, Евро II26E – проект 21067, Евро II

четвертая группа
– 1 буква – версия ПО.

пятая группа
– 2 цифры – номер калибровки

Пример:B103EQ09 – Bosch, М7.9.7, проект 03E, версия ПО – “Q”, номер калибровок 09I203EK34 – Итэлма, Январь 7, проект 03E, версия ПО – “К”, номер калибровок 34Классификация обозначений тюнинговых прошивок

Процедура прошивки или чип тюнинга ВАЗ
десятого семейства не сложная и прошить ЭБУ самому труда не составит.Сложнее будет подобрать подходящую прошивку не только в плане динамических характеристик, но и в плане совместимости с блоком ЭБУ. Прошивки не универсальны, а подходят под конкретные модели контроллеров, а точее:

Все тонкости программирования ЭБУ ВАЗ 2110
можно найти на сайте chiptuner В разделе Чип-Тюнинг можно найти программу для перепрошивки ВАЗ 2110, список прошивок ВАЗ 2110 и многое другое.

Имеем:
ЭБУ bosch M1.5.4 2111-1411020-70, прошивка M1V13T64

Скидываем клемму с АКБ.Снимаем пластиковые накладки на тоннеле слева и справа:

Со стороны пассажира видим ЭБУ!Со стороны водителя отщелкнув металлическую скобу-держатель снимаем разъем с ЭБУ и запоминаем разъем и способ его крепления к блоку (пригодится при сборке).Вытаскиваем блок (места крепления см. на рис.) В простонароде его называют “Консерва”

Снимаем блок с пластмассового основания и отгибаем лепестки крышки блока.Микросхема ПЗУ впаяна в плату и нет никаких кроваток. 🙁

Выпаиваем микросхему, обозначенную стрелочкой, и ставим на ее место кроватку (кроватка нужна на 28pin и желательно с цанговыми зажимами, но я поставил обычную, выпаянную из какой-то платы).После впайки кроватки:

Выпаять аккуратно микросхему у меня не получилось, плата довольно толстая, даже отсос на паяльнике не помог. Пришлось выкусывать микросхему, а потом, по-очереди выпаивать каждую ножку.Для заливки прошивки
была приобретена микросхема W27E512-70. AutoProg ее без проблем распознал и прошил.Теперь устанавливаем микросхему в кроватку, и не забываем при этом о правильной ориентации “ключа”.

Дело в том, что перед сменой прошивки я специально поездил по городу и постарался запомнить как ведет себя машина. Так вот на новой прошивке моя 10-ка поехала! О расходе бензина пока говорить рано, но вскоре предстоит поездка в 400 км, вот и проверим!Остался открытым вопрос о необходимости регулировки CO. На форуме писали что надо после перепрошивки CO регулировать, а на СТО сказали что инжектор регулировать нет нужды, ибо сам себя регулирует. Кстати, а
