Месторасположение диагностического разъёма в моей Гранте (фото)

Фотография из под бардачка Фотография разъёме от водительской двери Фотография разъёма со средней дистанции Фотография разъёма вблизи

В моей Лада Гранта диагностический разъём находится левее от бардачка под панелью приборов. Ориентиром для поиска служит сопло обдува ног пассажира. Если от верхней точки провести параллель внутрь панели, то вы увидите разъём для диагностики.

На мой взгляд не совсем удачное месторасположение. Поясню почему.

Если Вы захотите использовать этот разъём для постоянного подключения ELM327 (диагностического адаптера), то он,  в зависимости от модели, будет немного выпирать, поэтому внутрь него может попасть влага с ног пассажира. Также сильные пассажиры его могут ногой попробовать ненароком оторвать или вдавить, что может вызвать поломку.

Пассажир нечаянно может зацепить диагностический разъём ногой

Но, как мне кажется, конструкторы АвтоВаза решили сэкономить на проводах, и не вести колодку диагностического разъёма в более удобное место. Да и не было у них цели сделать этот разъём для постоянного подключения. Хотя именно к этому разъёму и подключаются бортовые компьютеры, такие как Multitronics VC731.

Как можно использовать диагностический разъём

1. Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, который подключен к компьютеру или телефону, или к специальному диагностическому прибору.
2. С целью побаловаться.


    Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете смотреть данные в режиме он-лайн. А если у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и прочее.

   Даигностический разъём с подключенным адаптером ELM327

3. Просмотр температуры двигателя. Так как в первых версиях автомобиля не было индикации температуры двигателя на панели приборов, то многие владельцы использовали диагностический разъём для подключения бортовых компьютеров, которые показывают многие параметры, в том числе и температуру двигателя. А так как большинство владельцев Гранты жалуются на низкую рабочую температуру двигателя, то бортовые компьютеры являются очень популярным решением данной проблемы.

Как можно использовать диагностический разъём

1. Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, который подключен к компьютеру или телефону, или к специальному диагностическому прибору.
2. С целью побаловаться. Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете смотреть данные в режиме он-лайн. А если у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и прочее.
3. Просмотр температуры двигателя. Так как в первых версиях автомобиля не было индикации температуры двигателя на панели приборов, то многие владельцы использовали диагностический разъём для подключения бортовых компьютеров, которые показывают многие параметры, в том числе и температуру двигателя. А так как большинство владельцев Гранты жалуются на низкую рабочую температуру двигателя, то бортовые компьютеры являются очень популярным решением данной проблемы.

Где находится диагностический разъем в автомобиле Лада Гранта

Благодаря диагностическому разъему можно определить многие параметры и вывести их на экран бортового компьютера. Помимо бортового компьютера, с помощью Bluetooth-адаптера обмениваться данными можно и со смартфоном. Специальное приложение позволит также просматривать некоторую информацию.

Зачем нужен диагностический разъем

Каждый раз при прохождении техосмотра автомобилю обновляют данные. При возникновении какой-либо поломки вполне вероятно, что будет гораздо проще ее починить, получив данные о состоянии автомобиля во время ТО с помощью подключения к диагностическому разъему.

Диагностика такого типа не является панацеей при поломке: с ее помощью рядовой автовладелец вряд ли сам установит точно причину неисправности. Дело в том, что информация может выводиться с серьезными отклонениями.

Поэтому только профессионал способен определить причину неисправности, основываясь только лишь на данных, полученных с диагностического разъема.

Однако иногда, если проблема явная, эта информация может помочь любому владельцу автомобиля – слишком большое отклонение параметров от нормы исключает возможность того, что дело в погрешности.

Таким образом, данные помогут определить причину поломки.

Где находится диагностический разъем в Ладе Гранта

Чтоб найти диагностический разъем в Гранте, следует заглянуть под переднее пассажирское место. В том месте, где должны быть ноги пассажира, предусмотрено небольшое пространство, над которым расположен бардачок. На левой стенке этого углубления вы найдете вентиляционную решетку, через которую осуществляется продувание при включенной печке. Прямо над этой решеткой расположен диагностический разъем.

Чтобы до него добраться и установить подключение, придется открутить несколько болтов с заглушки. Разъем достаточно крупный и имеет своеобразный внешний вид, поэтому вряд ли вы его не заметите.

Рекомендуется быть аккуратным, подключая адаптер к диагностическому разъему Лады Гранта. Дело в том, что расположение разъема не слишком удобное. Из-за этого при включенном адаптере всегда есть риск, что пассажир заденет его ногой. В принципе, сам по себе адаптер держится в разъеме достаточно прочно.

Однако если пассажир хорошо ударит (а это чаще всего происходит совершенно случайно), то он запросто сломает и разъем, и адаптер. Самым простым решением будет или предупредить пассажира не двигать ногами слишком активно (что не всегда помогает), или не ездить с установленным в разъем адаптером.

Некоторые автовладельцы решают эту проблему радикально – в автосервисах просят перенести разъем в другое, более безопасное и удобное место. Однако это обойдется в приличную сумму.

Как на Гранту поставить круиз-контроль

Как использовать диагностический разъем

Диагностический разъем позволяет считывать с внутренней памяти компьютера автомобиля различную информацию. С ее помощью специалист может провести диагностику, изучив коды ошибок. Кроме того, через диагностический разъем также получают данные с датчиков, которые отображают работу двигателя.

Чтобы воспользоваться разъемом, нужно специальное оборудование. Чаще всего выделяют адаптер под названием ELM 327. Он небольшого размера, легко подключается к разъему, а потом передает через интерфейс Bluetooth данные из памяти автомобиля. Используя различные программы, можно просмотреть основные параметры даже со смартфона (например, используя программу Torque).

В данный разъем также включается бортовой компьютер и сканер. С их помощью считываются коды ошибок и различные параметры автомобиля. Если при проведенной диагностике вы получили в результате по некоторым параметрам ошибки с кодом, то следует обратиться к специалистам. В документации должно быть описано, что означает конкретно эта ошибка.

Ранние модели Гранты не имели на приборной панели индикатора температуры двигателя.

Поэтому диагностический разъем часто использовался как раз для того, чтобы проводить мониторинг именно этого показателя.

В целом он чаще всего используется как раз для вывода на экран различных параметров двигателя в цифровом виде. Учитывая сложность диагностики, немногие автовладельцы берутся за нее серьезно.

Иногда диагностические разъемы используют угонщики. Дело в том, что в схеме предусмотрен контакт для контроля иммобилайзера. Однако этот способ используется крайне редко. Если вы все-таки хотите защититься от него, следует приобрести специальную схему, которая иначе распределяет контакты. В таком случае угонщику не удастся отключить защиту.

Диагностика 2110

ВАЗ десятого поколения получил диагностическую колодку 12-пин. Такие стали устанавливать на автомобили по мере ввода норм Евро-3 и выше.

Почему на десятку не подходит ОБД2

Лады десятого семейства получили свой вариант подключения для диагностики. К нему не подключишь стандартный штекер международного образца – потребуется вмешательство.

Причина – у десятки разъем на 12 пин. У OBD2 16 пин.

Адаптер под ЕЛМ327 и ОБД2

Новость – можно собрать переходник для десяток. Нужно:

• Схема подключения;
• 4 провода;
• Новый штекер OBD2 формата (если не хочется каждый раз подсоединять провода напрямую к сканеру).

Диагностика и проверка электронной педали газа

Где находится диагностический разъем на ваз-2114ВАЗ поставляет автомобили LADA GRANTA с электронной педалью газа (E-газ), чтобы соответствовать современным экологическим нормам.

Если у педали нарушилась работоспособности (пропала отзывчивость или повышенные обороты двигателя при переключении скорости на коробке передач), то перед тем как произвести демонтаж и проверку узла при помощи мультиметра, считайте ошибки через OBD2 разъем.

Типовые ошибки, связанные с педалью акселератора:

• Загорелся «Check Engine» на приборке (ошибка 0504);
• Ошибка «Низкий/Высокий уровень сигнала первого датчика педали акселератора.

Как самостоятельно провести диагностику гранты

Предохранитель на стартер лада гранта

Для самостоятельной диагностики Гранты обычного K-Line адаптера недостаточно. Здесь установлен ЭБУ иной конструкции, чем на других ВАЗах, он требует специального адаптера. На данный момент популярным является использование такого оборудования, как диагностический адаптер ELM-327 и различного платного и бесплатного программного обеспечения к нему (например, Scan Master, Torque).

Фото адаптера ELM-327 можно найти в справочной литературе или в сети Интернет. Сотрудники официальных серверов применяют «дилерский сканер» ДСТ-14 (диагностический сканер-тестер). Своими руками провести полную диагностику вряд ли получится, так как это сложная процедура, которая включает как программную, так и «железную» части, а не просто подключение по K-Line.

Самостоятельная диагностика ошибок блока управления является лишь поиском возможных неисправностей, но она может сэкономить автовладельцу время и деньги. Для этого можно использовать особый диагностический тестер (адаптер), ноутбук или смартфон со специальной программой.

Мотор обладает определенными характеристиками, имеющими допустимые отклонения. В выданной на монитор программой диагностики таблице данных в первую очередь нужно проверить наличие сохраненных ошибок (обозначается как DTC). Если там присутствуют строчки типа «ошибка 505», нужно обратиться за их расшифровкой на сайты и форумы автомобильной тематики либо к специалисту.

Некоторые виды софта содержат расшифровки значительного перечня ошибок. Но ЭБУ может и не выдавать ошибок, что не говорит об их отсутствии. Допустимым отклонением считается, если тот или иной параметр отличается от базового не более чем на 20 %. Если отклонение больше — следует искать неисправность.

Использование разъема

К основным вариантам использования ОБД-2 в Ладе Гранта относят:

• подсоединение сканера в качестве проверки машины и действий с ошибками;
• установку/подключение бортового компьютера, к примеру, Мультитроникс либо Штат.

Подключение бортового компьютера на автомобиле Лада Гранта окажет полезное действие, ведь таким образом удастся:

• осуществлять контроль за температурой двигателя;
• получать коды ошибок, как только те возникли;
• в принудительном порядке запускать вентилятор охлаждения.

Расположение диагностического разъема у Фольксваген Поло — фото и распиновка OBD2 и ЭБУ

Volkswagen Polo оснащены специальным диагностическим разъёмами OBD2 (16 PIN). С 2010 года Polo производится по полному циклу на заводе Volkswagen в России под Калугой. Соответственно в материале затронем только 2010 и старше года выпуска авто. Автовладельцы Поло Седан для диагностики двигателя, датчиков, и не только, сталкиваются с поиском расположения сервисной OBD2 колодки. На данной странице разобран этот вопрос подробно, с дополнительными ссылками на полезные материалы. Статья актуальна для всех модификаций Volkswagen Polo, начиная с 2010 года выпуска.

Расположение и тип сервисного разъема не зависит от года выпуска, генерации, двигателя, модификации Поло Седан с 2010 года. Ниже наглядно показано и рассказано не только о расположении колодки, но и о её точной распиновке.

Обобщение

Гранту легко диагностировать – разъем ничем не закрыт, доступен из салона. Для ВАЗ 2110, 2111, 2112 можно сделать простой переходник или купить готовый из Китая.

Сам разъем используем для подключения сканера и работы с ошибками либо для подсоединения бортового компьютера.

Инструкция по работе со сканером ЕЛМ327 и ход действий, если загорелся «чек» — здесь.

Полная таблица кодов ошибок на Гранте – по этой ссылке.

Каковы преимущества у автосканера?

«Сканматик-2» закономерно оценен многими диагностами профессионального уровня. Испробовав данный комплект единожды, владельцы были весьма поражены его функционалом, позволяющим диагностировать ЭБУ не только у представителей семейства отечественных авто, как на примере, Лада Гранта, но и у некоторых иномарок.

Колодкой «OBD-2» стабильно подается питание на выводы адаптера. В экстренных моментах возможно запитать «Сканматик-2» от салонного прикуривателя.

Этот прибор отмечен как весьма удобный для самостоятельного сканирования. В нем также присутствует защитная функция, нивелирующая скачки бортового напряжения. К примеру, если запитать систему от розетки прикуривателя в момент, когда она в данном действии не нуждается, то никаких эксцессов не проявится.

Любого типа устройство обладает своими положительными и отрицательными аспектами. Угонщики сегодня научились использовать почти весь спектр такой детали, как диагностический разъем в своих недружественных целях. В большинстве ситуаций данную колодку преступники применяют чтобы отключить действие штатного иммобилайзера.

При потребности обезопасить себя и автомобиль Лада Гранта рекомендуем прибегнуть к распространенному решению, связанному с заменой колодки оригинального исполнения на «перепинованный» вариант, имеющий иную схему расположения контактной группы, где находится нужный элемент, вы теперь знаете. Переходник включает «папу» (разъем-обманку) и «маму» (т. е. стандартную колодку), которая подразумевает предварительный съем. Это исключит возможность подключения стандартного сканирующего оборудования и повысит шансы спасения автомобиля Лада Гранта. И диагностика будет проведена более корректно.

Диагностика авто через диагностический разъем — logbook lada granta liftback 2015 on drive2

Хотелось бы затронуть интересную для меня тему. Я думаю, тема интересна не только мне.ДИАГНОСТИКА АВТО через диагностический разъем.Немного предистории.

Когда я только купил предыдущий авто в 2009г (Nissan Wingroud 2003г QG18 4WD), то сразу прикупил к нему новинку для того времени — маршрутный компьютер Мультитроникс RI-500. Вещь для меня оказалась очень полезная и прикольная. Через какое-то время я решил обновить на нем прошивку. Для этого требовался специальный адаптер — K-Line.

Я его благополучно купил через интернет, обновил прошивку мультитроникса, и тут началось самое интересное. Как оказалось, с помощью этого адаптера можно не только было обновить прошивку мультитроникса. Даже наоборот. Основное предназначение этого адаптера K-Line заключалось в диагностике автомобиля.

Я сутками читал интернет, десятки и сотни мегабайт тратил на скачивание всяких программ — все в пустую. Диагностика не шла. Не в даваясь в дебри, скажу, что проблема оказалась в том, что БОЛЬШИНСТВО японских авто для внутреннего рынка используют для диагностики СВОЙ СПЕЦИАЛЬНЫЙ протокол, и всякие программы с поддержкой стандарта OBDII абсолютно не могли подключиться к этим авто.

Случайно попалась ветка на дроме с ОДНОЙ ЕДИНСТВЕННОЙ на то время программой, работающей из под DOS. Чет даже не помню щас ее название. Потом нашлась, опять же, одна единственная прога для Ниссанов под винду — OBD SCAN TECH. Процесс пошел. Начал развиваться проект TECU (тогда еще JOBD), потом пошли проги под смартфоны. На данный момент с программами все хорошо.

https://youtube.com/watch?v=nGp1hOMqQ30%3Ffeature%3Doembed

Появился у меня новый авто — Лада Гранта. Я, естественно, захотел провести ее диагностику. Думал, что в наше время, да еще с русским авто — это вообще не проблема. Ну да. Как же. Разбежались все писать проги. В самую первую очередь попалась прога OpenDiag.

Оговорюсь, что меня прежде всего интересовали проги под Windows, как более перспективные для диагностики, т.к. рассматривать крошечные графики на экране смартфона — то еще удовольствие.Так вот. Прога OpenDiag скачана. Оказалось, что прога платная. Для бесплатного использования доступна устаревшая версия. Ну да ладно.

Прога ранее была проверена на Ниве 2012 года — ошибки скинул, графики рисует — нормально. Подключаю к Гранте. Оппа. Засада. В бесплатной версии НЕТ ПОДДЕРЖКИ ШИНЫ CAN! А у гранты двигатель висит на этой шине. Давай искать взломанную версию проги. НЕ НАШЕЛ! Ладно.

Давай перебирать проги с поддержкой OBDII (тогда еще думал, Гранта диагностируется по стандартному OBDII). Немного заработало с прогами вроде бы ScanMaster-ELM v2.1 и ScanXL™Professionalv3_5_1_2770. Но заработало настолько криво, что о нормальной диагностике речи быть не могло.

Всякие проги типа «Дядя Вася диагност» и подобные может быть и работа ли бы, но они работают ТОЛЬКО со своими адаптерами, которые стоят денег. Денег платить не хотелось. Тем более за какой-то непонятный спецадаптер, который больше никуда не подойдет.

У меня на тот момент были универсальные адаптеры K-Line, K+CAN, ELM327 и CONSULT-1 (чисто Ниссановская тема). Выйдя за рамки Виндовс-программ, была скачана прога OpenDiag Mobile под Андроид.

Первоначальное пренебрежение, что придется все смотреть на маленьком экране смартфона, привело к тому, что поигравшись прогой, я немного забросил диагностику. Ну нет нормальной проги. Даже подумывал купить платную OpenDiag, но боялся, что заплачу деньги, а прога мне не понравится. Как-то привычно было с прогой TECU-3 для Ниссанов.

2) Прога OpenDiag Mobile. 4pda.ru/forum/index.php?showtopic=585411&st=2460 . Там же про проверку адаптера.

3) Прога ReadLogs — анализатор логов. Сссылка есть на странице с OpenDiagMobile.4) Компьютер с нормальным экраном для рассматривания графиков.

5) Желание вникать в тему, т.к. «нажал кнопку, и прога сказала что менять» — так не получится. Нужно желание учиться и практика. Куча перечитанной литературы приветствуется.

Ставим прогу OpenDiag Mobile на Андроид-устройство.Подключаем ELM327 к авто.Включаем зажигание.Запускаем прогу, устанавливаем подключение.Если нужно прочитать или сбросить ошибки, то делаем прям со смартфона. Посмотреть какие-то параметры так же можно со смартфона.

А вот анализ работы двигла — коррекции, работа лямбды, МАФ, взаимовлияние датчиков и параметров — удобнее делать на компе.Для этого включаем в проге ЛОГИ ДЛЯ АНАЛИЗА.Проделываем с авто необходимые манипуляции, которые котим потом проанализировать (Газуем, едем в горку или кому что надо).Выключаем лог, закрываем прогу.Скидываем логи на комп.

Запускаем прогу ReadLogs (последнюю версию, сейчас 3.3.3).Выбираем в ней профиль M74CAN.Открываем лог.

В общем, для меня это оказалось вполне приемлемым вариантом. Хотя многие параметры и их значение являются темным пятном и вызывают вопросы, но процесс запущен. Буду изучать заводские мануалы по проверке датчиков, читать инет.По возможности буду делать дополнения в пост.

Если кому есть, что добавить — пишите.

Способы диагностики ЭБУ и ошибок, прошивка VW Polo через OBD2

Напомним: автомобили типа Поло не поддерживает режим сервиса через приборную панель. Информация о состоянии узлов выводится на электронное табло панели приборов, а опрос выполняется сразу после старта транспортного средства. По этой причине не стоит искать комбинаций действий, запускающих самодиагностику.

Доступный способ – сервис через адаптеры и сканеры. Этот метод позволяет провести глубокий анализ каждого узла. Сервис сканерами определит текущие ошибки в памяти ЭБУ, отобразит реальные параметры работы систем.

Подключение выполняется через диагностическую колодку. Опрос ЭБУ происходит через информационную шину. Сканер транслирует данные, переводя их в понятный для сервисного ПО вид.

Обзоры диагностических сканеров для Фольксваген Поло

Читай подробные статьи по обзору автосканеров, в том числе совместимых с Фольксваген Поло.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Программное ядро электронного блока Поло заменяется в процессе прошивки программаторами. Наиболее подходящим прибором для семейства VAG является VAS 5051, обладающий широкими возможностями в плане анализа и программирования. Также подходят адаптеры, типа VAG-COM.

• ноутбук с предустановленным ПО;
• свежий файл ядра ЭБУ;
• кабель типа VAG-COM.

Обновление программной части происходит в автоматическом режиме. Во время чтения и записи памяти не требуется участие мастера

Перед прошивкой рекомендуем проверить заряд АКБ и ноутбука. При необходимости — обеспечить бесперебойное питания обеих. Во время обновления категорически не допускаются перебои сети. Это приведет к неработоспособности ЭБУ вплоть до его полной неработоспособности.

Где находится диагностический разъем на ладе гранта

Порт ОБД активно используется в автомобилях во всем мире с начала 21 века. Концерн АвтоВАЗ начал устанавливать OBDII порт в своих моделях, начиная с Лады Калина. Кстати, на десятом семействе до этого периода стоял 12-пиновый штекер.Примечание: для диагностического разъема Гранты не нужны приборы для доступа, поскольку обнаружить и применять вполне реально вслепую. К примеру, на Ладе Калина для подключения следует доставать заглушку рядом с рычагом КПП.

Задача диагностического разъема авто заключается в скоростном обмене данными с приборами диагностики. Это дает возможность как считывать, так и удалять коды ошибок, проводить корректировку некоторых предустановок в RAM. Кроме того, возможно считывание текущего значения идентификаторов датчиков, заданных на Ладе Гранта.

Поиск ОБД-2 на Ладе Гранта

1. Находясь на сиденье спереди справа, нужно найти крышку бардачка.
2. Положить руку снизу крышки и провести влево к центральной консоли.
3. Теперь рука должна упереться в диагностический разъем.

В качестве визуального ориентира следует смотреть на вентиляционную крышку, расположенную у ног пассажира спереди. Над ней и находится интересующий нас штекер. Кстати, на сам порт смотреть необязательно, так как его не составит труда обнаружить с кресла водителя. Главное – знать место, где вы будете искать.

Разъем диагностики гранта

Диагностический разъем Гранта имеет 16-ти контактный тип ODB-II. Сама же схема контактов (находится в свободном доступе) состоит из штатного заземления кузова Лады Гранты (4), а также штатного сигнального заземления (5).

Что касается выделенных линий для подключения сигнализации, бортового компьютера: (6 – выделенная линия CAN (класс – High), J-2284) и проведения диагностики (7 – К-линия диагностики SO 9141-2 и ISO/DIS 14230-4); (14 – Линия CAN-Low, J-2284); (15 – L-линия диагностики ISO 9141-2 и ISO/DIS 14230-4).

Контроль безопасности автомобиля, а в частности ввод/вывод данных иммобилайзера – (14 – Input/Output for VTM-4 and immobilizer control).

Медленная диагностика считывания поточных данных для определения общего состояния систем автомобиля (9 – SCS (Service Check System)). Обновление ПО, внесение изменения в установки на RAM-памяти (12). Что касается питания, то тут необходимо обратить на контакт под номером 16 (Питание от аккумулятора (12В)).

Имея сведения касательно типа и схемы контактов, владелец Лады Гранты имеет возможность подключения различных устройств, среди которых можно выделить бортовой компьютер или же сканер.

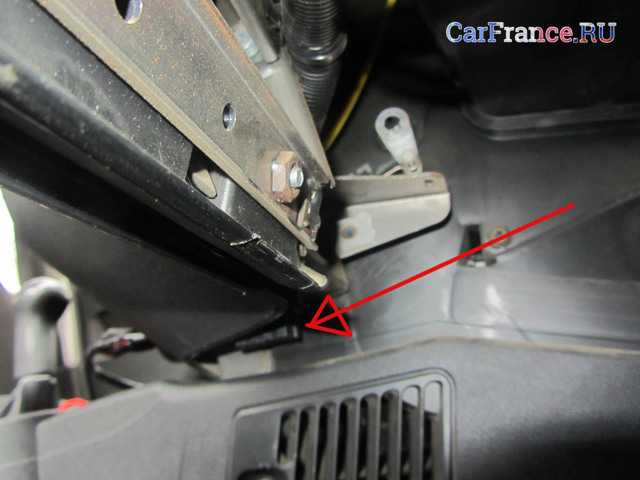

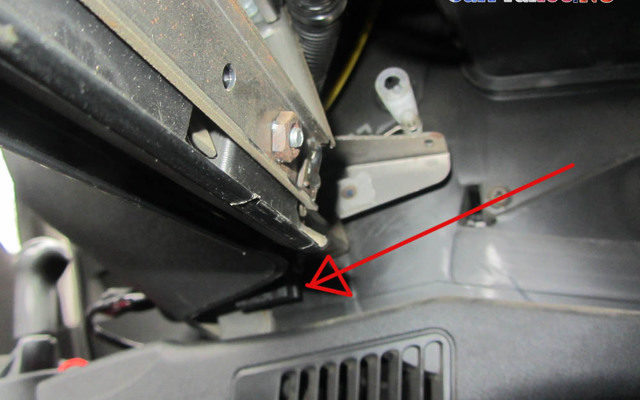

Месторасположение диагностического разъёма в моей гранте (фото)

Фотография из под бардачка

Фотография разъёме от водительской двери

Фотография разъёма со средней дистанции

https://youtube.com/watch?v=nGp1hOMqQ30%3Ffeature%3Doembed

Фотография разъёма вблизи

В моей Лада Гранта диагностический разъём находится левее от бардачка под панелью приборов. Ориентиром для поиска служит сопло обдува ног пассажира. Если от верхней точки провести параллель внутрь панели, то вы увидите разъём для диагностики.

На мой взгляд не совсем удачное месторасположение. Поясню почему. Если Вы захотите использовать этот разъём для постоянного подключения ELM327 (диагностического адаптера), то он, в зависимости от модели, будет немного выпирать, поэтому внутрь него может попасть влага с ног пассажира. Также сильные пассажиры его могут ногой попробовать ненароком оторвать или вдавить, что может вызвать поломку.

Пассажир нечаянно может зацепить диагностический разъём ногой

Но, как мне кажется, конструкторы АвтоВаза решили сэкономить на проводах, и не вести колодку диагностического разъёма в более удобное место. Да и не было у них цели сделать этот разъём для постоянного подключения. Хотя именно к этому разъёму и подключаются бортовые компьютеры, такие как Multitronics VC731.

Инструкция по диагностике Volkswagen Polo своими руками с помощью ноутбука или смартфон через OBD2 разъём

Определить, где находится OBD разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для Хендай Солярис зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Фольксваген Поло».

Для определения типа OBD2 протокола и поддерживаемых вашим авто режимов диагностики можно на странице: «Режимы диагностики и протоколы автомобилей Volkswagen».

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Фольксваген Поло»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для Volkswagen Polo

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2021 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 1996 года выпуска в том числе с Volkswagen Polo.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

Обобщение

Гранту легко диагностировать – разъем ничем не закрыт, доступен из салона. Для ВАЗ 2110, 2111, 2112 можно сделать простой переходник или купить готовый из Китая.

Сам разъем используем для подключения сканера и работы с ошибками либо для подсоединения бортового компьютера.

Инструкция по работе со сканером ЕЛМ327 и ход действий, если загорелся «чек» — здесь.

Полная таблица кодов ошибок на Гранте – по этой ссылке.

Распиновка некоторых моделей ЭБУ Фольксваген Поло

Прошивка ECU Фольксваген Поло (программирование ЭБУ «на столе») осуществляется со снятием блока. Перепрошивка возможна с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим.

В статье «Компьютерная диагностика Volkswagen Polo своими руками» имеется более подробная информация о типах ЭБУ, а так же о способах их прошивки.

Назначение контактов:

Число контактов в колодке : Номер контакта

• GND: 94:1
• K30: 94:5
• K15: 94:87 + 94:92
• CAN(H/L): 94:68 94:67
• GPT: 60:52 60:53 60:36

Число контактов в колодке : Номер контакта

• GND: 94:1
• K30: 94:5
• K15: 94:87
• CAN(H/L): 91:68 91:67
• GPT: 60:36 60:52 60:53

Число контактов в колодке : Номер контакта

Число контактов в колодке : Номер контакта

• GND: 94:1
• K30: 94:5
• K15: 94:87 + 94:92
• CAN(H/L): 91:68 91:67
• GPT: 60:36 60:52 60:53

Диагностический разъем Лада Гранта

• Диагностический разъем Лада Гранта – возможность скоростного обмена данными между устройствами автомобиля и диагностическим оборудованием.
• Стоит отметить скорость работы и возможность подключения дополнительного оборудования, которого не хватает владельцу Лады Граты.

При каждом прохождении ТО, автомобиль получает обновления предустановленных параметров на RAM-памяти. Особым преимуществом является возможность считывания поточных данных с устройств автомобиля, что в свою очередь, упрощает процесс определения поломки и ее последующего устранения.

Что касается использования диагностического разъема в повседневных целях

1. Как было сказано выше, разъем диагностики Лада Гранта предоставляет возможность расширения функций автомобиля. Среди таковых можно выделить:
2. • подключение мини-бортового компьютера Multitronics VC731;
3. Такой шаг позволяет владельцу отслеживать поточную температуру двигателя, так как таковой опции не предоставляет производитель авто.

Также среди дополнительных возможностей появляется опция считывания кода ошибки, а также возможность контроля оборотов «вентилятора». В предустановленном производителем ПО, максимальный уровень оборотов достигается при температуре в 100 – 110 градусов.

• Подключение адаптера OBD2 -> Bluetooth ELM 327;

Устройство довольно функциональное, а также совместимо, как с ПК, так и смартфоном под управлением android. Для просмотра поточных данных устройств автомобиля необходимо установить на смартфон приложение torque (совершенно бесплатное).

• По средствам связи адаптера OBD2 -> Bluetooth ELM 327 со смартфоном можно просмотреть следующие параметры Лады Гранты:
• • revs;
  • speed;
  • coolant;
  • accel;
  • throttle;
• • vacuum.

1. Если же речь идет о подключении в диагностический разъем адаптера ELM327, то предоставляется возможность прочитать такой параметр как “Счетчик пропусков воспламенения в цилиндре, а также непосредственно определить сам номер цилиндра.

Разъем диагностики Гранта: тип; схема

Диагностический разъем Гранта имеет 16-ти контактный тип ODB-II. Сама же схема контактов (находится в свободном доступе) состоит из штатного заземления кузова Лады Гранты (4), а также штатного сигнального заземления (5).

• Что касается выделенных линий для подключения сигнализации, бортового компьютера: (6 – выделенная линия CAN (класс – High), J-2284) и проведения диагностики (7 – К-линия диагностики SO 9141-2 и ISO/DIS 14230-4); (14 – Линия CAN-Low, J-2284); (15 – L-линия диагностики ISO 9141-2 и ISO/DIS 14230-4).
• Контроль безопасности автомобиля, а в частности ввод/вывод данных иммобилайзера – (14 – Input/Output for VTM-4 and immobilizer control).

Медленная диагностика считывания поточных данных для определения общего состояния систем автомобиля (9 – SCS (Service Check System)). Обновление ПО, внесение изменения в установки на RAM-памяти (12). Что касается питания, то тут необходимо обратить на контакт под номером 16 (Питание от аккумулятора (12В)).

Имея сведения касательно типа и схемы контактов, владелец Лады Гранты имеет возможность подключения различных устройств, среди которых можно выделить бортовой компьютер или же сканер.

Где находится диагностический разъем на Гранте?

1. Где находится диагностический разъем Лада Гранта знает каждый владелец или же потенциальный покупатель.
2. Если же вы озадачились вопросом, где находится разъем диагностики – вот простой и лаконичный ответ: привычное размещение диагностического разъема изменено, а именно перенесено под левую часть бардачка, непосредственно над решеткой вентиляции.
3. Чтобы получить доступ к разъему необходимо вывинтить несколько болтов крепления защитной заглушки.

Автор всех статей на сайте!
Собственный сервис “Нью-Лайн Авто”
Все виды работ.

<
Диагностический разъем Лада Гранта: расположение; тип ODB-II; схема Ссылка на основную публикацию

Распиновка OBD 2

Описание:

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Доступ и расположение:

Распиновка:

Пример на фото:

Выводы и их назначение:

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Особенности сканирующего комплекта «сканматик-2»

Обозначенный набор можно без труда отыскать в торговой сети. Он подходит к такой вещи, как диагностический разъем на автомашине Лада Гранта, но потребует привлечение ноутбука. Комплектация «Сканматик-2» изначально предусматривает присутствие сканирующей программы.

Для собственноручного диагностирования первым делом загружаем ноутбук и активируем потребную программу. С помощью кабеля «USB» — формата коммутируем компьютер с диагностической розеткой автомобиля. В диспетчерском меню устройств «Windows» обнаруживаем появление «свежего» «COM» — порта, которому производим «прописку» в настройках.

В диагностический разъем вставляем шнур с «OBD-2» — разъемом, который с «USB» — кабелем коммутируется посредством имеющегося в наборе поставки переходника. Контролируем свечение зеленой лампы , которой оснащен диагностический разъем «OBD», что свидетельствует о корректности подсоединения.

Если идентификация не осуществляется автоматически, то возможно вручную избрать наименование модификации (в нашем варианте — «ВАЗ») из присутствующих в программном реестре версий. На дисплее отобразится меню, позволяющее выбрать ЭБУ. Бывают случаи, когда программе не удается определить марку бортового контроллера, например, при имевшей место ранее «перепрошивке» ПО.

После того, как произошло установление связи между ЭБУ и диагностирующим средством, на экране отображается список, содержащий режимы диагностики. Выполняем вход в рабочее окно и получаем возможность просмотреть перечень параметров, а также выполнить регулировку их настроек.

Какое масло лучше заливать в двигатель Лада Гранта 8 клапанов

Лада Гранта в замена масла

Коробка передач Лада Гранта

Для пользователя машины Лада Гранта доступно создание набора параметров, которые впоследствии можно извлечь из списка значений, заранее присутствующих в программе. К примеру, таким методом можно создать определенный набор, позволяющий проверить холостой ход мотора, а затем сохранить данные и применять в последующем неограниченное число раз.

https://youtube.com/watch?v=ck2BrpAvg4Y%3Ffeature%3Doembed

По завершении диагностического процесса возвращаемся в программное меню по выбору ЭБУ и деактивируем зажигание.

Расположение разъема для диагностики у VW Polo седан и лифтбек

Диагностический разъем стандарта OBDII расположен в нижней части панели приборов, слева от блока предохранителей.

Применяется стандартный для концерна VAG разъем, типа OBD 2. Общение происходит через стандарт ISO 9141-2K-Line. Количество пинов – 16, трапециевидной формы. Тип шины связи — CAN.

Схемы расположения разъёмов и наглядные фото представлены ниже.

Фото расположения колодки:

Детальнее рассмотреть позицию можно на фотографиях и схемах. С расположением электронного блока управления можно ознакомиться по ссылке в статье «Диагностика Volkswagen Polo». Далее представлена распиновка OBD2 разъема.

Где находится диагностический разъем в ладе гранта

Чтоб найти диагностический разъем в Гранте, следует заглянуть под переднее пассажирское место. В том месте, где должны быть ноги пассажира, предусмотрено небольшое пространство, над которым расположен бардачок. На левой стенке этого углубления вы найдете вентиляционную решетку, через которую осуществляется продувание при включенной печке. Прямо над этой решеткой расположен диагностический разъем.

Чтобы до него добраться и установить подключение, придется открутить несколько болтов с заглушки. Разъем достаточно крупный и имеет своеобразный внешний вид, поэтому вряд ли вы его не заметите.

https://youtube.com/watch?v=UGpYrQFmN80%3Ffeature%3Doembed

Рекомендуется быть аккуратным, подключая адаптер к диагностическому разъему Лады Гранта. Дело в том, что расположение разъема не слишком удобное. Из-за этого при включенном адаптере всегда есть риск, что пассажир заденет его ногой. В принципе, сам по себе адаптер держится в разъеме достаточно прочно.

Однако если пассажир хорошо ударит (а это чаще всего происходит совершенно случайно), то он запросто сломает и разъем, и адаптер. Самым простым решением будет или предупредить пассажира не двигать ногами слишком активно (что не всегда помогает), или не ездить с установленным в разъем адаптером.

Что проверяется при диагностике, и на каких автомобилях это возможно

Производители LADA постоянно совершенствуют выпускаемые модели, одновременно улучшая техническое, технологическое оснащение. Исключением являются только модели, где нет ЭБУ, до 1996 г.в.

Так же могут возникнуть проблемы при диагностике авто до 2000г.в, но в любом случае на данных моделях есть разъем, понадобиться переходники (с 12 pin на 16 pin), или использование VAG кабеля-адаптера 12 pin.

Компьютерная диагностика возможна на следующих моделях ВАЗ:

• 2104 – 2107 (в том числе до 2007г);
• 21053 – 21074 от 2021 г (евро3);
• 2108, 2109, 21099;
• 2110, 2111, 2112, 2113, 21124, 2114, 2115;
• 2121 и другие модификации «Нива»;
• Лада-Приора и Лада-Калина, Гранта, Веста, Ларгус, X-Ray.

Зачем требуется диагностический разъем?

Каждый раз, когда автолюбитель направляет свое авто на технический осмотр (несмотря на причину, будь то восстановление после аварии или грядущая продажа), по его результатам обновляется вся информация об осмотренном автомобиле, и все эти сведения направляются для их визуализации через бортовой компьютер или посредством установленной программы на смартфоне.

Если в машине обнаруживается малейшая поломка, сведения о ней сразу фиксируются в бортовом компьютере, что позволяет исправить ее в процессе ТО, а не оставлять на потом. Явным минусом данного процесса является, в первую очередь, то, что сведения предоставляются с существенными отклонениями.

В подобном случае только профессионал сможет в точности определить характер поломки, сведения о которой переданы с ощутимой погрешностью. Однако, если отклонение от нормальных показателей существенно, дело обстоит явно не в обычной погрешности передаваемой информации.

Гранта диагностический разъем расположение

Со временем перетирается бачок омывателя, т.к. от вибраций он постоянно трется об кузов. Достаточно проклеить изолоном (или любым материалом шумо- или виброизоляяции) пространство под бачком.

Устраните возможность попадания влаги в салон из подкапотного пространства

Через участок жгута проводов от ответвления на датчик коленвала до входа в кузов возможно попадание влаги в салон. Обмотайте изолентой указанный участок жгута проводов.

Устраните возможность попадания влаги в салон из-под днища

Зачастую отсутствует заглушка в днище, через которую возможно попадание влаги в салон. Приобретите 30-миллиметровую заглушку (2108-5112090), нанесите на нее мастику или герметик, установите в указанное место.

Защита от коррозии ступицы колеса

Со временем вода, проникающая под заглушку дисков, вызывает коррозию. И в самый неподходящий момент гайка может не отвернуться. Во избежание этого обильно смазываем ступичную гайку. Также промазываем тончайшим слоем места контакта ступицы и колесного диска, во избежание прикипания диска к ступице.

Где находится диагностический разъем ЭБУ на гранте?

Диагностический разъем находится в районе центральной консоли, под бардачком. Если засунуть голову в ноги переднего пассажира и взглянуть вверх, то увидите такую картину

Отключение сигнализатора непристегнутого ремня на гранте

Чтобы однократно отключить зуммер сигнализатора непристегнутых ремней безопасности нужно включить зажигание, нажать и удерживать кнопку сброса суточного пробега, дважды в течение не более 10 секунд пристегнуть и отстегнуть ремень безопасности водителя. Однократная блокировка будет отключена, если зажигание будет выключено на время более 60 секунд.

Чтобы отключить зуммер сигнализатора (звук) непристегнутых ремней безопасности на бессрочную блокировку нужно включить зажигание, нажать и удерживать кнопку сброса суточного пробега, дважды с промежутком не более 5 секунд пристегнуть и отстегнуть ремень безопасности водителя. Чтобы включить обратно сигнализатор (звук) нужно проделать то же самое, но трижды.

Хотелось бы затронуть интересную для меня тему. Я думаю, тема интересна не только мне.ДИАГНОСТИКА АВТО через диагностический разъем.Немного предистории.

Когда я только купил предыдущий авто в 2009г (Nissan Wingroud 2003г QG18 4WD), то сразу прикупил к нему новинку для того времени — маршрутный компьютер Мультитроникс RI-500. Вещь для меня оказалась очень полезная и прикольная. Через какое-то время я решил обновить на нем прошивку. Для этого требовался специальный адаптер — K-Line.

Я его благополучно купил через интернет, обновил прошивку мультитроникса, и тут началось самое интересное. Как оказалось, с помощью этого адаптера можно не только было обновить прошивку мультитроникса. Даже наоборот. Основное предназначение этого адаптера K-Line заключалось в диагностике автомобиля.

Я сутками читал интернет, десятки и сотни мегабайт тратил на скачивание всяких программ — все в пустую. Диагностика не шла. Не в даваясь в дебри, скажу, что проблема оказалась в том, что БОЛЬШИНСТВО японских авто для внутреннего рынка используют для диагностики СВОЙ СПЕЦИАЛЬНЫЙ протокол, и всякие программы с поддержкой стандарта OBDII абсолютно не могли подключиться к этим авто.

Случайно попалась ветка на дроме с ОДНОЙ ЕДИНСТВЕННОЙ на то время программой, работающей из под DOS. Чет даже не помню щас ее название. Потом нашлась, опять же, одна единственная прога для Ниссанов под винду — OBD SCAN TECH. Процесс пошел. Начал развиваться проект TECU (тогда еще JOBD), потом пошли проги под смартфоны. На данный момент с программами все хорошо.

Коды ошибок на ладе гранта

https://youtube.com/watch?v=Nj0sMIVqS9Y%3Ffeature%3Doembed

Следует более подробно коснуться темы, посвященной кодам ошибок на автомобиле, хотя тема эта не отличается особой любовью со стороны автолюбителей, которые предпочитают предоставлять решение возникшей проблемы профессионалам из автосервиса. Даже сама диагностика автомобиля Лада Гранта проводится в автосервисе, а не с приложением собственных сил и знаний.

Хотя, как было уже сказано выше, все коды неисправностей и ошибки автомобиля Лада Гранта указаны в технической документации, которая в обязательном порядке сопутствует транспортному средству, владелец авто редко уделяет время самостоятельному решению проблемы и предпочитает обратиться в автосервис, где ему обязательно окажут необходимую помощь.

Возможное использование разъема угонщиками

Диагностический разъем может быть использован, в том числе, угонщиками, поскольку в нем присутствует функция прямого взаимодействия с такой способностью автомобиля, которую ему придает встраиваемый иммобилайзер. К счастью большинства владельцев ТС, данный способ угона ТС используется злоумышленниками крайне редко, ввиду его повышенной сложности.

На всякий случай, водителю могут посоветовать в любом автосервисе, куда он обратится, приобрести специальную схему, которая будет по-другому распределять контакты, при попытке угона автомобиля, что сделает невозможным отключение защиты в исполнении угонщика.

Частые вопросы по автодиагностике через компьютер или смартфон Volkswagen Polo

Рассмотрим наиболее популярные моменты, связанные с сервисом Поло.

Определение ошибок, их расшифровка

Считывание ошибок осуществляется сканером из памяти блока управления. В стандарте OBD2 предусмотрена специальная стандартизация неисправностей.

Ошибка состоит из пяти символов. На первой позиции стоит определитель неисправной системы:

• P – двигатель, коробка передач;
• B – салонная электроника, системы безопасности;
• C – неисправности ходовых узлов;
• U – ошибки внутренней шины обмена.

Вторая позиция – специфика обнаруженного дефекта:

• 0 – общий для OBD2 определитель;
• 1, 2, 3 – зарезервированный номер VAG.

На третьей позиции находится определитель самой ошибки:

• 1, 2 – топливная система (подача), узлы очистки выхлопных газов;
• 3 – зажигание;
• 4 – системы контроля токсичности;
• 5 – узлы, отвечающие за холостой ход и стабильность оборотов;
• 6 – электронные блоки управления;
• 7, 8 – определитель коробки передач, редуктора.

Сканер транслирует полученную информацию об ошибках в диагностическое ПО. На этом этапе происходит расшифровка кодированного пакета. Мастер видит сведения о неисправностях понятном виде.

Диагностический разъем гранта и ваз 2110

На панели приборов загорелся «чек» и нужно узнать код ошибки? Машина странно себя ведет или нужно подключить бортовой компьютер? Для этих манипуляций создали OBDII порт. Узнаем, где найти диагностический разъем Гранта и чем отличается этот порт от ВАЗ 2110.

Диагностический разъем Гранта: где находится

ОБД порт активно используют в машинах по всему свету с 2001 года. АвтоВАЗ стал ставить OBDII на свои модели начиная с Калины – до этого на десятое семейство ставили 12-пиновый штекер.

На фото – пример установленного сканера ELM327.

Диагностический разъем Гранта не требует инструментов для доступа – можно найти и использовать «в слепую». На Калине для подключения потребуется извлекать заглушку возле рычага КПП.

Ищем ОБД2 на Гранте:

• Сидя на переднем правом сиденье находим крышку бардачка;
• Кладем руку на нижнюю грань крышки и ведем влево до центральной консоли;
• Рука упрется в диагностический разъем.

Как визуальный ориентир смотрим на решетку вентиляции у ног переднего пассажира – над ней расположен нужный штекер.

Смотреть на сам порт не обязательно – его легко найти и с водительского кресла. Главное – знать, где искать.

Общие вопросы по ОБД2 на Гранте

Разберем вопросы по OBD2 на Гранте – схема, для чего он нужен.

Как можно использовать разъем

Основные варианты применения ОБД2 в Гранте:

• Подключение сканера для проверки автомобиля и работы с ошибками;
• Установка и подключение бортового компьютера типа Штат или Мультитроникс.

Работа с диагностическим сканером подробно и пошагово описана по ссылке.

Подключить бортовой компьютер будет полезно – так можно:

1. контролировать температуру двигателя;
2. получать коды ошибок сразу при их возникновении;
3. принудительно включать вентилятор охлаждения.

Схема диагностической колодки

Схема контактов колодки представлена на картинке:

Распиновка колодки может пригодиться при изготовлении переходников на ОБД2.

Диагностика 2110

ВАЗ десятого поколения получил диагностическую колодку 12-пин. Такие стали устанавливать на автомобили по мере ввода норм Евро-3 и выше.

Почему на десятку не подходит ОБД2

Лады десятого семейства получили свой вариант подключения для диагностики. К нему не подключишь стандартный штекер международного образца – потребуется вмешательство.

Причина – у десятки разъем на 12 пин. У OBD2 16 пин.

Адаптер под ЕЛМ327 и ОБД2

Новость – можно собрать переходник для десяток. Нужно:

• Схема подключения;
• 4 провода;
• Новый штекер OBD2 формата (если не хочется каждый раз подсоединять провода напрямую к сканеру).

На разъем 2110 нельзя подключить ОБД2 сканер напрямую – нужен либо переходник, либо прямое соединение нескольких контактов согласно схеме ниже.

Схема переходника для десятки требует работы с четырьмя контактами. Не нужно лезть во все 12.

Гранту легко диагностировать – разъем ничем не закрыт, доступен из салона. Для ВАЗ 2110, 2111, 2112 можно сделать простой переходник или купить готовый из Китая.

• Сам разъем используем для подключения сканера и работы с ошибками либо для подсоединения бортового компьютера.
• Инструкция по работе со сканером ЕЛМ327 и ход действий, если загорелся «чек» — здесь.
• Полная таблица кодов ошибок на Гранте – по этой ссылке.
• Пишите комментарии, задавайте вопросы.

Где находится разъем для диагностики у лады гранты

Вне зависимости от года выпуска LADA KALINA, вход для диагностики расположен справа от водителя, рядом с вентиляционной решеткой печки, у ног пассажира (слева от пассажира). Расположение указано на схеме цифрой 7.

Диагностический разъем автомобиля Lada Granta

Диагностический разъем автомобиля Lada Granta спроектирован по стандарту OBD-2. У Лада Гранта диагностический разъем позволяет считать практически всю информацию о составе смеси и иные данные, хранящиеся в контроллере автомобиля. Это режим работы топливной коррекции, температура охлаждающей жидкости и всасываемого воздуха и др. данные.

На фото стрелкой указано расположение диагностического разъема. Своими руками снять и установить Diagnostic Link Connector не так уж сложно. Для самостоятельного снятия ЭБУ отсоединяется минусовой провод бортового аккумулятора, выворачивается винт крепления обивки пола.

Ошибка р0523, как исправить?

Одной из самых характерных ошибок автомобиля Лада Гранта является ошибка, обладающая цифровым кодом 0523 (более точная индексация Р0523). Согласно прилагаемого к ТС техпаспорта, такая ошибка означает, что «коробка-автомат» сигнализирует о чрезмерно увеличенном уровне подачи масла.

Зачастую, это неисправность электрических компонентов двигателя. Каким образом можно исправить поломку в автомобиле Лада Гранта по коду ошибки 0523? Если при проведении тест-драйва лампа, которая сигнализирует о неисправности, загорается, механик старательно проверяет все компоненты датчика давления, все провода и места их соединения, при необходимости меняет поврежденные элементы и проверяет всю систему еще раз.

В случае если проблема все еще актуальна, проверяется двигатель и все масляные каналы, по которым к нему подается моторное масло. Если данная проверка ни к чему не провела, двигатель автомобиля подвергается проверке на утечку масла. При обнаружении серьезной поломки в двигателе, может потребоваться его замена.

Расположение OBD2 диагностического разъема у Лады Гранта — фото и распиновка

Чтобы провести диагностику и подключится к «мазгам» автомобиля с инжектором, необходимо знать, где располагается OBD2 диагностический разъем. Так же для подбора сканера для диагностики следует знать распиновку не только OBDII выхода, но и ЭБУ (электронного блока управления).

Инженеры ВАЗ, при разработке Лады Гранта предусмотрели не совсем удобное расположение диагностической колодки, поместив её справой стороны центральной колонки, со стороны пассажира.

Разъем не прикрыт крышкой, но на половину скрыт внутренним облицовочным пластиком салона. Вставлять адаптер необходимо снизу вверх, что так же затрудняет доступ и ориентацию коннекторов. Тип разъема — OBD2 16 pin (16 контактный).

Способ применения

ДР делает возможным считывания информации с машинного механизма, который следит за исправной работой всех элементов машины. На основе предоставленной информации специалист автосервиса может изучить предоставленные коды ошибок в функционировании устройств Лады Гранта.

Через него становится возможным получение сведений с датчиков, которые отмечают возможные поломки в функционировании двигателя. Для применения разъема требуется специальное оборудование. Вполне соответствующим считается адаптер, имеющий обозначение ELM 327.

Электроусилитель руля

Когда зажглась диагностическая лампочка ЭУР либо через некоторый промежуток времени включается/выключается электроусилитель руля, вначале нужно проверить ЭРУ посредством диагностического разъема. Здесь поможет Open Diag (приложение) вкупе с адаптером ОБД-2 либо сканерами:

Диагностический процесс призван указывать, где находятся ошибки, расшифровывать их для дальнейшего ремонта исходя из вида неисправности. Кроме того, проверку выполнять вполне реально и без сканера:

1. У замка зажигания под рулем находится 8-контактный разъем (черный). Требуется демонтаж кожуха у рулевой колонки (снизу вывернуть винты крепежа).
2. Вставить скрепку, замкнув два контакта.
3. Включить зажигание и наблюдать за контрольной лампой.
4. Первым сигналом станет продолжительное горение лампы («1»).
5. Необходимо вести счет последующих коротких сигналов, то есть если 3 коротких, соответственно, «3».
6. Должен в нашем случае образоваться код «13».

https://youtube.com/watch?v=nGp1hOMqQ30%3Ffeature%3Doembed

Выбор оборудования для диагностики Volkswagen Polo седан

Расположение разъема OBD2 необходимо знать для подключения адаптера или сканера, а так же в некоторых случаях программатора. Ниже представлен небольшой список рекомендуемого оборудования для диагностики моделей Volkswagen Polo:

1. U281 CAN VW-AUDI – автономный прибор для определения неисправностей автомобилей концерна VAG;
2. Autel MaxScan VAG405 – сканер с интегрированным дисплеем и расширенной базой поддерживаемых ЭБУ;
3. SUPER VAG K + CAN 2.0 – мультифункциональный прибор для управления модулем иммобилайзера и другими электронными узлами;
4. Bosch KTS 540 – мультимарочный сканер, заточенный под работу с блоками управления семейства BOSCH.
5. Отдельно стоит упомянуть дилерский сканер VAG. Прибор позволяет произвести полный сервис семейства WV POLO, определить нетипичные ошибки.

Для более подробного изучения вопроса рекомендуется прочитать статьи по данной теме:

Где находится диагностический разъем на Ладе Гранта

Порт ОБД активно используется в автомобилях во всем мире с начала 21 века. Концерн АвтоВАЗ начал устанавливать OBDII порт в своих моделях, начиная с Лады Калина. Кстати, на десятом семействе до этого периода стоял 12-пиновый штекер.

Примечание: для диагностического разъема Гранты не нужны приборы для доступа, поскольку обнаружить и применять вполне реально вслепую. К примеру, на Ладе Калина для подключения следует доставать заглушку рядом с рычагом КПП.

Задача диагностического разъема авто заключается в скоростном обмене данными с приборами диагностики. Это дает возможность как считывать, так и удалять коды ошибок, проводить корректировку некоторых предустановок в RAM. Кроме того, возможно считывание текущего значения идентификаторов датчиков, заданных на Ладе Гранта. Однако, чтобы иметь возможность применять данные функции, прежде следует знать, в каком месте находится собственно диагностический разъем.

Тема

Информация о теме

Пользователи, просматривающие эту тему

Эту тему просматривают: 1 (пользователей: 0 , гостей: 1)

1. 22.07.2010,

2. 20.05.2010,

3. 30.11.2009,

4. 10.09.2009,

5. 26.06.2009,

• Вы не можете создавать новые темы
• Вы не можете отвечать в темах
• Вы не можете прикреплять вложения
• Вы не можете редактировать свои сообщения

• BB коды Вкл.
• Смайлы Вкл.
• [IMG] код Вкл.
• HTML код Выкл.

Диагностический разъем Гранта

ОБД порт активно используют в машинах по всему свету с 2001 года. АвтоВАЗ стал ставить OBDII на свои модели начиная с Калины – до этого на десятое семейство ставили 12-пиновый штекер.

На фото – пример установленного сканера ELM327.

Ищем ОБД2 на Гранте:

• Сидя на переднем правом сиденье находим крышку бардачка;
• Кладем руку на нижнюю грань крышки и ведем влево до центральной консоли;
• Рука упрется в диагностический разъем.

Как визуальный ориентир смотрим на решетку вентиляции у ног переднего пассажира – над ней расположен нужный штекер.

Смотреть на сам порт не обязательно – его легко найти и с водительского кресла. Главное – знать, где искать.

Диагностические коды OBD-II PID

Многие автомобили имеют бортовые диагностические системы (OBD-II — бортовая диагностика версии 2), которые позволяют диагностировать наличие у автомобиля определенных показателей трансмиссии, выбросов и других параметров. которые находятся вне допустимых диапазонов. Когда диагностическая система обнаруживает проблему, она выводит код OBD-II, также называемый PID (идентификатор параметра), который может быть прочитан сканером OBD-II.

Чтобы получить код, просто нужно подключить сканер OBD-II к разъему передачи данных, который обычно находится под приборной панелью со стороны водителя.

После подключения сканер считывает PID-код, который затем можно использовать для диагностики проблемы. Как только будет PID, можно выйти в Интернет и посмотреть, что означает код.
