Где находится диагностический разъем шевроле кобальт

Описание книги

Книга по ремонту Chevrolet Cobalt

Эксплуатация любого автомобиля Chevrolet Cobalt невозможна без знаний его устройства, особенностей обслуживания и ремонта. Не имеет значения, кем будут производиться необходимые работы, — каждый водитель просто обязан знать элементарные процедуры ухода и устранения неполадок.

Книга по ремонту Chevrolet Cobalt содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.

Руководство по ремонту Chevrolet Cobalt разделено на главы:Устройство автомобиля (описываются общие сведения и паспортные данные автомобиля);Инструкция по эксплуатации (подготовка к выезду, рекомендации по безопасности движения);Неисправности в пути (советы, которые помогут Вам в случае неожиданной поломки в дороге);Техническое обслуживание (подробные рекомендации по проведению всех процедур обслуживания);Инструкции по ремонту (двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Chevrolet Cobalt);Электрооборудование (подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Chevrolet Cobalt).

Любая из процедур ремонта Chevrolet Cobalt приведена по принципу от простого к сложному: от простейших операций по обслуживанию, регулировке, замене деталей, до глобального ремонта со сборочно-разборочными работами.

Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Chevrolet Cobalt высококвалифицированными автомеханиками.

Книга «Chevrolet Cobalt. Устройство, обслуживание, диагностика, ремонт» необходима, чтобы диагностика и ремонт Chevrolet Cobalt могли быть сделаны профессионально и быстро даже владельцем автомобиля, который ещё имеет мало практического опыта.

Причина и признаки

На протяжении полугода бортовой компьютер HobDrive на моей магнитоле частенько предупреждал о превышении порога долгосрочной топливной коррекции:

На фотографии выше значение уже запредельное, на момент первых звоночков оно было в пределах 10–15%, потому обходилось без срабатывания Check Engine. Я же в свою очередь игнорировал это, ибо как говорится “на скорость не влияет”. И действительно, если обратиться к графикам этого параметра (как правило, в диагностических программах зовется LTFT), то можно обратить внимание, что подсос воздуха изменяет пропорцию топливной смеси лишь на холостом ходу, а под нагрузкой процент коррекции снижается и его последствия становятся менее заметными.

По-хорошему, значения этого параметра должны быть в пределах нуля с небольшой погрешностью. Конкретно на кобальтах и Р4 равонах уже с завода коррекция могла уходить в сторону процентов эдак на 5. Для понимания, ошибка P0171 срабатывает лишь при достижении значения долгосрочной коррекции значения в 30%, которое и является максимальным. Ездить автомобиль, конечно, не перестанет, но на свечах начнет образовываться белый налёт от бедной смеси и возникает риск перегрева локальных участков двигателя, вплоть до прогара клапанов. Из косвенных признаков: нестабильные обороты и вибрация, потеря мощности и повышенный расход топлива.

Иными словами, если ваш автомобиль относительно новый, и “чек” вылез на пробеге 30−40−50 тыс. км без звуков явного подсоса воздуха под капотом, то первым делом проверяем клапан адсорбера.

Устранение ошибок и сброс

Устранить ошибки ЭБУ достаточно просто. В программе для считок необходимо найти нужную неисправность и расшифровать ее. Затем, рекомендуется устранить проблему, по которой возникла ошибка. Последним этапом становится сброс. Его можно найти в инструментах программы или действиях.

Многие автолюбители делают ошибку при работе с программным обеспечением, поскольку они «обнуляют» не сами ошибки, а все программное обеспечение, таким образом, остается только оболочка ПО автомобиля. После таких действий, обычно, автомобиль может не запуститься и требуется программная настройка оборудования или замена всего программного обеспечения в целом. Поэтому, рекомендуется в данном случае обращаться на автосервис, где сделают все правильно.

Download the app «Where is my OBD2 port? Find it!»

Click on the links below to download it and install it on your smartphone:

Is your vehicle not in the list? If you would like to help up add to this page accessible to all, please send us your photos via the app

THE REFERENCE IN AUTOMOTIVE ELECTRONIC DIAGNOSTICS

1 rue Marguerite Perey — 56890 PLESCOP — FRANCE

Варианты распиновок

В зависимости от протокола работы допускаются варианты распиновок:

При использовании стандартного протокола ISO 9141-2 он активизируется через пин 7, при этом пины 2 и 10 в разъеме неактивны. Для передачи данных применяются выводы с номерами 4, 5, 7 и 16 (иногда может задействоватся пин номер 15).

При протоколе типа SAE J1850 в варианте VPW (Variable Pulse Width Modulation) задействованы пины 2, 4, 5, а также 16. Разъем характерен для американских и европейских автомобилей Дженерал Моторс.

Использование J1850 в режиме PWM (Pulse Width Modulation) предусматривает дополнительное задействование вывода 10. Такой тип разъема используется на продукции концерна Ford. Для протокола J1850 в любом виде характерно неиспользование вывода с номером 7.Начало формы

Конечно, для многих подобные схемы и описания распиновок разъема OBD2 очень сложны и неестественны. Зачастую, автомобилисты предпочитают периодически отдавать свой авто в профильный автосервис и даже не думать о диагностических разъемах и, тем более, об их распиновках. Но все же стоит признать полезность самостоятельной диагностики. Опытные автомобилисты говорят о том, что иметь диагностический сканер в машине необходимо каждому автовладельцу для оперативной проверки своих сомнений в работе машины, проверки ошибок, настроек и подобного, что прежде всего сэкономит значительные деньги.

Очевидные преимущества самостоятельной диагностики через разъем OBD2:

Удачи вам в дороге и в диагностике автомобиля!

Является ли Chevrolet Cobalt хорошей автомобильной маркой?

Chevrolet Cobalt предлагает исключительное соотношение цены и качества, он предлагает хорошее качество, хорошую практичность для семьи и обеспечивает езду, в которой мало кто может сомневаться. И, для дальнейшего спокойствия, в цену покупки включен план обслуживания на 5 лет или 60 000 км, гарантия на 5 лет или 100 000 км плюс 5 лет/безлимитный пробег Roadside Assist.

Как открыть заднее стекло 2016 Chevrolet Cobalt?

Чтобы снять заднее стекло, откройте распашную дверь. Затем снимите пластиковые фиксаторы в нижнем правом и левом углах. Чтобы высвободить стержень поворотной заслонки из правого и левого фиксаторов, удерживайте стержень и поверните его наружу и вверх.

Как избавиться от статического электричества на моем радиопередатчике?

Совет по FM-передатчику: больше никаких статических помех! – И это когда все это ниже нашей частоты. Так что я просто поставил свой. До 87.7 и сейчас я вам покажу немного, ребята, я увеличу громкость.

Совместимость Chevrolet со сканером ELM327

OBD 2 адаптер ЕЛМ327 совместим с разными моделями Chevrolet, начиная с 1996 года. В этом разделе вы найдете таблицу совместимости автомобилей со сканером ELM327. В списке перечислены годы выпуска, модели. Владельцу необходимо выбрать свой Шевроле в таблице, а система автоматически проанализирует совместимость прибора.

Ошибка P0171

Одна из самых популярных ошибок при срабатывании индикатора Check Engine на приборной панели автомобилей Chevrolet Cobalt и Ravon R4. Если обратиться к расшифровке, то мы можем увидеть её причиной появления бедную смесь. Если не вдаваться в подробности, то под этим термином подразумевается превышение количества воздуха на определенное количество бензина в топливной смеси. Причин для “подсоса” лишнего воздуха предостаточно, но на наших автомобилях узбекского производства можно сразу же сузить круг поиска до проверки работоспособности клапана адсорбера.

ELM327 для Сhevrolet — совместимость, диагностика и программы

Адаптер ELM327 применяется на большом количестве автомобилей, в том числе Шевроле. Устройство несложное в обращении, не требует дополнительной электроники для коммутации. Работает с большинством ПО, которое доступно для свободного скачивания.

Благодаря простоте подключения владельцу не требуется специальных навыков в коммутации сканера. Соединения с ЭБУ осуществляется через OBD2 шину, а отображение информации – через планшет, ноутбук или любое другое мобильное устройство.

В этом разделе вы узнаете:

Важно

Модели старших годов выпуска могут оснащаться разъемом стандарта OBD2, но не поддерживают доступные ISO. Такие блоки диагностируются отдельными средствами.

Приветствую вас! Спасибо за видео урок, на моей Дэу выкрутил свечи а на них белый налёт, т.е. бедная смесь может ли причина быть в Р.Х.Х..

Октавия А5 2008 год, прёт белый дым из трубы что на холодную что через 15 минут после прогрева, свечи щуп без налета, масло доливаю 100 грамм на 8 тысяч. Что может быть? заметил только после того как температура воздуха опустилась ниже + 4

Скажи пжл. по каким признакам, можно определить реальный пробег на кобальте?

Я менял масло в акпп и у меня слилось 5 литров, залил пять литров, поработала попереключался, масло прогналось. Проверил уровень, из отверстия длилось масло, вопрос, откуда взялся в таком случае перелив?!!!

На мой взгляд нужно пружину ослабить!

Спасибо! Очень доступно объяснили, помогло!)

Четко объясняют молодцы ребята 5 с плюсом

Здравствуйте всем.у меня есть вопрос. Скажите пожалуйста. опел вектра автомат корбка не едет,причина какой. Все провод на месте

балон стоит в рб 16 у.е. даже держит выпускной коллектор

Прочёл название,думаю,ну вот,что-то оригинальное человек покажет,,а тут опять банальная болгарка.Автор даже мысли не допускает,что так могут ВСЕ!

супер. отличное видео

отпишитесь, на крузе также?

Вы е блан ы там стопочное кольцо было

Когда у вас будет Авто ремонт на лайк бесплатно

Отличное видео! Разобрал, что то не в попад говорил, в итоге горсть железок в мусор.) Название видео хоть поправь, согласно правил русского языка. Техника чистоту любит, шкив деформирован, отвёрткой лез в полость ротора насоса, где даже микро-царапина мощно понижает КПД, не говоря об обязательной замене всех резиновых уплотнителей.

Ravon в переводе на русский значат – Легкий путь
Соответствует по любому)

Спасибо вам. Сегодня уменьшил зазор до 1 мм все работает как часы. До этого провалы в стоячем положении на D, провалы при разгоне, коробка пиналась. Уважаю таких толковых людей

Запах рыбы в салоне авто без проблем удалял средством OdorGone Auto, результат 100%.

Только наши суровые парни лезут в бензобак с сигаретой.

пиропатрон ставть от ласетти, просто снаружи, не разбирая подушку круза

Привет, Салам, у меня Шевролет круз 1.8 пробег 101000 думаю когда менять ремень грм по регламенту написано 150000 дайте совет менять?

Для новичков — 2 из 5

Наиболее распространенными причинами утечек змеевика испарителя являются забитая сливная линия или ржавый поддон для конденсата. Сливная линия может быть забита всевозможными вещами, такими как насекомые, плесень или грязь, что означает, что воде, выходящей из теплообменника конденсации, некуда деваться.

OBD connector location for Chevrolet Cobalt LT (2012 —

You will find below several pictures which will help you find your OBD connector in your car.

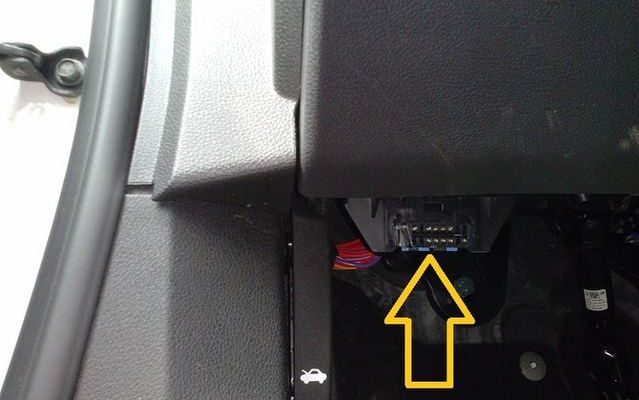

The OBD II socket is located around the pedals

Chevrolet Cobalt LT The OBD port is visible above the pedals on the left

Those pictures were sent by Thank you for your contribution

Сколько стоит заменить тормозные колодки на RAV4 на Chevrolet Cobalt?

Оценка стоимости замены тормозных колодок Chevrolet Cobalt. Средняя стоимость замены тормозных колодок Chevrolet Cobalt составляет от 16020 до 18480 руб. Затраты на рабочую силу оцениваются от 5100 до 6420 руб., а цены на запчасти – от 10920 до 12060 руб.

Только что другану нужно было определить, где находится диагностический разъем Chevrolet Cobalt в автомобиле. Не сложно было отыскать, в этом ролике хорошо видно где расположен диагностический разъем Chevrolet Cobalt.

Диагностика и ошибки ЭБУ Шевроле Кобальт

Почти каждый владелец Шевроле Кобальт сталкивался с тем, что бортовой компьютер периодически выдает ошибки. Они указывают на неисправности в работе системы двигателя и других немаловажных узлов. Первым признаком того, что возникли неисправности — это появление на приборной панели индикатора «Check Engine». Но, не все автомобилисты знают, что это значит. Поэтому, необходимо подключиться к ЭБУ и установить, какая ошибка и неисправность в работе системы.

Как работает привод VVT на Chevrolet Cobalt?

Как работает система изменения фаз газораспределения – и вращается, создавая поток масла. Но не давление масла. Теперь то, что создает это давление масла, когда масло будет течь через маленькие отверстия и проходы. В двигателе создается давление масла.

Cкачать в формате PDF

Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.

Размер файла: 18,9 Mb

электронная книга в формате pdf

Помните, что в комплектацию Вашего автомобиля могут входить не все описанные в руководстве функции. В руководстве по ремонту возможны расхождения с описанием Вашего конкретного автомобиля, а также вы можете встретить описание таких вариантов исполнения и такого оборудования, которые отсутствуют на вашем автомобиле.

Что вы найдете в книге по ремонту Chevrolet Cobalt?

Подробную информацию об устройстве автомобиля.

Алгоритм определения неисправностей, систему ежедневных и периодических проверок, справочную информацию по самодиагностике Chevrolet Cobalt.

Инструкцию по своевременному обслуживанию автомобиля.

Пошаговое руководство по самостоятельному ремонту Chevrolet Cobalt.

All vehicles are equipped with an OBD port to which you can connect your klavkarr diagnostic case. Sometimes, the most difficult thing is to find this port! In order to save you time, we have made available (for free) the information uploaded by our community of tens of thousands of users.

Since the implementation of the OBD standard, each vehicle has a standard 16-pin connector, as described on our OBD presentation page.

The norm states that the port must be located inside the vehicle passenger compartment. Depending on the make and model, it may or may not be easy to locate.

Use our search engine below to locate your OBD2 port!

Where is the OBD2 port in my Chevrolet Cobalt LT (2012 —

Виды разъемов с распиновкой OBD2

В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В.

Оба штекера практически одинаковые внешне и имеют 16-пиновый выход (два рядя по восемь контактов), отличие состоит только между центральными направляющими пазами.

Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем — с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото оба варианта устройств.

Разновидности разъема — Тип A слева и Тип B справа

Ниже представлена схема и назначение контактов в разъеме с распиновкой OBD2, которые определены стандартом.

Нумерация штекеров в разъеме

Общее описание штекеров:

1 — резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;

2 — канал «К» для передачи различных параметров (может обозначаться — шина J1850);

4 — заземление разъема на кузов автомобиля;

5 — заземление сигнала диагностического адаптера;

6 — прямое подключение контакта CAN-шины J2284;

7 — канал «К» по стандарту ISO 9141-2;

8 — аналогично контактам 1 и 3;

9 — аналогично контактам 1 и 3;

10 — пин подключения шины стандарта J1850;

11 — назначение пина задается заводом-изготовителем автомобиля;

14 — дополнительный пин CAN-шины J2284;

15 — канал «L» по стандарту ISO 9141-2;

16 — положительный вывод напряжения бортовой сети (12 Вольт).

Примером заводской распиновки разъема OBD 2 может служить Хендай Соната, где на пин 1 подается сигнал от блока управления антиблокировочной системы, а на пин 13 — сигнал от блока управления и датчиков надувных подушек безопасности.

Как узнать, текут ли мои топливные форсунки на Chevrolet Cobalt?

Симптомы утечки топливных форсунок:

Как снять клапан адсорбера

Особой сложности на Chevrolet Cobalt и Ravon R4 эта процедура не вызывает. Да, на некоторых автомобилях данный клапан расположен снаружи и в принципе никакого демонтажа не требуется, но всё равно — 15 минут не такое уж большое время, которое стоит беречь и продолжать ездить с неправильной смесью.

Из инструментов понадобятся:

Для доступа к клапана придётся демонтировать воздушный фильтр вместе с коробом, гофру воздуховод впускной системы и дроссельную заслонку.

Отворачиваем два самореза с шапкой торкс (звездочка) крышки короба воздушного фильтра:

Для удобства можно шлицевой отверткой ослабить хомут на воздуховоде и отложить крышку в сторону. Далее извлекаем воздушный фильтр и простым вытягиванием на себя и в право к двигателю нижнюю часть корпуса короба:

Снятый короб воздушного фильтра. Как видим, грязь остается на его дне и фильтр успешно выполняет свою функцию.

Воспользуясь случаем чистим её от песка и прочего мусора и откладываем в сторону. Далее нас интересует дроссельная заслонка. Ослабляем хомут на воздуховоде впуска со стороны дросселя и снимаем его. Дабы не проверять на прочность защелки фишек проводки на датчиках и “крокодильчики” для крепления патрубков просто откладываем его в сторону и получаем доступ к заслонке:

Дроссельная заслонка со снятым впускным воздуховодом.

Обнаруживаем достаточно грязную заслонку и приступаем к её демонтажу. Делается это элементарно, нужно открутить четыре болта головкой на десять:

Болты крепления дроссельной заслонки

Фишку проще отсоединить после, ибо с первого раза не сразу понятно как правильно это сделать не сломав её. Хотя те, кто уже менял свечи с таким типом защелки сталкивались и прекрасно знают как с ней совладать 🙂

К сожалению, заснять алгоритм её отщелкивания забыл, попробую показать на фотографии:

Вытягиваем красный язычок на себя простым движением пальца и затем нужно с другой от него стороны (зеленая стрелочка) подлезть шлицевой отверткой и нажать на рычажок защелки. Попасть удастся не с первого раза, но если сделать всё правильно, то штекер без какого-либо усилия отсоединится.

Не забываем заткнуть чистой тряпкой впуск и переходим к нашему злополучному клапану адсорбера. На фотографии выше его можно увидеть прям за зеленой стрелочкой. К нему подходит патрубок от адсорбера и фишка с двумя проводами. Там же находится один единственный болт крепления с головкой на 10, откручиваем его и без фанатизма вытаскиваем клапан из двигателя. Если переусердствовать, можно потерять зеленую шайбу-прокладку, которую неизвестно чем потом заменить.

Отключаем фишку и патрубок. И если с фишкой проводки проблем не возникнет, то для снятия патрубка придется извлечь два “крокодильчика” белого и зеленого цветов. Для их снятия нужно одновременно поддевать их концы отвертками и вытаскивать из зажима. При этом сохраняем аккуратность и стараемся их не потерять. Есть мнение, что крокодилы снимать не нужно, а достаточно просто нажимать на них сверху и одновременно вытаскивать патрубок.

Наступил долгожданный момент истины — проверка клапана на работоспособность. Не отходя от капота сделать это можно элементарно — попробовать продуть его ртом. Клапан является нормально закрытым, то есть без напряжения на соленоиде он не должен пропускать через себя воздух. Если продувается в обе стороны, то вот и причина нашей бедной смеси. Двигатель тянет воздух из бака через адсорбер. Но есть куда более худший вариант событий — когда клапан клинит в закрытом положении. Это ведет к сплющиванию топливного бака, а предпосылками будут посторонние звуки со стороны заливной горловины даже после остановки двигателя.

В моем случае соленоид клапана работал, если подать на него частотный ток то характерный стрекот будет услышан. Да и без демонтажа с автомобиля этот звук является самым громким среди всей симфонии подкапотного пространства. Спутать его работу с чьей-либо еще трудно. Для пущей уверенности на заведенном двигателе с температурой выше 50 градусов по цельсию (на меньшей он не включается) достаточно приложить палец к патрубку от клапана к адсорберу и по прерывистой вибрации будет ясно, что он работает.

Но то, что электрическая составляющая клапана в порядке не значит, что механическая так же выполняет свою функцию. Мембрана банально рвётся и независимо от состояния соленоида просто пропускает через себя воздух. В ситуациях, когда клапан именно заклинил, а не порвалась мембрана, можно попытаться шаманством ненадолго его оживить. На драйве один обыватель залил внутрь него кипяток и в итоге слил пыль от угля, которым наполнен адсорбер и тем самым расклинил клапан.

В моем случае пациент мертв и был заказан новый клапан по коду 96985666. Как всегда сказалась низкая популярность нашего автомобиля на цене этой запчасти. Еще в ноябре 2020 года судя по сообщениям людей они тратили на него не больше двух тысяч. Да, оригинал, но за кусок пластмассы с электромагнитом внутри как-то многовато, учитывая что я в апреле 2021 года отдал за него 3400₽.

На других автомобилях GM применяется визуально похожий клапан, но на просторах интернета не удалось найти отзывов по его реальной применимости вместо нашего. Код — 55593172, цена 800₽ при заказе из Китая и 2000₽ в оффлайн магазинах:

По фотографии явно видно, что разъем отличается, но возможно всё таки найдется желающий и рискнет его заказать с последующей пробой на кобальтах, ибо подобный прецедент выручил бы многих владельцев нашего автомобиля, избавив от переплаты за оригинальный клапан. Вот его размеры, как вариант сравнить с оригинальным перед заказом:

А как временная мера в ожидании получения заказа с новым клапаном я просто заглушил старый:

И на патрубок от адсорбера нацепил обычный топливный фильтр чтобы он не висел в открытую и не тянул в себя грязь. Глушить целлофановым пакетом как делают некоторые побоялся, ибо получится тот же эффект как и при заклинившем в закрытом положении клапане — бак начнет сжиматься от вакуума.

В итоге получаем заказанный оригинальный клапан:

Убеждаемся, что отличий с умершим клапаном нет:

И устанавливаем это всё добро взамен временно заглушенного:

Российский клуб Шевроле Кобальт

Купил себе Автосканер беспроводной ELM-327BT. Поиграться.

Не знал совместим ли он с Кобальтом, выяснилось что совместим, даже определил протокол обмена Кобальта как CAN 11/500.

Через блютус передает данные на телефон (Андроид).

Показывает основные данные из ЭБУ: температуры, расходы, скорость, бензин и т.п. Читает и сбрасывает ошибки ЭБУ.

Ошибок он у меня не обнаружил. Главное что хотел посмотреть — температуру двигателя, параметр такой есть, но почему то показывает он не температуру двигателя, а температуру охлаждающей жидкости. Пока ехал по трассе температура была +86, когда заехал в пробку стала расти, на +99 включился вентилятор и сбил температуру до +84.

Правда программу Андроидскую скачал бесплатную (Torque light), в ней функционал ограничен, а платная стоит 155 руб. В платной по идее побольше возможностей для диагностики.

Купил за 990 руб., но в Китае можно заказать почти такое же за примерно 400 руб.

В общем, теперь готов к появлению ошибок ЭБУ. Правда где то еще надо коды ошибок на Кобальт узнать, чтобы понимать что за ошибки.

Коды ошибок

Теперь расшифруем коды ошибок ЭБУ, которые могут выскочить при подключении бортового компьютера автомобиля к ноутбуку или планшетному ПК:

Коды ошибок Кобальт

Неисправен дополнительный стоп-сигнал

Проверьте сигналы торможения

Неисправна цепь ближнего света левой блок-фары

Неисправен задний противотуманный фонарь

Неисправна цепь ближнего света правой блок-фары

Неисправна цепь габаритного света левой блок-фары

Неисправна цепь габаритного света правой блок-фары

Неисправен фонарь заднего хода

Неисправна цепь ламп подсветки номерного знака

Неисправен левый передний указатель поворота

Неисправен левый задний указатель поворота

Неисправен правый передний указатель поворота

Неисправен правый задний указатель поворота

Снижение мощности двигателя (неисправность в системе управления двигателем, необходимо продиагностировать систему сканером, подключив его к диагностическому разъему)

Пришло время выполнить техническое обслуживание автомобиля

Распиновка General Motors (GM) OBD II diagnostic interface

Should be suitable for most modern GM cars — Buick, Cadillac, Chevrolet, Daewoo GMC, Holden, Opel, Vauxhall. Pinout may be slightly different — depending on model.

Most GM cars produced in 1996-2003 use J1850-VPW interface. GM cars produced in 2003-2006 use J1850-VPW interface or CAN. Most cars produced after 2006 are equipped with CAN bus.

Since 2002, there may be another pinout — GM-LAN (for vehicles equipped with CAN bus)

На распиновку General Motors (GM) OBD II diagnostic interface есть 1 отзыв(а): 1 положительных и 0 отрицательных.

Какая коробка передач у Chevrolet Cobalt?

Все модели идут с 6-ступенчатым автоматом. Передний привод является стандартным, а полноприводный доступен только для моделей с полным приводом.

Стандарт OBD обеспечивает обмен информацией между различными узлами двигателя и электронным блоком управления. Адаптер выполняет функцию декодера. Информационные пакеты считываются с ЭБУ и переводятся в поддерживаемый набор данных. Диагностическое программное обеспечение выводит статистику в доступном для пользователя виде.

Стандарт OBD2 предусматривает пять протоколов обмена информацией:

Тип CAN — более скоростной и работает в дуплексном режиме. Используется на большинстве новых авто. Шевроле поддерживает следующие стандарты передачи:

Функционирование других режимов зависит от типа блока управления.

Не каждый протокол обеспечивает поддержку всех режимов диагностики. Перед использованием прибора проверьте год выпуска штатного блока управления. Чем более новый автомобиль, тем больше режимов поддерживает ЭБУ.

Выберите модель авто и год выпуска, чтобы определить какие режимы диагностики через адаптер ELM327 поддерживает ваш автомобиль, а так же на каком протоколе базируется OBD2 порт. Данные предсталвны на следующие модели и их модификации: Agila, Avalanche, Avalanche 2, Aveo, Aveo 2, Blazer, Camaro, Camaro 5, Caprice 8, Captiva, Cavalier, Celta, Cobalt, Colorado, Corsa, Corvette C4, Corvette C5, Corvette C6, Cruze, Epica, Equinox, Equinox 2, Evanda, Express, HHR, Impala 9, Kalos, Lacetti, Malibu, Malibu 6, Malibu 7, Matiz, Montana, Montana 2, Monte carlo, Niva, Nubira, Optra, Orlando, Prisma, Rezzo, S-10, Sail, Silverado, Silverado 2, Silverado 3, Sonic, Spark, Suburban, Tahoe, Tracker, Trailblazer, Trailblazer 2, Trans Sport, Trax, Uplander, Utility, Vectra, Venture, Volt.

Примечание

(1) — Цифры между скобками (x3) соответствуют количеству транспортных средств одного и того же типа

(2) — Мощность в лошадиных силах по DIN (умножается на 0,736 для мощности в кВт)

(3) — ПИД поддерживается только для основного датчика кислорода (№ 1)

Этот режим возвращает общие значения для некоторых датчиков, таких как:

Этот режим дает стоп-кадр (или мгновенные) данные о сбое. Когда ECM обнаруживает неисправность, он записывает данные датчика в определенный момент, когда появляется неисправность.

В этом режиме отображаются сохраненные диагностические коды неисправностей. Эти коды неисправностей являются стандартными для всех марок автомобилей и делятся на 4 категории:

P0xxx: для стандартных неисправностей, связанных с трансмиссией (двигатель и трансмиссия)C0xxx: для стандартных неисправностей в шассиB0xxx: для стандартных неисправностей по кузовуU0xxx: для стандартных неисправностей в сети связи

Более подробная информация и определение общих кодов неисправностей доступны на странице Стандартные коды неисправностей OBD.

Этот режим используется для очистки записанных кодов неисправностей и выключения индикатора неисправности двигателя.

Примечание: в основном нет необходимости устранять неисправность, которая не была диагностирована или устранена. MIL загорится снова во время следующего цикла движения.

Этот режим дает результаты самодиагностики, выполненной на датчиках кислорода / лямды. В основном это касается только бензиновых транспортных средств.Для новых ECU, использующих CAN, этот режим больше не используется. Режим 6 заменяет функции, которые были доступны в режиме 5.

Этот режим дает результаты самодиагностики, выполненной на системах, не подлежащих постоянному наблюдению.

Этот режим дает неподтвержденные коды неисправностей. После ремонта очень полезно проверить, что код неисправности не появляется снова, без необходимости выполнять длительный тестовый запуск. Используемые коды идентичны кодам в режиме 3.

Этот режим выдает результаты самодиагностики на других системах. Вряд ли он используется в Европе.

Этот режим дает информацию о транспортном средстве, такую ​​как:

Режим 10 (или Режим A)

Этот режим дает постоянные коды ошибок. Используемые коды идентичны кодам в режимах 3 и 7. В отличие от режимов 3 и 7, эти коды не могут быть сброшены с помощью режима 4. Только несколько дорожных циклов без появления проблемы могут устранить неисправность.

Разъем OBD 2 — распиновка

3 — аналогично первому;

Как прочитать ошибки

Для того чтобы считать ошибки необходимо подключиться к портативному или планшетному ПК, а другим концом кабеля к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты будут необходимы для подключения автомобиля к компьютеру и определения кодов ошибок:

Для того чтобы подключиться необходимо найти разъем под кабель. Он находится под рулевой колонкой. Теперь необходимо подключить непосредственно сам кабель и потом ЮСБ-разъем. Оптимальным для использования считаются программы: Open Diag Free, Tyranus Daewoo Scanner, Диагностика ЭСУД (KWP_D) и Chevrolet Explorer v1.7.

Как отключить пневмоподвеску на 2019 Chevrolet Cobalt?

Включите зажигание в положение ON, закройте все двери и сбросьте предупреждения. Выберите функцию управления SETUP в центре сообщений. Выберите функцию AIR SUSPENSION для отображения текущего состояния системы пневматической подвески. Нажмите кнопку RESET, чтобы включить или выключить пневматическую подвеску.

Сегодня речь пойдет о распиновке разъема для диагностики.

Со временем появления в автомобилях электронных систем управления от микропроцессоров также возникла необходимость проверки параметров работы самих блоков и соединительных электрических цепей. С этой целью изобрели оборудование, получившее название OBD (On Board Diagnostic), изначально он только выдавал только информацию о неисправности, без каких-либо уточнений.

В современных автомобилях с помощью разъема OBD с стандартной распиновкой разъема для диагностики к бортовому компьютеру можно подключить специальный адаптер или сканер и провести полную диагностику самостоятельно практически любому автомобилисту. С 1996 года в США была разработана вторая концепция стандарта OBD2, которая стала обязательной для вновь выпускаемых автомобилей.

Назначение OBD2 определить

В Евросоюзе принят EOBD, в основе которого лежит OBD2. Он обязателен для всех авто с января 2001 года. OBD-2 поддерживает 5 протоколов обмена данными.

Зная место расположение и стандартную распиновку разъема OBD2, можно провести проверку авто самостоятельно. Благодаря повсеместному внедрению OBD2 при диагностики автомобиля можно получить код ошибки, который будет одинаковым вне зависимости от марки и модели авто.

Стандартный код содержит структуру Х1234, где каждый символ несет свою смысловую нагрузку:

Распиновка диагностического разъема OBD2 имеет особенный штекер питания от бортовой сети, это позволяет использовать любые сканеры и адаптеры без дополнительных электрических цепей. Если раньше протоколы диагностики показывали лишь общую информацию о наличии какой-либо проблемы, то сейчас, благодаря связи диагностического устройства с электронными блоками автомобиля можно считать более полную информацию о конкретной неисправности.

Каждое подключаемое диагностическое оборудование обязательно соответствует одному из трех международных стандартов:

Расположение диагностического разъема с распиновкой OBD2 для диагностики может сильно отличаться в различных автомобилях. Никакого единого стандарта для местоположения нет, тут вам поможет инструкция по эксплуатации автомобиля или ловкость рук.

Ниже несколько распространенных точек для удобства поиска:

Многие автомобилисты также иногда намеренно переносят разъем распиновку OBD2 в другое не всегда стандартное место, это может быть связано с ремонтом электропроводки или с защитой автомобиля от угона.

Собрал всё это дело обратно и эффект не заставил себя ждать — ошибка исчезла при первом же запуске, а топливная коррекция вернулась в стабильный ноль:

Причем эффект не только на приборной панели и в диагностических программах, а и непосредственно в работе ДВС — находясь в салоне стало трудно понять по ощущениям, заведен ли двигатель. Вибрации пропали абсолютно. И мощность пришла в порядок, пропало ощущение что автомобиль при ускорении кто-то тянет за задницу.

Вывод

Ошибки электронного блока управления на Шевроле Кобальт возникают достаточно часто. Обычно, они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Так, устранение ошибок своими руками не всегда заканчивается хорошо, поэтому при совершении операции стоит быть достаточно аккуратным. При не уверенности, что все пройдет гладко рекомендуется обратиться в автосервис, во избежание поломок.
