Для чего нужен сканер elm-327 и что он дает?

Каждый прибор для диагностики необходим для того чтобы считывать ошибки с вашего автомобиля. К примеру, на панели приборов загорелась одна из лампочек, то можно подключить сканер ELM-327 в разъем к авто (OBD2), а к сканеру подключить ноутбук, планшет или смартфон.

Также можно сбросить CHECK, чтобы он не светился и не раздражал на панели приборов. Но если не устранить неполадку в автомобиле, через некоторое время CHECK снова загорится.

Кроме того, этот китайский прибор может считывать скорость, динамику разгона, температуру, расход топлива и другие необходимые данные.

«звуковая» диагностика

Ford Transit TTG 2.2L TDCi Continental SID208. Чип-тюнинг
Если вы не хотите связываться с компьютером или другой техникой, то самодиагностика может быть выполнена по различным посторонним шумам, которые возникают при движении Ford Focus, запуске двигателя и т. д. К примеру, вы можете запустить мотор и проверить качество сопряжение на основе скорости вращения валов. Помните, что распределительный вал должен вращаться в 2 раза медленнее, чем коленчатый вал.

Основные причины неисправности системы двигателя Форда Фокус 2

Здесь могут возникать такие поломки:

  • ГРМ.
  • Цилиндропоршневой группы.

Прежде чем проводить диагностику, необходимо выполнить подготовительные работы. Для этого проверяем состояние креплений, различных соединений и навесных агрегатов. Если они неправильно установлены, то шум может возникать именно из-за них. Чтобы звуковая диагностикане стала проблемой, желательно разделить ее на определенные области.

Подвеску Ford Focus 2 можно проверять с помощью стетоскопа, который имеет встроенный механический датчик. Заменить ее можно деревянной трубочкой. Обязательно прослушиваем работу навесного оборудования, предварительно сняв ремни крепления помпы, генератора и ГУР. Особое внимание нужно обратить на местах трения.

Мотор Ford Focus 2 нужно прослушивать либо холодным, либо прогретым до рабочей температуры, причем обороты необходимо изменять в динамике. На холостых оборотах может возникать тикающий шум, что является нормой. Также при запуске холодного мотора может возникать стрекот, исчезающий после прогрева.

Если вы обнаружите резкий звук, то это является признаком увеличенного зазора между толкателем клапана и гнездом в головке Ford Focus. Периодический глухой шум же может подсказать о необходимости замены подшипников. Он слышится в любо режиме как на прогретом, так и на холодном моторе.

Процедура снятия решетки радиатора Форда Фокус 2

Это лишь небольшой перечень возможных посторонних шумов в двигателе, свидетельствующем о наличии какой-то неисправности. Такая же диагностика может быть применима к подвеске и другим системам Форд Фокус 2.

Ford transit ttg 2.2tdci. компьютерная диагностика

На панели приборов автомобиля, горел индикатор Check Engine, и предупреждение, о том, что нужно срочно посетить сервис. Естественно, мы подключили диагностический сканер…

В блоке управления двигателя был один код неисправности:

  • P242D – Датчик 3 температуры отработавших газов, банк 1 – высокое напряжение в цепи

Разбираться с этой неисправностью было не нужно, поскольку после чип-тюнинга, необходимости в этом датчике, при работе двигателя, не будет.

Ford transit ttg 2.2tdci. отключение элементов систем dpf и egr

В рекомендации к прошивке DPF_EGR_Off, было написано о необходимости отключения разъёмов: датчика дифференциального давления, датчиков температуры отработавших газов (на этом автомобиле их три), клапана ЕГР и форсунки сажевого фильтра – делаем это…

Форсунка сажевого фильтра…

Датчик дифференциального давления…

Три разъёма датчиков температуры ОГ…

Клапан системы EGR.

Ford transit ttg 2.2tdci. программирование эбу continental sid208

Итак, двигателем в этом Ford Transit, управляет блок управления Continental SID208. Расположен ЭБУ в подкапотном пространстве, за левой фарой, под расширительным бачком охлаждающей жидкости…

Для перепрограммирования, блок необходимо снять и вскрыть его корпус, чтобы был доступ к плате.

Continental SID208 собран на процессоре TriCore SAK-TC1797-384F150EF. Чтобы получить доступ к содержимому, этого процессора, в первую очередь необходимо считать пароль. Собственно говоря, пароль можно прочитать и через диагностический разъём OBD-II, но раз уж блок всё равно снимать с автомобиля, мы делаем это на столе.

Используя выше приведённую распиновку, подключив только питание и CAN, не переводя процессор в BOOT-режим, считываем PASSWORD…

Для работы с этим процессором, мы использовали загрузчик ECUFlasher и адаптер Openport 2.0. Пароль считан и сохранён в файл, переходим к следующему этапу…

Переводим процессор в BOOT-режим…

… и используя PASSWORD, считываем заводскую прошивку блока – сток.

В считанной прошивке находим идентификаторы и приобретаем соответствующую модифицированную прошивку, с отключенным контролем сажевого фильтра DPF и системы рециркуляции отработавших газов EGR.

Переносим область калибровок из модифицированной прошивки в сток и записываем в ЭБУ новый софт.

Obd 2 кабель полная диагностика автомобиля форд фокус 1

Полная компьютерная диагностика

автомобиляФорд Фокус 1кабелем OBD 2 ELM 327. Программа Форскан.

Блок под капотом

Находится в левой части подкапотного пространства и включает так же плавкие вставки высокой мощности.

Блок предохранителей в моторном отсеке

АНазначение
F180Вспомогательный отопитель (отопитель РТС)
F260Вспомогательный отопитель (отопитель РТС) Коробка передач Durashift EST
F360Вспомогательный отопитель (отопитель РТС) Свечи накала
F440Вентилятор охлаждения, кондиционер
F560Освещение, блок кузовной электроники (GEM)
F660Зажигание
F760Блок управления двигателем, освещение
F860Обогрев лобового стекла, ABS, ESP

Блок предохранителей в салоне

АНазначение
F1Не используется
F2Разъем прицепа
F37,5Освещение
Разъем прицепа
F410Система отопления (кондиционирования) и вентиляции салона
F520ABS, ESP
F630ABS, ESP
F77.5Автоматическая коробка передач
15Автоматическая коробка передач
F87,5Зеркала с электроприводом
F910Ближний левый свет
F1010Ближний правый свет
F1115Дневные ходовые огни
F1215Блок управления двигателем
F1320Блок управления двигателем, каталитический нейтрализатор
F1430Стартер
F1520Топливный насос
F163Блок управления двигателем (память)
F1715Переключатель освещения
F1815Радио, диагностический разъем
F1915Дневные ходовые огни
F207,5Комбинация приборов, освещение номерного знака, функция энергосбережения аккумулятора, блок кузовной электроники (GEM)
F21Не используется
F227,5Левые габаритные огни
F237,5Правые габаритные огни
F2420Центральный замок, сирена противоугонной системы, блок кузовной электроники (GEM)
F2515Аварийная сигнализация, указатели поворота (блок кузовной электроники (GEM))
F2620Обогрев заднего стекла (блок кузовной электроники (GEM))
F2710Звуковой сигнал (блок кузовной электроники (GEM))
15Звуковой сигнал (блок кузовной электроники (GEM))
F283Аккумулятор, генератор
F2915Прикуриватель
F3015Зажигание
F3110Переключатель освещения
20Разъем прицепа
F327,5Обогрев зеркал
F337,5Комбинация приборов, освещение номерного знака, функция энергосбережения аккумулятора, блок кузовной электроники (GEM)
F3420Люк
F357,5Подогрев сидений
F3630Стеклоподъемники
F373ABS, ESP
F387,5Блок кузовной электроники (GEM (клемма 15))
F397,5Подушки безопасности
F407,5Коробка передач
10Ближний свет
F417,5Автоматическая коробка передач
F4230Обогрев лобового стекла
F4330Обогрев лобового стекла
F443Радио, диагностический разъем (клемма 75)
F4515Лампы стоп сигнала
F4620Передний стеклоочиститель
F4710Задний стеклоочиститель
10Передний стеклоочиститель (высокая скорость)
F487,5Лампы заднего хода
F4930Мотор отопителя
F5020Противотуманный свет
F5115Розетка
F5210Дальний левый свет
F5310Дальний правый свет
F547.5Разъем прицепа
F55Не используется
F5620Разъем прицепа
Реле
R1Зеркала с электроприводом или Освещение
R2Обогрев лобового стекла или Ближний свет
R3Зажигание или Дневные ходовые огни
R4Ближний свет или Зажигание
R5Дальний свет или Стартер
R6Топливный насос или Складывание зеркал
R7Стартер или Обогрев лобового стекла
R8Вентилятор системы охлаждения или Дневные ходовые огни или Стартер
R9Дневные ходовые огни или Блок управления двигателем
R10Система зарядки или Складывание зеркал
R11Блок управления двигателем или Топливный насос
R12Зеркала с электроприводом или Функция энергосбережения аккумулятора

Блок реле в моторном отсеке

Реле
R1Кондиционер
R2Вентилятор системы охлаждения
R3Вспомогательный отопитель (отопитель РТС) или Лампы заднего хода
R4Вспомогательный отопитель (отопитель РТС)

В чем преимущества?

Если же говорить о том, какими преимуществами отличаются эти утилиты, стоит отметить в первую очередь мобильность, так как проведение диагностики можно осуществить в любое время и в любом месте. Помимо диагностики двигателя, данная утилита обеспечивает тщательное сканирование коробки переключения передач, а также автоматически может проверять систему подушек безопасности, но последняя функция может быть недоступной в зависимости от того, какую модель и марку автомобиля вы используете.

Код ошибки:  Прибор для диагностики типа ELM 327 – стоит ли покупать устройство?

Отдельное внимание следует уделить возможности отслеживания в реальном времени температурных показателей использующейся системы охлаждения, масла, а также целого ряда других жидкостей, так как это одна из наиболее важных отличительных особенностей этой программы для ELM327 и OBD-2. Программы позволяют превратить ваш смартфон в универсальный центр управления собственным автомобилем.

Важные моменты распиновки

Распиновка разъема ОБД2 представляет собой список требований, которые должны соблюдать все без исключения производители транспортных средств. В соответствии с международными стандартами, данный разъем должен быть расположен не дальше, чем в 18 см от рулевого колеса.

Что касается непосредственно распиновки, то сам разъем оснащен 16 контактами, распиновка такова:

  1. Определяется производителем транспортного средства.
  2. По этому контакту осуществляется связь с шиной J1850.
  3. Этот контакт также определяется производителем авто.
  4. Осуществляет контроль заземления контактов транспортного средства.
  5. Предназначен для контроля заземляющей составляющей сети сигнальной линии.
  6. Данный контакт связан с цифровой шиной CAN.
  7. Связь с K-Line или ISO 9141.
  8. Определяется автопроизводителем.
  9. Аналогично — устанавливает производитель.
  10. Используется для контроля работы шины CANJ 1850.
  11. Назначение зависит от производителя авто.
  12. Также устанавливается компаний при выпуске авто.
  13. Определяется автопроизводителем.
  14. Предназначен для осуществления контроля шины CANJ 2284.
  15. Применяется для обеспечения связи с линией L-line либо ISO 9141-2.
  16. Контакт, связанный с аккумулятором автомобиля (автор видео — канал shlepanovan).

Вариант 1

Схема

Назначение

F100(3A) Блок предохранителей/р еле, приборная панель 1 (F55)
F101(30A) Антиблокировочная система тормозов (ABS)
F102(30A) Антиблокировочная система тормозов (ABS)
F103(60A) Дополнительный отопитель, свечи накаливания
F104(40A) Электродвигатель вентилятора системы охлаждения 1
F105(40A) Реле электродвигателя вентилятора системы охлаждения
F106(110A) Блок предохранителей/ реле 1, приборная панель (F13/F25/F27), блок предохранителей/ реле 3, приборная панель (F75)
F107(150A) Генератор

Вариант 2

Схема

Расшифровка

5730АНасос подачи воздуха
5840АВентилятор системы охлаждения
5930/40АВентилятор системы охлаждения
Реле
50Реле вентилятора (3-я скорость)
51Реле дроссельной заслонки
52Реле вентилятора (2-я скорость)
53Реле замедления
54Реле вентилятора (1-я скорость) или Диод насоса охлаждающей жидкости
55Реле автоматической коробки передач
56Реле насоса подачи воздуха

Версии и преимущество пользования сканером

На данный момент распространены версии сканера 1.5, 1.6 и 2.1. Но все же базовая модификация 1.5 – лучшая для автодиагностики. Это можно объяснить ее оригинальностью, потому что над ней специалисты из Канады работали не один год.

Более новые версии были предоставлены программистами из Китая.

Они пытались модернизировать устаревшую программу, но в результате полезные опции только были потеряны. Поэтому юзеры советуют новичкам использовать прошивку 1.5.

Где находится разъем для диагностики форд фокус 2

подскажите пожалуйста,где находится «»»» диагностический разъём»»»» ФФ2 2008г

Диагностический разъем ford

Для диагностики и самостоятельного ремонта автомобилей Форд, приводятся 5 схем компьютерных диагностических разъемов на FORD. Иммобилизатор использует K-Line для связи с ЭБУ и включается в разрыв линии диагностики. Если иммобилизатор не установлен, то линия диагностики висит в воздухе и связь с ЭБУ отсутствует.

Диагностический разъем ford моделей 1980-1995 г

6-ти контактный и одноконтактный разъемы (системы MCU и EEC-IV)

2 L-линия диагностики

3 K-линия диагностики

Диагностический разъем ford моделей 1988-1995 г

6-ти контактный прямоугольный и одноконтактный разъемы (система Mazda MECS)

FEN Используется для считывания кодов самодиагностики двигателя

MEN Используется для считывания кодов самодиагностики двигателя

TEN Используется для считывания кодов самодиагностики двигателя

B Питание 12В

Диагностический разъем ford все модели после 1996 г

16-ти контактный разъем OBD-II в форме трапеции

2 J1850 Шина

4 Заземление кузова

5 Сигнальное заземление

6 Линия CAN-High, J-2284

7 К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

10 1850 Шина-

14 Линия CAN-Low, J-2284

15 L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)

16 Питание 12В от АКБ

Диагностический разъем форд модели ford probe

FEN Используется для считывания кодов самодиагностики двигателя

MEN Используется для считывания кодов самодиагностики двигателя

TEN Используется для считывания кодов самодиагностики двигателя

B Питание 12В

GND Масса

FAT Используется для считывания кодов самодиагностики АКПП

FBS Используется для считывания кодов самодиагностики ABS

FAC Используется для считывания кодов самодиагностики

FWS Используется для считывания кодов само-диагностики

FSC Используется для считывания кодов самодиагностики системы круиз-контроль

TAT Используется для считывания кодов самодиагностики АКПП

TBS Используется для считывания кодов самодиагностики ABS

TAC Используется для считывания кодов самодиагностики кондиционера

TWS Используется для считывания кодов самодиагностики

TSC Используется для считывания кодов самодиагностики системы круиз-контроль

FAB Используется для считывания кодов самодиагностики подушек безопасности

IG- Выход с катушки зажигания — сигнал оборотов для подключения внешнего тахометра

GND Масса

TFA Используется для считывания кодов само-диагностики

F/P Вывод реле бензонасоса (замыкание на массу включает бензонасос)

TAB Используется для считывания кодов самодиагностики подушек безопасности

Диагностический разъем форд на модели 1989-1996 гг

17 K-линия диагностики

40 МАССА

48 L-линия диагностики

Другие плюсы гаджета:

  • Работает со скоростью в 5000 километров в час. Вы потратите мало своего времени.
  • Легко установить и демонтировать.
  • Can krutilka подматывает километры без следов — дилерское оборудование не может обнаружить такое устройство во время проведения ТО. Машина остается на гарантии.
  • При корректировке показаний одометра фиксируется информация во всех блоках.
  • Такой прибор позволяет работать с машиной, которая оснащена как МКПП, так и АКПП.
  • Исключены ошибки в программном обеспечении транспортного средства. Изделие производится строго согласно стандартам.
  • Можно изменять пробег сразу на двух и более автомобилях.
  • Если служебный автомобиль поменяется, то девайс удастся перепрограммировать на новое ТС. Возможна прошивка под конкретную марку и модель авто.

Интерфейс программы

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться автосканером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

  • OBD Check Fault Code – позволяет считать и расшифровать возможные ошибки автомобиля.
  • Realtime Information – счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать «Добавить экран».
  • Map View – отображает маршрут передвижения.

Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Как подключить к iphone или ipad

Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

  • Подключить сканер к разъему в авто.
  • Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
  • Справа будет синяя стрелка, на которую необходимо нажать.
  • В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
  • Чуть ниже необходимо указать порт 35000.

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Как подключить на android

Для подключения сканера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если сканер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Далее, необходимо:

  • Подключить ELM327 в соответствующий разъем.
  • Завести двигатель авто.
  • Активировать блютуз на мобильном устройстве.
  • Зайти в настройки смартфона и перейти в «Беспроводные сети Bluetooth».
  • Нажать на «Поиск нового оборудования».
  • Дождаться, пока на экране телефона не отобразится список доступных устройств.
  • Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
  • Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем «OBD 2 настройки адаптера».
  • Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.

Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Как самому изготовить соединительный кабель

Иногда возникает потребность в изготовлении соединительного провода, это может случится когда потребуется подключить к автомобильному компьютеру устройство для диагностики. Поэтому, как нельзя лучше, здесь помогут значения указанные в таблице.

Конструкция соединителя

Функциональные возможности и распиновка obd2 разъема выполнена по двух компонентной схеме без симметрии и включат в себя шестнадцать ножевидных контактов. Располагаются эти контакты в колодке параллельно друг другу с направляющим ключом.

Их нумерация в колодке выполняется с левой стороны направо, при этом верхняя линия контактов обозначена цифрами с 1-8, а другой ряд с 9-16. Конструкция разъема выполнена из прочного пластика, а сами контакты разделяет специальная продольная пластина.

Для осуществления правильной полярности при подключении разъема «папы» к розетке «мамы», предусмотрена конструкция в виде трапеции с несколько закругленными углами. Функции контактов в разъеме имеют две группы назначения. Одна из которых выполнена по стандартной схеме, а другую группу изготовитель вправе использовать по своему усмотрению, для выполнения определенных задач.

Распайка obd2 разъема с определением функции каждого контакта показана в таблице ниже:

1Фирменный
2Шина J1850
3Фирменный
4Заземление общее
5Сигнальная земля
6Шина CAN
7Линия K по ISO 9141-2
8Фирменный
9Фирменный
10Шина J1850
11Фирменный
12Фирменный
13Фирменный
14Шина CAN
15Линия L по ISO 9141-2
16 12 В

Отличительная черта в конструкции разъема obd2 заключается в том, что он имеет гнездо подключения бортовой сети. А это дает возможность задействовать сканеры не прибегая к использования дополнительной цепи силового питания. Со времен появления первых разъемов obd2, которые были способны только отображать информацию о существующей неполадке, многое изменилось.

Крутилка форд коннект — преимущества девайса

Крутилка спидометра на Форд Коннект Tourneo позволяет изменять показания на любое значение, безграничное количество раз. Девайс прост в применении. Для намотки, достаточно вставить его в разъем OBD II и включить зажигание. Сложный специальный монтаж и настройка не потребуются.

Код ошибки:  Инструкция по подключению адаптера ELM327 WI-FI к Android — DiagScan

Назначение obd2 определить:

  • тип диагностического разъема;
  • распиновку разъема для диагностики;
  • электрические протоколы связи;
  • формат сообщения.

В Евросоюзе принят EOBD, в основе которого лежит OBD2. Он обязателен для всех авто с января 2001 года. OBD-2 поддерживает 5 протоколов обмена данными.

Зная место расположение и стандартную распиновку разъема OBD2, можно провести проверку авто самостоятельно. Благодаря повсеместному внедрению OBD2 при диагностики автомобиля можно получить код ошибки, который будет одинаковым вне зависимости от марки и модели авто.

Стандартный код содержит структуру Х1234, где каждый символ несет свою смысловую нагрузку:

  • Х — единственный буквенный символ, позволяющий узнать неисправную систему (двигатель, коробка, электронные блоки и т. д.);
  • 1 — представляет собой общий код стандарта OBD2 или дополнительные коды завода;
  • 2 — уточнение места неисправности (система питания или зажигания, вспомогательные цепи и т. д.);
  • 34 — порядковый номер ошибки.

Распиновка диагностического разъема OBD2 имеет особенный штекер питания от бортовой сети, это позволяет использовать любые сканеры и адаптеры без дополнительных электрических цепей. Если раньше протоколы диагностики показывали лишь общую информацию о наличии какой-либо проблемы, то сейчас, благодаря связи диагностического устройства с электронными блоками автомобиля можно считать более полную информацию о конкретной неисправности.

Каждое подключаемое диагностическое оборудование обязательно соответствует одному из трех международных стандартов:

  • CAN;
  • SAE J1850;
  • ISO 9141-2.

Расположение диагностического разъема с распиновкой OBD2 для диагностики может сильно отличаться в различных автомобилях. Никакого единого стандарта для местоположения нет, тут вам поможет инструкция по эксплуатации автомобиля или ловкость рук.

Ниже несколько распространенных точек для удобства поиска:

  • в прорези нижнего кожуха панели приборов в районе левого колена водителя;
  • под пепельницей, установленной в центральной части панели приборов (некоторые модели Пежо);
  • под пластиковыми заглушками на нижней части панели приборов или на центральной консоли (характерно для продукции концерна VAG);
  • на задней стенке панели приборов за корпусом перчаточного ящика (некоторые модели Лада);
  • на центральной консоли в районе рычага стояночного тормоза (встречается на некоторых машинах
  • в нижней части ниши подлокотника (распространено на французских автомобилях);
  • под капотом вблизи моторного щита (характерно для некоторых машин корейского и японского производства).

Многие автомобилисты также иногда намеренно переносят разъем распиновку OBD2 в другое не всегда стандартное место, это может быть связано с ремонтом электропроводки или с защитой автомобиля от угона.

Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

  • Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
  • ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
  • Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

Предохранители форд фьюжн (2002-2021)

Подробная расшифровка с фото, электрической схемы блоков предохранителей и реле у автомобилей марки Форд.

Проверка штатного иммобилайзера — видео

Это должен знать каждый владелец авто:

Выбираем автомобильную магнитолу

   Автомобильная магнитола хорошего качества более не считается роскошью. И если водителю важно прослушивать музыку в высоком качестве, или более того – слушать оперативную обстановку на …

Роботизированная коробка передач

   Suzuki рассказала о новой роботизированной коробке РКПП. Первый автомобиль с коробкой Auto Systems Gear будет продемонстрирован компанией Suzuki на автомобильном салоне. Вслед за информацио…

Как заменить свечи зажигания

   Как заменить свечи зажигания на своём авто. Вопрос замены свечей зажигания рано или поздно приходится решать каждому автовладельцу. Заменить свечи самостоятельно или обратиться на станцию …

Распиновка obd 2

Схема подключения контактных элементов к диагностической колодке:

  1. Резервный контакт. В зависимости от производителя, на него может выводить любой сигнал. Он назначается разработчиком авто.
  2. Пин К. Используется для отправки разных параметров на блок управления. Во многих авто обозначается как шина J1850.
  3. Резервный контакт, который назначается производителем автомобиля.
  4. «Масса» диагностической колодки, подключенная к кузову транспортного средства.
  5. «Масса» сигнала диагностического адаптера.
  6. Контактный элемент для обеспечения прямого подключения цифрового CAN-интерфейса J2284.
  7. Контакт для подключения канала К в соответствии с международным стандартом ISO 9141-2.
  8. Резервный контактный элемент, назначается производителем автомобиля.
  9. Запасной контакт.
  10. Пин, необходимый для соединения с шиной класса J1850.
  11. Назначение данного контакта определяется производителем машины.
  12. Назначается разработчиком авто.
  13. Резервный пин, назначает производитель.
  14. Дополнительный контактный элемент для подключения цифрового CAN-интерфейса J2284.
  15. Пин для канала L, предназначенный для соединения в соответствии со стандартом ISO 9141-2.
  16. Плюсовой контакт для подключения напряжения электросети автомобиля, рассчитанный на 12 вольт.

В качестве примера заводской распиновки колодки можно использовать автомобиль Хендай Соната. В этих моделях первый контакт разъема предназначен для получения сигналов от управляющего модуля антиблокировочной системы. Пин под номером 13 используется для считывания импульсов от ЭБУ (электронного блока управления), а также контроллеров подушек безопасности.

Типы распиновок могут быть разными в зависимости от класса протокола:

  1. Если в автомобиле применяется стандарт ISO9141-2, то активация данного протокола производится посредством использования контакта 7. Пины под вторым и десятым номером не задействованы и являются неактивными. Для отправки информации используются контактные элементы 4, 5, 7 и 16. В зависимости от авто, для этой задачи может быть применен контакт 15.
  2. Если в автомобиле реализован протокол SAE J1850 типа VPW, то в разъеме задействованы второй, четвертый, пятый и шестнадцатый контакты. Такими колодками обычно оснащаются транспортные средства от General Motors европейского и американского производства.
  3. Возможно использование протокола J1850 в режиме PWM. Такое применение предусматривает дополнительное задействование десятого пина. Подобный тип разъемов устанавливается на автомобили Форд. Независимо от вида выхода, седьмой контакт не используется.

Канал «MotorState» подробно рассказал о распиновке OBD 2 диагностических разъемов для авто.

Расположение диагностического разъема ford focus

OBD2 Авто диагностический сканер Распаковка, обзор, тест адаптера на Форд Фокус 3

https://www.youtube.com/watch?v=v7voRa36lac

Где находится диагностический разъем автомобиля

Проверка штатного иммобилайзера Форд Фокус 2

Opel Movano электрика

AUX выход форд фокус 2

FORD FOCUS MK2 2005-2021 diagnostic OBD port connector socket location OBD2 DLC DATA LINK

Разъемы DC-25

FORD FOCUS MK3 2021-2021 diagnostic OBD port connector socket location OBD2 DLC DATA LINK

Замена ремня ГРМ двигателя NGA на Ford Mondeo 1993

FORD FOCUS MK1 1998-2004 diagnostic OBD port connector socket location OBD2 DLC DATA LINK

  • Patron опора двигателя Форд
  • Тюнинг выхлопной системы для Форд куга
  • Какие страны производят Ford Focus
  • Форд Фокус против Мондео
  • Гарантия на кузов Форд фиеста
  • Сравнить Форд эксплорер 2021
  • Шестерня коленвала Ford Focus 2
  • Авто Форд ескорт 1988
  • Запчасти коды для Форд
  • Целенблоки на Форд Фокус 2
  • Вставки в фары Ford Focus
  • Ремонт двигателя Форд Транзит 2 5 дизель видео сборка
  • Оплетка руля Форд куга
  • Форд Мондео 4 экобуст ходовая
  • Колпаки на колеса для Форд Транзит

Главная » Популярное » Расположение диагностического разъема Ford Focus

С какими автомобилями совместим сканер

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

  • Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
  • Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

  • SAE J1850 PWM/VPW;
  • ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
  • SAE J1939.

Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Самодиагностика форд фокус 1

Режим самостоятельной диагностики

приборной панелифорд фокус 1.

  • Наличие перечня стандартных ошибок и их расшифровки (найти можно на нашем сайте).
  • Наличие устройства и программы для подключения к электронике Ford Focus 2 и прочтения ошибок.
  • Знать, где находится диагностический разъем (на Форд Фокус он находится недалеко от руля).

Что касается приборов для диагностики Ford Focus, то вам подойдут:

  • ELS27.
  • ELM327.
  • ADS.
  • FordUCDS.
  • ScanMatic.
  • VCM (Mini, Rotunda).
  • ScanDoc.

Эти модели обладают всеми необходимыми качествами и без проблем справятся с прочтением ошибок Форд Фокус 2, причем их цена довольно невысокая.

Тип разъема №1 — 6-ти контактный и одно-контактный разъемы (системы mcu и eec-iv)

Марки и года (ориентировочно): часть моделей 1980-1995 г.

Типичное расположение: под капотом

Контакт

Назначение




L-линия диагностики



K-линия диагностики

Тип разъема №2 — 6-ти контактный прямоугольный и одноконтактный разъемы (система mazda mecs)

Марки и года (ориентировочно): часть моделей 1988-1995 г.Типичное расположение: под капотом

Контакт

Назначение



FEN



Используется для считывания кодов самодиагностики двигателя

MEN



Используется для считывания кодов самодиагностики двигателя

TEN



Используется для считывания кодов самодиагностики двигателя

B



Питание 12В

Тип разъема №3 — 17-ти контактный разъем

Марки и года (ориентировочно): модели Ford, созданные совместно с Mazda — в частности, Ford Probe

Типичное расположение: под капотом

Контакт

Назначение



FEN



Используется для считывания кодов самодиагностики двигателя

MEN



Используется для считывания кодов самодиагностики двигателя

TEN



Используется для считывания кодов самодиагностики двигателя

B



Питание 12В

GND



Масса

FAT



Используется для считывания кодов самодиагностики АКПП

FBS



Используется для считывания кодов самодиагностики ABS

FAC



Используется для считывания кодов самодиагностики

FWS



Используется для считывания кодов само-диагностики

FSC

 Используется для считывания кодов само-диагностики системы круиз-контроль

TAT



Используется для считывания кодов само-диагностики АКПП

TBS



Используется для считывания кодов само-диагностики ABS

TAC



Используется для считывания кодов само-диагностики кондиционера

TWS



Используется для считывания кодов само-диагностики

TSC



Используется для считывания кодов само-диагностики системы круиз-контроль

FAB

 Используется для считывания кодов самодиагностики подушек безопасности

IG-



Выход с катушки зажигания — сигнал оборотов для подключения внешнего тахометра

GND



Масса

TFA



Используется для считывания кодов само-диагностики

F/P



Вывод реле бензонасоса (замыкание на массу включает бензонасос)

TAB



Используется для считывания кодов самодиагностики подушек безопасности

Код ошибки:  check и cruise - Двигатель - Клуб Субару Импреза (Subaru Impreza)

Тип разъема №4 — 3-х контактный треугольный и 5-ти контактный диагностический разъем

Марки и года (ориентировочно): все модели 1989-1996 гг. Типичное расположение: под капотом

Контакт

Назначение




K-линия диагностики



МАССА



L-линия диагностики

Тип разъема №5 — 16-ти контактный разъем obd-ii в форме трапеции

Марки и года (ориентировочно): все модели после 1996 г. Типичное расположение: в салоне под торпедой со стороны водителя

Контакт

Назначение




J1850 Шина



Заземление кузова



Сигнальное заземление



Линия CAN-High, J-2284



К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)



J1850 Шина-



Линия CAN-Low, J-2284



L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)



Питание 12В от АКБ

www.o-b-d.ru

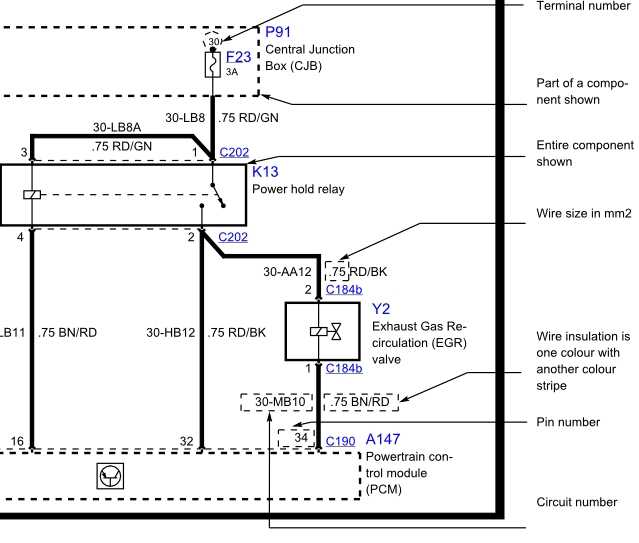

Эл. схемы, схемы подключения, распиновки и др. (с. 73) – ford focus 2

Ошибаетесь Ford Transit TTG 2.2L TDCi Continental SID208. Чип-тюнинг , вот информация из ETIS:

Общая информация

В модуле системы обмена данных ( в системе шины данных) модули различных систем соединены друг с другом через один или несколько проводов.

Система шины данных существует для того, чтобы передавать данные между присоединенными модулями, а также между присоединенными модулями иобщей системой диагностики (WDS ).

Вместо простых команд ВКЛ/ВЫКЛ в системе шины данных предаются комплектные блоки данных. Такие блоки данных содержат наряду с собственно информацией также данные об адресах модулей, к которым производится обращение, размер блока, а также информацию для контроля содержания каждого отдельного блока данных.

Системы шин данных дают следующие преимущества:

простой обмен данными между модулями посредством стандартизированного протокола
меньшее число датчиков и разъемов
возможность улучшения диагностики
более низкую стоимость
Через стандартный 16-полюсный разъем (DLC) WDS (соединяется) с различными системами шин данных и питанием. Через DLC сигнал передается при программировании модуля.

Если у системы шин данных обрываются один или несколько проводов или имеет место короткое замыкание на массу или появляется напряжение, связь между модулями и с ( WDS ) нарушается или исчезает полностью.

Чтобы восстановить связь между собой, модули отдельных систем должны общаться на одном языке. Такой язык называется протоколом.

Компания Ford в настоящее время применяет четыре различных системы шин данных. В зависимости от модели автомобиля и его оборудования применяются все три системы. Каждая из систем шин данных имеет свой собственный протокол.

Системы шин данных:

шина Standard Corporate Protocol (SCP). Эта шина имеет два витых провода. Шина служит для связи между прибора управления силовым агрегатом (PCM) и (WDS) через DLC. Для программирования PCM в зависимости от марки двигателя и года его выпуска применяется третий кабель, ACP-шина. Эта шина применяется исключительно вместе с SCP-шиной.
шина стандарта ISO 9141 Международной организации по стандартизации. Эта шина состоит из отдельного провода и служит исключительно для связи между модулями и WDS. Через шину стандарта ISO 9141 считываются данные различных накопителей неисправностей.
Шина LIN (Local Interconnect Network) является стандартом экономичной связи между интеллектуальными датчиками и исполнительными устройствами автомобиля. подсеть управляющих устройств (LIN) повсеместно применяется там, где не требуется диапазон и универсальность шины CAN. Спецификация LIN содержит в себе протокол LIN – единый формат для описания общей сети LIN и интерфейс между LIN и приложением. LIN состоит из задающего модуля LIN и одного или нескольких исполнительных модулей LIN. Для управления доступом к шине LIN использует принцип “Задающий модуль-Исполнительный модуль (Master-Slave)”. Решающее преимущество этого принципа заключается в том, что в исполнительном модуле для работы с шиной требуются незначительные ресурсы (производительность центрального процессора, ROM, RAM). Задающий модуль реализуется в управляющем модуле или шлюзе, которые имеют необходимые для этого ресурсы. Любая связь инициируется задающим модулем. Поэтому сообщение всегда состоит из заголовка, который создает задающий модуль, и ответа исполнительного модуля. Скорость передачи данных составляет до 20 Кбит/с. Задающее устройство LIN располагает информацией о временной последовательности всех передаваемых данных. Эти данные передаются от соответствующего исполнительного модуля LIN (например, от ультразвуковых датчиков), если их запрашивают у задающего устройства LIN. LIN является однопроводной шиной, т.е. данные передаются только по одной жиле кабеля. Обычно по этому же кабелю подается питающее напряжение. Масса питающего напряжения является одновременно массой линии передачи данных. В шине LIN не применяются нагрузочные резисторы.
Шина Controller Area Network (CAN) Эта шина состоит из двух витых проводов и работает последовательно (данные переносятся друг за другом). Шина служит для связи модулей между собой, а также для связи между модулями и WDS. Модули присоединены к шине последовательно. Здесь могут легко присоединяться новые модули, без изменения прокладки кабелей. Передаваемые данные принимаются каждым модулем, подключенным к CAN (сети управляющих устройств). Так как каждый пакет данных имеет идентификатор, в котором наряду с обозначением содержания устанавливается также приоритет сообщения, каждый модуль может определить, являются ли данные важными для самой обработки информации. Благодаря этому несколько модулей одновременно могут работать с одним пакетом данных и получать данные. При этом обеспечивается ситуация, при которой важные данные (например, от антиблокировочной системы (ABS)) направляются в первую очередь. Другие модули могут передавать данные на шину данных только в том случае, если информация пришла с высоким приоритетом.
Для обеспечения высокой помехоустойчивости на шине (CAN) установлены два нагрузочных резистора сопротивлением 120 Ом. Указанные резисторы установлены в первом модуле присоединенном к шине CAN и последнем модуле, присоединенном к шине CAN, и применяются для устранения помех, а также для снятия пиков напряжения. Для обеспечения надежной работы системы шин данных модули должны присоединяться с встроенным нагрузочным сопротивлением.

Преимуществами CAN-шины являются:

минимизация затрат на разводку кабелей.
высокая помехозащищенность (защищенность от неисправностей/отказов).
прочность.
возможность расширения.
выстраивание приоритетов информации.
низкая стоимость.
автоматическое повторение поврежденной информации.
самостоятельный контроль системы и возможность автоматического отключения поврежденных модулей от шины данных.
На автомобилях, изготовленных, начиная с модельного года 2003.75, в зависимости от модели применяется дополнительно и вторая система шин CAN. Эта шина отличается в основном только более низкой скоростью передачи данных и в настоящее время применятся в основном для комфортной электроники. Для возможности различения отдельных систем CAN систему CAN с высокой скоростью передачи данных обозначают как высокоскоростную (HS) CAN, а систему CAN с более низкой скоростью передачи данных обозначают как среднескоростную (MS) CAN. Как у всех систем шин CAN у среднескоростной шины CAN для повышения помехоустойчивости установлены два нагрузочных резистора на 120 Ом. Для осуществления связи между модулями высокоскоростной шины CAN и среднескоростной шины CAN применяется модуль с обеими системами шин данных. Связь обеих систем шин данных обозначается как gateway (шлюз). В таком gateway полученные данные преобразуются в соответствии со скоростью, необходимой для соответствующей шины данных, и передаются дальше. Таким образом достигается оптимальное распределение информации между обеими системами шин данных.

Элементы сети.

На моделях Focus CMax, а также на моделях Focus, изготовленных начиная с модельного года 2005, в зависимости от варианта оснащения применяются две системы шин передачи данных.

Количество модулей, подсоединенных к двум системам шин передачи данных CAN, зависит от варианта оснащения автомобиля.

Модуль (RCM)

1-компакт-диск (CD) – чейнджер
2-Автомобили, оснащенные навигационной системой с DVD и сенсорным дисплеем
3-Сенсорный дисплей
4-Панель управления аудиосистемой
5-Модуль дополнительных мобильных электронных устройств (PSE)
6-Модуль устройств пассивной безопасности заднего сиденья
7-Модуль – электронного регулирования температуры (EATC)
8-Модуль RCM
9-Многофункциональный электронный модуль (GEM)
10-Модуль передней левой двери
11-Модуль передней правой двери
12-Модуль правой задней двери – все, кроме кабриолета
13-Модуль левой задней двери – все, кроме кабриолета
14-Дополнительный отопитель, работающий на топливе/программируемый дополнительный отопитель, работающий на топливе
15-Модуль помощи при парковке.
16-Модуль системы блокировки без ключа
17-Электронный щиток приборов
18-Среднескоростная шина CAN
19-(Диагностический разъем DLC)
20-(РСМ)
21-Прибор управления КПП (TCM)
22-Модуль электрогидравлического усилителя рулевого управления (EHPS)
23-Модуль ABS или модуль электронной программы стабилизации
24-Модуль управления системой подачи топливной присадки
25-Модуль наружного освещения (LCM) – автомобили с газоразрядными лампами или автомобили с динамической системой головного освещения
26-Высокоскоростная шина CAN
27-Модуль стояночного тормоза с электронным управлением (EPB)
28-Дополнительный щиток приборов
29-Нагрузочные резисторы
30-Модуль управления складным верхом кабриолета

У автомобилей Focus CMax, а также у автомобилей Focus с MY2005 выпуска вследствие возросшего числа модулей и как следствие возросшего объема передаваемых данных применяется вторая CAN-шина (среднескоростная CAN-шина). Указанная шина работает с более низкой скоростью и служит в основном для связи в области комфортной электроники.

Для возможности обмена данными между высокоскоростной и низкоскоростной CAN-шинами применяется gateway. Шлюз служит в качестве интерфейса между обеими системами шин передачи данных CAN и установлен в электронном щитке приборов.

Модули, присоединенные к обеим системам шин данных CAN, зависят от варианта оборудования автомобиля.

В PCM и в электронном щитке приборов установлены соответственно по одному нагрузочному резистору сопротивлением 120 Ом высокоскоростной CAN-шины.

В GEM и в электронном щитке приборов установлены соответственно по одному нагрузочному резистору сопротивлением 120 Ом высокоскоростной CAN-шины.

Указанные нагрузочные сопротивления служат для защиты от помех. Для обеспечения надежной работы системы шин данных модули должны всегда присоединяться с встроенным нагрузочным сопротивлением.

LIN – кабриолет

1-Диагностический разъем DLC
2-Среднескоростная шина CAN
3-Модуль RCM
4-Модуль RCM
5-Модуль RCM
6-Задний модуль (PDM)
7-Задний модуль (DDM)
8-Переключатель замка двери – сторона водителя

Оцените статью
OBD
Добавить комментарий

Adblock
detector
