Бмв е39. описание системы бортовой диагностики. bmw 5-ая серия e39

(В случае оборудования Вашего автомобиля OBD II на шильде под капотом
должна быть запись «OBD II compliant» и должен присутствовать 16-контактный
разъем. Как правило, OBD II оборудованы североамериканские модели, начиная с
1996 г. выпуска и европейские модели, начиная с 2000 г. выпуска)

В состав системы OBD входят несколько диагностических устройств, производящих
мониторинг отдельных параметров систем снижения токсичности и фиксирующих выявленные
отказы в памяти бортового процессора в виде индивидуальных кодов неисправностей.
Система производит также проверку датчиков и исполнительных устройств, контролирует
циклы обслуживания транспортного средства, обеспечивает возможность запоминания
даже кратковременно возникающих в процессе работы сбоев и очистки блока памяти.

Описываемые в настоящем Руководстве модели оборудованы системой бортовой диагностики.
Основным элементом системы является бортовой процессор, чаще называемый электронным
модулем управления (ЕСМ), либо модулем управления функционированием силового
агрегата (РСМ). РСМ является мозгом системы управления двигателем. Исходные
данные поступают на модуль от различных информационных датчиков и других электронных
компонентов (выключателей, реле и т.д.). На основании анализа поступающих от
информационных датчиков данных, и в соответствии с заложенными в память процессора
базовыми параметрами, РСМ вырабатывает команды на срабатывание различных управляющих
реле и исполнительных устройств, осуществляя тем самым корректировку рабочих
параметров двигателя и обеспечивая максимальную эффективность его отдачи при
минимальном расходе топлива. Считывание данных памяти процессора производится
при помощи специального сканера, подключаемого к 16-контактному диагностическому
разъему считывания базы данных (DLC), расположенному на средней консоли или
20-контактному диагностическому разъему, расположенному слева в двигательном
отсеке.

На обслуживание компонентов систем управления двигателем/снижения токсичности
отработавших газов распространяются особые гарантийные обязательства с продленным
сроком действия. Не следует предпринимать попыток самостоятельного выполнения
диагностики отказов РСМ или замены компонентов системы, до выхода сроков данных
обязательств, — обращайтесь к специалистам фирменных станций техобслуживания.

Считывание кодов неисправностей

Коды DME (SAE J1979) передаются 8-разрядным двоичным словом
(байтом). Каждый разряд (бит) отражает результат проверки определенной электрической
цепи системы управления, и принимает значение 0 — если тест прошел, и 1 — если
обнаружена неисправность.

Пример информационного байта и значения его разрядов

Информационное содержание разрядов 5-разрядного кода SAE

Вида P 0 3 8 0 слева-направо:

1 разряд
—   P силовой агрегат
—   B кузов
—   С шасси
2 разряд Источник кода
—   0 стандартный SAE
—   1 задаваемый BMW
3 разряд Система
—   0 система в целом
—   1 подмешивания воздуха (air/fuel induction)
—   2 впрыска топлива
—   3 система зажигания или пропуски зажигания
—   4 дополнительный контроль выпуска
—   5 скорость автомобиля и управление х.х.
—   6 входные и выходные сигналы блока управления
—   7 трансмиссия
4,5 разряды Порядковый номер неисправности компонента или цепи
(00-99)

Назначение выводов 20-контактного диагностического разъема

Считывание кодов неисправностей

При выявлении неисправности, повторяющейся подряд в двух поездках, РСМ выдает
команду на включение вмонтированной в приборный щиток контрольной лампы «Проверьте
двигатель», называемой также индикатором отказов. Лампа будет продолжать гореть
до тех пор, пока память системы самодиагностики не будет очищена от занесенных
в нее кодов выявленных неисправностей. Считывание кодов неисправностей в системе
OBD может быть произведено при помощи описанных выше приборов, подключенных
к диагностическому разъему. Другие способы возможны не на всех моделях. Мигающий
код может быть считан по лампе “Проверьте двигатель”.


Obd for bmw e39 на алиэкспресс — купить онлайн по выгодной цене

Перед покупкой сравните цены на obd for bmw e39, прочитайте реальные отзывы покупателей, ознакомьтесь с техническими характеристиками.

Закажите obd for bmw e39 онлайн с доставкой по России: товары с пометкой Plus доступны с ускоренной доставкой и улучшенными условиями возврата.

На Алиэкспресс obd for bmw e39 всегда в наличии в большом ассортименте: на площадке представлены как надежные мировые бренды, так и перспективные молодые.

Код ошибки:  2 elm auto на АлиЭкспресс — купить онлайн по выгодной цене

Где находится диагностический разъем для bmw e39.

Когда индикатор показывает новый интервал, ноль тормозной воды изменяется на дисплее. На экране появится следующая индикация:

Часы и знак «сбрасывание» или «ре»

Когда индикатор показывает новый интервал, в конце заметки на экране прибл. Следующая индикация появится в течение 4 секунд:

Информация была собрана из интернета, надеюсь, кто-то найдет ее полезной.)

Где находится диагностический разъем на бмв е39

BMW2597 ›Блог› Схема сброса (сервис, осмотр) для всех BMW

Панель приборов имеет шкалу из 5 зеленых, 1 желтого и 1 красноватого квадратов. Это показатели другого сервиса, «OLISERVICE» и «ИНСПЕКЦИЯ», Зеленые квадраты исчезают по одному, когда масло меняется или когда потребность в техническом обслуживании автомобиля закончена.

Если желтый и красный квадраты остаются зажженными при включении зажигания, загорается надпись рядом с ним. «Нефтяной сервис» или «осмотр», который вначале говорит о том, что вам нужно заменить масло и масляный фильтр, а во 2-м, что вам нужно поменять тормозную жидкость, антифриз и провести общее техническое обслуживание автомобиля. Если момент затягивается постоянно, загорается красноватый квадрат.

Эти показатели не влияют на самочувствие автомобиля и никоим образом не влияют на его производительность. Они являются лишь напоминанием о работе и влияют на нервную систему водителя.

Есть несколько вариантов решения этой проблемы:

1. Подойдите к 100 и сбросьте интервалы с помощью специального сервисного ключа. 2,4. Интервалы сброса с помощью диагностической программы (BMW сканер, carsoft) 3. Без посторонней помощи укоротить соответствующие контакты в диагностическом разъеме. (Для 20 или 15-контактного круглого разъема)

Диагностика автомобиля bmw e39 с вашего телефона! 20-контактный разъем!

Профессиональная электронная диагностика (любой марки автомобиля) 1тиш Эндоскопия труднодоступных мест 1тиш.

Замена предохранителей bmw e39

Обуждение раздела Замена предохранителей BMW E39

Tristen

Добрый день, подскажите если сломалась плосмасовая рейка внутри самой двери?? Как быть?

  • Winn
  • Поставте гайку медный и всё.
  • Починок
  • Благодарю за совет
  • Войтко Мокеров

Как заменить предохранители на автомобиле бмв е39 самостоятельно?

Предохранители БМВ Е39 изготовлены из тугоплавкого материала и предназначены для защиты от замыканий в цепи и предотвращают перегрузки в электросоединениях, которые могут повредить оборудование.

Электросистема БМВ Е39 не отличается простотой и состоит из выключателей, реле, электрических моторчиков и различных датчиков. Данные элементы защищаются парой блоков с предохранителями.

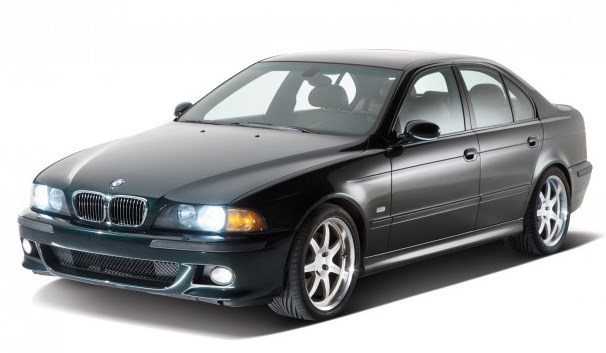

Автомобиль БМВ Е39

Необходимые инструменты

Для работы нам понадобятся самые простые инструменты:

  • специальный пинцет (находящийся в одном из отсеков);
  • схема расположения предохранительных элементов;
  • отвертка для открытия блоков;
  • электропредохранитель.

Новые публикации

Если вы не совсем понимаете, о чём речь, то лучше обратиться к специалисту по радиоэлектронике. Рабочий датчик должен иметь сопротивление в пределах 0,9—1,3 кОм. Ремонт электронного блока ABS своими руками Для БМВ Е39 до рестайлинга проблем с электронной частью АБС практически не возникает, а вот антиблокировочная система на моделях с года выпуска более капризная из-за неудачного размещения блока управления под капотом возле двигателя. Гидроэлектронный блок с автомобиля после года можно попробовать реанимировать своими силами.

Для этого пригодятся навыки работы с паяльником. Больное место электронного блока управления — это проводники, соединяющие разъём и плату прибора.

Часто теряется контакт именно в них из-за частых перепадов температуры и вибрации.

Как устранить этот дефект, рассмотрим ниже. Больное место электронного блока управления — это проводники, соединяющие разъём и плату прибора Порядок ремонта блока АБС в БМВ Е39 после рестайлинга Со снятого блока срезаем крышку. Это можно сделать с помощью острого ножа или полотна от ножовки. Аккуратно удаляем защитный слой с края платы.

Им залита вся поверхность. Снимать полностью слой нет необходимости. Надо получить доступ к проводникам из алюминия от платы к разъёму. При этом лампа в салоне на торпеде загорается на 3 секунды.

После пройденного времени лампочка тухнет. В случае, если индикатор не потух, следует выполнить следующие действия: Если машина двигалась, её следует остановить и заглушить мотор. Должно пройти 3 минуты. После снова завести машину. Следует проверить напряжение в аккумуляторе — Надо проверить клеммы и силовые провода.

При помощи специального электронного устройства считывается информация с блока и определяется точка проблемы.

Симптомы повреждения блока АБС. Чтобы понять, что с блоком АБС Е39 проблема, можно заметить иное поведение автомобиля: Нет связи с датчиками на колесах.

Установка новых датчиков не решает данную проблему.

Порядок разрушения блока по датчикам: На панели приборов в салоне горят индикаторы, оповещающие о проблеме. После прогревания автомашины BMW система автоматически выключается.

Код ошибки:  Как установить русификатор elm327

Предохранители бмв е39: схема расположения и перевод (расшифровка)

≡ 26 Март 2020 · Рубрика: E39 (1996-2003)

Электрическая система BMW E39 довольно сложна, в неё входят включатели, реле, электромоторы и датчики.

Все эти компоненты защищены двумя блоками предохранителей, один расположен в потолке перчаточного ящика, другой находится в багажнике с левой стороны.

К каждому блоку прилагается схема предохранителей BMW E39 с нумерацией, их нужно проверить для восстановления работоспособности неработающих электроприборов. Для схемы предохранителей BMW E39 перевод с немецкого языка подан в таблице ниже. Чтобы заменить перегоревшие предохранители, нужно:

  1. Отключить все потребители от питания с помощью соответствующих выключателей.
  2. Открыть перчаточный ящик, на потолке найти два белых зажима и повернуть их против часовой стрелки на 900, при этом опускается потолок ящика с блоком предохранителей. Для их извлечения здесь же находится пинцет, а также запасные предохранители по одному каждого номинала плюс схема их расположения.
  3. С помощью пинцета вынимаем соответствующий предохранитель.
  4. Визуально осматриваем, оценивая их на пригодность (см. рис. ниже). Целый – ставим на место, перегоревший меняем на новый такого же номинала.

    Предохранители БМВ e39: где находятся, замена

    Состояние предохранителя

  5. Проверяем работу электроприбора, в случае восстановления его работоспособности всё собираем на место (пинцет, подсказку) и не забываем купить новые предохранители, иначе в следующий раз нечем будет заменить нерабочий.
  6. Если предохранитель вновь быстро перегорает, значит, это проблема с электропроводкой или электроприбором.
  7. Ещё один блок предохранителей находится в багажном отсеке. Руководство по их замене то же самое.

Предохранители имеют цветовую и буквенную маркировку.

Предохранитель в зависимости от его цвета может быть рассчитан на напряжение от 7,5 до 30А

7,5Акоричневый
10Акрасный
15Асиний
20Ажелтый
25Абелый (прозрачный)
30Азелёный

Предохранители в перчаточном ящике(таблица)

№ предохранителяSchlussfest VerbraucherЗащищаемая цепь ПотребительСила тока, А

17, 30, 31ABS, ASCАнтиблокировочная система тормозов10, 25 10
40, 42AirBaqПодушки безопасности5, 5
32AktivsitzАктивное сидение (массаж)25
6, 29AuBenspieqelverstЭлектропривод зеркала30, 30
17, 31Aut. Stabili. –cont.Антиблокировочная система тормозов10, 10
4Bel. Innen-/Gepackr.Подсветка салона, багажника20
39Bel. Make-Up-SpiedelПодсветка косметического зеркала.7,5
24, 38Bel. SchaltkulisseПодсветка приборов кулисы, салона.5, 5
43, 56, 58BortmonitorБортовой монитор, телефон, радио5, 30, 10
41BremslichtСтоп-сигналы5
15DiagnosesteckerДиагностический разъем7,5
3, 38FanfarenЗвуковой сигнал15, 5
6, 27, 29FensterheberЭлектростеклоподъемник, центральный замок.30, 30, 30
21Garagentor ffnerБлок управления гаражными дверями (ИК)5
28Getriebesteuer. DieselУправление АКПП, дизельного ДВС15
20Heizbare HeckscheibeОбогрев заднего стекла7,5
9Heizbare SpritzdsenПодогрев форсунок омывателя стекла15
20, 23HeizunqБлок управления климат контролем (ЁЖ)7,5
76HeizunqsqeblseВентилятор печки40
18, 24, 40InstrumentenkombiПанель приборов5, 5, 5
9, 20KlimaanlaqeКондиционер15, 7,5
35Klimaqeblse hintenБлок управления заслонками печки5
22, 31KraftstonffpumpeТопливный насос25, 10
39LadesteckdoseBMW E29 220VЗарядное гнездо (для зарядки АКБ, не вынимая из автомобиля)7,5
34LenkradheizunqПодогрев руля10
13LenksulenverstellunqЭлектрорегулировка руля30
16, 41LichtmodulБлок света5, 5
23Mittelarmlehne hintenЭлектрооборудование подлокотника7,5
14, 15MotorsteuerunqБлок управления двигателем5, 7,5
44MultifunktionslenkradМультируль5
25, 44MultiinformationsdisplayMID панель БК7,5, 5
25, 43, 44RadioРадио7,5, 5, 5
20,24Reiftndruck-KontrollsystemКонтроль давления в шинах7,5, 5
4, 2ScheibenwaschanlaqeОмыватель стекла и фар20, 30
1ScheibenwischerДворники30
2Scheinwerfer-WaschalaqeОмыватель фар30
5Schiebe-HenedachЭлектропривод люка20
11ServotronicЭлектрогидроусилитель руля7,5
32SitzheizunqПодогрев сидений25
10Sitzverst. BeifahrerЭлектросидение пассажира30
13, 21Sitzverst. FahrerЭлектросидение водителя30, 5
32, 45SonneschutzrolloСолнцезащитная шторка заднего стекла25, 7,5
21Spieqelaut. abblend.Электропривод зеркала заднего вида5
65TelefonТелефон5, 5
48WeqfahrsicherunqВстроенная сигнализация (иммобилайзер)5, 5
53ZentralveqelunqЦентральный замок30, 30, 30
51Ziq. AnzunderПрикуриватель30
75ZusatzlfterДополнительный электровентилятор50

Предохранители в багажнике (таблица)

59AnhnqersteckdoseГнездо для прицепа20
56, 58, 43BordmonitorБортовой компьютер30, 10, 5
56CD – WechslerCD – Чейнджер30
48DiebstahlwarnanlaqeИммобилайзер5
60, 19Elektr. Dmpfer – ControlБлок EDC15, 5
55, 43Heckwaschpumpe (Heckwischer)Насос омывателя заднего стекла20, 5
66Heizbare HeckscheibeОбогрев заднего стекла40
54Kraftstoffpumpe M5Топливный насос (только для модели М5)25
49, 50LuftfederunqПневматическая подвеска30, 7,5
56, 58NaviqationssystemНавигация30, 10
56, 58, 43RadioРадио30, 10, 5
47StandheizunqПредпусковой нагреватель (вебасто)20
57, 58, 43TelefonТелефон10, 10, 5
53ZentralverrieqelunqЦентральный замок7,5
51Ziq. Anznder hintenЗадний прикуриватель30
47ZuheizerПредпусковой нагреватель (вебасто/топливо)20
Код ошибки:  Купить автосканеры для Peugeot 206 в Москве, продажа автосканеров для Peugeot 206 – цены, описание и фото на сайте Авто.ру.

Нельзя применять проволоку или другие перемычки вместо оригинальных предохранителей!

Причины замены блока абс на бмв

Берем смесь спирта, канифоли и капельки ортофосфорной кислоты, капаем на контакт резистора и залуживаем. Проявите терпение, с первого раза не всегда получается. Вынимаем жилу из многожильного провода, залуживаем миллиметр с одной стороны и припаиваем к контакту резистора.

Чуть-чуть дернув за провод, проверяем пайку. Теперь изгибаем проводок буквой U для амортизации и припаиваем контакт к ответной части, там где идут пины к самому разъему. Опять же, не всегда получается с первого раза. Терпение и еще раз терпение Если этого не достаточно, система контроля тягового усилия подтормаживает пробуксовывающие ведущие колеса. В системе имеется регулировка тягового усилия.

Она препятствует кратковременной блокировке приводных колес на ровном дорожном покрытии благодаря тормозному действию двигателя. После включения зажигания на панели приборов кратковременно загорается и гаснет контрольная лампа. Если лампа не гаснет или горит во время движения, то это указывает на наличие неисправностей в системе. Включить систему можно тем же выключателем. При следующем запуске двигателя система включается сама.

Процесс снятия и замены

Меняются предохранители на БМВ Е39 точно так же, как и на любом другом автомобиле. Все достаточно просто. Особых знаний здесь не требуется. Просто нужно внимательно изучить схему, которая прилагается к руководству идущим вместе с транспортным средством.

Расположение

Первый находится в верхней части бардачка, второй располагается в багажнике слева. Они находятся в легкодоступном месте и для замены предохранителя не нужно снимать какие-то узлы или системы.

Ремонт блоков abs в минске с гарантией

Метки: багажника, крышка, одиссей, хонда

    Похожие записи
  • Отзывы BMW (БМВ)
  • Распродажа Bicycle Bmw — товары со скидкой на AliExpress
  • Отзывы владельцев Skoda Octavia 1 Tour ()

Схема

Схема предохранителей расположенных в бардачке.

Запрос вернул пустой результат.

Схема расположенных в багажном отделении

Расположение в багажнике

Этапы

Процесс замены электропредохранителя подробно опишем на примере блока находящемся в отделении для перчаток БМВ Е39 . Видео англоязычное, но весь процесс описан понятно и доступно.

  1. Перед тем, как приступить к замене, нужно отключить электроприборы в частности тот потребитель, на котором планируется замена.
  2. Далее открываем бардачок и находим белые зажимы, которые поворачиваем в левую сторону на 90 градусов.

    Предохранители БМВ e39: где находятся, замена

    Удерживающие фиксаторы

  3. После этого отклонится книзу и освободится требуемый нам блок.
  4. На полочке под панелью есть схема, в которой находим, где расположен нуждающийся в замене электропредохранитель. (пинцет -1, схема-2, место для запасных-3).

    Предохранители БМВ e39: где находятся, замена

    Расположение элементов в отсеке

  5. Далее находим непосредственно сам элемент.
  6. Извлекаем его с помощью пинцета и осматриваем.
  7. Вышедший из строя отличается от исправного тем, что уже при визуальном осмотре заметно, что его металлическая пластина расплавлена.

    Предохранители БМВ e39: где находятся, замена

    Определение перегоревшего

  8. Находим аналогичный по номиналу и ставим на место перегоревшего.
  9. Включаем для проверки потребитель.
  10. В случае если он опять перегорит, то нужно обследовать соответствующую электроцепь.
  11. Внимание! Нельзя заменять предохраняющий элемент проволочкой или же каким-то металлическим предметом. Это может нанести большой вред электроприборам.
  12. Всегда под рукой должны находиться запасные предохранители. Хранить их можно прямо в самом блоке для этого там имеются специально предусмотренные места.
  13. Номинал нанесен на корпус. Вдобавок конкретный цвет корпуса отвечает определенному напряжению.
  14. После того как работа выполнена и потребитель заработал нормально нужно поднять блок кверху и повернуть фиксаторы вправо.
  15. Второй блок предохранителей располагается в багажнике. Меняются они точно так же.

    Предохранители БМВ e39: где находятся, замена

    Электропредохранители в багажнике

  16. Добавочные электропредохранители находятся за облицовкой справа.
  17. Электропредохранитель плюсового кабеля АКБ располагается над аккумулятором в специальной коробочке.
  18. В случае если автомобиль, оборудован тягово-сцепным приспособлением, то в правой части багажника за обивкой находится отсек с добавочными элементами электроцепей фар прицепа.

Как видите, процедура элементарна и с ней справится даже автолюбитель с полным отсутствием каких-либо навыков в ремонте транспортных средств.

Для того чтобы легче было сориентироваться в предохранителях их корпуса в зависимости от номинала окрашены в разные цвета.

Цвет в зависимости от номинала

Оцените статью
OBD
Добавить комментарий
