How-to: set up ELM327 USB, WiFi and Bluetooth OBD2 scanner software on Windows XP, Windows 7, Windows 8 and Windows 10 separately.
*Don’t test on all ELM327 adapters. You are at your risk.
Guide for Installing ELM327 USB on Windows
Guide for Installing ELM327 WiFi on Windows
Guide for Installing ELM327 Bluetooth on Windows
Guide for Installing ELM327 USB on Windows
STEP 1: Download and Install Latest Tested ELM-327 Driver Files
(Cable should NOT be connected to your laptop yet. Only connect it when instructions say so.)
Windows XP, Vista, Win7:

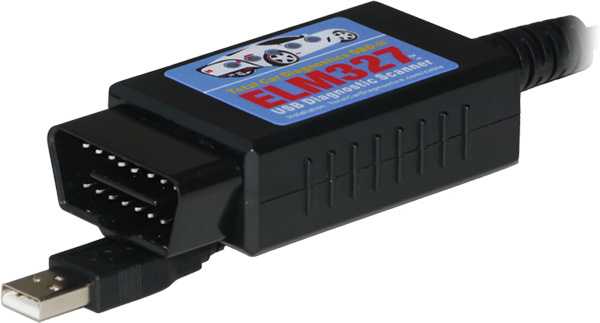

If you bought genuine ELM327 cable v2.1 like image below
— then you only need to install DRIVER PACK 3. After install — go straight to Step 2 to test if it’s working.
- DRIVER PACK 2
- DRIVER PACK 3
- DRIVER PACK 4
Windows 8, 10:
If you bought genuine ELM327 cable like this,
then you only need to install DRIVER PACK 3. Then go straight to Step 2 to test it’s working ok.
Steps to install Driver Pack 5:
STEP 2: Test if ELM327 USB Cable is Installed Correctly
(You can now CONNECT your ELM327 USB cable to any port on the laptop.)
Ok, we’re almost ready to start scanning your vehicle.
First, let’s ensure that everything is working fine!
Step 1: Access Device Manager
Windows Vista/7/8/10: Control Panel » System » Device Manager
Windows XP: Control Panel » System » “Hardware” tab » Device Manager
Step 2: Expand “Other Devices” and “Ports (COM & LPT)”
NONE of above devices should have a yellow mark next to them.
If none of the above has a yellow mark, then congratulations! You’re ready to begin scanning your car(s).
If any one of above devices has a yellow mark, then:
Step 1: Install your OBD2 software Do NOT launch it yet.
Step 2: Connect ELM327 USB to your computer and car’s OBD port (usually underneat dashboard/steering wheel).
Step 3: Place the key in the ignition and turn it forward to “ON” position. (Position where all dashboard lights are on. This is one position before engine starts.)
Step 4: Start your OBD diagnostic software. Click “Connect“, and it should auto-connect to your vehicle. That’s it!
Guide for Installing ELM327 WiFi on Windows
This guide explains how to connect ELM327 WIFI scanner to Windows.
Windows Vista, 7, 8, 10:
Password to connect to WIFI: 12345678
Click on “Properties”.
Guide for Installing ELM327 Bluetooth on Windows
STEP 1: Plug Bluetooth into Car’s OBD Port
STEP 2: Turn ON Car Ignition
This is one step before engine is powered.
STEP 3: Add and Pair ELM327 Bluetooth to Windows
Bluetooth Add Device
Select ELM327 Bluetooth device. It’ll come under different names like: OBDII, OBD-II, VLink, Can OBDII, etc.
NOTE: It can take up to 15 seconds for Bluetooth signal to show.
SIGNAL NOT SHOWING?
When you see list of pairing options like this:
Enter the pairing code:
Pair code: 1234
If above doesn’t pair, then: 0000
STEP 4: Launch OBD Software and Connect to Vehicle
Launch OBD Software.
Click “Connect” and it should automatically detect ELM327 Bluetooth device, and connect to car’s ECU.
Установка драйвера для ELM 327.
Для Windows 10 нажимаем комбинацию кнопок
2. Перейдите на вкладку «Оборудование» и нажмите на кнопку «Диспетчер устройств»:
3. Появится примерно такое окно, найдите и раскройте ветку «Порты (COM и LPT)»:
4. Найдите там COM порт с именем USB-SERIAL ( имя может быть немного другим ). В скобках будет написано его номер, в данном примере у нас COM15.
5. Если у вас номер от 1 до 4, значит все ОК. Дальше можно ничего не делать, просто закройте все окна. Но если нет соединения с ЭБУ, то читайте дальше, как изменить другие важные параметры порта.
6. Если номер больше 4, то надо его изменить. Щелкните правой кнопкой мышки по выбранному из списка порту и выберите «Свойства»:
7. Появится окно свойств COM порта, выберите вкладку «Параметры порта»:
9. В появившемся диалоге можно установить номер COM порта. Измените его на номер от 1 до 4:
10. Например, на номер COM3. Также, если адаптер не будет соединяться с ЭБУ или соединение будет нестабильным, то рекомендуется изменить параметр «Время ожидания (мсек)» до 5 мс или вплоть до 1 – 2 мс, а также уменьшит значения «Буфер приема» и «Буфер передачи». Критичные параметры настроек подчеркнуты красными линями:
Закройте все окна, отвечая утвердительно ( «ОК», «Применить», «Сохранить», и т.д ) Далее, во всех диагностических программах надо будет указывать, что адаптер подключен к COM порту с номером 3, т.е COM3. Адаптер готов к работ
Для сопряжения компьютера и электронного блока управления двигателя внутреннего сгорания любого автомобиля нужен специальный адаптер. Последний функционирует корректно только при наличии новейшей официальной версии драйвера.
Описание ПО
Данный драйвер является скачан с сайта разработчика и подходит для любых версий операционной системы Microsoft Windows. Целью установки является обеспечение корректной работы адаптера ELM327.
Как установить
Переходим к рассмотрению непосредственно процесса инсталляции:
Проверила правильность установки того или иного драйвера можно, обратившись к диспетчеру устройств и просмотрев корректность показа названия оборудования.
Скачать
Программное обеспечение распространяется на бесплатной основе и может быть скачано как с сайта разработчика, так и при помощи прикрепленной ниже прямой ссылки.
