Диагностика ниссан альмера

Блок в салоне

Он расположен за перчаточным ящиком. Пример доступа к нему, а так же замену предохранителя прикуривателя смотрите в в видео.Фотография

Общая схема

Описание

За прикуриватель отвечает предохранитель номер 7 на 15А

1. R1 — Реле подогрева сидений
2. R2 — Реле отопителя
3. R3 — Реле дополнительного оборудования

Отдельно с правой стороны может находится реле обогрева заднего стекла.

Диагностика almera classic сканером

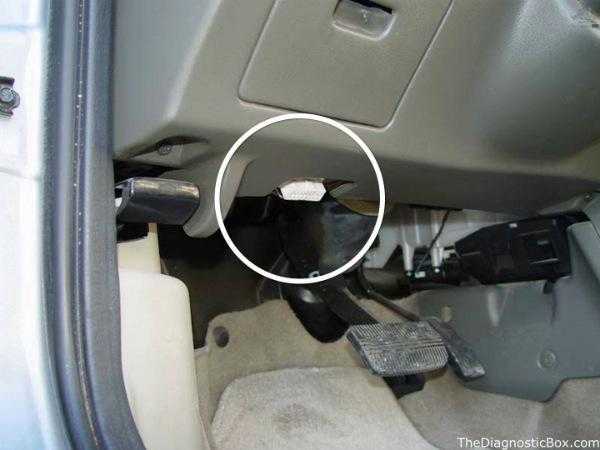

Диагностический разъем Альмера Классик
Для диагностики на Ниссан Альмера Классик предусмотрен технологический разъем OBD2. Он смонтирован в нижней области рулевой колонки, с правой стороны относительно рычага открытия капота. В качестве пользовательского сканера можно использовать дешёвую китайскую модель ELM 327, которая снабжается программным обеспечением для персональных компьютеров и для смартфонов. При подключении загорается красный светодиод. Диагностика Альмера Классик с помощью сканера и смартфона выполняется так:

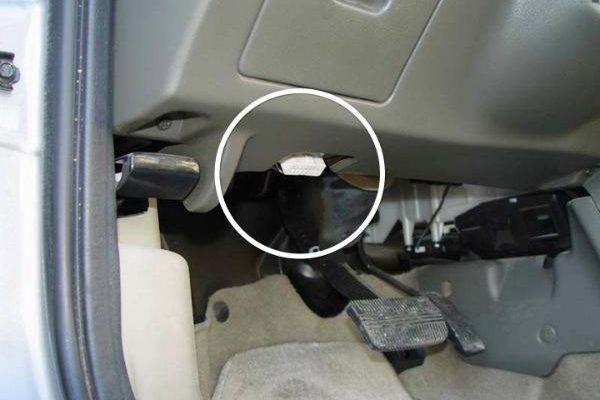

Диагностический разъем Альмера Классик
Для диагностики на Ниссан Альмера Классик предусмотрен технологический разъем OBD2. Он смонтирован в нижней области рулевой колонки, с правой стороны относительно рычага открытия капота. В качестве пользовательского сканера можно использовать дешёвую китайскую модель ELM 327, которая снабжается программным обеспечением для персональных компьютеров и для смартфонов. При подключении загорается красный светодиод. Диагностика Альмера Классик с помощью сканера и смартфона выполняется так:
Интерфейс диагностической программы на смартфоне

• Синхронизация выполняется автоматически или вручную в разделе «ВТ соединение».
• Первоначальное сопряжение с устройством займет относительно большой период времени. Завершением подключения станет высвечивание на экране надписи «protocol» c какой-либо цифрой.

Теперь функции приложения доступны. Среди них:

Общая информация об автомобиле

• Общая информация – пользователь увидит данные о марке автомобиля, годе выпуска, VIN номере, уровне напряжения в сети, а также о телефоне и диагностирующем устройстве.
• Динамические параметры – в разделе открывается доступ к показателям работы автомобиля. Пользователю доступна следующая информация: обороты мотора, температуру охлаждающей жидкости, расход топлива и так далее.
• Диагностика – проверяет работу Альмера Классик. Для этого понадобится запустить диагностирование. В итоге на экране будут выданы коды ошибок, если они есть. Останется сделать расшифровку и приступить к устранению поломок.

Температура ОЖ в интерфейсе диагностической программы

Диагностика авто перед покупкой: проверяем стартер

В том случае, если стартер не проворачивается, для начала нужно обратить внимание, чтобы на 50-й клемме у тяглового реле было соответствующее напряжение (минимум 10 В). Если же оно оказывается существенно ниже, нужно будет проверить все провода, входящие в этот контур.

Если заряд батареи полный, то работу стартера также можно подвергнуть проверке. В этом случае необходимо будет сделать следующее:

1. Завести зажигание, не включая передачи.
2. Перемкнуть клеммы №30 и №50 у стартера при помощи проводов с сечением около 4 мм2
3. Если стартер сработал, то причина поломки — это неисправность его проводки. Если нет, то нужно провести его проверку (это делается в снятом состоянии и с хорошо закрепленными проводами).

Есть несколько аспектов нерабочего состояния стартера. Самыми популярными среди них являются следующие:

• отсутствие вращения даже при включенном замке зажигания;
• медленное вращение стартера (нет сил на проворот коленвала);
• проворот двигателя рывками;
• проблемы с шестерней;
• стартер не «желает» останавливаться после того, как ключ зажигания был опущен.

У всех этих проблем есть свои причины. При диагностировании выясняется, что:

1. Стартер может не вращаться в следующих случаях:

• разряженность батареи;
• обрыв провода или неисправность стартера (выясняется перемыканием клемм 30 и 50);
• обрыв кабеля;
• окисление разъемов (и недостаточное прохождение тока);
• нет необходимого напряжения для клеммы № 50 (возможно, оборван провод или есть неисправность в выключателе).

1. Медленная работа стартера может быть связана с:

• низким разрядом батареи;
• заливанием «не того» масла (например, летнего);
• окислением разъемы;
• изношенностью угольных щеток;
• недостаточностью расстояния между коллектором и щетками;
• обгоранием или замаслением коллектора;
• отсутствием необходимого для клеммы № 50 напряжения;
• поломкой подшипника;
• неисправностью тяглового реле.

1. Работа рывками зависит от:

• поломки самого привода шестерни (нуждается в замене);
• загрязненности шестерни;
• неисправности зубчатого вала у маховика.

1. Почему не будет отходить шестерня? Возможно, это:

• загрязненность или повреждение привода или резьбы у шестерни;
• неисправность тяглового реле;
• разрыв или ослабление возвратной пружины.

1. Если у стартера есть «желание» работать и после отпускания ключа зажигания, это указывает на:

• заедание тяглового реле;
• проблему в самом замке зажигания.

Диагностика ниссан альмера классик: важные коды неисправности

Именно коды, которые показывает бортовой компьютер, и помогут выявить неисправности в работе систем транспорта. Здесь очень пригодится таблица, которая показывает, что означает конкретный набор тех или иных цифр.

Разъем диагностики ниссан альмера способен сделать и конкретную расшифровку ошибок в работе транспорта. Информация по этому поводу приведена далее:

Таблица1. Коды неисправности для ниссан альмера классик:

Важно не забывает, что для ниссан разных лет выпуска коды могут различаться. Чтобы этого не произошло, можно проверить состояние автомобиля через диагностический разъем альмера классик.

Как и где сделать диагностику акпп

Эта процедура вызывает определенные сложности в своем исполнении. Лучше всего проводить подобные мероприятия в специализированной автомастерской. В целом же, можно выделить следующие проблемы, с которыми можно столкнуться в подобном процессе:

• двигатель запускается в непредусмотренных трансмиссией положениях;
• положения, которые показывает индикатор, могут отличаться от тех, которые должны быть в «Парковке» и «Нейтарльном»;
• показания индикатора трансмиссии отличаются от выбранной передачи;
• автомобиль продолжает движение при положениях «Р» и «N»;
• переключение передач производится с трудом;
• трансмиссия будет пробуксовывать, издавать посторонние шумы.

Все, что можно сделать самим перед походом в автомастерскую — это проверить уровень залитой в коробку передач трансмиссионной жидкости. При выявлении несоответствия стандартам необходимо довести все до положенного уровня. Если эта мера не помогла, тогда уже можно будет обратиться за помощью к специалистам.

Диагностика трансмиссии автомобиля может включать себя важные моменты. Нередко выявляются утечки. Как опознать такую поломку?

Прежде всего, следует обратить внимание на цвет вытекшей жидкости — она имеет темно-красный цвет (можно спутать в двигательным маслом, которое могло быть нанесено на картер при помощи набегающего потока воздуха). Чтобы выявить источник утечки, необходимо сделать следующее:

1. Обезжирить поверхность или произвести паровую чистку.
2. Проехать небольшую поездку на небольшой скорости.
3. Поднять автомобиль на домкрат и осмотреть источник.

Необходимо исследовать несколько деталей и узлов. Таковыми могут выступать:

• поддон у картера трансмиссии (исправляется подтягиванием болтов или заменой прокладки);
• труба залива жидкости (заменить резиновое уплотнение, которое есть у места входа в трубку для картера трансмиссии);
• линии для трансмиссионной жидкости (подтягиваются соединения или линии полностью меняются);
• трубка вентиляционная (трансмиссия может быть переполненной или содержать следы воды).

При диагностике акпп необходимо обратить внимание и на состояние самого масла. Если оно имеет бурый цвет или же пахнет гарью, то это указывает на то, что в коробке низкий уровень жидкости.

А на что может указывать тот фактор, что при полном выжимании педали газа не будет выключаться пониженная передача? Возможны такие варианты:

• в коробке на данный момент низкий уровень всей жидкости;
• имеется неисправность в самой электросистеме управления двигателем;
• не исправлен датчик трансмиссии или его проводка;
• не отрегулирован трос у селектора.

Двигатель не запускается при любом положении переключателя коробки? Или это, наоборот, происходит при любом выборе селектора, кроме Р и R? В этом случае налицо такие предпосылки:

• нарушение регулировки у датчика, который выключает разрешение на запуск;
• есть определенная неисправность в самой системе управления двигателем;
• трос селектора не отрегулирован.

В случае пробуксовки сцепления, которое появляется именно при переключении передач, а также при невозможности приведения в функциональность режимов D или R, тоже есть определенные причины. Чаще всего выделяют следующие:

• в коробке маленький уровень жидкости;
• не исправен датчик, указывающий на положение селектора или его же проводки;
• не исправлена система управления двигателя.

Проверяем тормозную систему

Диагностика этой части автомобиля очень важна для дальнейшей безопасности движения. Однако перед его началом нужно проверить накаченность шин и регулировку в установке углов колес. Итак, можно выявить такие проблемы:

1. Увеличен ход педали тормоза ножного. Это говорит о том, что из строя вышел именно тормозной контур и, возможно, выливается тормозная жидкость.
2. А если педаль тормоза, наоборот, имеет мягкий ход? Причины ищут в:

• попадании воздуха в тормозной контур;
• падении уровня жидкости в резервуаре с тормозной жидкостью;
• образовании паровых пробок в тормозных линиях (это происходит при частых экстренных торможениях).

1. Если педаль проваливается, то и торможение может оказаться недостаточно эффективным. Это бывает по той причине, что:

• нарушается герметичность в тормозном тракте;
• есть повреждения манжет в цилиндрах (главном и колесном);
• у поршня повреждена уплотнительная манжета (суппорт нуждается в ремонте);
• фрикционные накладки для колодок в масле;
• неподходящие колодки;
• неисправность сервопривода в таком узле, как вакуумный усилитель тормозов;
• произошла изношенность тормозных колодок.

1. Когда автомобиль теряет курсовую устойчивость, его может закидывать при торможении в сторону. Это бывает потому, что:

• неправильное давление в шинах;
• их неравномерная изношенность;
• масло на фрикционных накладках у колодок;
• разные колодки на одной оси;
• изношенность тормозных колодок;
• загрязненность поверхностей в суппортах (конкретнее, шахт);
• заржавели тормозные суппорты;
• неравномерная изношенность колодок.

1. Если торможение происходит самопроизвольно, это обычно вызвано двумя причинами:

• засором отверстия в главном тормозном цилиндре;
• маленьком зазоре между штоком и поршнем у главного тормозного цилиндра.

1. Также тормоза способны перегреваться непосредственно во время езды потому, что:

• имеется засор отверстия в главном цилиндре;
• зазор между приводным штоком и поршнем у главного цилиндра очень мал.

1. Отдельного разговора заслуживают возникающие вибрации, возникающие по причине:

• установок колодок неправильного типа;
• корродированием тормозного диска;
• боковое биение у тормозного диска.

Разбираемся в неисправности тормозных колодок

Если при проверке колесо с трудом проворачивается вручную, то можно заявлять о том, что сами колодки не отходят от диска. Это часто бывает при ржавчине, поражающей их цилиндры.

Другое дело, если выявлен неравномерный износ у тормозных колодок. В этом случае причинами могут быть:

• нерегламентированные для этого автомобиля колодки;
• грязный суппорт;
• трудность в ходе поршня;
• нарушение герметичности в тормозном тракте (нужно устранить утечки).

Клинообразный износ возникает совсем по другим предпосылкам. Главными из них будут:

• нарушение правильной параллельной установки суппорта по отношению к тормозному диску;
• коррозия суппортов;
• нарушение исправности поршня.

Самодиагностика абс ниссан альмера классик: как провести

Проверить состояние антиблокировочной системы автомобиля этой марки вполне реально и своими собственными силами. Прежде всего, необходимо знать, где находится блок управления этой системой (также будет использоваться в ниссан альмера диагностический разъем).

1. В транспорте стоят датчики оборотов каждого колеса — сигналы от них поступают в соответствующий канал процессора.
2. Проверяется соответствие вращения скорости.
3. При неправильных показаниях любого из датчиков, отсутствии электрического контакта или напряжении датчика процессор решит, что система является неработоспособной — соответственно, на панели приборов зажигается соответствующая лампочка.

Самодиагностика абс ниссан альмера классик (особенно касается моделей, выпущенных после 1997 года) будет проходить в определенном порядке. Он прост:

1. Заводится двигатель.
2. Необходимо начать движение со скоростью не менее 30 км/час.
3. Остановиться и выключить зажигание.
4. Открыть на nissan almera диагностический разъем, соединить контакт 4 с минусом.
5. Включить зажигание.
6. Считать количество вспышек лампы ABS.

Коды ошибок абс уже классифицированы. Они приведены ниже в таблице:

Таблица 2. Самодиагностика авс

Современные недорогие автомобильные сканеры

Для выявления ошибок Альмера Классик можно использовать недорогие, простые сканеры. Как уже говорилось ранее, одной из таких моделей является ELM327. Преимущества устройства:

ELM327

• быстрый сброс ошибок;
• достаточно точное выявление неисправностей;
• компактность аппарата.

При диагностике автоматически отключается мобильный интернет на смартфоне или планшете, что является единственным минусом.

Далее будут представлены ещё несколько недорогих версий диагностических адаптеров.

1. Launch CReader V

Рассматриваемая модель работает без телефонов и персональных компьютеров. Ошибки выводятся на яркий жидкокристаллический экран. Также плюсы адаптера:

Launch CReader V

• большой ресурс;
• данные выводятся в режиме реального времени;
• простой и удобный интерфейс.

Из недостатков выделяется маленький размер экрана.

1. Scan Tool Pro

Модель сканера с русифицированным программным обеспечением. Обладает маленькими размерами, при этом способно выявить порядка трёх тысяч неисправностей. Можно использовать на автомобилях от 1996 года выпуска. Имеется возможность сохранения или распечатки результатов диагностики. Недостатки сканера не выявлены, но велика вероятность приобретения пиратской копии.

1. Delphi DS150E

Несмотря на низкую цену аппарата, его часто используют даже на станциях обслуживания. Это обусловлено расширенным функционалом позволяющим, вести непрерывную запись параметров. Это обеспечивается за счёт флеш карты. Минусы сканера — большие габариты.

Delphi DS150E

Чтение ошибок в режиме самодиагностики

Запуск диагностического режима на Ниссан Примера P12 производится следующим образом:

1. Включить зажигание и выждать 3 секунды.
2. Нажать и отпустить 5 раз на педаль газа в течение 5 секунд.
3. Через 7 секунд после последнего нажатия еще раз полностью утопить педаль газа и удерживать ее в течение 10 секунд.
4. Если все сделано правильно то на комбинации приборов Nissan Primera P12 начнёт мигать пиктограмма Check Engine.
5. Отпустить педаль газа.
6. Мигание пиктограммы показывает коды ошибок в четырёхзначном формате. Первая цифра кода показывается длинными вспышками, затем идут цифры второго символа и т. д., которые показываются короткими вспышками. Между индикацией цифр дается перерыв 2 секунды. Число вспышек равно значению цифры в коде ошибки, кроме цифры 0 — она обозначается десятью вспышками. Если ошибок несколько, то они будут выводиться последовательно.
7. Сбросить ошибки можно нажав на педаль газа на 10 секунд, оставаясь в режиме диагностики. Значок Check Engine покажет индикацией код 0000.
8. Выключить зажигание.

Например, код ошибки 1514 (обрыв в цепи сигнала регулятора холостых оборотов двигателя) будет показан как:

• 1 — одна длинная вспышка, затем пауза почти 2 секунды.
• 5 — пять коротких вспышек с интервалом 1 секунда, после чего будет пауза на 2 секунды.
• 1 — одна короткая вспышка и пауза на 2 секунды.
• 4 — четыре коротких вспышки через 1 секунду каждая.

Аналогично считываются коды ошибок на следующих моделях Ниссан:

• Тиида;
• Альмера H16 и Альмера Классик;
• Ноут;
• Икстрейл;
• Кашкай;
• Теана;
• Мурано;
• Навара.

На видео (автор Николай Николаевич) показана процедура считывания ошибок на Ниссан Тиида 2007 года выпуска.

На более раннем Ниссан Примера P11 процедура считывания ошибок иная:

1. Одновременно нажать на кнопки сброса суточного пробега и настройки часов и удерживать их.
2. Включить зажигание и отпустить кнопки.
3. Запустится самодиагностика, при которой стрелки спидометра, тахометра и уровня топлива будут одновременно перемещаться от минимального показания до максимального и обратно.
4. Вывод кода ошибок на экран одометра осуществляется нажатием любой кнопки на комбинации — первое нажатие показывает версию программного обеспечения, второе выведет на экран непосредственно коды ошибок.

Следует помнить, что ошибки двигателя на P11 так не считываются. Для этого используется другая процедура:

1. Включить зажигание.
2. Открыть крышку монтажного блока предохранителей в районе левой ноги водителя.
3. Поставить перемычку в диагностический разъём между контактами IGN и CHK. На дорестайловых P11 необходимо замыкать крайние правые контакты в верхнем ряду. На рестайлинговых P11 144 замыкают крайний левый и крайний правый контакты в нижнем ряду колодки.
4. Снять через две секунды перемычку.
5. По миганию лампы Check Engine можно определить код ошибки. Длинные вспышки дают первый символ кода, короткие — второй. Число вспышек соответствует значению символа. На рестайлинговых P11 144 коды ошибок будут уже четырёхзначными.
6. Выключить зажигание.

На праворульном Ниссан Вингроад, оснащенном педалью газа с механическим приводом, ошибки выводятся также замыканием пинов в контакте диагностике. Разъем имеет несколько иной вид.

https://www.youtube.com/watch?v=Z_bluxO2yXc

Замыкают пин 1 и 8

https://www.youtube.com/watch?v=QJDa7nRzevo

Видеоролик от Алексей Никитин демонстрирует самодиагностику на Вингроаде 1999 года выпуска с 1,8 литровым бензиновым двигателем.
