Инструкция по диагностике двигателей ямз-5340, ямз-536, их модификаций и комплектаций 5340.3902250 ис – часть 2

Диагностика двигателей ЯМЗ-536, ЯМЗ-5361, ЯМЗ-5362, ЯМЗ-5363, ЯМЗ-5364, их модификации и комплектации - 2 Июня 2016 -

Таблица 11

Параметр

Значение

Рабочий диапазон напряжений

16 – 32 В

Предельный ток

400 мА

Оптимальное рабочее давление на входе / на выходе

0,8«1,25 МПа (8«12,5 кгс/см2)

Минимальное давление на входе / на выходе

0,66«0,72 МПа (6,6«7,2 кгс/см2)

Рабочий диапазон температур

минус 40«плюс 130°С

Сопротивление катушки

30 Ом

Номинальная потребляемая мощность

6 Вт 10% -5%

Индуктивность катушки

400«500 мГн

1.4.11.2.2 КОНФИГУРАЦИЯ РАЗЪЁМА

Конфигурация разъёма клапана заслонки EGR приведена на рисунке 38.

• Контакт 1 (провод 2.03) – ЭБУ контакт 2.03 питание датчика ( 24 В);

• Контакт 2 (провод 2.01) – ЭБУ контакт 2.01 сигнал управления

Рисунок 38 – Конфигурация разъёма

1.4.11.2.3 ОТКАЗ КЛАПАНА ЗАСЛОНКИ EGR

Отказ клапана приводит к неправильной работе системы РОГ и может проявляться в

рассогласовании между исполнительным механизмом (заслонка РОГ) и управляющей частью

(клапан заслонки). Например, медленное реагирование заслонки на изменение заданных

значений, заклинивание заслонки в каком-нибудь положении. В любом случае, с появлением

ошибки необходимо проверить целостность электрической цепи клапана и герметичность

соединений в пневмосистеме ТС.

1.4.12 ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА

(ЭЛЕКТРОННАЯ ПЕДАЛЬ)

На двигателях с механическим регулированием подачей топлива водитель, изменяя

положение педали акселератора, через механический привод воздействует на положение

рейки ТНВД и изменяет рабочие режимы двигателя.

На двигателях с электронной системой управления электрический сигнал, образующийся

на потенциометре педали акселератора, информирует ЭБУ о том, как сильно водитель нажал

на педаль, другими словами – об увеличении крутящего момента. Датчик положения педали

акселератора регистрирует перемещение педали или изменение угла ее положения и передает

соответствующий сигнал в ЭБУ.

Педальный модуль – единое устройство, состоящее из педали акселератора и двух

датчиков ее перемещения.

1.4.12.1 УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Важнейшая составная часть датчика – потенциометр, с которого снимается напряжение,

зависящее от положения педали акселератора. Загруженная в ЭБУ характеристика датчика

преобразует это напряжение в относительное перемещение или величину угла положения

педали в процентах.

46

1.4.12.4 ОТКАЗ ДАТЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА

При отказе датчика положения педали акселератора ЭБУ сигнализирует об ошибке

посредством диагностической лампы. Двигатель перестает реагировать на положение педали

акселератора. Частота вращения коленчатого вала устанавливается равной

1000 мин-1.

Крутящий момент в этой точке не ограничивается, ТС может двигаться с небольшой скоростью.

1.5 ДАТЧИКИ, ОБЕСПЕЧИВАЮЩИЕ

БЕЗОПАСНОСТЬ ДВИЖЕНИЯ ТС

Для обеспечения безопасности движения транспортных средств на них могут быть

установлены дополнительные датчики и устройства: датчик положения педали тормоза, дат-

чик положения педали сцепления и кнопка моторного тормоза. Обозначение модели этих

датчиков, электрическая схема их подключения, диагностика их неисправности должна быть

отражена в руководстве по эксплуатации ТС. В п.п. 1.5.1«1.5.3 настоящей инструкции

приводится информация о влиянии датчиков и устройств на работу двигателя.

1.5.1 ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА

Датчик положения педали тормоза – это контактный датчик, определяющий положе-

ние педали рабочего тормоза (педаль нажата или не нажата). Функцию датчика может вы-

полнять как отдельный датчик, устанавливаемый под педаль тормоза, так и выключатель

стоп-сигнала («лягушка»), устанавливаемый в контуре низкого давления пневматической

тормозной системы. На ТС могут устанавливаться и оба устройства: датчик положения

педали и выключатель стоп-сигнала.

При нажатии педали тормоза датчик или выключатель подает в ЭБУ сигнал о начале

перемещении педали. В результате отключается педаль акселератора и снижается частота

вращения двигателя до минимальной частоты холостого хода.

При нажатии педали тормоза также отключаются некоторые функции, например,

системы круиз-контроля и отбора мощности.

1.5.1.1 ОТКАЗ ДАТЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ ТОРМОЗА

При отказе датчика положения педали тормоза ЭБУ сигнализирует об ошибке посред-

ством диагностической лампы. При отказе датчика или выключателя стоп-сигнала двигатель

не реагирует на педаль акселератора, и частота вращения коленчатого вала устанавливается

равной минимальной частоте холостого хода.

ДИАГНОСТИКА НЕИСПРАВНОСТИ ДАТЧИКА

Диагностика неисправности датчика зависит от его модели, поэтому по вопросам

диагностики необходимо обращаться к непосредственным производителям ТС.

Если конструкция датчика предусматривает регулировку, то необходимо отрегулиро-

вать датчик положения педали согласно Руководству по эксплуатации ТС.

1.5.2 ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ

(ДЛЯ МЕХАНИЧЕСКОЙ КП)

Датчик положения педали сцепления – это контактный датчик, определяющий поло-

жение педали (педаль нажата или не нажата). Устанавливается он на педаль сцепления.

Датчик предназначен для определения ЭБУ момента включения/выключения передачи

и изменения режима работы двигателя (холостой ход, нагрузка после включения трансмиссии).

При нажатии педали сцепления датчик подает в ЭБУ сигнал о начале перемещении

педали. В результате отключается педаль акселератора и снижается частота вращения двигателя

до минимальной частоты холостого хода, что уменьшает вероятность рывков ТС при

переключении передач.

48

1.5.2.1 ОТКАЗ ДАТЧИКА ПОЛОЖЕНИЯ ПЕДАЛИ СЦЕПЛЕНИЯ

Отказ датчика положения педали сцепления и диагностика его неисправности

аналогичны датчику положения педали тормоза, см. п. 1.5.1.1.

1.5.3 КНОПКА МОТОРНОГО ТОРМОЗА

Моторный тормоз – это вспомогательная тормозная система, ограничивающая скорость

движения автомобиля на длительных спусках. Выполняется она не зависимой от рабочей

тормозной системы и в конечном итоге увеличивает срок службы тормозных накладок, так

как отсутствует их износ и разогрев.

В качестве тормоза-замедлителя на каждом ТС можно использовать двигатель,

работающий как воздушный компрессор (торможение двигателем). Для этого водитель, не

отключая сцепление, убирает ногу с педали акселератора, переводя работу двигателя на

режим холостого хода. Эффективность торможения двигателем, увеличивается при включении

низших передач в трансмиссии. Однако создаваемый тормозной момент в этом случае

небольшой и не обеспечивает необходимого замедления ТС, особенно автомобиля большой

массы.

Для увеличения эффективности торможения двигателем устанавливают моторный

(горный) тормоз, представляющий собой дополнительные устройства для уменьшения подачи

топлива и поворота заслонки в выпускном трубопроводе, создающей дополнительное

сопротивление. После перекрывания выпускного трубопровода заслонкой моторного тормоза

движению поршня двигателя, стремящегося вытолкнуть отработавшие газы через выпускной

трубопровод на такте выпуска, создается сопротивление. При этом происходит сжатие ОГ.

Вследствие этого сопротивления перемещению поршня происходит замедление вращения

коленчатого вала, и, следовательно, передача от него через трансмиссию тормозного момента

к ведущим колесам ТС.

Управление моторным тормозом осуществляется кнопкой, которая может быть

нормально замкнутой или нормально разомкнутой.

При нажатии на кнопку в ЭБУ подается сигнал о включении моторного тормоза и

включается электромагнитный клапан управления заслонкой моторного тормоза. В результате

деактивируется педаль акселератора, снижается частота вращения двигателя до минимальной

частоты холостого хода и закрывается заслонка моторного тормоза в системе выпуска ОГ.

1.5.3.1 ОТКАЗ КНОПКИ МОТОРНОГО ТОРМОЗА

При отказе кнопки моторного тормоза сигнал о возникшей ошибке на диагностическую

лампу от ЭБУ не подается. Также отсутствует лампа на панели приборов, сигнализирующая

о включении моторного тормоза. При отказе кнопки двигатель не реагирует на педаль

акселератора, и частота вращения коленчатого вала устанавливается равной минимальной

частоте холостого хода.

Причиной неисправности нормально замкнутой кнопки моторного тормоза является

отсутствие контакта. При потере контакта (заклинивание кнопки в нажатом состоянии,

окисление контактов, обрыв провода) включается моторный тормоз, и двигатель работает с

ограниченной частотой вращения коленчатого вала равной минимальной частоте.

Причиной неисправности нормально разомкнутой кнопки моторного тормоза является

наличие постоянного контакта (заклинивание кнопки в нажатом состоянии). Если снять

провод хотя бы с одного контакта кнопки, то моторный тормоз отключится, и двигатель

будет работать без ограничения частоты вращения.

Восстановить контакт в кнопке в большинстве случаев удается двух или трехкратным

нажатием на нее.

49

Диагностика двигателей ЯМЗ-536, ЯМЗ-5361, ЯМЗ-5362, ЯМЗ-5363, ЯМЗ-5364, их модификации и комплектации - 2 Июня 2016 -

ДИАГНОСТИКА НЕИСПРАВНОСТИ КНОПКИ

Для проверки работоспособности кнопки моторного тормоза необходимо увеличить

частоту вращения до 1500 мин-1 и нажать на нее. Не отпуская кнопку, нажать педаль

акселератора. При исправной кнопке двигатель не будет реагировать на педаль акселератора.

Порядок диагностики моторного тормоза приведен в разделе «Перечень работ по

диагностике» руководства по эксплуатации двигателей семейства ЯМЗ-530.

1.6 ДАТЧИК ВОДЫ В ТОПЛИВЕ

Датчик воды в топливе (код Mann-Hummel 5902070772 для фильтров PreLine 270/420) –

это двухконтактный датчик, рисунок 41, измеряющий сопротивление. При появлении воды

контакты датчика замыкаются (вода является проводником), датчик подает сигнал в ЭБУ,

который воспринимается как наличие воды в топливе. Датчик воды устанавливается в

водосборнике фильтра предварительной очистки топлива.

Рисунок 41 – Датчик воды в топливе

1.6.1 ОТКАЗ ДАТЧИКА ВОДЫ В ТОПЛИВЕ

При отказе датчика воды в топливе ЭБУ сигнализирует об ошибке посредством

диагностической лампы. При отказе датчика воды работа двигателя не ограничивается.

ДИАГНОСТИКА НЕИСПРАВНОСТИ ДАТЧИКА

1 Проверить отсутствие воды в водосборнике фильтра предварительной очистки топлива.

При необходимости, слить отстой из топливного фильтра и прокачать контур низкого давления

системы питания.

Примечание: Когда уровень воды в водосборнике топливного фильтра ниже электродов

датчика, то при некоторых условиях движения ТС (в повороте, на подъеме) датчик определяет

наличие воды, и происходит кратковременное включение диагностической лампы.

2 Проверить попадание воды в разъём датчика и правильность его подключения.

3 Проверить отсутствие обрывов и короткого замыкания в цепи датчика.

Для этого необходимо снять разъем с датчика, подключить к контактам разъема

омметр (тестер) и замерить сопротивление (должно показывать «бесконечность»). Пошевелить

провода, идущие от датчика, особенно в разъемах и на изгибах. Изменение сопротивления

указывает на наличие несоответствия.

4 После устранения неисправности удалить из памяти ЭБУ ошибку. Пустить двигатель,

увеличить частоту вращения коленчатого вала более 750 мин-1 и выждать на холостом ходу 1

минуту для проверки результатов ремонта. Если неисправность не появляется, то диагностика

на этом заканчивается.

5 При необходимости, заменить датчик воды в топливе.

50

2 СИСТЕМА БОРТОВОЙ ДИАГНОСТИКИ (БД)

2.1 ОПИСАНИЕ СИСТЕМЫ БОРТОВОЙ ДИАГНОСТИКИ

ДВИГАТЕЛЕЙ СЕМЕЙСТВА ЯМЗ-530

Постановление Правительства РФ об утверждении технического регламента

«О требованиях к выбросам автомобильной техникой, выпускаемой в обращение на

территории Российской Федерации, вредных (загрязняющих) веществ» и Правила ЕЭК ООН

№ 49 (пересмотр 5) определяют ключевые требования к экологичности выпускаемых

двигателей. В соответствии с этими документами, дизельные двигатели должны обеспечивать

определенный уровень выбросов вредных веществ с ОГ, соответствующий экологическому

классу. Данное требование также распространяется и на двигатели, находящиеся в эксплуа-

тации. Таким образом, для подтверждения соответствия экологическим требованиям в процессе

всего срока службы, обязательным является наличие системы бортовой диагностики (БД).

Данная система должна обладать следующими основными функциями:

1. Диагностика компонентов, нарушение в работе которых приводит к увеличению

выбросов вредных веществ.

2. Хранение кодов неисправностей.

3. Информирование водителя о наличии неисправностей в системе управления

двигателем при помощи диагностической лампы (MIL – Malfunction Indicator Lamp) системы

БД. Таким образом, на панели приборов ТС устанавливаются две диагностические лампы:

одна для контроля ЭСУД (EDC), другая для контроля системы БД (EOBD).

4. Обеспечение стандартизованного интерфейса для работы с диагностическим

оборудованием.

2.2 ПЕРЕЧЕНЬ КОМПОНЕНТОВ ЭЛЕКТРОННОЙ СИСТЕМЫ

УПРАВЛЕНИЯ, КОНТРОЛИРУЕМЫХ СИСТЕМОЙ БД

2.2.1 СИСТЕМЫ И КОМПОНЕНТЫ ДВИГАТЕЛЯ

Датчик давления и температуры наддувочного воздуха. Контролирует параметры

воздуха, поступающего во впускной коллектор, до смешивания с рециркулирующими

отработавшими газами, см. п. 1.4.5.

Датчик температуры воздуха. Контролирует температуру воздуха

(смеси) во

впускном коллекторе после смешивания его с рециркулирующими отработавшими газами,

см. п. 2.6.1.

Датчик атмосферного давления, см. п. 1.2.1.

Датчик давления и температуры масла, см. п. 1.4.6.

Датчик температуры охлаждающей жидкости, см. п. 1.4.8.

Датчик положения педали акселератора, см. п. 1.4.12.

Система наддува.

Охладитель наддувочного воздуха (ОНВ).

2.2.2 ТОПЛИВНАЯ СИСТЕМА

Датчик частоты вращения коленчатого вала, см. п. 1.4.4.2.

Датчик частоты вращения распределительного вала (датчик фазы), см. п. 1.4.4.3.

Датчик давления и температуры топлива, см. п. 1.4.7.

Датчик давления топлива в рампе, см. п. 1.4.9.

Дозирующее устройство с электромагнитным клапаном, управляющее производи-

тельностью топливного насоса высокого давления, см. п. 1.4.10.

Форсунка. Контролирует время активации электромагнитного клапана, цикловую

подачу.

51

2.2.3 СИСТЕМА ОГРАНИЧЕНИЯ ОКСИДОВ АЗОТА

Датчик положения заслонки рециркуляции ОГ, см. п. 1.4.11.1.

Клапан заслонки EGR (пропорциональный), см. п. 1.4.11.2.

Радиатор отработавших газов.

Датчик давления и температуры наддувочного воздуха, установленный на впуске

до смешивания с рециркулирующими отработавшими газами, см. п. 1.4.5.

Датчик температуры воздуха (смеси), установленный на впуске после смешивания

с рециркулирующими отработавшими газами. Используется для контроля эффективности

радиатора отработавших газов, см. п. 2.6.1.

2.2.4 СИСТЕМА ОГРАНИЧЕНИЯ ВЫБРОСОВ «ТВЕРДЫХª ЧАСТИЦ

Сажевый фильтр.

Датчик дифференциального давления, см. п. 2.6.2.

2.3 ОПИСАНИЕ ПРИНЦИПОВ РАБОТЫ СИСТЕМЫ БД

Система БД производит мониторинг систем двигателя, нарушение работы которых

приводит к увеличению выбросов вредных веществ с отработавшими газами.

Классы ошибок:

«Нестираемая». Предусмотрен для ошибок, связанных с превышением уровня NOx.

Время хранения кода (неактивной) ошибки составляет 400 суток или 9600 часов работы

двигателя, код не может быть удален при помощи диагностического прибора.

«Стираемая». Для прочих ошибок (перепад давления на сажевом фильтре и ошибки

электрического питания датчиков и исполнительных механизмов). Время хранения кода

(неактивной) ошибки составляет 40 циклов прогрева или 100 часов.

Основные состояния ошибок при их регистрации ЭБУ:

– ошибки отсутствуют;

1 – ошибки обнаружены и проходят проверку;

– 2 – ошибки подтверждены и сохранены как активные (при этом активируется лампа

MIL);

3 – ошибки сохранены как неактивные (лампа MIL деактивируется).

Переход из состояния 1 в состояние 2 – если ошибка подтвердилась в течение трех

запусков или ездовых циклов

(в зависимости от ошибки). Переход из состояния

2 в

состояние 3 – если неисправность не фиксировалась в течение одного рабочего цикла.

Переход из состояния 3 в состояние – согласно классу ошибки (Стираемая/Нестираемая).

Код неисправности сохраняется для каждой зафиксированной и подтвержденной

неисправности, при этом активизируется лампа MIL. Код неисправности однозначно

определяет проблемную систему, либо компонент двигателя.

Система БД отвечает функциональным требованиям, приведенным в ISO 15031.

2.3.1 КОНТРОЛЬ СИСТЕМЫ ОГРАНИЧЕНИЯ ОКСИДОВ АЗОТА

На двигателях экологического уровня Евро-4 производства ОАО «Автодизель» для

снижения выбросов оксидов азота применяется система рециркуляции отработавших газов

(EGR). Для контроля работоспособности системы EGR

(соответствие действительного

положения заслонки заданному) используется датчик положения заслонки EGR.

Контролируемые параметры: отклонение положения заслонки EGR от заданного положения,

целостность электрической цепи.

Для контроля эффективности радиатора ОГ применяется датчик температуры воздуха

(смеси наддувочного воздуха и рециркулирующих газов). Контролируемый параметр:

температура смеси.

Для распознавания ситуаций, связанных с блокировкой потока рециркулируемых

газов, используется величина разности температур наддувочного воздуха до и после

52

смешивания с рециркулируемыми газами. Контролируемые параметры: температура

наддувочного воздуха (до смешивания с рециркулируемыми газами) и температура смеси

(после смешивания).

Система БД контролирует систему EGR на предмет серьезного функционального

несрабатывания, которое включает в себя:

полный демонтаж системы или изменение ее конструкции;

неисправность клапана заслонки EGR (пропорциональный клапан);

неисправность датчика положения заслонки EGR;

неисправность датчика температуры воздуха;

неисправность датчика давления и температуры наддувочного воздуха;

недостаточная эффективность радиатора отработавших газов.

Если сбой фиксируется, его код сохраняется с указанием точной причины сбоя. В

случае неисправностей, касающихся превышения выбросов оксидов азота, система БД

удовлетворяет требованиям регулирующего документа, касающихся нестираемых кодов сбоя

и ограничителей крутящего момента.

2.3.2 КОНТРОЛЬ СИСТЕМЫ ОГРАНИЧЕНИЯ ВРЕДНЫХ ЧАСТИЦ

На двигателях экологического уровня Евро-4 производства ОАО «Автодизель» для

нейтрализации

«твердых» частиц применяется сажевый фильтр. Для контроля

работоспособности сажевого фильтра используется датчик дифференциального давления.

Контролируемый параметр: перепад давления на сажевом фильтре.

Система БД контролирует систему ограничения выбросов

«твердых» частиц на

предмет серьезного функционального несрабатывания, что, в свою очередь, включает:

удаление сажевого фильтра;

засорение сажевого фильтра отложениями золы;

неисправность датчика дифференциального давления.

2.3.3 КОНТРОЛЬ СИСТЕМЫ ТОПЛИВОПОДАЧИ

Система БД контролирует электронные компоненты на предмет обрыва электрических

цепей, оценивает работоспособность отдельных компонентов и систему топливоподачи в

целом.

2.3.4 АЛГОРИТМ ДЛЯ ОПРЕДЕЛЕНИЯ ВЫБРОСОВ ОКСИДОВ АЗОТА

Контроль выбросов NOx с отработавшими газами двигателя осуществляется

косвенным путем посредством мониторинга компонентов системы EGR. В случае

положительного отклонения регулируемого параметра

(положение штока заслонки) от

заданного значения свыше установленного предела, диагностируется ошибка, связанная с

превышением выбросов NOx.

Снижение эффективности радиатора отработавших газов и/или ОНВ также приводит

к увеличению выбросов NOx с ОГ, поэтому программный мониторинг, реализованный в

программном обеспечении ЭБУ, включает и слежение за температурой наддувочного

воздуха. При превышении предельного значения температуры (соответствующего величине

вредных выбросов NOx с ОГ больше порогового значения, указанного в требованиях к

системе БД), диагностируется ошибка.

Прочие неисправности, приводящие к блокировке потока рециркулируемых газов,

определяются путем контроля перепада температур между датчиками наддувочного воздуха

до и после смешивания с рециркулируемыми газами.

Уровень выбросов, соответствующий определенной неисправности, соотносится с

выбросами оксидов азота по испытательному циклу (ESC) с целью определения момента

превышения порогового значения удельных выбросов для системы БД.

53

2.4 ОГРАНИЧИТЕЛЬ КРУТЯЩЕГО МОМЕНТА

Система БД активирует ограничитель крутящего момента после выявления следующих

неисправностей:

любая неисправность, которая приводит к превышению оксидов азота более

5 г/кВт·ч при измерении по циклу ESC;

любая неисправность любого компонента, используемого для обеспечения

работоспособности системы контроля оксидов азота (например, система EGR).

Если неисправность любого компонента, участвующего в диагностике системы

контроля оксидов азота (например, система EGR), сохраняется в течение 50 часов, то

активируется ограничитель крутящего момента.

Если система БД определила необходимость ввода в действие ограничителя

крутящего момента, последний должен быть задействован, когда скорость ТС равна нулю.

Ограничитель крутящего момента должен быть отключен, когда условий его

активации больше не существует и двигатель работает на холостом ходу.

2.4.1 ОПИСАНИЕ ОГРАНИЧЕНИЙ ПО ВНЕШНЕЙ СКОРОСТНОЙ

ХАРАКТЕРИСТИКЕ

Если ограничитель крутящего момента введен в действие, то крутящий момент

двигателя не должен превышать следующих величин (в соответствии с текстом Правил ЕЭК

ООН № 49 рев. 5:

а) 60% от максимального крутящего момента двигателя для транспортных средств

категорий N3 > 16 тонн, M1 > 7,5 тонн, M3/III и M3/B > 7,5 тонн1;

б) 75% от максимального крутящего момента двигателя для транспортных средств

категорий N1, N2, N3 ≤ 16 тонн, 3,5 < M1 ≤ 7,5 тонн, M2, M3/I, M3/II, M3/A и M3/B ≤ 7,5

тонн.

Ограничителем крутящего момента не оснащаются двигатели или транспортные

средства, предназначенные для использования вооруженными силами, аварийно-

спасательными службами, противопожарными службами и службами скорой медицинской

помощи. Отключение функции ограничения мощности производится только изготовителем

двигателя или ТС, причем для целей надлежащей идентификации в рамках семейства

двигателей предусматривается особый тип двигателя.

2.5 ЛАМПА СИГНАЛИЗАЦИИ НЕИСПРАВНОСТЕЙ

В СИСТЕМЕ БД

Лампа сигнализации неисправностей (MIL – Malfunction Indicator Lamp) устанавливается

производителем ТС на приборную панель. Лампа MIL информирует водителя о неисправности

того или иного компонента.

2.6 ДАТЧИКИ ДЛЯ КОНТРОЛЯ ВРЕДНЫХ ВЕЩЕСТВ

В ОТРАБОТАВШИХ ГАЗАХ СИСТЕМЫ БД

Для контроля выбросов вредных веществ в ОГ на двигатели семейства ЯМЗ-530 с

системой БД дополнительно устанавливаются два датчика: датчик температуры воздуха и

датчик дифференциального давления. Последний датчик измеряет перепад давления на

сажевом фильтре и может быть закреплен как на двигателе (место согласовывается с

производителем ТС), так и на шасси ТС (прикладывается в комплект поставки двигателя,

1 Категории ТС: M – ТС, имеющие не менее четырех колес и используемые для перевозки пассажиров;

N – ТС, используемые для перевозки грузов – автомобили грузовые и их шасси.

Цифра, 16 тонн, указывает технически допустимую максимальную массу ТС.

54

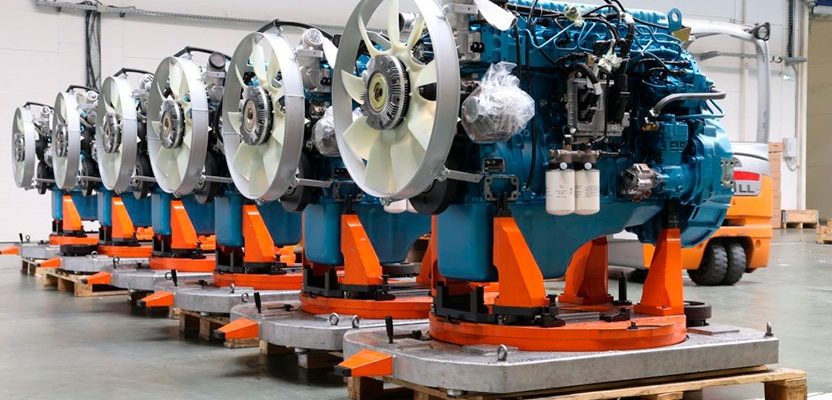

Диагностика двигателей ЯМЗ-536, ЯМЗ-5361, ЯМЗ-5362, ЯМЗ-5363, ЯМЗ-5364, их модификации и комплектации - 2 Июня 2016 -

Рисунок 43 – Характеристика датчика температуры R = f(T)

Зависимости сопротивления от температуры R(t) приведены в таблице 12.

Таблица 12

Абсолютные значения сопротивления

Темп.

Tемпература,

Сопротивление

без погрешности измерения

отклонен.

°С

Rном,

кОм

Rмин, кОм

Rмакс, кОм

(±°С)

30

26,114

23,817

28,410

20

15,462

14,236

16,687

10

9,367

8,727

10,067

1,5

5,896

5,520

6,272

20

2,500

2,375

2,625

1,2

25

2,057

1,947

2,167

40

1,175

1,102

1,247

60

0,596

0,552

0,639

80

0,323

0,296

0,349

2,8

100

0,187

0,170

0,203

120

0,113

0,102

0,124

130

0,089

0,080

0,098

Для проверки показаний датчика измерение сопротивления проводится при

температуре минус10°C, плюс 20°C и 80°C.

2.6.1.2 КОНФИГУРАЦИЯ РАЗЪЁМА

Конфигурация разъёма датчика температуры воздуха приведена на рисунке 44.

56

3 ДИАГНОСТИКА ДВИГАТЕЛЯ

Система диагностики ЭСУД имеет следующие задачи:

тестирование и определение неисправных компонентов системы;

хранение кодов обнаруженных неисправностей и параметров двигателя;

взаимодействие с диагностическими приборами (передача сохраненной информации).

Чтение идентификационных данных (версия программного обеспечения, версия калибро-

вочных данных, модель двигателя и т.д.) и кодов неисправностей с помощью диагностических

приборов является основной частью работ по поиску неисправностей ЭСУД как владельцем

ТС, так и СЦ.

3.1 САМОКОНТРОЛЬ ЭСУД ВО ВРЕМЯ

ЭКСПЛУАТАЦИИ ТС

САМОДИАГНОСТИКА ЭСУД

В процессе работы двигателя ЭБУ выполняет непрерывную диагностику ЭСУД и

контроль параметров двигателя.

КОНТРОЛЬ ВХОДНЫХ СИГНАЛОВ

Состояния датчиков и жгутов проводов, идущих к блоку управления, контролируются

посредством анализа входных сигналов. С помощью данного мониторинга определяются

неисправности датчиков, короткие замыкания в цепях питания от аккумуляторной батареи

(напряжение UBatt), короткие замыкания на «массу», а также обрывы цепей.

Для этого используются следующие методы:

– контроль напряжения питания датчиков;

– проверка измеряемых величин на допустимые значения (например, температура

охлаждающей жидкости должна быть между минус 40°С и плюс 140°С, напряжение

0,5 … 4,5 В);

– при наличии дополнительной информации, проверка достоверности регистрируемых

величин (например, сравнение частоты вращения коленчатого и распределительного валов);

– резервирование критичных компонентов (например, датчики положения педали

акселератора дублируются). Это позволяет выполнять прямое сравнение сигналов датчиков

непосредственно друг с другом.

КОНТРОЛЬ ВЫХОДНЫХ СИГНАЛОВ

Контроль исполнительных механизмов и устройств осуществляется через выходные

цепи электронного блока управления. В процессе мониторинга выявляются не только

неисправности самих устройств, но и определяются короткие замыкания и обрывы в

соединительных линиях. Для этого используются следующие методы:

– аппаратный контроль контуров выходных сигналов оконечных каскадов блока

управления, которые проверяются на короткие замыкания или на обрывы проводников;

– проверка системных действий исполнительных механизмов на достоверность.

Состояние исполнительных устройств системы

(например, клапана системы РОГ)

контролируется косвенным способом (например, по реакциям системы) и частично при

помощи датчиков положения (например, датчика положения заслонки EGR).

59

КОНТРОЛЬ ВНУТРЕННИХ ФУНКЦИЙ

ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ

Для обеспечения правильной работы двигателя в ЭБУ заложены функции аппаратного

и программного контроля.

В процессе мониторинга выполняется проверка состояния всех компонентов блока

управления (микропроцессора, стираемого программируемого постоянного запоминающего

устройства – EEPROM, оперативного запоминающего устройства – О3У или RAM).

Многие проверки проводятся сразу после поворота ключа, установленного в замок

включения приборов и стартера, в фиксируемое положение «Iª (приборы включены), а затем

выполняются с регулярными интервалами во время работы с целью оперативного выявления

выхода из строя любого конструктивного элемента. Процессы, требующие большого объема

вычислений (например, проверка модуля памяти EPROM), не могут выполняться во время

эксплуатации ТС, поэтому проводятся после останова двигателя. Это позволяет избежать их

влияния на выполнение функции других компонентов электронной системы управления

двигателем. В аккумуляторной системе Соmmоn Rail для дизельных двигателей, во время

разгона или движения ТС по инерции, проверяются, например, размыкающие контуры

форсунок.

КОНТРОЛЬ СВЯЗИ МЕЖДУ ЭЛЕКТРОННЫМИ

БЛОКАМИ УПРАВЛЕНИЯ ТС

Связь между различными электронными блоками управления ТС осуществляется по

шине CAN, которая обеспечивает высокую надежность передачи информации. Большинство

сообщений передается по шине CAN через регулярные промежутки времени, поэтому ЭБУ

определяет отказы шины CAN посредством контроля этих промежутков.

3.2 УСТРОЙСТВА ДЛЯ ОПОВЕЩЕНИЯ

О ПОЯВЛЕНИИ НЕИСПРАВНОСТИ

Диагностические коды неисправностей регистрируются в постоянном запоминающем

устройстве

(ПЗУ) электронного блока управления и считываются указанными ниже

устройствами оповещения, встроенными в приборную панель транспортного средства:

• диагностической лампой (лампа «ДИАГНОСТИКАª двигателя);

• контрольно-диагностическим прибором.

Примечание: устройства оповещения устанавливаются заводом-изготовителем ТС на

панель приборов.

При обнаружении отклонений в работе двигателя на приборной панели транспортного

средства загорается диагностическая лампа, свидетельствующая об активной (неустраненной)

ошибке. Некоторые ТС дополнительно оснащаются контрольно-диагностическими приборами,

позволяющими считывать диагностические коды непосредственно на дисплей. Порядок

просмотра диагностических кодов с помощью таких устройств приводится в соответствующем

Руководстве, прикладываемом заводом-изготовителем ТС.

Активные коды отражают неисправности, присутствующие в ЭСУД в данный момент.

Эти неисправности следует определять и устранять в первую очередь. С помощью диагности-

ческой лампы можно вывести все сохраненные коды неисправностей (активные и неактивные).

После регистрации диагностических кодов в памяти ЭБУ, соответствующие им

неисправности могут оказаться уже устраненными. Такие коды не указывают на необходимость

выполнения ремонта и являются неактивными (диагностическая лампа не горит).

Коды сигнализируют о том, что в ЭСУД присутствует неисправность, и примерно

указывают на ее характер. Коды облегчают поиск и устранение неисправностей.

Коды, зарегистрированные в памяти ЭБУ, после устранения неисправностей следует

удалить.

60

Диагностика двигателей ЯМЗ-536, ЯМЗ-5361, ЯМЗ-5362, ЯМЗ-5363, ЯМЗ-5364, их модификации и комплектации - 2 Июня 2016 -

3.2.1 ДИАГНОСТИЧЕСКАЯ ЛАМПА

Лампа «ДИАГНОСТИКАª используется для оповещения водителя о появлении

неисправности (отказа) и считывания кодов. Лампа «ДИАГНОСТИКАª, установленная на

приборной панели ТС, обычно имеет желтый цвет. На её поверхность нанесено обозначение

в виде надписи «EDC» или нарисован «контур двигателя».

При повороте ключа (замкнута клемма Т15), установленного в замок включения

приборов и стартера, в фиксированное положение «I» (приборы включены) включается

лампа «ДИАГНОСТИКАª. В этот момент проводится диагностика ЭСУД. При исправной

системе ЭСУД диагностическая лампа по истечении периода диагностики должна погаснуть

(через 1-2 с). В случае если лампа «ДИАГНОСТИКАª не гаснет, в системе присутствуют

неисправности (активные ошибки).

ВНИМАНИЕ! ЕСЛИ ДИАГНОСТИЧЕСКАЯ ЛАМПА ГОРИТ И НЕ ГАСНЕТ, ТО

В ЭЛЕКТРОННОЙ СИСТЕМЕ УПРАВЛЕНИЯ ИМЕЕТСЯ НЕИСПРАВНОСТЬ,

КОТОРУЮ НЕОБХОДИМО УСТРАНИТЬ

3.2.2 ПРОСМОТР ДИАГНОСТИЧЕСКИХ

КОДОВ МИГАНИЯ

Коды неисправностей имеют определенную структуру.

Для считывания диагностических кодов используется лампа «ДИАГНОСТИКАª или

контрольно-диагностический прибор.

Если ТС оснащено лампой «ДИАГНОСТИКАª, то информацию об ошибках системы

управления, накопленных в памяти ЭБУ, можно получить с помощью мигающего светового

кода

(блинк-код) диагностической лампы, нажав и удерживая более двух секунд

диагностическую кнопку (см. РЭ ТС).

После отпускания кнопки ЭБУ выдаёт на диагностическую лампу световой код

(блинк-код) неисправности двигателя в виде серии вспышек (см. пример блинк-кода 1-2-4

на рисунке 47). Вначале промигает первая цифра светового кода, соответствующая цифре в

разряде сотен, затем после паузы – вторая цифра – десятки, и, после паузы – третья цифра

светового кода – единицы. Для вывода следующего кода неисправности нужно повторно

нажать диагностическую кнопку. Таким образом, выводятся все неисправности, хранящиеся в

электронном блоке. После вывода последней неисправности блок начинает вновь повторять

первую неисправность.

Пауза

Пауза

Пауза

Нажатие

Сотни

Десятки

Единицы

кнопки

Рисунок 47 – Пример блинк-кода 1-2-4 (пониженное напряжение бортовой сети)

Перечень неисправностей электронной системы управления двигателем, коды ошибок

и их расшифровка приведены в Таблице Б1, см. приложение Б.

Для устранения выявленных неисправностей необходимо обращаться в сервисный

центр.

61

3.2.3 ЛАМПА СИГНАЛИЗАЦИИ НЕИСПРАВНОСТЕЙ

СИСТЕМЫ БД

Лампа сигнализации неисправностей (MIL – Malfunction Indicator Lamp) информирует

водителя о неисправности того или иного компонента, вызвавшего превышение предельно

допустимых концентраций вредных веществ в ОГ. В соответствии с требованиями Правил

ЕЭК ООН № 49-05, индикатор MIL должен загораться не позднее, чем по окончании

третьего цикла движения после обнаружения неисправности.

После устранения неисправности

(например, после восстановления ослабевшего

контакта), ошибке присваивается статус неактивной, при этом информация по данной

ошибке остается записанной в памяти ЭБУ. Продолжительность хранения ошибки зависит от

её класса. Лампа MIL гаснет после трех циклов движения при отсутствующих неисправностях.

Перечень неисправностей в системе БД, коды ошибок и их расшифровка приведены в

Таблице Б2, см. приложение Б.

3.3 РЕГИСТРАЦИЯ КОДОВ НЕИСПРАВНОСТЕЙ

ЭСУД обеспечивает возможность регистрации и хранения, возникающих неисправностей

в электронной памяти ЭБУ.

3.3.1 ОБНАРУЖЕНИЕ И УСТРАНЕНИЕ ОШИБОК И НЕИСПРАВНОСТЕЙ

ОБНАРУЖЕНИЕ ОШИБОК И НЕИСПРАВНОСТЕЙ

При возникновении неисправности, пока она не будет классифицирована, ЭСУД

будет использовать последнее зарегистрированное значение. После классификации, если для

данной неисправности предусмотрена определенная реакция двигателя (снижение частоты

вращения, снижение крутящего момента, останов), начинается переход на аварийный режим

работы.

Для большинства ошибок доступна функция распознавания восстановленного сигнала.

Для этого необходимо, чтобы сигнал в течение определенного времени был определен, как

исправный.

СОХРАНЕНИЕ ИНФОРМАЦИИ О НЕИСПРАВНОСТЯХ

Все неисправности записываются в энергонезависимой области памяти ЭБУ в виде

кодов ошибок. К неисправностям можно отнести короткое замыкание, обрыв цепи,

недостоверность сигнала, выход за пределы допустимого диапазона.

Кроме того, каждая запись кода неисправности сопровождается записью дополнительной

информации такой как, статус ошибки (активная или неактивная); счетчик, показывающий

какое количество раз появилась данная ошибка; Freeze Frame или «стоп-кадр», содержащий

условия эксплуатации и параметры окружающей среды на момент возникновения неисправ-

ности (например, частота вращения коленчатого вала двигателя и температура охлаждающей

жидкости и т.д.).

После записи ошибки диагностика продолжается. Если в дальнейшем ошибка больше

не возникает (единичная ошибка), то после выполнения определенных условий она удаляется

из памяти ошибок.

ФУНКЦИИ В АВАРИЙНОМ РЕЖИМЕ (LIMP HOME)

При возникновении неисправности, в дополнение к использованию фиксированных

значений определенных параметров, ЭСУД может быть переведена в аварийный режим

работы (например, режим ограничения мощности или частоты вращения коленчатого вала

двигателя).

62

Данные действия служат для:

• обеспечения безопасности движения;

• предотвращения последующих повреждений двигателя и систем ТС;

• снижения вредных выбросов ОГ.

СЧИТЫВАНИЕ И УДАЛЕНИЕ ОШИБОК

В память ЭБУ записываются диагностические коды двух типов: активные и неактивные.

Зарегистрированные диагностические коды (ошибки) можно извлекать из памяти ЭБУ

с помощью встроенных лампы «ДИАГНОСТИКАª или контрольно-диагностического прибора,

установленных на панель приборов ТС, а также с помощью внешних диагностических

сканеров типа KTS 5, 6 серий фирмы Bosch, АСКАН-10 и ДК-5, подключенных к колодке

диагностического разъема OBD-II, рисунок 3. После считывания ошибок из памяти ЭБУ при

помощи диагностических сканеров и их исправления на СЦ, они удаляются из памяти.

Удалить ошибки, не имея диагностических сканеров, можно с помощью кнопки диагностики.

Для этого при выключенном питании (ключ Выключателя приборов и стартера находится

в положении «0ª) нажимают кнопку диагностики и, не отпуская её, включают питание (ключ

Выключателя приборов и стартера поворачивают в фиксированное положении «1ª),

удерживают кнопку диагностики нажатой в течение 5-7 секунд, затем ее отпускают и

выключают питание. При этом удаляются только неактивные (устраненные) ошибки.

ВНИМАНИЕ! ПЕРЕД УДАЛЕНИЕМ ОШИБОК СОХРАНИТЬ ИДЕНТФИКАЦИОН-

НУЮ И ДИАГНОСТИЧЕСКУЮ ИНФОРМАЦИЮ, СЧИТАННУЮ ИЗ ПАМЯТИ ЭБУ.

ОТСУТСТВИЕ ЭТИХ ДАННЫХ МОЖЕТ ПРИВЕСТИ К СНЯТИЮ ДВИГАТЕЛЯ С

ГАРАНТИИ

3.3.2 РАБОТА ДВИГАТЕЛЯ ПРИ НАЛИЧИИ

АКТИВНЫХ ДИАГНОСТИЧЕСКИХ КОДОВ

При обнаружении неисправности записывается сообщение о ней в виде кода

неисправности. Если в ходе эксплуатации двигателя загорается диагностическая лампа, то

это означает, что система выявила ситуацию, выходящую за пределы, предусмотренные

техническими характеристиками. Для просмотра активных диагностических кодов

используйте лампу «ДИАГНОСТИКАª, контрольно-диагностический прибор (дисплей),

или диагностические сканеры типа KTS, АСКАН-10 и ДК-5.

В зависимости от серьезности неисправности, выявленной при диагностике ЭСУД,

влияние её на работу двигателя может быть различной. При этом происходит следующее:

частота вращения, крутящий момент двигателя не ограничиваются;

ограничивается только крутящий момент двигателя без ограничения частоты

вращения;

ограничивается частота вращения и крутящий момент двигателя;

двигатель останавливается и не пускается.

Эти меры направлены на обеспечение безопасности ТС, предотвращение дальнейших

повреждений двигателя, сведение к минимуму вредных выбросов ОГ и позволяют добраться

до СЦ своим ходом. Например, при перегреве двигателя по температуре ОЖ, масла, топлива

или воздуха, ЭБУ ограничивает мощность двигателя, что продолжается до тех пор, пока

неисправность не будет устранена.

Влияние отказов датчиков ЭСУД на работу двигателя приведено в разделах 1.4 и 2.6.

Значение диагностических кодов и их влияние на работу двигателя приведено в таблицах Б1

и Б2, см. приложение Б.

При появлении активных диагностических кодов необходимо при первой же

возможности устранить их причины. После устранения всех причин появления активных

кодов диагностическая лампа выключится.

63

3.3.3 РАБОТА ДВИГАТЕЛЯ С ПЕРИОДИЧЕСКИ

ВОЗНИКАЮЩИМИ ДИАГНОСТИЧЕСКИМИ КОДАМИ

Если во время работы двигателя диагностическая лампа периодически начинает

мигать, то это может указывать на периодически возникающие неисправности. Возникновение

этой неисправности регистрируется в памяти ЭБУ.

В большинстве случаев при периодически возникающих диагностических кодах

останавливать двигатель нет необходимости. Однако водитель должен зафиксировать все

факторы, которые могли послужить причиной загорания диагностической лампы, обратив

внимание на следующие признаки:

• Снижение мощности.

• Ограничение частоты вращения двигателя.

• Повышенное дымление и тому подобное.

Эта информация может оказаться полезной при поиске и устранении причины

выявленных неисправностей в сервисном центре. Ее можно использовать также при

выполнении сравнительного анализа появления диагностических кодов в будущем.

Информация о диагностических кодах приведена в таблицах Б1 и Б2, см. приложение Б.

3.4 КОМПЬЮТЕРНАЯ ДИАГНОСТИКА ДВИГАТЕЛЯ

Диагностика современных двигателей, как правило, выполняется с использованием

компьютеризированного диагностического тестера. При диагностике оценивается состояние

различных узлов и агрегатов двигателя по прямым и косвенным признакам. Сюда входят не

только анализ ошибок, сохраненных в ЭБУ, но и анализ значений параметров, выдаваемых

тем или иным датчиком.

Для диагностики ЭСУД, в качестве диагностических приборов, ОАО «Автодизель»

одобрены:

системные тестеры (сканеры) BOSCH KTS 530/540/ 570 (пятой серии) и KTS 6ХХ

(шестой серии) фирмы BOSCH;

диагностический тестер (сканер) АСКАН-10, производства ООО «НПП ЭЛКАР»

г. Москва;

диагностический комплекс ДК-5 производства ООО «Электронная автоматика»

г. Ярославль.

Описание и возможности этих диагностических приборов приведено в руководстве по

эксплуатации двигателей семейства ЯМЗ-530 в разделе «ТЕКУЩИЙ РЕМОНТ».

Более подробное описание технических характеристик тестеров BOSCH KTS 530/540/570

При диагностике двигателя диагностическим тестером BOSCH KTS 530 и програм-

мным обеспечением ESI[tronic] необходимо пользоваться:

– Руководством «Указания пользователю и предписания по технике безопасности при

работе с диагностическими приборами Bosch» (1 689 979 922).

– Инструкцией по эксплуатации KTS 530_540_570.

– Инструкцией по использованию и настройке программы ESI[tronic].

– Брошюрой «Описание изделия» к соответствующему модулю KTS.

Для KTS 520 / 550 номер брошюры 1 689 979 857.

Для KTS 530 / 540 / 570 номер брошюры 1 689 979 987.

Для KTS 650 номер брошюры 1 689 979 856.

При диагностике двигателей семейства ЯМЗ-530 с помощью диагностического тестера

АСКАН-10 в него необходимо первоначально установить диагностический модуль BOSCH

EDC ЯМЗ. Дополнительная информация находится на сайте разработчика www.abit.spb.ru. При

работе с тестером необходимо руководствоваться Паспортом и Руководством пользователя

диагностического тестера АСКАН-10, а также Инструкцией по работе с программой «ASCAN

Loader».

64

При диагностике двигателей семейства ЯМЗ-530 с помощью диагностического

комплекса ДК-5 необходимо сначала на Ваш компьютер установить, прикладываемые к

комплексу, следующие программы: EDCDiags, PumpTune, EDCFlasher. Программа EDCDiags

запускается для диагностики электронной системы управления двигателем, а EDCFlasher –

для программирования ЭБУ. При работе с комплексом необходимо пользоваться Руководством

по эксплуатации и Паспортом комплекса диагностического ДК-5.

3.4.1 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

К проведению диагностики двигателей с электронным управлением допускается

только квалифицированный технический персонал, прошедший специальный курс подготовки

по обслуживанию данных систем.

Перед началом проведения диагностики необходимо внимательно изучить настоящую

инструкцию и руководства ОАО «Автодизель» по эксплуатации соответствующих моделей

двигателей семейства ЯМЗ-530.

В процессе проведения диагностики двигателей с электронным управлением

необходимо использовать только соответствующее специальное диагностическое и

измерительное оборудование.

При использовании диагностического и измерительного оборудования необходимо

выполнять инструкции предприятия-изготовителя этого оборудования.

Отсоединение и подсоединение разъемов ЭБУ допускается проводить только при

полностью отключенном питании (ключ Выключателя приборов и стартера должен

находиться в положении «0ª, а «масса» выключена).

Не допускается переполюсовка (перепутывание полярности питания) контактов

аккумуляторной батареи и электронного блока управления.

Если диагностику и устранение возникшей неисправности не удается выполнить

своими силами, необходимо ТС доставить на сервисный центр предприятия-изготовителя.

3.4.2 ПОРЯДОК ПРОВЕДЕНИЯ КОМПЬЮТЕРНОЙ ДИАГНОСТИКИ

Проводить компьютерную диагностику необходимо в следующем порядке:

1 Подключить диагностическое оборудование, рекомендованное в п. 3.4, с помощью

кабеля-адаптера к колодке диагностического разъема OBD-II, рисунок 3, системы управления

двигателем (см. схему электрическую ТС). При этом ключ Выключателя приборов и

стартера должен находиться в положении «0ª – питание выключено.

2 Установить ключ Выключателя приборов и стартера в положение «I» – приборы

включены.

3 После установления связи между диагностическим оборудованием и блоком

управления, на экране компьютера или тестера появится соответствующее сообщение. Блок

управления распознается автоматически и далее, диагност, проводя определенные действия в

соответствии с инструкцией по работе с диагностическим оборудованием, считывает

действительные значения параметров, память ошибок и другие специфические данные.

4 Идентификационные данные блока управления по модели, исполнению и версии

программного обеспечения должны соответствовать документации на блоки управления и на

двигатель в сборе.

5 Сохранить идентификационную и диагностическую информацию, считанную из

памяти ЭБУ. Отсутствие этих данных может привести к снятию двигателя с гарантии.

6 В случае выявления неисправностей в системе управления, их необходимо устра-

нить при выключенном питании, т.е. ключ Выключателя приборов и стартера находится в

положении «0ª. Подробнее см. п. 3.5.

7 После устранения неисправностей необходимо удалить все ошибки и провести

повторную диагностику системы управления двигателем.

8 По окончании диагностики повернуть ключ Выключателя приборов и стартера в

положение «». Не ранее чем через 25 секунд выключить «массу» и отключить диагностическое

оборудование.

65

3.4.3 КОДЫ НЕИСПРАВНОСТЕЙ

При обнаружении отказа или нарушения нормального функционирования ЭСУД

электронный блок управления устанавливает соответствующий код неисправности.

В зависимости от диагностического оборудования обнаруженные неисправности

могут быть представлены несколькими диагностическими кодами. Например, программное

обеспечение ЭБУ поддерживает следующие наборы: блинк-коды (нестандартизованы), коды

SPN, FMI (SAE J 1939), коды KTS ESItronic и коды АСКАН (внутренний стандарт фирмы

BOSCH).

Перечень неисправностей электронной системы управления двигателем, коды, их

расшифровка и влияние активных неисправностей на работу двигателя (возможность пуска,

снижение мощности), а также способы их устранения приведены в приложении Б.

В таблице Б1 приведены коды, получаемые с использованием диагностической лампы

«ДИАГНОСТИКАª – блинк-коды, контрольно-диагностического прибора (дисплей) ТС, а

также диагностических сканеров типа KTS, АСКАН и комплекса ДК-5, для двигателей без

системы БД, в таблице Б2 – для двигателей с системой БД.

Блинк-код – код, позволяющий идентифицировать сбой при помощи диагностической

лампы.

Код SPN, соответствующий стандарту SAE J 1939,используется для многих целей;

некоторые из них, предназначенные для диагностики, следующие:

определение системы двигателя, ЭБУ или агрегата, в которой произошел сбой;

определение подсистемы и/или узлов с отклонениями в работе;

определение частных явлений или условий, о которых должно быть сообщено;

оповещение о нестандартных формах сбоя компонентов.

SPN определяется Органом стандартов SAE.

Код FMI, соответствующий стандарту SAE J 1939,указатель типа сбоя. Определяет

тип сбоя, выявленного в подсистеме, идентифицированной SPN.

Если выявленные неисправности не удается устранить своими силами, необходимо

обращаться в сервисный центр.

3.5 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Процедура поиска и устранения неисправностей подразумевает: анализ кодов ошибок,

записанных в память ЭБУ во время эксплуатации ТС, использование диагностических

модулей, встроенных в диагностический тестер, дополнительного испытательного и

измерительного оборудования СЦ.

Функциональные тесты диагностических приборов, дополнительное испытательное и

измерительное оборудование СЦ могут быть использованы только когда ТС неподвижно.

Двигатель, при необходимости, может работать на холостом ходу.

Некоторые неисправности двигателя могут непосредственно ощущаться водителем по

внешнему проявлению. Неисправности, связанные с ЭСУД, фиксируются посредством

записи кодов ошибок в память ЭБУ. Поэтому при диагностике мастер СЦ должен сначала

идентифицировать симптом, как отправную точку процедуры поиска и устранения

неисправностей.

Все неисправности, возникающие во время эксплуатации, записываются в память

ЭБУ вместе с условиями (параметрами двигателя), имевшими место на момент возникновения

неисправности (стоп-кадр). Эти данные могут быть считаны с использованием диагностического

тестера, который также позволяет удалять эти записи из памяти ЭБУ.

Возможности диагностики могут быть расширены при помощи дополнительного

измерительного оборудования (например, токовых клещей и манометра).

66

Диагностические приборы, рекомендуемые ОАО

«Автодизель» для проведения

диагностики, позволяют проводить следующие тесты: тест форсунок, тест компрессии, тест

заслонки EGR.

После определения характера неисправности необходимо выключить питание,

повернув ключ Выключателя приборов и стартера в положении «0ª, и устранить ее причину.

Рекомендации по устранению неисправностей двигателей семейства ЯМЗ-530, опре-

деляемых диагностическими тестерами и другими способами, приведены в РЭ двигателей

семейства ЯМЗ-530 в разделе «ТЕКУЩИЙ РЕМОНТª в таблице «Возможные неисправности

двигателя и способы их устранения» и подразделе «Перечень работ по диагностике».

3.5.1 ДИАГНОСТИКА ИСПОЛНИТЕЛЬНЫХ МЕХАНИЗМОВ

В блоке управления находится программа диагностики исполнительных механизмов,

позволяющая активизировать отдельный исполнительный механизм и проверить его

работоспособность в СЦ. Этот тестовый режим можно задействовать при помощи

диагностического оборудования только, когда двигатель работает на холостом ходу или

вообще остановлен. Работоспособность исполнительного механизма проверяется также

акустически (например, стук якоря включаемого электромагнитного клапана), визуально

(например, перемещение заслонки EGR) или другими упрощенными методами.

67


содержание
      ..
1
2      3      ..




содержание
      ..
1
2      3      ..

Коды неисправностей блоков управления двс ямз 5340, 536 с бортовой диагностикой — acu

Лампа «ДИАГНОСТИКА» используется для оповещения водителя о появлении неисправности (отказа) и считывания кодов. Лампа «ДИАГНОСТИКА», установленная на приборной панели ТС, обычно имеет желтый цвет. На её поверхность нанесено обозначение в виде надписи «EDC» или нарисован «контур двигателя».

При повороте ключа, установленного в замок включения приборов и стартера, в фиксированное положение «I» (приборы включены) включается лампа «ДИАГНОСТИКА». В этот момент проводится диагностика ЭСУД. При исправной системе ЭСУД диагностическая лампа по истечении периода диагностики должна погаснуть (через 1-2 с). В случае если лампа «ДИАГНОСТИКА» не гаснет, в системе присутствуют неисправности (активные ошибки).

Внимание! Если диагностическая лампа горит и не гаснет, то в электронной системе управления имеется неисправность, которую необходимо устранить.

Коды неисправностей имеют определенную структуру.

Для считывания диагностических кодов используется лампа «ДИАГНОСТИКА» или контрольно-диагностический прибор.

Если ТС оснащено лампой «ДИАГНОСТИКА», то информацию об ошибках системы управления, накопленных в памяти ЭБУ, можно получить с помощью мигающего светового кода (блинк-код) диагностической лампы, нажав и удерживая более двух секунд диагностическую кнопку.

После отпускания кнопки ЭБУ выдаёт на диагностическую лампу световой код (блинк-код) неисправности двигателя в виде серии вспышек (см. пример блинк-кода 1-2-4 на рисунке). Вначале промигает первая цифра светового кода, соответствующая цифре в разряде сотен, затем после паузы – вторая цифра – десятки, и, после паузы – третья цифра светового кода – единицы. Для вывода следующего кода неисправности нужно повторно нажать диагностическую кнопку. Таким образом, выводятся все неисправности, хранящиеся в электронном блоке. После вывода последней неисправности блок начинает вновь повторять первую неисправность.

Диагностика двигателей ЯМЗ-536, ЯМЗ-5361, ЯМЗ-5362, ЯМЗ-5363, ЯМЗ-5364, их модификации и комплектации - 2 Июня 2016 -

Блинк-код 1-1-1 | SPN 520212 | FMI 3 | KTS ESItronic 16 | АСКАН 2
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Ошибка аналого-цифрового преобразователя
Способ и метод устранения неисправности:
Заменить ЭБУ
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 1-1-1 | SPN 520212 | FMI 4 | KTS ESItronic 17 | АСКАН 2
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Ошибка аналого-цифрового преобразователя
Способ и метод устранения неисправности:
Заменить ЭБУ
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 1-1-1 | SPN 520212 | FMI 11 | KTS ESItronic 20 | АСКАН 2
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Ошибка аналого-цифрового преобразователя
Способ и метод устранения неисправности:
Заменить ЭБУ
Тип неисправности:
Bit2 Неизвестная неисправность
Блинк-код 1-1-1 | SPN 520212 | FMI 2 | KTS ESItronic 24 | АСКАН 2
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Ошибка аналого-цифрового преобразователя
Способ и метод устранения неисправности:
Заменить ЭБУ
Тип неисправности:
Bit3 Неизвестная неисправность
Блинк-код 1-1-2 | SPN 190 | FMI 11 | KTS ESItronic 104 | АСКАН 52
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика частоты вращения коленчатого вала
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика частоты вращения коленчатого вала
Тип неисправности:
Bit1 Некорректный сигнал с датчика
Блинк-код 1-1-2 | SPN 190 | FMI 12 | KTS ESItronic 103 | АСКАН 52
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика частоты вращения коленчатого вала
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика частоты вращения коленчатого вала
Тип неисправности:
Bit0 Нет сигнала с датчика
Блинк-код 1-1-3 | SPN 636 | FMI 12 | KTS ESItronic 99 | АСКАН 51
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика частоты вращения распределительного вала
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика частоты вращения распределительного вала
Тип неисправности:
Bit0 Нет сигнала с датчика
Блинк-код 1-1-3 | SPN 636 | FMI 11 | KTS ESItronic 100 | АСКАН 51
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика частоты вращения распределительного вала
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика частоты вращения распределительного вала
Тип неисправности:
Bit1 Некорректный сигнал с датчика
Блинк-код 1-1-4 | SPN 190 | FMI 12 | KTS ESItronic 801 | АСКАН 50
Класс неисправности:
Сохранение в памяти ЭБУ:
Нет
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Рассогласование между сигналами датчиков частоты вращения коленчатого и распределительного валов
Способ и метод устранения неисправности:
Проверить состояние и подключение датчиков частоты вращения распределительного и коленчатого валов
Тип неисправности:
Bit0 Работа в резервном режиме
Блинк-код 1-1-4 | SPN 190 | FMI 7 | KTS ESItronic 849 | АСКАН 53
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Рассогласование между сигналами датчиков частоты вращения коленчатого и распределительного валов
Способ и метод устранения неисправности:
Проверить состояние и подключение датчиков частоты вращения распределительного и коленчатого валов
Тип неисправности:
Bit0 Неправильная установка шестерни распределительного вала
Блинк-код 1-1-5 | SPN 523550 | FMI 2 | KTS ESItronic 454 | АСКАН 158
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка работы электронного процессора времени
Способ и метод устранения неисправности:
Заменить ЭБУ
Тип неисправности:
Bit3 Ошибка системного времени контроллера
Блинк-код 1-1-6 | SPN 970 | FMI 12 | KTS ESItronic 425 | АСКАН 150
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Внутренняя неисправность ЭБУ
Способ и метод устранения неисправности:
Заменить ЭБУ
Тип неисправности:
Bit1 Ошибка сторожевого таймера контроллера
Блинк-код 1-1-6 | SPN 970 | FMI 4 | KTS ESItronic 427 | АСКАН 150
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Внутренняя неисправность ЭБУ
Способ и метод устранения неисправности:
Заменить ЭБУ
Тип неисправности:
Bit2 Превышение напряжения питания
Блинк-код 1-1-6 | SPN 970 | FMI 3 | KTS ESItronic 426 | АСКАН 150
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Внутренняя неисправность ЭБУ
Способ и метод устранения неисправности:
Заменить ЭБУ
Тип неисправности:
Bit3 Низкое напряжение питания
Блинк-код 1-2-1 | SPN 677 | FMI 4 | KTS ESItronic 1718 | АСКАН 189
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Нет
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления реле стартера
Способ и метод устранения неисправности:
Проверить состояние и подключение реле стартера
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 1-2-1 | SPN 677 | FMI 3 | KTS ESItronic 1717 | АСКАН 189
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Нет
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления реле стартера
Способ и метод устранения неисправности:
Проверить состояние и подключение реле стартера
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код 1-2-1 | SPN 677 | FMI 3 | KTS ESItronic 1646 | АСКАН 190
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Нет
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления реле стартера
Способ и метод устранения неисправности:
Проверить состояние и подключение реле стартера
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код 1-2-1 | SPN 677 | FMI 4 | KTS ESItronic 1644 | АСКАН 190
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Нет
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления реле стартера
Способ и метод устранения неисправности:
Проверить состояние и подключение реле стартера
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 1-2-1 | SPN 677 | FMI 5 | KTS ESItronic 1645 | АСКАН 190
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Нет
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления реле стартера
Способ и метод устранения неисправности:
Проверить состояние и подключение реле стартера
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код 1-2-2 | SPN 1041 | FMI 7 | KTS ESItronic 1643 | АСКАН 157
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи клеммы 50
Способ и метод устранения неисправности:
Проверить состояние и подключение клеммы 50
Тип неисправности:
Bit0 Клемма Т50 постоянно подключена на ” ” АКБ
Блинк-код 1-2-3 | SPN 158 | FMI 12 | KTS ESItronic 452 | АСКАН 156
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи клеммы 15
Способ и метод устранения неисправности:
Проверить состояние и подключение клеммы 15
Тип неисправности:
Bit2 Отсутствие сигнала Т15 при инициализации ЭБУ
Блинк-код 1-2-4 | SPN 168 | FMI 4 | KTS ESItronic 543 | АСКАН 22
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Недопустимое напряжение батареи питания
Способ и метод устранения неисправности:
Проверить состояние и подключение батареи питания
Тип неисправности:
Bit1 Низкое напряжение АКБ
Блинк-код 1-2-4 | SPN 168 | FMI 3 | KTS ESItronic 542 | АСКАН 22
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Недопустимое напряжение батареи питания
Способ и метод устранения неисправности:
Проверить состояние и подключение батареи питания
Тип неисправности:
Bit0 Высокое напряжение АКБ
Блинк-код 1-2-5 | SPN 520236 | FMI 2 | KTS ESItronic 109 | АСКАН 58
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Поле FMTC_trq2qBas_MAP содержит не строго моно- тонные кривые зависимости цикловой подачи топлива от крутящего момента при фиксированных оборотах двигателя
Способ и метод устранения неисправности:
Обратится в сервисный центр
Тип неисправности:
Bit3 Некорректная калибровка ЭБУ
Блинк-код

1-2-6

| SPN 3413 | FMI 1 | KTS ESItronic 3522 | АСКАН 242

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Ошибка датчика открытия дверей

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика

Тип неисправности:
Bit0 Датчик заклинило в открытом состоянии
Блинк-код

1-2-6

| SPN 3413 | FMI 2 | KTS ESItronic 3523 | АСКАН 242

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Ошибка датчика открытия дверей

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика

Тип неисправности:
Bit1 Датчик заклинило в закрытом состоянии
Блинк-код

1-2-6

| SPN 3414 | FMI 1 | KTS ESItronic 3524 | АСКАН 243

Класс неисправности:
4
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Ошибка датчика открытия дверей

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика

Тип неисправности:
Bit0 Дверь заклинило в открытом состоянии
Блинк-код

1-2-6

| SPN 3414 | FMI 8 | KTS ESItronic 3525 | АСКАН 243

Класс неисправности:
4
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Ошибка датчика открытия дверей

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика

Тип неисправности:
Bit3 Дверь заклинило в открытом состоянии
Блинк-код

1-3-1

| SPN 3512 | FMI 4 | KTS ESItronic 1716 | АСКАН 188

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность напряжения питания датчиков 12 Вольт
Способ и метод устранения неисправности:

Проверить состояние жгутов и подключенных датчиков к ЭБУ двигателя

Тип неисправности:
Bit1 Низкое напряжение питания датчиков
Блинк-код

1-3-1

| SPN 3512 | FMI 3 | KTS ESItronic 1715 | АСКАН 188

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность напряжения питания датчиков 12 Вольт
Способ и метод устранения неисправности:

Проверить состояние жгутов и подключенных датчиков к ЭБУ двигателя

Тип неисправности:
Bit0 Высокое напряжение питания датчиков
Блинк-код

1-3-1

| SPN 3509 | FMI 3 | KTS ESItronic 428 | АСКАН 151

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Неисправность питания датчиков 1

Способ и метод устранения неисправности:

Проверить состояние жгутов и подключенных датчиков к ЭБУ двигателя

Тип неисправности:
Bit0 Высокое напряжение питания датчиков
Блинк-код

1-3-1

| SPN 3509 | FMI 4 | KTS ESItronic 429 | АСКАН 151

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность питания датчиков 1
Способ и метод устранения неисправности:

Проверить состояние жгутов и подключенных датчиков к ЭБУ двигателя

Тип неисправности:
Bit1 Низкое напряжение питания датчиков
Блинк-код

1-3-1

| SPN 3510 | FMI 3 | KTS ESItronic 430 | АСКАН 152

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность питания датчиков 2
Способ и метод устранения неисправности:
Проверить состояние жгутов и подключенных датчиков к ЭБУ двигателя
Тип неисправности:
Bit0 Высокое напряжение питания датчиков
Блинк-код

1-3-1

| SPN 3510 | FMI 4 | KTS ESItronic 431 | АСКАН 152

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность питания датчиков 2
Способ и метод устранения неисправности:
Проверить состояние жгутов и подключенных датчиков к ЭБУ двигателя
Тип неисправности:
Bit1 Низкое напряжение питания датчиков
Блинк-код

1-3-1

| SPN 3511 | FMI 3 | KTS ESItronic 433 | АСКАН 153

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность питания датчиков 3
Способ и метод устранения неисправности:
Проверить состояние жгутов и подключенных датчиков к ЭБУ двигателя
Тип неисправности:
Bit0 Высокое напряжение питания датчиков
Блинк-код

1-3-1

| SPN 3511 | FMI 4 | KTS ESItronic 432 | АСКАН 153

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность питания датчиков 3
Способ и метод устранения неисправности:
Проверить состояние жгутов и подключенных датчиков к ЭБУ двигателя
Тип неисправности:
Bit1 Низкое напряжение питания датчиков
Блинк-код 1-3-2 | SPN 2634 | FMI 3 | KTS ESItronic 1609 | АСКАН 133
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи главного реле 1
Способ и метод устранения неисправности:
Проверить состояние жгутов
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код 1-3-2 | SPN 2634 | FMI 4 | KTS ESItronic 1610 | АСКАН 134
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи главного реле 1
Способ и метод устранения неисправности:
Проверить состояние жгутов
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 1-3-2 | SPN 1485 | FMI 4 | KTS ESItronic 357 | АСКАН 131
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи главного реле 2
Способ и метод устранения неисправности:
Проверить состояние жгутов
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 1-3-2 | SPN 1485 | FMI 3 | KTS ESItronic 356 | АСКАН 131
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи главного реле 2
Способ и метод устранения неисправности:
Проверить состояние жгутов
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

1-3-3

| SPN

157

| FMI 3 | KTS ESItronic 671 | АСКАН 177

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика давления топлива в топливном аккумуляторе
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика давления топлива в топливном аккумуляторе
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код

1-3-3

| SPN

157

| FMI 4 | KTS ESItronic 672 | АСКАН 177

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика давления топлива в топливном аккумуляторе
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика давления топлива в топливном аккумуляторе
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код

1-3-3

| SPN

157

| FMI 15 | KTS ESItronic 1119 | АСКАН 178

Класс неисправности:
3
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика давления топлива в топливном аккумуляторе
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика давления топлива в топливном аккумуляторе
Тип неисправности:
Bit0 Значение сигнала выше максимально допустимого
Блинк-код

1-3-3

| SPN

157

| FMI 17 | KTS ESItronic 1120 | АСКАН 178

Класс неисправности:
3
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика давления топлива в топливном аккумуляторе
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика давления топлива в топливном аккумуляторе
Тип неисправности:
Bit1 Значение сигнала ниже минимально допустимого
Блинк-код

1-3-5

| SPN

523615

| FMI 16 | KTS ESItronic 1109 | АСКАН 174

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада широтно-импульсного управления дозатором топливного насоса высокого давления
Способ и метод устранения неисправности:

Проверить состояние и подключение дозатора топливного насоса высокого давления

Тип неисправности:
Bit0 ШИМ сигнал на дозатор топлива выше допустимого диапазона
Код ошибки:  Почему горит чек на уаз 409 двигатель
Блинк-код

1-3-5

| SPN

523615

| FMI 18 | KTS ESItronic 1110 | АСКАН 174

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада широтно-импульсного управления дозатором топливного насоса высокого давления
Способ и метод устранения неисправности:

Проверить состояние и подключение дозатора топливного насоса высокого давления

Тип неисправности:
Bit1 ШИМ сигнал на дозатор топлива ниже допустимого диапазона
Блинк-код

1-3-5

| SPN

523615

| FMI 5 | KTS ESItronic 1017 | АСКАН 171

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада широтно-импульсного управления дозатором топливного насоса высокого давления
Способ и метод устранения неисправности:

Проверить состояние и подключение дозатора топливного насоса высокого давления

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

1-3-5

| SPN

523615

| FMI 2 | KTS ESItronic 1020 | АСКАН 171

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада широтно-импульсного управления дозатором топливного насоса высокого давления
Способ и метод устранения неисправности:

Проверить состояние и подключение дозатора топливного насоса высокого давления

Тип неисправности:
Bit3 Перегрев
Блинк-код

1-3-5

| SPN

523615

| FMI 3 | KTS ESItronic 1021 | АСКАН 172

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада широтно-импульсного управления дозатором топливного насоса высокого давления
Способ и метод устранения неисправности:

Проверить состояние и подключение дозатора топливного насоса высокого давления

Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

1-3-5

| SPN

523615

| FMI 4 | KTS ESItronic 1022 | АСКАН 173

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада широтно-импульсного управления дозатором топливного насоса высокого давления
Способ и метод устранения неисправности:

Проверить состояние и подключение дозатора топливного насоса высокого давления

Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код

1-4-1

| SPN

651

| FMI 11 | KTS ESItronic 601 | АСКАН 116

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 1-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Неизвестная ошибка
Блинк-код

1-4-1

| SPN

651

| FMI 8 | KTS ESItronic 305 | АСКАН 116

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 1-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Замыкание минусового провода на плюсовой
Блинк-код

1-4-1

| SPN

651

| FMI 3 | KTS ESItronic 599 | АСКАН 116

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 1-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Замыкание минусового провода на АКБ
Блинк-код

1-4-1

| SPN

651

| FMI 11 | KTS ESItronic 600 | АСКАН 116

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 1-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-1

| SPN

651

| FMI 11 | KTS ESItronic 602 | АСКАН 117

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 1-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Зависит от калибровок
Блинк-код

1-4-1

| SPN

651

| FMI 11 | KTS ESItronic 603 | АСКАН

117

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 1-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-1

| SPN

651

| FMI 12 | KTS ESItronic 604 | АСКАН

117

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 1-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

1-4-1

| SPN

651

| FMI 11 | KTS ESItronic 605 | АСКАН

117

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 1-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Зависит от калибровок
Блинк-код

1-4-2

| SPN

652

| FMI 3 | KTS ESItronic 607 | АСКАН 118

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 2-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Замыкание минусового провода на АКБ
Блинк-код

1-4-2

| SPN

652

| FMI 11 | KTS ESItronic 608 | АСКАН 118

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 2-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-2

| SPN

652

| FMI 8 | KTS ESItronic 306 | АСКАН 118

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 2-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Замыкание минусового провода на плюсовой
Блинк-код

1-4-2

| SPN

652

| FMI 11 | KTS ESItronic 610 | АСКАН 118

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 2-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Неизвестная ошибка
Блинк-код

1-4-2

| SPN

652

| FMI 11 | KTS ESItronic 612 | АСКАН 119

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 2-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-2

| SPN

652

| FMI 11 | KTS ESItronic 611 | АСКАН

119

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 2-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Зависит от калибровок
Блинк-код

1-4-2

| SPN

652

| FMI 12 | KTS ESItronic 613 | АСКАН

119

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 2-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

1-4-2

| SPN

652

| FMI 11 | KTS ESItronic 614 | АСКАН

119

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 2-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Зависит от калибровок
Блинк-код

1-4-3

| SPN

653

| FMI 3 | KTS ESItronic 615 | АСКАН 120

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 3-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Замыкание минусового провода на АКБ
Блинк-код

1-4-3

| SPN

653

| FMI 11 | KTS ESItronic 616 | АСКАН 120

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 3-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-3

| SPN

653

| FMI 8 | KTS ESItronic 307 | АСКАН 120

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 3-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Замыкание минусового провода на плюсовой
Блинк-код

1-4-3

| SPN

653

| FMI 11 | KTS ESItronic 617 | АСКАН 120

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 3-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Неизвестная ошибка
Блинк-код

1-4-3

| SPN

653

| FMI 11 | KTS ESItronic 619 | АСКАН 121

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 3-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-3

| SPN

653

| FMI 12 | KTS ESItronic 620 | АСКАН

121

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 3-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

1-4-3

| SPN

653

| FMI 11 | KTS ESItronic 618 | АСКАН

121

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 3-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Зависит от калибровок
Блинк-код

1-4-3

| SPN

653

| FMI 11 | KTS ESItronic 621 | АСКАН

121

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 3-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Зависит от калибровок
Блинк-код

1-4-4

| SPN

654

| FMI 3 | KTS ESItronic 622 | АСКАН 122

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 4-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Замыкание минусового провода на АКБ
Блинк-код

1-4-4

| SPN

654

| FMI 11 | KTS ESItronic 623 | АСКАН 122

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 4-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-4

| SPN

654

| FMI 8 | KTS ESItronic 308 | АСКАН 122

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 4-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Замыкание минусового провода на плюсовой
Блинк-код

1-4-4

| SPN

654

| FMI 11 | KTS ESItronic 624 | АСКАН 122

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 4-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Неизвестная ошибка
Блинк-код

1-4-4

| SPN

654

| FMI 11 | KTS ESItronic 626 | АСКАН 123

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 4-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-4

| SPN

654

| FMI 11 | KTS ESItronic 625 | АСКАН

123

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 4-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Зависит от калибровок
Блинк-код

1-4-4

| SPN

654

| FMI 11 | KTS ESItronic 628 | АСКАН

123

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 4-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Зависит от калибровок
Блинк-код

1-4-4

| SPN

654

| FMI 12 | KTS ESItronic 627 | АСКАН

123

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 4-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

1-4-5

| SPN

655

| FMI 3 | KTS ESItronic 629 | АСКАН 124

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 5-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Замыкание минусового провода на АКБ
Блинк-код

1-4-5

| SPN

655

| FMI 11 | KTS ESItronic 630 | АСКАН 124

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 5-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-5

| SPN

655

| FMI 8 | KTS ESItronic 310 | АСКАН 124

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 5-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Замыкание минусового провода на плюсовой
Блинк-код

1-4-5

| SPN

655

| FMI 11 | KTS ESItronic 631 | АСКАН 124

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 5-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Неизвестная ошибка
Блинк-код

1-4-5

| SPN

655

| FMI 11 | KTS ESItronic 633 | АСКАН 125

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 5-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-5

| SPN

655

| FMI 12 | KTS ESItronic 634 | АСКАН

125

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 5-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

1-4-5

| SPN

655

| FMI 11 | KTS ESItronic 632 | АСКАН

125

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 5-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Зависит от калибровок
Блинк-код

1-4-5

| SPN

655

| FMI 11 | KTS ESItronic 635 | АСКАН

125

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 5-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Зависит от калибровок
Блинк-код

1-4-6

| SPN

656

| FMI 3 | KTS ESItronic 636 | АСКАН 126

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 6-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Замыкание минусового провода на АКБ
Блинк-код

1-4-6

| SPN

656

| FMI 11 | KTS ESItronic 637 | АСКАН 126

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 6-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-6

| SPN

656

| FMI 8 | KTS ESItronic 311 | АСКАН 126

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 6-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Замыкание минусового провода на плюсовой
Блинк-код

1-4-6

| SPN

656

| FMI 11 | KTS ESItronic 638 | АСКАН 126

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 6-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Неизвестная ошибка
Блинк-код

1-4-6

| SPN

656

| FMI 11 | KTS ESItronic 640 | АСКАН 127

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 6-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-6

| SPN

656

| FMI 11 | KTS ESItronic 639 | АСКАН

127

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 6-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Зависит от калибровок
Блинк-код

1-4-6

| SPN

656

| FMI 11 | KTS ESItronic 642 | АСКАН

127

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 6-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Зависит от калибровок
Блинк-код

1-4-6

| SPN

656

| FMI 12 | KTS ESItronic 641 | АСКАН 127

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 6-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

1-4-7

| SPN

657

| FMI 3 | KTS ESItronic 2138 | АСКАН 232

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 7-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Замыкание минусового провода на АКБ
Блинк-код

1-4-7

| SPN

657

| FMI 11 | KTS ESItronic 2139 | АСКАН 232

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 7-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-7

| SPN

657

| FMI 8 | KTS ESItronic 312 | АСКАН 232

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 7-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Замыкание минусового провода на плюсовой
Блинк-код

1-4-7

| SPN

657

| FMI 11 | KTS ESItronic 2140 | АСКАН 232

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 7-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Неизвестная ошибка
Блинк-код

1-4-7

| SPN

657

| FMI 11 | KTS ESItronic 3517 | АСКАН 233

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 7-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-7

| SPN

657

| FMI 12 | KTS ESItronic 2141 | АСКАН 233

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 7-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

1-4-7

| SPN

657

| FMI 11 | KTS ESItronic 3516 | АСКАН

233

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 7-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Зависит от калибровок
Блинк-код

1-4-7

| SPN

657

| FMI 11 | KTS ESItronic 3516 | АСКАН

233

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 7-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Зависит от калибровок
Блинк-код

1-4-8

| SPN

658

| FMI 3 | KTS ESItronic 2146 | АСКАН 234

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 8-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Замыкание минусового провода на АКБ
Блинк-код

1-4-8

| SPN

658

| FMI 11 | KTS ESItronic 2147 | АСКАН 234

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 8-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-8

| SPN

658

| FMI 8 | KTS ESItronic 313 | АСКАН 234

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 8-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Замыкание минусового провода на плюсовой
Блинк-код

1-4-8

| SPN

658

| FMI 11 | KTS ESItronic 2148 | АСКАН 234

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 8-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Неизвестная ошибка
Блинк-код

1-4-8

| SPN

658

| FMI 11 | KTS ESItronic 3520 | АСКАН 235

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 8-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-4-8

| SPN

658

| FMI 11 | KTS ESItronic 3519 | АСКАН

235

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 8-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Зависит от калибровок
Блинк-код

1-4-8

| SPN

658

| FMI 11 | KTS ESItronic 3521 | АСКАН

235

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 8-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Зависит от калибровок
Блинк-код

1-4-8

| SPN

658

| FMI 12 | KTS ESItronic 2149 | АСКАН

235

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсункой 8-го цилиндра

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

1-5-1

| SPN 523350 | FMI 4 | KTS ESItronic 579 | АСКАН 110

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 1-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Замыкание минусового провода на Массу
Блинк-код

1-5-1

| SPN 523350 | FMI 11 | KTS ESItronic 299 | АСКАН 110

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 1-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Зависит от калибровок
Блинк-код

1-5-1

| SPN 523350 | FMI 3 | KTS ESItronic 298 | АСКАН 110

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 1-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Короткое замыкание
Блинк-код

1-5-1

| SPN 523350 | FMI 11 | KTS ESItronic 580 | АСКАН 110

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 1-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Неизвестная ошибка
Блинк-код

1-5-1

| SPN 523351 | FMI 11 | KTS ESItronic 581 | АСКАН 111

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:

Нет

Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 1-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Зависит от калибровок
Блинк-код

1-5-1

| SPN

523351

| FMI 11 | KTS ESItronic 582 | АСКАН

111

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:

Нет

Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 1-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-5-1

| SPN 523351 | FMI 12 | KTS ESItronic 583 | АСКАН 111

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:

Нет

Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 1-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

1-5-1

| SPN

523351

| FMI 11 | KTS ESItronic 584 | АСКАН

111

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:

Нет

Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 1-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Зависит от калибровок
Блинк-код

1-5-2

| SPN 523352 | FMI 11 | KTS ESItronic 586 | АСКАН 112

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 2-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Неизвестная ошибка
Блинк-код

1-5-2

| SPN 523352 | FMI 3 | KTS ESItronic 300 | АСКАН 112

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 2-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Короткое замыкание
Блинк-код

1-5-2

| SPN 523352 | FMI 11 | KTS ESItronic 301 | АСКАН 112

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 2-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Зависит от калибровок
Блинк-код

1-5-2

| SPN 523352 | FMI 4 | KTS ESItronic 585 | АСКАН 112

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 2-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Замыкание минусового провода на Массу
Блинк-код

1-5-2

| SPN 523353 | FMI 11 | KTS ESItronic 587 | АСКАН 113

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:

Нет

Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 2-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit0 Зависит от калибровок
Блинк-код

1-5-2

| SPN 523353 | FMI 11 | KTS ESItronic 588 | АСКАН 113

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:

Нет

Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 2-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit1 Зависит от калибровок
Блинк-код

1-5-2

| SPN 523353 | FMI 12 | KTS ESItronic 589 | АСКАН 113

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:

Нет

Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 2-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

1-5-2

| SPN 523353 | FMI 11 | KTS ESItronic 590 | АСКАН 113

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:

Нет

Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи силового каскада управления форсунками 2-й группы

Способ и метод устранения неисправности:

Проверить состояние штекеров и кабеля подключения форсунок

Тип неисправности:
Bit3 Зависит от калибровок
Блинк-код

1-5-3

| SPN 523354 | FMI 4 | KTS ESItronic 592 | АСКАН 114

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность микросхемы силового каскада управления форсунками

Способ и метод устранения неисправности:

Заменить ЭБУ

Тип неисправности:
Bit1 CY33X заблокирован
Блинк-код

1-5-3

| SPN 523354 | FMI 12 | KTS ESItronic 593 | АСКАН 114

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность микросхемы силового каскада управления форсунками

Способ и метод устранения неисправности:

Заменить ЭБУ

Тип неисправности:
Bit2 CY33X в режиме теста
Блинк-код

1-5-3

| SPN 523354 | FMI 3 | KTS ESItronic 591 | АСКАН 114

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность микросхемы силового каскада управления форсунками

Способ и метод устранения неисправности:

Заменить ЭБУ

Тип неисправности:
Bit0 Сброс CY33X
Блинк-код

1-5-3

| SPN 523354 | FMI 2 | KTS ESItronic 594 | АСКАН 114

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность микросхемы силового каскада управления форсунками

Способ и метод устранения неисправности:

Заменить ЭБУ

Тип неисправности:
Bit3 Ошибка связи с CY33X
Блинк-код

1-5-3

| SPN 523355 | FMI 2 | KTS ESItronic 598 | АСКАН 115

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность микросхемы силового каскада управления форсунками

Способ и метод устранения неисправности:

Заменить ЭБУ

Тип неисправности:
Bit3 Таймаут CY33X
Блинк-код

1-5-3

| SPN 523355 | FMI 3 | KTS ESItronic 595 | АСКАН 115

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность микросхемы силового каскада управления форсунками

Способ и метод устранения неисправности:

Заменить ЭБУ

Тип неисправности:
Bit0 Ошибка четности CY33X
Блинк-код

1-5-3

| SPN 523355 | FMI 4 | KTS ESItronic 596 | АСКАН 115

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность микросхемы силового каскада управления форсунками

Способ и метод устранения неисправности:

Заменить ЭБУ

Тип неисправности:
Bit1 Ошибка программы CY33X
Блинк-код

1-5-3

| SPN 523355 | FMI 12 | KTS ESItronic 597 | АСКАН 115

Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность микросхемы силового каскада управления форсунками

Способ и метод устранения неисправности:

Заменить ЭБУ

Тип неисправности:
Bit2 Ошибка проверки CY33X
Блинк-код 1-5-4 | SPN 520226 | FMI 12 | KTS ESItronic 1697 | АСКАН 128
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Число работающих цилиндров меньше заданного минимального предела, двигатель остановлен
Способ и метод устранения неисправности:
Проверить состояние штекеров и кабеля подключения форсунок цилиндров двигателя
Тип неисправности:
Bit0 Работают не все цилиндры
Блинк-код

1-5-5

| SPN

520225

| FMI 16 | KTS ESItronic 577 | АСКАН

109

Класс неисправности:

1

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Ограничение числа впрысков топлива

Способ и метод устранения неисправности:
Тип неисправности:
Bit0 Количество впрысков топлива ограничено по балансу воздуха
Блинк-код

1-5-5

| SPN

520225

| FMI 15 | KTS ESItronic 1018 | АСКАН

109

Класс неисправности:

1

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Ограничение числа впрысков топлива

Способ и метод устранения неисправности:
Тип неисправности:
Bit1 Количество впрысков топлива ограничено по балансу топлива
Блинк-код

1-5-5

| SPN

520225

| FMI 11 | KTS ESItronic 578 | АСКАН

109

Класс неисправности:

1

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Ограничение числа впрысков топлива

Способ и метод устранения неисправности:
Тип неисправности:
Bit2 Количество впрысков топлива ограничено калибровками ЭБУ
Блинк-код

1-5-5

| SPN

520225

| FMI 0 | KTS ESItronic 2736 | АСКАН

109

Класс неисправности:

1

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Ограничение числа впрысков топлива

Способ и метод устранения неисправности:
Тип неисправности:
Bit3 Количество впрысков топлива ограничено временем впрыска
Блинк-код 1-5-6 | SPN 520226 | FMI 1 | KTS ESItronic 3555 | АСКАН 228
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Утечка топлива из контура высокого давления
Способ и метод устранения неисправности:
Проверить герметичность контура высокого давления
Тип неисправности:
Bit1 Низкое давление топлива в аккумуляторе
Блинк-код 2-1-1 | SPN 97 | FMI 11 | KTS ESItronic 1669 | АСКАН 70
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Концентрация воды в топливе выше допустимой
Способ и метод устранения неисправности:
Слить воду с фильтра предварительной очистки топлива
Тип неисправности:
Bit0 Обнаружена вода в топливе
Блинк-код 2-1-2 | SPN 95 | FMI 7 | KTS ESItronic 1668 | АСКАН 69
Класс неисправности:
3
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Засорение фильтра тонкой очистки топлива
Способ и метод устранения неисправности:
Заменить сменный фильтр для топлива
Тип неисправности:
Bit2 Засорен топливный фильтр
Блинк-код 2-1-3 | SPN 95 | FMI 3 | KTS ESItronic 1663 | АСКАН 63
Класс неисправности:
3
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика засоренности фильтра тонкой очистки топлива
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика засоренности фильтра тонкой очистки топлива
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 2-1-3 | SPN 95 | FMI 4 | KTS ESItronic 1664 | АСКАН 64
Класс неисправности:
3
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика засоренности фильтра тонкой очистки топлива
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика засоренности фильтра тонкой очистки топлива
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 2-1-3 | SPN 95 | FMI 2 | KTS ESItronic 1665 | АСКАН 65
Класс неисправности:
3
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика засоренности фильтра тонкой очистки топлива
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика засоренности фильтра тонкой очистки топлива
Тип неисправности:
Bit3 Перегрев
Блинк-код 2-1-4 | SPN 97 | FMI 3 | KTS ESItronic 1666 | АСКАН 67
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика водосборника фильтра предварительной очистки топлива
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика водосборника фильтра предварительной очистки топлива
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 2-1-4 | SPN 97 | FMI 4 | KTS ESItronic 1667 | АСКАН 68
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика водосборника фильтра предварительной очистки топлива
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика водосборника фильтра предварительной очистки топлива
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 2-1-5 | SPN 174 | FMI 3 | KTS ESItronic 112 | АСКАН 59
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика температуры топлива
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры топлива
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 2-1-5 | SPN 174 | FMI 4 | KTS ESItronic 113 | АСКАН 59
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика температуры топлива
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры топлива
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 2-1-6 | SPN 520207 | FMI 4 | KTS ESItronic 736 | АСКАН 66
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи электронагревательного элемента топливного фильтра
Способ и метод устранения неисправности:
Проверить состояние и подключение электро- нагревательного элемента топливного фильтра
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 2-1-6 | SPN 520207 | FMI 3 | KTS ESItronic 735 | АСКАН 66
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи электронагревательного элемента топливного фильтра
Способ и метод устранения неисправности:
Проверить состояние и подключение электро- нагревательного элемента топливного фильтра
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код 2-1-7 | SPN 1382 | FMI 1 | KTS ESItronic 3579 | АСКАН 248
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Засорение фильтра предварительной очистки топлива
Способ и метод устранения неисправности:
Заменить сменный фильтр предварительной очистки топлива
Тип неисправности:
Bit1 Топливный фильтр засорен
Блинк-код 2-1-8 | SPN 974 | FMI 4 | KTS ESItronic 3528 | АСКАН 244
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность ручной заслонки
Способ и метод устранения неисправности:
Проверить подключение заслонки
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 2-1-8 | SPN 974 | FMI 3 | KTS ESItronic 3527 | АСКАН 244
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность ручной заслонки
Способ и метод устранения неисправности:
Проверить подключение заслонки
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 2-1-8 | SPN 974 | FMI 2 | KTS ESItronic 3529 | АСКАН 244
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность ручной заслонки
Способ и метод устранения неисправности:
Проверить подключение заслонки
Тип неисправности:
Bit3 Недостоверный сигнал
Блинк-код

2-2-1

| SPN 91 | FMI 2 | KTS ESItronic 668 | АСКАН 7

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Неисправность датчиков положения педали газа

Способ и метод устранения неисправности:

Проверить состояние и подключение датчиков положения педали газа

Тип неисправности:
Bit3 Недостоверный сигнал
Блинк-код

2-2-1

| SPN 91 | FMI 3 | KTS ESItronic 235 | АСКАН 7

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Неисправность датчиков положения педали газа

Способ и метод устранения неисправности:

Проверить состояние и подключение датчиков положения педали газа

Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код

2-2-1

| SPN 91 | FMI 4 | KTS ESItronic 237 | АСКАН 7

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Неисправность датчиков положения педали газа

Способ и метод устранения неисправности:

Проверить состояние и подключение датчиков положения педали газа

Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код

2-2-1

| SPN 29 | FMI 4 | KTS ESItronic 251 | АСКАН 8

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Неисправность датчиков положения педали газа

Способ и метод устранения неисправности:

Проверить состояние и подключение датчиков положения педали газа

Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код

2-2-1

| SPN 29 | FMI 2 | KTS ESItronic 72 | АСКАН 8

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Неисправность датчиков положения педали газа

Способ и метод устранения неисправности:

Проверить состояние и подключение датчиков положения педали газа

Тип неисправности:
Bit3 Недостоверный сигнал
Блинк-код

2-2-1

| SPN 29 | FMI 3 | KTS ESItronic 250 | АСКАН 8

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Неисправность датчиков положения педали газа

Способ и метод устранения неисправности:

Проверить состояние и подключение датчиков положения педали газа

Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 2-2-2 | SPN 598 | FMI 2 | KTS ESItronic 38 | АСКАН 40
Класс неисправности:
3
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксированная функцией диагностики сигнала состояния сцепления
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика положения педали сцепления. Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit3 Недостоверный сигнал
Блинк-код 2-2-2 | SPN 598 | FMI 12 | KTS ESItronic 37 | АСКАН 40
Класс неисправности:
3
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксированная функцией диагностики сигнала состояния сцепления
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика положения педали сцепления. Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Неверный сигнал из шины CAN
Блинк-код

2-2-3

| SPN

597

| FMI 2 | KTS ESItronic 2954 | АСКАН 197

Класс неисправности:
4
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Активация лампы круиз- контроля без торможения
Способ и метод устранения неисправности:
Служебная функция. Устранения не требуется
Тип неисправности:
Bit0 Зажглась лампа круиз-контроля
Блинк-код

2-2-3

| SPN

597

| FMI 2 | KTS ESItronic 2953 | АСКАН 196

Класс неисправности:
Сохранение в памяти ЭБУ:
Нет
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Деактивация круиз-контроля при нажатии на педаль тормоза
Способ и метод устранения неисправности:
Служебная функция. Устранения не требуется
Тип неисправности:
Bit0 Выключение круиз-контроля
Блинк-код

2-2-3

| SPN

597

| FMI 2 | KTS ESItronic 2952 | АСКАН 195

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика педали тормоза
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика положения педали тормоза
Тип неисправности:
Bit0 Неисправность датчика
Блинк-код

2-2-3

| SPN

597

| FMI 12 | KTS ESItronic 698 | АСКАН 23

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика педали тормоза
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика положения педали тормоза
Тип неисправности:
Bit2 Сигнал неверный
Блинк-код

2-2-3

| SPN

597

| FMI 2 | KTS ESItronic 699 | АСКАН 23

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика педали тормоза
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика положения педали тормоза
Тип неисправности:
Bit3 Недостоверный сигнал
Блинк-код 2-2-4 | SPN 520217 | FMI 4 | KTS ESItronic 1392 | АСКАН 24
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада перепускного клапана промежуточного охладителя наддувочного воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение клапана про- межуточного охладителя наддувочного воздуха
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 2-2-4 | SPN 520217 | FMI 12 | KTS ESItronic 1393 | АСКАН 24
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада перепускного клапана промежуточного охладителя наддувочного воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение клапана про- межуточного охладителя наддувочного воздуха
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код 2-2-4 | SPN 520217 | FMI 3 | KTS ESItronic 1391 | АСКАН 24
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада перепускного клапана промежуточного охладителя наддувочного воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение клапана про- межуточного охладителя наддувочного воздуха
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код 2-2-5 | SPN 91 | FMI 7 | KTS ESItronic 355 | АСКАН 11
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксированная функцией проверки правдоподобности действия педали газа и педали тормоза
Способ и метод устранения неисправности:
Проверить состояние и подключение датчиков положения педали газа и тормоза
Тип неисправности:
Bit3 Сигнал с педали акселератора недостоверный
Блинк-код

2-2-6

| SPN

533

| FMI

15

| KTS ESItronic

720

| АСКАН

54

Класс неисправности:

1

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Превышение максимально допустимой частоты вращения коленчатого вала

Способ и метод устранения неисправности:
Если превышение произошло из-за неправильно- го переключения передач с высшей на низшую и двигатель в порядке, можно продолжать движение. Если двигатель самопроизвольно увеличил часто- ту вращения, двигатель не пускать! Срочно обратиться в сервисный центр!
Тип неисправности:
Bit0 Обнаружена перекрутка
Блинк-код 2-2-7 | SPN 520221 | FMI 2 | KTS ESItronic 567 | АСКАН 96
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Физическое неправдоподобие работы блока управления переключением передач
Способ и метод устранения неисправности:
Проверить состояние и подключение блока управления переключением передач
Тип неисправности:
Bit0 Недостоверная команда TSC
Блинк-код 2-2-8 | SPN 520219 | FMI 2 | KTS ESItronic 32 | АСКАН 38
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка работы блока Системы Контроля Момента сопротивления
Способ и метод устранения неисправности:
Проверить состояние и подключение блока Системы Контроля Момента. Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Недостоверная команда DSC
Блинк-код 2-2-9 | SPN 776 | FMI 2 | KTS ESItronic 3505 | АСКАН 193
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Ошибка определения скорости вращения турбинного колеса гидротрансформатора
Способ и метод устранения неисправности:
Можно продолжать движение. Обратиться в сервисный центр
Тип неисправности:
Bit3 Недостоверный сигнал скорости турбинного колеса
Блинк-код 2-3-1 | SPN 102 | FMI 3 | KTS ESItronic 538 | АСКАН 21
Класс неисправности:
20
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика давления наддува
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика давления наддува
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 2-3-1 | SPN 102 | FMI 4 | KTS ESItronic 539 | АСКАН 21
Класс неисправности:
20
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика давления наддува
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика давления наддува
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 2-3-1 | SPN 102 | FMI 12 | KTS ESItronic 540 | АСКАН 21
Класс неисправности:
20
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика давления наддува
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика давления наддува
Тип неисправности:
Bit2 Сигнал из шины CAN недостоверный
Блинк-код 2-3-1 | SPN 102 | FMI 2 | KTS ESItronic 695 | АСКАН 21
Класс неисправности:
20
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика давления наддува
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика давления наддува
Тип неисправности:
Bit3 Ошибка достоверности
Блинк-код 2-3-2 | SPN 108 | FMI 3 | KTS ESItronic 319 | АСКАН 9
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика атмосферного давления
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 2-3-2 | SPN 108 | FMI 4 | KTS ESItronic 322 | АСКАН 9
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика атмосферного давления
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 2-3-2 | SPN 108 | FMI 12 | KTS ESItronic 328 | АСКАН 9
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика атмосферного давления
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика
Тип неисправности:
Bit2 Сигнал из шины CAN недостоверный
Блинк-код 2-3-2 | SPN 108 | FMI 2 | KTS ESItronic 683 | АСКАН 9
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика атмосферного давления
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика
Тип неисправности:
Bit3 Показания не сходятся с показаниями давления наддува
Блинк-код 2-3-3 | SPN 105 | FMI 4 | KTS ESItronic 289 | АСКАН 108
Класс неисправности:
20
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика температуры воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры воздуха
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 2-3-3 | SPN 105 | FMI 3 | KTS ESItronic 288 | АСКАН 108
Класс неисправности:
20
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика температуры воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры воздуха
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 2-3-3 | SPN 105 | FMI 12 | KTS ESItronic 290 | АСКАН 108
Класс неисправности:
20
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика температуры воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры воздуха
Тип неисправности:
Bit2 Сигнал из шины CAN недостоверный
Блинк-код

2-3-4

| SPN 172 | FMI 3 | KTS ESItronic 606 | АСКАН 3

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка температурного элемента в датчике массового расхода воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика массового расхода воздуха
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код

2-3-4

| SPN 172 | FMI 4 | KTS ESItronic 609 | АСКАН 3

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка температурного элемента в датчике массового расхода воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика массового расхода воздуха
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код

2-3-4

| SPN 132 | FMI 3 | KTS ESItronic 31 | АСКАН 4

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Сигнал с датчика массового расхода воздуха вышел за пределы допустимого
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика массового расхода воздуха
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код

2-3-4

| SPN 132 | FMI 4 | KTS ESItronic 33 | АСКАН 4

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Сигнал с датчика массового расхода воздуха вышел за пределы допустимого
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика массового расхода воздуха
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код | SPN | FMI | KTS ESItronic | АСКАН
Класс неисправности:
Сохранение в памяти ЭБУ:
Включение диагностической лампы:
Возможность старта:
Снижение мощности:
Описание неисправности:
Способ и метод устранения неисправности:
Тип неисправности:
Блинк-код

2-3-4

| SPN 520213 | FMI 3 | KTS ESItronic 69 | АСКАН 5

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка показаний датчика массового расхода воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика массового расхода воздуха
Тип неисправности:
Bit0 Расход воздуха больше допустимого
Блинк-код

2-3-4

| SPN 520213 | FMI 4 | KTS ESItronic 73 | АСКАН 5

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка показаний датчика массового расхода воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика массового расхода воздуха
Тип неисправности:
Bit1 Расход воздуха меньше допустимого
Код ошибки:  Best value j2534 mini vci – Great deals on j2534 mini vci from global j2534 mini vci sellers | Ranking Keywords on AliExpress
Блинк-код

2-3-4

| SPN 132 | FMI 3 | KTS ESItronic 137 | АСКАН 6

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка в цепи датчика массового расхода воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика массового расхода воздуха
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код

2-3-4

| SPN 132 | FMI 4 | KTS ESItronic 140 | АСКАН 6

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка в цепи датчика массового расхода воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика массового расхода воздуха
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код

2-3-5

| SPN 171 | FMI 3 | KTS ESItronic 60 | АСКАН 41

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность датчика температуры окружающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры окружающего воздуха
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код

2-3-5

| SPN 171 | FMI 4 | KTS ESItronic 61 | АСКАН 41

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность датчика температуры окружающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры окружающего воздуха
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код

2-3-5

| SPN 171 | FMI 12 | KTS ESItronic 62 | АСКАН 41

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность датчика температуры окружающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры окружающего воздуха
Тип неисправности:
Bit2 Сигнал из шины CAN недостоверный
Блинк-код

2-3-5

| SPN 520201 | FMI 4 | KTS ESItronic 1408 | АСКАН 42

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность датчика температуры окружающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры окружающего воздуха
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код

2-3-5

| SPN 520201 | FMI 3 | KTS ESItronic 1407 | АСКАН 42

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность датчика температуры окружающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры окружающего воздуха
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код

2-3-5

| SPN 520202 | FMI 3 | KTS ESItronic 1409 | АСКАН 43

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность датчика температуры окружающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры окружающего воздуха
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код

2-3-5

| SPN 520202 | FMI 4 | KTS ESItronic 1410 | АСКАН 43

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность датчика температуры окружающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры окружающего воздуха
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 2-3-6 | SPN 520224 | FMI 4 | KTS ESItronic 1604 | АСКАН 107
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность датчика влажности
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика влажности
Тип неисправности:
Bit1 Показания ниже допустимого
Блинк-код 2-3-6 | SPN 520224 | FMI 3 | KTS ESItronic 1603 | АСКАН 107
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность датчика влажности
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика влажности
Тип неисправности:
Bit0 Показания выше допустимого
Блинк-код 2-4-1 | SPN

110

| FMI 3 | KTS ESItronic 14 | АСКАН 28

Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика температуры охлаждающей жидкости
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры охлаждающей жидкости
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 2-4-1 | SPN

110

| FMI 4 | KTS ESItronic 15 | АСКАН 28

Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика температуры охлаждающей жидкости
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры охлаждающей жидкости
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 2-4-1 | SPN

110

| FMI 12 | KTS ESItronic 700 | АСКАН 28

Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика температуры охлаждающей жидкости
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры охлаждающей жидкости
Тип неисправности:
Bit2 Сигнал из шины CAN недостоверный
Блинк-код 2-4-1 | SPN

110

| FMI 2 | KTS ESItronic 701 | АСКАН 28

Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика температуры охлаждающей жидкости
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры охлаждающей жидкости
Тип неисправности:
Bit3 Показания не сходятся с показаниями температуры масла
Блинк-код 2-4-2 | SPN 110 | FMI 15 | KTS ESItronic 1719 | АСКАН 191
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Перегрев охлаждающей жидкости
Способ и метод устранения неисправности:
Проверить состояние радиатора охлаждения
Тип неисправности:
Bit0 Перегрев
Блинк-код

2-4-3

| SPN

100

| FMI 3 | KTS ESItronic 1632 | АСКАН 140

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика давления масла
Способ и метод устранения неисправности:
Проверить подключение датчика давления масла
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код

2-4-3

| SPN

100

| FMI 4 | KTS ESItronic 1633 | АСКАН 140

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика давления масла
Способ и метод устранения неисправности:
Проверить подключение датчика давления масла
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код

2-4-3

| SPN

100

| FMI 12 | KTS ESItronic 1634 | АСКАН 140

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика давления масла
Способ и метод устранения неисправности:
Проверить подключение датчика давления масла
Тип неисправности:
Bit2 Ошибка сигнала
Блинк-код

2-4-3

| SPN

100

| FMI 2 | KTS ESItronic 653 | АСКАН 140

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Неисправность в цепи датчика давления масла
Способ и метод устранения неисправности:
Проверить подключение датчика давления масла
Тип неисправности:
Bit3 Ошибка достоверности
Блинк-код

2-4-3

| SPN

100

| FMI 17 | KTS ESItronic 1631 | АСКАН 141

Класс неисправности:
5
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Давление масла слишком низкое
Способ и метод устранения неисправности:
Проверить уровень масла и состояние масляного насоса
Тип неисправности:
Bit3 Низкое давление масла
Блинк-код 2-4-4 | SPN 175 | FMI 4 | KTS ESItronic 360 | АСКАН 142
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика температуры масла
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры масла
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 2-4-4 | SPN 175 | FMI 3 | KTS ESItronic 359 | АСКАН 142
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика температуры масла
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры масла
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 2-4-4 | SPN 175 | FMI 2 | KTS ESItronic 362 | АСКАН 142
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика температуры масла
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры масла
Тип неисправности:
Bit2 Сигнал из шины CAN недостоверный
Блинк-код 2-4-4 | SPN 175 | FMI 12 | KTS ESItronic 361 | АСКАН 142
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика температуры масла
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры масла
Тип неисправности:
Bit3 Показания не сходятся с показаниями температуры ОЖ
Блинк-код 2-4-4 | SPN 175 | FMI 17 | KTS ESItronic 1640 | АСКАН 143
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Высокая температура масла
Способ и метод устранения неисправности:
Провернуть коленчатый вал двигателя, убедиться в отсутствии посторонних шумов при работе двигателя. Обратиться в сервисный центр
Тип неисправности:
Bit3 Недостоверный сигнал
Блинк-код 2-4-5 | SPN 520218 | FMI 2 | KTS ESItronic 22 | АСКАН 30
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксированная функцией проверки абсолютного или динамического правдоподобия датчика температуры охлаждающей жидкости
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры охлаждающей жидкости
Тип неисправности:
Bit3 Температура не меняется
Блинк-код 2-4-5 | SPN 520218 | FMI 2 | KTS ESItronic 1394 | АСКАН 29
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксированная функцией проверки абсолютного или динамического правдоподобия датчика температуры охлаждающей жидкости
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры охлаждающей жидкости
Тип неисправности:
Bit3 Минимальная температура не была достигнута
Блинк-код 2-4-6 | SPN 111 | FMI 3 | KTS ESItronic 1395 | АСКАН 25
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика уровня охлаждающей жидкости
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика уровня охлаждающей жидкости
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 2-4-6 | SPN 111 | FMI 4 | KTS ESItronic 1396 | АСКАН 25
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика уровня охлаждающей жидкости
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика уровня охлаждающей жидкости
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 2-4-6 | SPN 111 | FMI 12 | KTS ESItronic 1398 | АСКАН 25
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика уровня охлаждающей жидкости
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика уровня охлаждающей жидкости
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код 2-4-6 | SPN 111 | FMI 2 | KTS ESItronic 1397 | АСКАН 25
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика уровня охлаждающей жидкости
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика уровня охлаждающей жидкости
Тип неисправности:
Bit3 Недостоверный сигнал
Блинк-код 2-4-7 | SPN 98 | FMI 3 | KTS ESItronic 1112 | АСКАН 139
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика уровня масла
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика уровня масла
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 2-4-7 | SPN 98 | FMI 4 | KTS ESItronic 1704 | АСКАН 139
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика уровня масла
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика уровня масла
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 2-4-7 | SPN 98 | FMI 12 | KTS ESItronic 1114 | АСКАН 139
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика уровня масла
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика уровня масла
Тип неисправности:
Bit2 Сигнал из шины CAN недостоверный
Блинк-код 2-4-7 | SPN 98 | FMI 2 | KTS ESItronic 1113 | АСКАН 139
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика уровня масла
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика уровня масла
Тип неисправности:
Bit3 Недостоверный сигнал
Блинк-код 2-5-1 | SPN 523613 | FMI 16 | KTS ESItronic 1121 | АСКАН 179
Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Нарушение режима управления дозатором топливного насоса высокого давления
Способ и метод устранения неисправности:
Проверить состояние и соединения компонентов гидравлических контуров высокого и низкого давления
Тип неисправности:
Bit0 Превышено максимальное положительное отклонение
Блинк-код 2-5-2 | SPN 523613 | FMI 5 | KTS ESItronic 1714 | АСКАН 187
Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Нарушение режима управления дозатором топливного насоса высокого давления
Способ и метод устранения неисправности:
Проверить состояние и соединения компонентов гидравлических контуров высокого и низкого давления
Тип неисправности:
Bit0 Превышено максимальное положительное отклонение с учётом заданного расхода топлива
Блинк-код 2-5-3 | SPN 523613 | FMI 4 | KTS ESItronic 1124 | АСКАН 182
Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Нарушение режима управления дозатором топливного насоса высокого давления

Способ и метод устранения неисправности:
Проверить состояние и соединения компонентов гидравлических контуров высокого и низкого давления
Тип неисправности:
Bit0 Давление в аккумуляторе топлива ниже минимального
Блинк-код 2-5-3 | SPN 523613 | FMI 3 | KTS ESItronic 1125 | АСКАН 183
Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Нарушение режима управления дозатором топливного насоса высокого давления

Способ и метод устранения неисправности:
Проверить состояние и соединения компонентов гидравлических контуров высокого и низкого давления
Тип неисправности:
Bit0 Давление в аккумуляторе топлива выше максимального
Блинк-код 2-5-4 | SPN 523613 | FMI 7 | KTS ESItronic 1713 | АСКАН 186
Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Нарушение режима управления дозатором топливного насоса высокого давления

Способ и метод устранения неисправности:
Проверить состояние и соединения компонентов гидравлических контуров высокого и низкого давления
Тип неисправности:
Bit0 Ток через дозатор ниже минимального
Блинк-код 2-5-4 | SPN 523613 | FMI 17 | KTS ESItronic 1123 | АСКАН 181
Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Нарушение режима управления дозатором топливного насоса высокого давления

Способ и метод устранения неисправности:
Проверить состояние и соединения компонентов гидравлических контуров высокого и низкого давления
Тип неисправности:
Bit0 Превышено максимальное отрицательное отклонение
Блинк-код 2-5-5 | SPN 523613 | FMI 2 | KTS ESItronic 1662 | АСКАН 185
Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Нарушение режима управления дозатором топливного насоса высокого давления

Способ и метод устранения неисправности:
Проверить состояние и соединения компонентов гидравлических контуров высокого и низкого давления
Тип неисправности:
Bit0 Неверная установка дозатора топлива
Блинк-код 2-5-6 | SPN 523613 | FMI 15 | KTS ESItronic 1122 | АСКАН 180
Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Нарушение режима управления дозатором топливного насоса высокого давления
Способ и метод устранения неисправности:
Проверить состояние и соединения компонентов гидравлических контуров высокого и низкого давления
Тип неисправности:
Bit0 Превышено максимальное положительное отклонение с учётом заданного расхода топлива
Блинк-код 2-5-7 | SPN 523613 | FMI 18 | KTS ESItronic 1712 | АСКАН 184
Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Нарушение режима управления дозатором топливного насоса высокого давления
Способ и метод устранения неисправности:
Проверить состояние и соединения компонентов гидравлических контуров высокого и низкого давления
Тип неисправности:
Bit0 Падение давления в аккумуляторе топлива
Блинк-код 2-5-8 | SPN 523613 | FMI 1 | KTS ESItronic 2951 | АСКАН 194
Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:

Нарушение режима управления дозатором топливного насоса высокого давления

Способ и метод устранения неисправности:
Проверить состояние и соединения компонентов гидравлических контуров высокого и низкого давления
Тип неисправности:
Bit0 Ошибка работы дозатора топлива на холостом ходу
Блинк-код 2-5-9 | SPN 523613 | FMI 0 | KTS ESItronic 2680 | АСКАН 229
Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Нарушение режима управления дозатором топливного насоса высокого давления

Способ и метод устранения неисправности:
Проверить состояние и соединения компонентов гидравлических контуров высокого и низкого давления
Тип неисправности:
Bit0 Превышено максимальное давление в аккумуляторе топлива
Блинк-код 2-6-1 | SPN 520222 | FMI 14 | KTS ESItronic 283 | АСКАН 102
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Нештатная перезагрузка ЭБУ. Восстановление заблокировано
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit3 Восстановление после сбоя
Блинк-код 2-6-1 | SPN 520222 | FMI 14 | KTS ESItronic 284 | АСКАН 103
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Нештатная перезагрузка ЭБУ. Принудительное восстановление
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit3 Восстановление после сбоя
Блинк-код 2-6-1 | SPN 520222 | FMI 14 | KTS ESItronic 285 | АСКАН 104
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Нештатная перезагрузка ЭБУ
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit3 Восстановление после сбоя
Блинк-код 2-6-2 | SPN 1108 | FMI 16 | KTS ESItronic 366 | АСКАН 144
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксированная функцией наблюдения за работой электронного блока
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit0 Превышено время активации форсунок
Блинк-код 2-6-2 | SPN 520228 | FMI 15 | KTS ESItronic 370 | АСКАН 145
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксированная функцией наблюдения за работой электронного блока
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit0 Недостоверные показания частоты вращения коленчатого вала двигателя
Блинк-код 2-6-3 | SPN 523617 | FMI 11 | KTS ESItronic 279 | АСКАН 100
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка питания модуля CJ940 ЭБУ
Способ и метод устранения неисправности:
Заменить ЭБУ
Тип неисправности:
Bit0 Ошибка связи с модулем CJ940
Блинк-код 2-6-3 | SPN 523612 | FMI 3 | KTS ESItronic 286 | АСКАН 105
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка питания модуля CJ940 ЭБУ
Способ и метод устранения неисправности:
Заменить ЭБУ
Тип неисправности:
Bit0 Напряжение внутреннего питания выше нормы
Блинк-код 2-6-3 | SPN 523612 | FMI 4 | KTS ESItronic 287 | АСКАН 106
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка питания модуля CJ940 ЭБУ
Способ и метод устранения неисправности:
Заменить ЭБУ
Тип неисправности:
Bit1 Напряжение внутреннего питания ниже нормы
Блинк-код 2-6-4 | SPN 523420 | FMI 2 | KTS ESItronic 358 | АСКАН 135
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Нет
Снижение мощности:
Нет
Описание неисправности:
Ошибка сторожевого таймера ЭБУ
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit3 Ошибка счетчика, ЭБУ должен отключиться
Блинк-код 2-6-5 | SPN 630 | FMI 4 | KTS ESItronic 280 | АСКАН 101
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность электрически стираемого программируемого постоянного запоминающего устройства, ЭСППЗУ
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit1 Ошибка последнего чтения из ЭСППЗУ
Блинк-код 2-6-5 | SPN 630 | FMI 2 | KTS ESItronic 282 | АСКАН 101
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность электрически стираемого программируемого постоянного запоминающего устройства, ЭСППЗУ
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit3 Ошибка последней записи в ЭСППЗУ
Блинк-код 2-6-5 | SPN 630 | FMI 12 | KTS ESItronic 281 | АСКАН 101
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность электрически стираемого программируемого постоянного запоминающего устройства, ЭСППЗУ
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit2 Сброс к заводским значениям
Блинк-код

3-1-2

| SPN

1071

| FMI 3 | KTS ESItronic 1509 | АСКАН 61

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада №2 управления приводом вентилятора
Способ и метод устранения неисправности:
Проверить состояние и подключение привода вентилятора
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

3-1-2

| SPN

1071

| FMI 4 | KTS ESItronic 1510 | АСКАН 61

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада №2 управления приводом вентилятора
Способ и метод устранения неисправности:
Проверить состояние и подключение привода вентилятора
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код

3-1-2

| SPN

1071

| FMI 4 | KTS ESItronic 1513 | АСКАН 60

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления приводом вентилятора
Способ и метод устранения неисправности:
Проверить состояние и подключение привода вентилятора
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код

3-1-2

| SPN

1071

| FMI 12 | KTS ESItronic 1515 | АСКАН 60

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления приводом вентилятора
Способ и метод устранения неисправности:
Проверить состояние и подключение привода вентилятора
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

3-1-2

| SPN

1071

| FMI 3 | KTS ESItronic 1512 | АСКАН 60

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления приводом вентилятора
Способ и метод устранения неисправности:
Проверить состояние и подключение привода вентилятора
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

3-1-2

| SPN

1071

| FMI 2 | KTS ESItronic 1514 | АСКАН 60

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления приводом вентилятора
Способ и метод устранения неисправности:
Проверить состояние и подключение привода вентилятора
Тип неисправности:
Bit3 Перегрев
Блинк-код

3-1-2

| SPN 1639 | FMI 3 | KTS ESItronic 1516 | АСКАН 62

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика частоты вращения вентилятора
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика скорости
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

3-1-2

| SPN 1639 | FMI 4 | KTS ESItronic 1517 | АСКАН 62

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика частоты вращения вентилятора
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика скорости
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 3-1-3 | SPN 985 | FMI 12 | KTS ESItronic 570 | АСКАН 1
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка сигнала управления кондиционером воздуха по линии CAN
Способ и метод устранения неисправности:
Проверить состояние и подключение кондиционера воздуха к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут сообщения из шины CAN
Блинк-код 3-1-3 | SPN 985 | FMI 2 | KTS ESItronic 571 | АСКАН 1
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка сигнала управления кондиционером воздуха по линии CAN
Способ и метод устранения неисправности:
Проверить состояние и подключение кондиционера воздуха к другим CAN устройствам
Тип неисправности:
Bit3 Недостоверный сигнал из шины CAN
Блинк-код 3-1-3 | SPN 1351 | FMI 3 | KTS ESItronic 680 | АСКАН 161
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления кондиционером
Способ и метод устранения неисправности:
Проверить состояние и подключение кондиционера
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код 3-1-3 | SPN 1351 | FMI 4 | KTS ESItronic 693 | АСКАН 161
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления кондиционером
Способ и метод устранения неисправности:
Проверить состояние и подключение кондиционера
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 3-1-3 | SPN 1351 | FMI 12 | KTS ESItronic 694 | АСКАН 161
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления кондиционером
Способ и метод устранения неисправности:
Проверить состояние и подключение кондиционера
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код 3-1-3 | SPN 1351 | FMI 2 | KTS ESItronic 697 | АСКАН 161
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления кондиционером
Способ и метод устранения неисправности:
Проверить состояние и подключение кондиционера
Тип неисправности:
Bit3 Перегрев
Блинк-код

3-2-1

| SPN 729 | FMI 3 | KTS ESItronic 1382 | АСКАН 17

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада предварительного подогрева воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение устройства предварительного подогрева воздуха
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

3-2-1

| SPN 729 | FMI 4 | KTS ESItronic 1383 | АСКАН 17

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада предварительного подогрева воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение устройства предварительного подогрева воздуха
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код

3-2-1

| SPN 730 | FMI 1 | KTS ESItronic 1435 | АСКАН 247

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада №2 предварительного подогрева воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение устройства предварительного подогрева воздуха
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

3-2-1

| SPN 730 | FMI 8 | KTS ESItronic 3530 | АСКАН 247

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада №2 предварительного подогрева воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение устройства предварительного подогрева воздуха
Тип неисправности:
Bit3 Замыкание на Массу
Блинк-код

3-2-1

| SPN 730 | FMI 4 | KTS ESItronic 1437 | АСКАН 247

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада №2 предварительного подогрева воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение устройства предварительного подогрева воздуха
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

3-2-1

| SPN 730 | FMI 2 | KTS ESItronic 1436 | АСКАН 247

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада №2 предварительного подогрева воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение устройства предварительного подогрева воздуха
Тип неисправности:
Bit1 Перегрев
Блинк-код 3-2-2 | SPN 676 | FMI 7 | KTS ESItronic 1381 | АСКАН 14
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Предварительный подогрев воздуха постоянно включен
Способ и метод устранения неисправности:
Проверить состояние и подключение устройства предварительного подогрева воздуха
Тип неисправности:
Bit0 Сигнал неверный
Блинк-код

3-2-3

| SPN 729 | FMI 3 | KTS ESItronic 1377 | АСКАН 15

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка при тесте подогревателя воздуха №1
Способ и метод устранения неисправности:
Проверить состояние и подключение устройства предварительного подогрева воздуха
Тип неисправности:
Bit0 Падение напряжения выше максимально допустимого
Блинк-код

3-2-3

| SPN 729 | FMI 4 | KTS ESItronic 1378 | АСКАН 15

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка при тесте подогревателя воздуха №1
Способ и метод устранения неисправности:
Проверить состояние и подключение устройства предварительного подогрева воздуха
Тип неисправности:
Bit1 Падение напряжения ниже минимально допустимого
Блинк-код

3-2-3

| SPN

730

| FMI 4 | KTS ESItronic 1380 | АСКАН

16

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Ошибка при тесте подогревателя воздуха №2

Способ и метод устранения неисправности:
Проверить состояние и подключение устройства предварительного подогрева воздуха
Тип неисправности:
Bit1 Падение напряжения ниже минимально допустимого
Блинк-код

3-2-3

| SPN

730

| FMI 3 | KTS ESItronic 1379 | АСКАН

16

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Ошибка при тесте подогревателя воздуха №2

Способ и метод устранения неисправности:
Проверить состояние и подключение устройства предварительного подогрева воздуха
Тип неисправности:
Bit0 Падение напряжения выше максимально допустимого
Блинк-код

3-2-4

| SPN

84

| FMI 0 | KTS ESItronic 471 | АСКАН

162

Класс неисправности:

2

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Да

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность датчика скорости автомобиля

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика измерения скорости автомобиля. Проверить подключение шины CAN

Тип неисправности:
Bit0 Превышена максимальная скорость
Блинк-код

3-2-4

| SPN

84

| FMI 11 | KTS ESItronic 472 | АСКАН

162

Класс неисправности:

2

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Да

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность датчика скорости автомобиля

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика измерения скорости автомобиля. Проверить подключение шины CAN

Тип неисправности:
Bit1 Коэффициент датчика скорости не удалось определить
Блинк-код

3-2-4

| SPN

84

| FMI 12 | KTS ESItronic 473 | АСКАН

162

Класс неисправности:

2

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Да

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность датчика скорости автомобиля

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика измерения скорости автомобиля. Проверить подключение шины CAN

Тип неисправности:
Bit2 Сигнал с датчика недостоверный
Блинк-код

3-2-4

| SPN

84

| FMI 2 | KTS ESItronic 688 | АСКАН

162

Класс неисправности:

2

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Да

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность датчика скорости автомобиля

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика измерения скорости автомобиля. Проверить подключение шины CAN

Тип неисправности:
Bit3 Скорость ТС не согласуется с подачей топлива и частотой вращения коленчатого вала
Блинк-код

3-2-4

| SPN 1624 | FMI 3 | KTS ESItronic 1648 | АСКАН 163

Класс неисправности:

2

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Да

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность датчика скорости автомобиля

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика измерения скорости автомобиля. Проверить подключение шины CAN

Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код

3-2-4

| SPN 1624 | FMI 2 | KTS ESItronic 1650 | АСКАН 163

Класс неисправности:

2

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Да

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность датчика скорости автомобиля

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика измерения скорости автомобиля. Проверить подключение шины CAN

Тип неисправности:
Bit3 Сигнал неверный
Блинк-код

3-2-4

| SPN 1624 | FMI 4 | KTS ESItronic 1649 | АСКАН 163

Класс неисправности:

2

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Да

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность датчика скорости автомобиля

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика измерения скорости автомобиля. Проверить подключение шины CAN

Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код

3-2-4

| SPN 1624 | FMI 12 | KTS ESItronic 475 | АСКАН 163

Класс неисправности:

2

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Да

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность датчика скорости автомобиля

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика измерения скорости автомобиля. Проверить подключение шины CAN

Тип неисправности:
Bit2 Сигнал из шины CAN недостоверный
Блинк-код

3-2-4

| SPN 645 | FMI 3 | KTS ESItronic 1651 | АСКАН 164

Класс неисправности:

2

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Да

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность датчика скорости автомобиля

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика измерения скорости автомобиля. Проверить подключение шины CAN

Тип неисправности:
Bit0 Ширина импульса больше максимальной
Блинк-код

3-2-4

| SPN 645 | FMI 4 | KTS ESItronic 1652 | АСКАН 164

Класс неисправности:

2

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Да

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность датчика скорости автомобиля

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика измерения скорости автомобиля. Проверить подключение шины CAN

Тип неисправности:
Bit1 Ширина импульса меньше минимальной
Блинк-код

3-2-4

| SPN 645 | FMI 12 | KTS ESItronic 1653 | АСКАН 164

Класс неисправности:

2

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Да

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность датчика скорости автомобиля

Способ и метод устранения неисправности:

Проверить состояние и подключение датчика измерения скорости автомобиля. Проверить подключение шины CAN

Тип неисправности:
Bit2 Сигнал неверный
Блинк-код 3-2-5 | SPN 1072 | FMI 3 | KTS ESItronic 1399 | АСКАН 26
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада декомпрессионного дросселя моторного тормоза
Способ и метод устранения неисправности:
Проверить состояние и подключение декомпрессионного дросселя моторного тормоза
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код 3-2-5 | SPN 1072 | FMI 4 | KTS ESItronic 1400 | АСКАН 26
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада декомпрессионного дросселя моторного тормоза
Способ и метод устранения неисправности:
Проверить состояние и подключение декомпрессионного дросселя моторного тормоза
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 3-2-5 | SPN 1072 | FMI 12 | KTS ESItronic 1402 | АСКАН 26
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада декомпрессионного дросселя моторного тормоза
Способ и метод устранения неисправности:
Проверить состояние и подключение декомпрессионного дросселя моторного тормоза
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код 3-2-5 | SPN 1072 | FMI 2 | KTS ESItronic 1401 | АСКАН 26
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада декомпрессионного дросселя моторного тормоза
Способ и метод устранения неисправности:
Проверить состояние и подключение декомпрессионного дросселя моторного тормоза
Тип неисправности:
Bit3 Перегрев
Блинк-код 3-2-6 | SPN 520231 | FMI 3 | KTS ESItronic 420 | АСКАН 148
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления электрическим насосом предварительной подкачки топлива
Способ и метод устранения неисправности:
Проверить состояние и подключение электрического насоса предварительной подкачки топлива
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код 3-2-6 | SPN 520231 | FMI 4 | KTS ESItronic 421 | АСКАН 148
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления электрическим насосом предварительной подкачки топлива
Способ и метод устранения неисправности:
Проверить состояние и подключение электрического насоса предварительной подкачки топлива
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 3-2-6 | SPN 520231 | FMI 12 | KTS ESItronic 422 | АСКАН 148
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления электрическим насосом предварительной подкачки топлива
Способ и метод устранения неисправности:
Проверить состояние и подключение электрического насоса предварительной подкачки топлива
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код 3-2-6 | SPN 520231 | FMI 2 | KTS ESItronic 423 | АСКАН 148
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления электрическим насосом предварительной подкачки топлива
Способ и метод устранения неисправности:
Проверить состояние и подключение электрического насоса предварительной подкачки топлива
Тип неисправности:
Bit3 Перегрев
Блинк-код 3-2-7 | SPN 520227 | FMI 2 | KTS ESItronic 1703 | АСКАН 132
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность многофункционального переключателя
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункционального переключателя
Тип неисправности:
Bit3 Неверная комбинация переключателей
Блинк-код 3-2-7 | SPN 520227 | FMI 3 | KTS ESItronic 1701 | АСКАН 132
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность многофункционального переключателя
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункционального переключателя
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код 3-2-7 | SPN 520227 | FMI 4 | KTS ESItronic 1702 | АСКАН 132
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность многофункционального переключателя
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункционального переключателя
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 3-2-8 | SPN 1653 | FMI 11 | KTS ESItronic 2592 | АСКАН 192
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Активен режим ограничения технических характеристик двигателя
Способ и метод устранения неисправности:
Провести диагностику, выяснить причину ограничения
Тип неисправности:
Bit0 Активировано ограничение
Блинк-код 3-3-1 | SPN 624 | FMI 2 | KTS ESItronic 449 | АСКАН 155
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления системной диагностической лампой
Способ и метод устранения неисправности:
Проверить состояние и подключение системной диагностической лампы
Тип неисправности:
Bit3 Перегрев
Блинк-код 3-3-1 | SPN 624 | FMI 3 | KTS ESItronic 446 | АСКАН 155
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления системной диагностической лампой
Способ и метод устранения неисправности:
Проверить состояние и подключение системной диагностической лампы
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код 3-3-1 | SPN 624 | FMI 12 | KTS ESItronic 448 | АСКАН 155
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления системной диагностической лампой
Способ и метод устранения неисправности:
Проверить состояние и подключение системной диагностической лампы
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код 3-3-1 | SPN 624 | FMI 4 | KTS ESItronic 447 | АСКАН 155
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления системной диагностической лампой
Способ и метод устранения неисправности:
Проверить состояние и подключение системной диагностической лампы
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 3-3-2 | SPN 1081 | FMI 4 | KTS ESItronic 1404 | АСКАН 27
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи лампы холодного старта
Способ и метод устранения неисправности:
Проверить состояние и подключение лампы холодного старта
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 3-3-2 | SPN 1081 | FMI 12 | KTS ESItronic 1406 | АСКАН 27
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи лампы холодного старта
Способ и метод устранения неисправности:
Проверить состояние и подключение лампы холодного старта
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код 3-3-2 | SPN 1081 | FMI 3 | KTS ESItronic 1403 | АСКАН 27
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи лампы холодного старта
Способ и метод устранения неисправности:
Проверить состояние и подключение лампы холодного старта
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код 3-3-2 | SPN 1081 | FMI 2 | KTS ESItronic 1405 | АСКАН 27
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи лампы холодного старта
Способ и метод устранения неисправности:
Проверить состояние и подключение лампы холодного старта
Тип неисправности:
Bit3 Перегрев
Блинк-код

3-3-4

| SPN

624

| FMI 3 | KTS ESItronic 1705 | АСКАН 160

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления предупреждающей лампы
Способ и метод устранения неисправности:
Проверить состояние и подключение предупреждающей лампы
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

3-3-4

| SPN

624

| FMI 4 | KTS ESItronic 1706 | АСКАН 160

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления предупреждающей лампы
Способ и метод устранения неисправности:
Проверить состояние и подключение предупреждающей лампы
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код

3-3-4

| SPN

624

| FMI 12 | KTS ESItronic 1707 | АСКАН 160

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления предупреждающей лампы
Способ и метод устранения неисправности:
Проверить состояние и подключение предупреждающей лампы
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

3-3-4

| SPN

624

| FMI 2 | KTS ESItronic 1708 | АСКАН 160

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления предупреждающей лампы
Способ и метод устранения неисправности:
Проверить состояние и подключение предупреждающей лампы
Тип неисправности:
Bit3 Перегрев
Блинк-код

3-3-4

| SPN

624

| FMI 3 | KTS ESItronic 1685 | АСКАН 97

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления многофункциональной лампой 1
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункциональной лампы 1
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

3-3-4

| SPN

624

| FMI 4 | KTS ESItronic 1686 | АСКАН 97

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления многофункциональной лампой 1
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункциональной лампы 1
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код

3-3-4

| SPN

624

| FMI 12 | KTS ESItronic 1687 | АСКАН 97

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления многофункциональной лампой 1
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункциональной лампы 1
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

3-3-4

| SPN

624

| FMI 2 | KTS ESItronic 1688 | АСКАН 97

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления многофункциональной лампой 1
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункциональной лампы 1
Тип неисправности:
Bit3 Перегрев
Блинк-код

3-3-4

| SPN

624

| FMI 4 | KTS ESItronic 1690 | АСКАН 98

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления многофункциональной лампой 2
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункциональной лампы 2
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код

3-3-4

| SPN

624

| FMI 12 | KTS ESItronic 1691 | АСКАН 98

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления многофункциональной лампой 2
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункциональной лампы 2
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

3-3-4

| SPN

624

| FMI 3 | KTS ESItronic 1689 | АСКАН 98

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления многофункциональной лампой 2
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункциональной лампы 2
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

3-3-4

| SPN

624

| FMI 2 | KTS ESItronic 1692 | АСКАН 98

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления многофункциональной лампой 2
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункциональной лампы 2
Тип неисправности:
Bit3 Перегрев
Блинк-код

3-3-4

| SPN

624

| FMI 3 | KTS ESItronic 1693 | АСКАН 99

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления многофункциональной лампой 3
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункциональной лампы 3
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

3-3-4

| SPN

624

| FMI 4 | KTS ESItronic 1694 | АСКАН 99

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления многофункциональной лампой 3
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункциональной лампы 3
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код

3-3-4

| SPN

624

| FMI 12 | KTS ESItronic 1695 | АСКАН 99

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления многофункциональной лампой 3
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункциональной лампы 3
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

3-3-4

| SPN

624

| FMI 2 | KTS ESItronic 1696 | АСКАН 99

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления многофункциональной лампой 3
Способ и метод устранения неисправности:
Проверить состояние и подключение многофункциональной лампы 3
Тип неисправности:
Bit3 Перегрев
Блинк-код 3-3-4 | SPN 1213 | FMI 4 | KTS ESItronic 352 | АСКАН 130
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи подключения лампы MIL
Способ и метод устранения неисправности:
Проверить состояние и подключение лампы MIL
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 3-3-4 | SPN 1213 | FMI 12 | KTS ESItronic 353 | АСКАН 130
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи подключения лампы MIL
Способ и метод устранения неисправности:
Проверить состояние и подключение лампы MIL
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код 3-3-4 | SPN 1213 | FMI 3 | KTS ESItronic 351 | АСКАН 130
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи подключения лампы MIL
Способ и метод устранения неисправности:
Проверить состояние и подключение лампы MIL
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код 3-3-4 | SPN 1213 | FMI 2 | KTS ESItronic 354 | АСКАН 130
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи подключения лампы MIL
Способ и метод устранения неисправности:
Проверить состояние и подключение лампы MIL
Тип неисправности:
Bit3 Перегрев
Блинк-код 3-3-5 | SPN 520214 | FMI 2 | KTS ESItronic 1386 | АСКАН 10
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи лампы ограничения скорости
Способ и метод устранения неисправности:
Проверить состояние и подключение лампы
Тип неисправности:
Bit3 Перегрев
Блинк-код 3-3-5 | SPN 520214 | FMI 5 | KTS ESItronic 1387 | АСКАН 10
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи лампы ограничения скорости
Способ и метод устранения неисправности:
Проверить состояние и подключение лампы
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код 3-3-5 | SPN 520214 | FMI 4 | KTS ESItronic 1385 | АСКАН 10
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи лампы ограничения скорости
Способ и метод устранения неисправности:
Проверить состояние и подключение лампы
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 3-3-5 | SPN 520214 | FMI 3 | KTS ESItronic 1384 | АСКАН 10
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи лампы ограничения скорости
Способ и метод устранения неисправности:
Проверить состояние и подключение лампы
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код 3-3-6 | SPN 520240 | FMI 4 | KTS ESItronic 3659 | АСКАН 249
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи лампы индикации круиз- контроль
Способ и метод устранения неисправности:
Проверить состояние и подключение лампы индикации круиз- контроль
Тип неисправности:
Bit1 Замыкание на ” ” АКБ
Блинк-код 3-3-6 | SPN 520240 | FMI 3 | KTS ESItronic 3658 | АСКАН 249
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи лампы индикации круиз- контроль
Способ и метод устранения неисправности:
Проверить состояние и подключение лампы индикации круиз- контроль
Тип неисправности:
Bit0 Замыкание на Массу
Блинк-код 3-4-1 | SPN 596 | FMI 2 | KTS ESItronic 1608 | АСКАН 129
Класс неисправности:
Сохранение в памяти ЭБУ:
Нет
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи исполнительного устройства круиз-контроля
Способ и метод устранения неисправности:
Проверить состояние и подключение устройства круиз-контроля
Тип неисправности:
Bit3 Неверная комбинация переключателей
Блинк-код 3-4-2 | SPN 520204 | FMI 2 | KTS ESItronic 1413 | АСКАН 45
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность состояния кнопки моторного тормоза
Способ и метод устранения неисправности:
Проверить состояние и подключение кнопки моторного тормоза
Тип неисправности:
Bit3 Неверная комбинация переключателей
Блинк-код 3-4-3 | SPN 1041 | FMI 8 | KTS ESItronic 1417 | АСКАН 47
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи кнопки старта дублирующего управления двигателем
Способ и метод устранения неисправности:
Проверить состояние и подключение кнопки старта дублирующего управления двигателем
Тип неисправности:
Bit2 Кнопка неисправна
Блинк-код

3-4-4

| SPN

1192

| FMI 3 | KTS ESItronic 1388 | АСКАН 169

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи управления давлением наддувочного воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение актуатора управления давлением наддувочного воздуха

Тип неисправности:
Bit0 Сигнал выше заданного диапазона
Блинк-код

3-4-4

| SPN

1192

| FMI 12 | KTS ESItronic 1390 | АСКАН 169

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи управления давлением наддувочного воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение актуатора управления давлением наддувочного воздуха

Тип неисправности:
Bit2 Превышение тока через актуатор
Блинк-код

3-4-4

| SPN

1192

| FMI 4 | KTS ESItronic 1389 | АСКАН 169

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи управления давлением наддувочного воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение актуатора управления давлением наддувочного воздуха

Тип неисправности:
Bit1 Сигнал ниже заданного диапазона
Блинк-код

3-4-4

| SPN

1192

| FMI 3 | KTS ESItronic 527 | АСКАН 18

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи управления давлением наддувочного воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение актуатора управления давлением наддувочного воздуха

Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

3-4-4

| SPN

1192

| FMI 4 | KTS ESItronic 529 | АСКАН 19

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи управления давлением наддувочного воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение актуатора управления давлением наддувочного воздуха

Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код

3-4-4

| SPN

1192

| FMI 12 | KTS ESItronic 531 | АСКАН 20

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи управления давлением наддувочного воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение актуатора управления давлением наддувочного воздуха

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

3-4-4

| SPN

1192

| FMI 2 | KTS ESItronic 533 | АСКАН 20

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность в цепи управления давлением наддувочного воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение актуатора управления давлением наддувочного воздуха

Тип неисправности:
Bit3 Перегрев
Блинк-код 3-4-5 | SPN 131 | FMI 2 | KTS ESItronic 1420 | АСКАН 48
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика давления газов в выпускной трубе
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика давления газов в выпускной трубе
Тип неисправности:
Bit3 Ошибка достоверности
Блинк-код 3-4-5 | SPN 131 | FMI 3 | KTS ESItronic 1418 | АСКАН 48
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика давления газов в выпускной трубе
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика давления газов в выпускной трубе
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 3-4-5 | SPN 131 | FMI 4 | KTS ESItronic 1419 | АСКАН 48
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи датчика давления газов в выпускной трубе
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика давления газов в выпускной трубе
Тип неисправности:
Bit1 Напряжение ниже допустимого
Код ошибки:  Горит чек., В чем дело? - Ford Fusion Клуб - Форум Форд Мондео
Блинк-код 3-5-1 | SPN 520205 | FMI 4 | KTS ESItronic 1415 | АСКАН 46
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления исполнительным механизмом системы рециркуляции отработавших газов
Способ и метод устранения неисправности:
Проверить состояние и подключение исполни- тельного механизма системы рециркуляции отработавших газов
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код 3-5-1 | SPN 520205 | FMI 12 | KTS ESItronic 1416 | АСКАН 46
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления исполнительным механизмом системы рециркуляции отработавших газов
Способ и метод устранения неисправности:
Проверить состояние и подключение исполни- тельного механизма системы рециркуляции отработавших газов
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код 3-5-1 | SPN 520205 | FMI 3 | KTS ESItronic 1414 | АСКАН 46
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность в цепи силового каскада управления исполнительным механизмом системы рециркуляции отработавших газов
Способ и метод устранения неисправности:
Проверить состояние и подключение исполни- тельного механизма системы рециркуляции отработавших газов
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код 4-1-1 | SPN 639 | FMI 12 | KTS ESItronic 1267 | АСКАН 136
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Отсутствие CAN линии A
Способ и метод устранения неисправности:
Проверить подключение шины CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Шина отключена
Блинк-код 4-1-2 | SPN 1231 | FMI 12 | KTS ESItronic 1268 | АСКАН 137
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Отсутствие CAN линии B
Способ и метод устранения неисправности:
Проверить подключение шины CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Шина отключена
Блинк-код 4-1-3 | SPN 1235 | FMI 12 | KTS ESItronic 1626 | АСКАН 138
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Отсутствие CAN линии C
Способ и метод устранения неисправности:
Проверить подключение шины CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Шина отключена
Блинк-код 4-1-4 | SPN 523600 | FMI 12 | KTS ESItronic 480 | АСКАН 159
Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Внутренняя ошибка ЭБУ
Способ и метод устранения неисправности:
Заменить ЭБУ
Тип неисправности:
Bit3 Сбой связи в шине SPI
Блинк-код 4-1-5 | SPN 520214 | FMI 4 | KTS ESItronic 1679 | АСКАН 77
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения EngGsFlowRt
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут сообщения шины CAN
Блинк-код 4-1-6 | SPN 520215 | FMI 3 | KTS ESItronic 1680 | АСКАН 78
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения HRVD
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут сообщения шины CAN
Блинк-код 4-1-7 | SPN 520237 | FMI 3 | KTS ESItronic 1684 | АСКАН 93
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения TimeDate
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут сообщения шины CAN
Блинк-код 4-2-1 | SPN 523605 | FMI 12 | KTS ESItronic 1569 | АСКАН 84
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-AE CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут неактивного сообщения шины CAN
Блинк-код 4-2-1 | SPN 523605 | FMI 11 | KTS ESItronic 1568 | АСКАН 84
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-AE CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут активного сообщения шины CAN
Блинк-код 4-2-1 | SPN 523606 | FMI 11 | KTS ESItronic 1570 | АСКАН 85
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-AR CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут активного сообщения шины CAN
Блинк-код 4-2-1 | SPN 523606 | FMI 12 | KTS ESItronic 1571 | АСКАН 85
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-AR CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут неактивного сообщения шины CAN
Блинк-код

4-2-2

| SPN 523607 | FMI 11 | KTS ESItronic 1572 | АСКАН 86

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-DE CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут активного сообщения шины CAN
Блинк-код

4-2-2

| SPN 523607 | FMI 12 | KTS ESItronic 1573 | АСКАН 86

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-DE CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут неактивного сообщения шины CAN
Блинк-код

4-2-2

| SPN 523608 | FMI 11 | KTS ESItronic 1574 | АСКАН 87

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-DR CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут активного сообщения шины CAN
Блинк-код

4-2-2

| SPN 523608 | FMI 12 | KTS ESItronic 1575 | АСКАН 87

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-DR CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут неактивного сообщения шины CAN
Блинк-код 4-2-3 | SPN 520218 | FMI 4 | KTS ESItronic 1577 | АСКАН 88
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-PE CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit1 Таймаут неактивного сообщения шины CAN
Блинк-код 4-2-3 | SPN 520218 | FMI 3 | KTS ESItronic 1576 | АСКАН 88
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-PE CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут активного сообщения шины CAN
Блинк-код

4-2-4

| SPN 898 | FMI 11 | KTS ESItronic 1578 | АСКАН 89

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-TE CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут активного сообщения шины CAN
Блинк-код

4-2-4

| SPN 898 | FMI 12 | KTS ESItronic 1579 | АСКАН 89

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-TE CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут неактивного сообщения шины CAN
Блинк-код

4-2-4

| SPN 520 | FMI 11 | KTS ESItronic 1580 | АСКАН 90

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-TR CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут активного сообщения шины CAN
Блинк-код

4-2-4

| SPN 520 | FMI 12 | KTS ESItronic 1581 | АСКАН 90

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-TR CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут неактивного сообщения шины CAN
Блинк-код

4-2-5

| SPN 520219 | FMI 3 | KTS ESItronic 1582 | АСКАН 91

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-VE CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут активного сообщения шины CAN
Блинк-код

4-2-5

| SPN 520219 | FMI 12 | KTS ESItronic 1583 | АСКАН 91

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-VE CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут неактивного сообщения шины CAN
Блинк-код

4-2-5

| SPN 520220 | FMI 12 | KTS ESItronic 1585 | АСКАН 92

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-VR CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут неактивного сообщения шины CAN
Блинк-код

4-2-5

| SPN 520220 | FMI 3 | KTS ESItronic 1584 | АСКАН 92

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
ОшибкаTSC1-VR CAN сообщения
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут активного сообщения шины CAN
Блинк-код 4-3-1 | SPN 523500 | FMI 12 | KTS ESItronic 1588 | АСКАН 95
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка посылаемых CAN сообщений
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут исходящего сообщения шиныCAN
Блинк-код 4-3-2 | SPN 520209 | FMI 3 | KTS ESItronic 1674 | АСКАН 72
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Информация об ошибке сигнала температуры выпускных газов двигателя, полученная в CAN сообщении RXENGTEMP2
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры выпускных газов
Тип неисправности:
Bit0 В датчике обнаружено замыкание на ” ” АКБ
Блинк-код 4-3-2 | SPN 520209 | FMI 4 | KTS ESItronic 1675 | АСКАН 72
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Информация об ошибке сигнала температуры выпускных газов двигателя, полученная в CAN сообщении RXENGTEMP2
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры выпускных газов
Тип неисправности:
Bit1 В датчике обнаружено замыкание на Массу
Блинк-код 4-3-2 | SPN 520209 | FMI 12 | KTS ESItronic 1676 | АСКАН 72
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Информация об ошибке сигнала температуры выпускных газов двигателя, полученная в CAN сообщении RXENGTEMP2
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры выпускных газов
Тип неисправности:
Bit2 Обрыв цепи в датчике
Блинк-код 4-3-2 | SPN 520209 | FMI 2 | KTS ESItronic 1677 | АСКАН 72
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Информация об ошибке сигнала температуры выпускных газов двигателя, полученная в CAN сообщении RXENGTEMP2
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры выпускных газов
Тип неисправности:
Bit3 Ошибка датчика
Блинк-код 4-3-3 | SPN 520208 | FMI 3 | KTS ESItronic 1670 | АСКАН 71
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Информация об ошибке сигнала массового расхода выпускных газов двигателя, полученная в CAN сообщении ENGGSFLOWRT
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика массового расхода выпускных газов
Тип неисправности:
Bit0 В датчике обнаружено замыкание на ” ” АКБ
Блинк-код 4-3-3 | SPN 520208 | FMI 4 | KTS ESItronic 1671 | АСКАН 71
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Информация об ошибке сигнала массового расхода выпускных газов двигателя, полученная в CAN сообщении ENGGSFLOWRT
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика массового расхода выпускных газов
Тип неисправности:
Bit1 В датчике обнаружено замыкание на Массу
Блинк-код 4-3-3 | SPN 520208 | FMI 12 | KTS ESItronic 1672 | АСКАН 71
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Информация об ошибке сигнала массового расхода выпускных газов двигателя, полученная в CAN сообщении ENGGSFLOWRT
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика массового расхода выпускных газов
Тип неисправности:
Bit2 Обрыв цепи в датчике
Блинк-код 4-3-3 | SPN 520208 | FMI 2 | KTS ESItronic 1673 | АСКАН 71
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Информация об ошибке сигнала массового расхода выпускных газов двигателя, полученная в CAN сообщении ENGGSFLOWRT
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика массового расхода выпускных газов
Тип неисправности:
Bit3 Ошибка датчика
Блинк-код 4-3-4 | SPN 520210 | FMI 3 | KTS ESItronic 1549 | АСКАН 73
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения DashDspl
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут сообщения шины CAN
Блинк-код 4-3-5 | SPN 520238 | FMI 12 | KTS ESItronic 1587 | АСКАН 94
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения WSI
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут сообщения шины CAN
Блинк-код 4-4-1 | SPN 520211 | FMI 12 | KTS ESItronic 1551 | АСКАН 74
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения EBC1
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут сообщения шины CAN
Блинк-код 4-4-2 | SPN 520212 | FMI 3 | KTS ESItronic 1555 | АСКАН 75
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения ERC1DR
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут сообщения шины CAN
Блинк-код 4-4-3 | SPN 520213 | FMI 12 | KTS ESItronic 1678 | АСКАН 76
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения ETC1
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут сообщения шины CAN
Блинк-код 4-4-4 | SPN 520216 | FMI 3 | KTS ESItronic 1559 | АСКАН 79
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения RxAMCON
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут сообщения шины CAN
Блинк-код 4-4-5 | SPN 523218 | FMI 12 | KTS ESItronic 1681 | АСКАН 80
Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения RxCCVS
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут сообщения шины CAN
Блинк-код 4-4-6 | SPN 523222 | FMI 12 | KTS ESItronic 1683 | АСКАН 82
Класс неисправности:
3
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения TCO1
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут сообщения шины CAN
Блинк-код 4-5-1 | SPN 523604 | FMI 12 | KTS ESItronic 1682 | АСКАН 81
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения RxEngTemp2
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit2 Таймаут сообщения шины CAN
Блинк-код 4-5-2 | SPN 520217 | FMI 3 | KTS ESItronic 1567 | АСКАН 83
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения TF
Способ и метод устранения неисправности:
Проверить подключение CAN линии к другим CAN устройствам
Тип неисправности:
Bit0 Таймаут сообщения шины CAN
Блинк-код 4-5-4 | SPN 520229 | FMI 15 | KTS ESItronic 658 | АСКАН 146
Класс неисправности:
12
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка регулирования давления наддувочного воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение регулятора давления наддувочного воздуха
Тип неисправности:
Bit0 Положительное отклонение
Блинк-код 4-5-4 | SPN 520230 | FMI 17 | KTS ESItronic 659 | АСКАН 147
Класс неисправности:
12
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка регулирования давления наддувочного воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение регулятора давления наддувочного воздуха
Тип неисправности:
Bit1 Отрицательное отклонение
Блинк-код 4-6-1 | SPN 523618 | FMI 2 | KTS ESItronic 3508 | АСКАН 198
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения DM1DCU, блок SPN 1
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit0 Обнаружен SPN 1
Блинк-код 4-6-2 | SPN 523619 | FMI 2 | KTS ESItronic 3509 | АСКАН 199
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения DM1DCU, блок SPN 2
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit0 Обнаружен SPN 2
Блинк-код 4-6-3 | SPN 523620 | FMI 2 | KTS ESItronic 3510 | АСКАН 200
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения DM1DCU, блок SPN 3
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit0 Обнаружен SPN 3
Блинк-код 4-6-4 | SPN 523621 | FMI 2 | KTS ESItronic 3511 | АСКАН 201
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения DM1DCU, блок SPN 4
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit0 Обнаружен SPN 4
Блинк-код 4-6-5 | SPN 523622 | FMI 2 | KTS ESItronic 3512 | АСКАН 202
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения DM1DCU, блок SPN 5
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit0 Обнаружен SPN 5
Блинк-код 4-6-6 | SPN 523623 | FMI 3 | KTS ESItronic 3513 | АСКАН 203
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка CAN сообщения DM1DCU
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit0 Таймаут сообщения шины CAN
Блинк-код 5-1-1 | SPN 1323 | FMI 3 | KTS ESItronic 23 | АСКАН 31
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксирован пропуск вспышки в 1-м цилиндре
Способ и метод устранения неисправности:
Проверить подключение форсунок и состояние жгута форсунок
Тип неисправности:
Bit0 Пропуск зажигания
Блинк-код 5-1-2 | SPN 1324 | FMI 3 | KTS ESItronic 25 | АСКАН 32
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксирован пропуск вспышки во 2-м цилиндре
Способ и метод устранения неисправности:
Проверить подключение форсунок и состояние жгута форсунок
Тип неисправности:
Bit0 Пропуск зажигания
Блинк-код 5-1-3 | SPN 1325 | FMI 3 | KTS ESItronic 26 | АСКАН 33
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксирован пропуск вспышки в3-м цилиндре
Способ и метод устранения неисправности:
Проверить подключение форсунок и состояние жгута форсунок
Тип неисправности:
Bit0 Пропуск зажигания
Блинк-код 5-1-4 | SPN 1329 | FMI 3 | KTS ESItronic 2289 | АСКАН 230
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксирован пропуск вспышки в 7-м цилиндре
Способ и метод устранения неисправности:
Проверить подключение форсунок и состояние жгута форсунок
Тип неисправности:
Bit0 Пропуск зажигания
Блинк-код 5-1-5 | SPN 1322 | FMI 3 | KTS ESItronic 30 | АСКАН 37
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксирован пропуск вспышки в нескольких цилиндрах
Способ и метод устранения неисправности:
Проверить подключение форсунок и состояние жгута форсунок
Тип неисправности:
Bit0 Пропуск зажигания
Блинк-код 5-2-1 | SPN 520200 | FMI 20 | KTS ESItronic 1216 | АСКАН 39
Класс неисправности:
Сохранение в памяти ЭБУ:
Нет
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Проведение компрессионного теста цилиндров двигателя
Способ и метод устранения неисправности:
Тип неисправности:
Bit0 Идет тест
Блинк-код 5-2-2 | SPN 520223 | FMI 20 | KTS ESItronic 1240 | АСКАН 170
Класс неисправности:
Сохранение в памяти ЭБУ:
Нет
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Проведение теста высокого давления
Способ и метод устранения неисправности:
Тип неисправности:
Bit0 Идет тест, отключен мониторинг высокого давления топлива
Блинк-код 5-2-3 | SPN 520232 | FMI 20 | KTS ESItronic 1280 | АСКАН 149
Класс неисправности:
Сохранение в памяти ЭБУ:
Нет
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Проведение теста производительности отдельных цилиндров двигателя
Способ и метод устранения неисправности:
Тип неисправности:
Bit3 Идет тест, отключен мониторинг пропусков зажигания
Блинк-код 5-2-4 | SPN 520239 | FMI 11 | KTS ESItronic 689 | АСКАН 165
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка кодирования ТАП файла, файл поврежден
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit2 Сигнал неверный
Блинк-код 5-2-4 | SPN 520239 | FMI 2 | KTS ESItronic 690 | АСКАН 165
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка кодирования ТАП файла, файл поврежден
Способ и метод устранения неисправности:
Обратиться в сервисный центр
Тип неисправности:
Bit3 Ошибка достоверности
Блинк-код 5-3-1 | SPN 1326 | FMI 3 | KTS ESItronic 27 | АСКАН 34
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксирован пропуск вспышки в 4-м цилиндре
Способ и метод устранения неисправности:
Проверить подключение форсунок и состояние жгута форсунок
Тип неисправности:
Bit0 Пропуск зажигания
Блинк-код 5-3-2 | SPN 1327 | FMI 3 | KTS ESItronic 28 | АСКАН 35
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксирован пропуск вспышки в 5-м цилиндре
Способ и метод устранения неисправности:
Проверить подключение форсунок и состояние жгута форсунок
Тип неисправности:
Bit0 Пропуск зажигания
Блинк-код 5-3-3 | SPN 1328 | FMI 3 | KTS ESItronic 29 | АСКАН 36
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксирован пропуск вспышки в 6-м цилиндре
Способ и метод устранения неисправности:
Проверить подключение форсунок и состояние жгута форсунок
Тип неисправности:
Bit0 Пропуск зажигания
Блинк-код 5-3-4 | SPN 1330 | FMI 3 | KTS ESItronic 2290 | АСКАН 231
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка, зафиксирован пропуск вспышки в 8-м цилиндре
Способ и метод устранения неисправности:
Проверить подключение форсунок и состояние жгута форсунок
Тип неисправности:
Bit0 Пропуск зажигания
Блинк-код 5-3-5 | SPN 520233 | FMI 20 | KTS ESItronic 1281 | АСКАН 154
Класс неисправности:
Сохранение в памяти ЭБУ:
Нет
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Проведение теста выключения цилиндров двигателя
Способ и метод устранения неисправности:
Тип неисправности:
Bit0 Идет тест
Блинк-код 6-1-1 | SPN 520215 | FMI 15 | KTS ESItronic 691 | АСКАН 12
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка регулирования системы рециркуляции отработавших газов
Способ и метод устранения неисправности:
Проверить состояние и подключение исполнительных механизмов и датчиков системы рециркуляции отработавших газов
Тип неисправности:
Bit0 Положительное отклонение выше нормы
Блинк-код 6-1-1 | SPN 520216 | FMI 17 | KTS ESItronic 692 | АСКАН 13
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка регулирования системы рециркуляции отработавших газов
Способ и метод устранения неисправности:
Проверить состояние и подключение исполнительных механизмов и датчиков системы рециркуляции отработавших газов
Тип неисправности:
Bit1 Отрицательное отклонение выше нормы
Блинк-код 6-1-2 | SPN 3058 | FMI 0 | KTS ESItronic 3553 | АСКАН 241
Класс неисправности:
12
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка достоверности сигнала с датчика температуры наддувочного воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры наддувочного воздуха
Тип неисправности:
Bit0 Ошибка достоверности
Блинк-код 6-1-2 | SPN 3058 | FMI 1 | KTS ESItronic 3554 | АСКАН 241
Класс неисправности:
12
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка достоверности сигнала с датчика температуры наддувочного воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры наддувочного воздуха
Тип неисправности:
Bit1 Ошибка достоверности
Блинк-код 6-1-3 | SPN 2630 | FMI 0 | KTS ESItronic 3556 | АСКАН 239
Класс неисправности:
17
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправен охладитель наддувочного воздуха
Способ и метод устранения неисправности:
Проверить состояние охладителя наддувочного воздуха
Тип неисправности:
Bit3 Ошибка достоверности
Блинк-код 6-1-5 | SPN 3050 | FMI 0 | KTS ESItronic 3557 | АСКАН 238
Класс неисправности:
14
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Фильтр-нейтрализатор заблокирован
Способ и метод устранения неисправности:
Проверить состояние фильтра-нейтрализатора
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 6-1-6 | SPN

3050

| FMI 3 | KTS ESItronic 3558 | АСКАН 236

Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка датчика перепада давления на фильтре- нейтрализаторе
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика перепада давления на фильтре-нейтрализаторе
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 6-1-6 | SPN

3050

| FMI 4 | KTS ESItronic 3559 | АСКАН 236

Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка датчика перепада давления на фильтре- нейтрализаторе
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика перепада давления на фильтре-нейтрализаторе
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 6-1-6 | SPN

3050

| FMI 12 | KTS ESItronic 3561 | АСКАН 236

Класс неисправности:
16
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка датчика перепада давления на фильтре- нейтрализаторе
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика перепада давления на фильтре-нейтрализаторе
Тип неисправности:
Bit2 Сигнал из шины CAN недостоверный
Блинк-код 6-1-7 | SPN 3050 | FMI 1 | KTS ESItronic 3562 | АСКАН 237
Класс неисправности:
14
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Фильтр-нейтрализатор удален
Способ и метод устранения неисправности:
Восстановить фильтр- нейтрализатор
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 6-1-8 | SPN 523470 | FMI 0 | KTS ESItronic 1709 | АСКАН 175
Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Заклинивание аварийного клапана на топливном аккумуляторе
Способ и метод устранения неисправности:
Проверить состояние аварийного клапана и топливного аккумулятора, при необходимости, заменить топливный аккумулятор
Тип неисправности:
Bit0 Обнаружено открытие аварийного клапана
Блинк-код 6-1-8 | SPN 523470 | FMI 11 | KTS ESItronic 1710 | АСКАН 175
Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Заклинивание аварийного клапана на топливном аккумуляторе
Способ и метод устранения неисправности:
Проверить состояние аварийного клапана и топливного аккумулятора, при необходимости, заменить топливный аккумулятор
Тип неисправности:
Bit1 Принудительное открытие аварийного клапана
Блинк-код 6-1-8 | SPN 523470 | FMI 7 | KTS ESItronic 1711 | АСКАН 175
Класс неисправности:
15
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Да
Описание неисправности:
Заклинивание аварийного клапана на топливном аккумуляторе
Способ и метод устранения неисправности:
Проверить состояние аварийного клапана и топливного аккумулятора, при необходимости, заменить топливный аккумулятор
Тип неисправности:
Bit2 Аварийный клапан принудительно не открылся
Блинк-код 6-1-9 | SPN 3058 | FMI 18 | KTS ESItronic 3541 | АСКАН 240
Класс неисправности:
17
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправен охладитель рециркуляции отработавших газов
Способ и метод устранения неисправности:
Проверить состояние охладителя рециркуляции отработавших газов
Тип неисправности:
Bit3 Ошибка недостоверности
Блинк-код 6-2-1 | SPN 520203 | FMI 4 | KTS ESItronic 1412 | АСКАН 44
Класс неисправности:
20
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка датчика температуры окружающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры окружающего воздуха
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 6-2-1 | SPN 520203 | FMI 3 | KTS ESItronic 1411 | АСКАН 44
Класс неисправности:
20
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка датчика температуры окружающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика температуры окружающего воздуха
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код

6-2-2

| SPN

523470

| FMI 2 | KTS ESItronic 2497 | АСКАН

176

Класс неисправности:

2

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Да

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Износ или заклинивание аварийного клапана на топливном аккумуляторе

Способ и метод устранения неисправности:

Заменить топливный аккумулятор. Обратится в сервисный центр

Тип неисправности:
Bit1 Превышено максимальное время открытия аварийного клапана
Блинк-код

6-2-2

| SPN

523470

| FMI 4 | KTS ESItronic 2498 | АСКАН

176

Класс неисправности:

2

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Да

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Износ или заклинивание аварийного клапана на топливном аккумуляторе

Способ и метод устранения неисправности:

Заменить топливный аккумулятор. Обратится в сервисный центр

Тип неисправности:
Bit2 Превышено максимальное число открытий и время открытия аварийного клапана
Блинк-код

6-2-2

| SPN

523470

| FMI 1 | KTS ESItronic 2496 | АСКАН

176

Класс неисправности:

2

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Да

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Износ или заклинивание аварийного клапана на топливном аккумуляторе

Способ и метод устранения неисправности:

Заменить топливный аккумулятор. Обратится в сервисный центр

Тип неисправности:
Bit0 Превышено максимальное число открытий аварийного клапана
Блинк-код 6-6-1 | SPN 27 | FMI 3 | KTS ESItronic 3542 | АСКАН 222
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка положения заслонки рециркуляции отработавших газов
Способ и метод устранения неисправности:
Проверить подключение и состояние заслонки рециркуляции отработавших газов
Тип неисправности:
Bit0 Управляющий сигнал выше допустимого
Блинк-код 6-6-1 | SPN 27 | FMI 4 | KTS ESItronic 3543 | АСКАН 222
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка положения заслонки рециркуляции отработавших газов
Способ и метод устранения неисправности:
Проверить подключение и состояние заслонки рециркуляции отработавших газов
Тип неисправности:
Bit1 Управляющий сигнал ниже допустимого
Блинк-код

6-6-2

| SPN

2791

| FMI 3 | KTS ESItronic 3531 | АСКАН

166

Класс неисправности:

1

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность клапана управления заслонкой рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние и подключение электро-пневматического клапана управления заслонкой рециркуляции отработавших газов

Тип неисправности:
Bit0 Ошибка драйвера CJ230
Блинк-код

6-6-2

| SPN

2791

| FMI 4 | KTS ESItronic 3532 | АСКАН

166

Класс неисправности:

1

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность клапана управления заслонкой рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние и подключение электро-пневматического клапана управления заслонкой рециркуляции отработавших газов

Тип неисправности:
Bit1 Превышение управляющего тока на клапан
Блинк-код

6-6-2

| SPN

2791

| FMI 12 | KTS ESItronic 3534 | АСКАН

166

Класс неисправности:

1

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность клапана управления заслонкой рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние и подключение электро-пневматического клапана управления заслонкой рециркуляции отработавших газов

Тип неисправности:
Bit2 Ограничение тока вследствие перегрева
Блинк-код

6-6-2

| SPN

2791

| FMI 2 | KTS ESItronic 3533 | АСКАН

166

Класс неисправности:

1

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность клапана управления заслонкой рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние и подключение электро-пневматического клапана управления заслонкой рециркуляции отработавших газов

Тип неисправности:
Bit3 Перегрев
Блинк-код

6-6-2

| SPN

2791

| FMI 2 | KTS ESItronic 3657 | АСКАН

49

Класс неисправности:

20

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность клапана управления заслонкой рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние и подключение электро-пневматического клапана управления заслонкой рециркуляции отработавших газов

Тип неисправности:
Bit3 Перегрев
Блинк-код

6-6-2

| SPN

2791

| FMI 3 | KTS ESItronic 3654 | АСКАН

49

Класс неисправности:

20

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность клапана управления заслонкой рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние и подключение электро-пневматического клапана управления заслонкой рециркуляции отработавших газов

Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

6-6-2

| SPN

2791

| FMI 4 | KTS ESItronic 3655 | АСКАН

49

Класс неисправности:

20

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность клапана управления заслонкой рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние и подключение электро-пневматического клапана управления заслонкой рециркуляции отработавших газов

Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код

6-6-2

| SPN

2791

| FMI 12 | KTS ESItronic 3656 | АСКАН

49

Класс неисправности:

20

Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность клапана управления заслонкой рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние и подключение электро-пневматического клапана управления заслонкой рециркуляции отработавших газов

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

6-6-2

| SPN

2791

| FMI 12 | KTS ESItronic 3537 | АСКАН 167

Класс неисправности:
1
Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность клапана управления заслонкой рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние и подключение электро-пневматического клапана управления заслонкой рециркуляции отработавших газов

Тип неисправности:
Bit2 Короткое замыкание
Блинк-код

6-6-2

| SPN

2791

| FMI 3 | KTS ESItronic 3535 | АСКАН 167

Класс неисправности:
1
Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность клапана управления заслонкой рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние и подключение электро-пневматического клапана управления заслонкой рециркуляции отработавших газов

Тип неисправности:
Bit0 Замыкание на ” ” АКБ, выход 1
Блинк-код

6-6-2

| SPN

2791

| FMI 4 | KTS ESItronic 3536 | АСКАН 167

Класс неисправности:
1
Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность клапана управления заслонкой рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние и подключение электро-пневматического клапана управления заслонкой рециркуляции отработавших газов

Тип неисправности:
Bit1 Замыкание на Массу, выход 1
Блинк-код

6-6-2

| SPN

2791

| FMI 3 | KTS ESItronic 3538 | АСКАН 168

Класс неисправности:
1
Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность клапана управления заслонкой рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние и подключение электро-пневматического клапана управления заслонкой рециркуляции отработавших газов

Тип неисправности:
Bit0 Замыкание на ” ” АКБ, выход 2
Блинк-код

6-6-2

| SPN

2791

| FMI 4 | KTS ESItronic 3539 | АСКАН 168

Класс неисправности:
1
Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность клапана управления заслонкой рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние и подключение электро-пневматического клапана управления заслонкой рециркуляции отработавших газов

Тип неисправности:
Bit1 Замыкание на Массу, выход 2
Блинк-код

6-6-2

| SPN

2791

| FMI 12 | KTS ESItronic 3540 | АСКАН 168

Класс неисправности:
1
Сохранение в памяти ЭБУ:

Да

Включение диагностической лампы:

Нет

Возможность старта:

Да

Снижение мощности:

Нет

Описание неисправности:

Неисправность клапана управления заслонкой рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние и подключение электро-пневматического клапана управления заслонкой рециркуляции отработавших газов

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

6-6-3

| SPN

27

| FMI 3 | KTS ESItronic 1735 | АСКАН 204

Класс неисправности:
20
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Заклинивание пневматического привода заслонки рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние пневматического привода, перепускной заслонки и датчика положения заслонки рециркуляции отработавших газов

Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код

6-6-3

| SPN

27

| FMI 4 | KTS ESItronic 1736 | АСКАН 204

Класс неисправности:
20
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Заклинивание пневматического привода заслонки рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние пневматического привода, перепускной заслонки и датчика положения заслонки рециркуляции отработавших газов

Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код

6-6-3

| SPN

27

| FMI 2 | KTS ESItronic 1737 | АСКАН 205

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Заклинивание пневматического привода заслонки рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние пневматического привода, перепускной заслонки и датчика положения заслонки рециркуляции отработавших газов

Тип неисправности:
Bit3 Заклинивание перепускной заслонки
Блинк-код

6-6-3

| SPN

27

| FMI 20 | KTS ESItronic 1738 | АСКАН 206

Класс неисправности:

1

Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Заклинивание пневматического привода заслонки рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние пневматического привода, перепускной заслонки и датчика положения заслонки рециркуляции отработавших газов

Тип неисправности:
Bit0 Коэффициент подстройки сильно изменился с начального значения
Блинк-код

6-6-3

| SPN

27

| FMI 2 | KTS ESItronic 3653 | АСКАН 208

Класс неисправности:

1

Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Заклинивание пневматического привода заслонки рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние пневматического привода, перепускной заслонки и датчика положения заслонки рециркуляции отработавших газов

Тип неисправности:
Bit0 Коэффициент подстройки вышел за пределы
Блинк-код

6-6-3

| SPN

27

| FMI 4 | KTS ESItronic 3545 | АСКАН

223

Класс неисправности:

1

Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Заклинивание пневматического привода заслонки рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние пневматического привода, перепускной заслонки и датчика положения заслонки рециркуляции отработавших газов

Тип неисправности:
Bit1 Низкая величина обратной связи
Блинк-код

6-6-3

| SPN

27

| FMI 12 | KTS ESItronic 3546 | АСКАН

223

Класс неисправности:

1

Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Заклинивание пневматического привода заслонки рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние пневматического привода, перепускной заслонки и датчика положения заслонки рециркуляции отработавших газов

Тип неисправности:
Bit2 Общая ошибка
Блинк-код

6-6-3

| SPN

27

| FMI 3 | KTS ESItronic 3544 | АСКАН

223

Класс неисправности:

1

Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Заклинивание пневматического привода заслонки рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние пневматического привода, перепускной заслонки и датчика положения заслонки рециркуляции отработавших газов

Тип неисправности:
Bit0 Превышена величина обратной связи
Блинк-код

6-6-3

| SPN

27

| FMI 21 | KTS ESItronic 1739 | АСКАН 207

Класс неисправности:

1

Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Заклинивание пневматического привода заслонки рециркуляции отработавших газов

Способ и метод устранения неисправности:

Проверить состояние пневматического привода, перепускной заслонки и датчика положения заслонки рециркуляции отработавших газов

Тип неисправности:
Bit0 Коэффициент подстройки сильно изменился за ездовой цикл
Блинк-код 6-7-1 | SPN 2791 | FMI 7 | KTS ESItronic 1742 | АСКАН 210
Класс неисправности:
17
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Заклинивание пневматического привода заслонки рециркуляции отработавших газов
Способ и метод устранения неисправности:
Проверить состояние пневматического привода заслонки рециркуляции отработавших газов
Тип неисправности:
Bit0 Заклинивание перепускной заслонки
Блинк-код

6-7-2

| SPN

3464

| FMI 3 | KTS ESItronic 2468 | АСКАН 211

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность силового каскада управления дроссельной заслонки поступающего воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение привода дроссельной заслонки поступающего воздуха

Тип неисправности:
Bit0 Ошибка драйвера CJ230
Блинк-код

6-7-2

| SPN

3464

| FMI 4 | KTS ESItronic 2469 | АСКАН 211

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность силового каскада управления дроссельной заслонки поступающего воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение привода дроссельной заслонки поступающего воздуха

Тип неисправности:
Bit1 Превышение управляющего тока на клапан
Блинк-код

6-7-2

| SPN

3464

| FMI 12 | KTS ESItronic 2471 | АСКАН 211

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность силового каскада управления дроссельной заслонки поступающего воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение привода дроссельной заслонки поступающего воздуха

Тип неисправности:
Bit2 Ограничение тока вследствие перегрева
Блинк-код

6-7-2

| SPN

3464

| FMI 2 | KTS ESItronic 2470 | АСКАН 211

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность силового каскада управления дроссельной заслонки поступающего воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение привода дроссельной заслонки поступающего воздуха

Тип неисправности:
Bit3 Перегрев
Блинк-код

6-7-2

| SPN

3464

| FMI 12 | KTS ESItronic 3566 | АСКАН 212

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность силового каскада управления дроссельной заслонки поступающего воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение привода дроссельной заслонки поступающего воздуха

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

6-7-2

| SPN

3464

| FMI 2 | KTS ESItronic 3565 | АСКАН 212

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность силового каскада управления дроссельной заслонки поступающего воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение привода дроссельной заслонки поступающего воздуха

Тип неисправности:
Bit3 Перегрев
Блинк-код

6-7-2

| SPN

3464

| FMI 3 | KTS ESItronic 3563 | АСКАН 212

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность силового каскада управления дроссельной заслонки поступающего воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение привода дроссельной заслонки поступающего воздуха

Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

6-7-2

| SPN

3464

| FMI 4 | KTS ESItronic 3564 | АСКАН 212

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность силового каскада управления дроссельной заслонки поступающего воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение привода дроссельной заслонки поступающего воздуха

Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код

6-7-2

| SPN

3464

| FMI 4 | KTS ESItronic 2475 | АСКАН 213

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность силового каскада управления дроссельной заслонки поступающего воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение привода дроссельной заслонки поступающего воздуха

Тип неисправности:
Bit1 Замыкание на Массу, выход 1
Блинк-код

6-7-2

| SPN

3464

| FMI 12 | KTS ESItronic 2476 | АСКАН 213

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность силового каскада управления дроссельной заслонки поступающего воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение привода дроссельной заслонки поступающего воздуха

Тип неисправности:
Bit2 Короткое замыкание
Блинк-код

6-7-2

| SPN

3464

| FMI 3 | KTS ESItronic 2474 | АСКАН 213

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность силового каскада управления дроссельной заслонки поступающего воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение привода дроссельной заслонки поступающего воздуха

Тип неисправности:
Bit0 Замыкание на ” ” АКБ, выход 1
Блинк-код

6-7-2

| SPN

3464

| FMI 3 | KTS ESItronic 2477 | АСКАН 214

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность силового каскада управления дроссельной заслонки поступающего воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение привода дроссельной заслонки поступающего воздуха

Тип неисправности:
Bit0 Замыкание на ” ” АКБ, выход 2
Блинк-код

6-7-2

| SPN

3464

| FMI 4 | KTS ESItronic 2478 | АСКАН 214

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность силового каскада управления дроссельной заслонки поступающего воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение привода дроссельной заслонки поступающего воздуха

Тип неисправности:
Bit1 Замыкание на Массу, выход 2
Блинк-код

6-7-2

| SPN

3464

| FMI 12 | KTS ESItronic 2479 | АСКАН 214

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Неисправность силового каскада управления дроссельной заслонки поступающего воздуха

Способ и метод устранения неисправности:

Проверить состояние и подключение привода дроссельной заслонки поступающего воздуха

Тип неисправности:
Bit2 Разрыв цепи
Блинк-код 6-7-3 | SPN

51

| FMI 3 | KTS ESItronic 3567 | АСКАН 225

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность клапана управления дроссельной заслонки поступающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение клапана управления дроссельной заслонки поступающего воздуха
Тип неисправности:
Bit0 Управляющий сигнал выше допустимого
Блинк-код 6-7-3 | SPN

51

| FMI 4 | KTS ESItronic 3568 | АСКАН 225

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Неисправность клапана управления дроссельной заслонки поступающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение клапана управления дроссельной заслонки поступающего воздуха
Тип неисправности:
Bit1 Управляющий сигнал ниже допустимого
Блинк-код 6-7-4 | SPN 51 | FMI 2 | KTS ESItronic 1839 | АСКАН 216
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Заклинивание дроссельной заслонки поступающего воздуха
Способ и метод устранения неисправности:
Проверить состояние привода дроссельной заслонки поступающего воздуха
Тип неисправности:
Bit3 Заклинивание заслонки
Блинк-код 6-7-5 | SPN 51 | FMI 20 | KTS ESItronic 1840 | АСКАН 217
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка регулирования положения дроссельной заслонки поступающего воздуха, длительное отклонение
Способ и метод устранения неисправности:
Проверить состояние привода дроссельной заслонки поступающего воздуха
Тип неисправности:
Bit0 Коэффициент подстройки сильно изменился с начального значения
Блинк-код 6-7-6 | SPN 51 | FMI 4 | KTS ESItronic 868 | АСКАН 215
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка датчика положения дроссельной заслонки поступающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика положения дроссельной заслонки поступающего воздуха
Тип неисправности:
Bit0 Напряжение выше допустимого
Блинк-код 6-7-6 | SPN 51 | FMI 3 | KTS ESItronic 867 | АСКАН 215
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка датчика положения дроссельной заслонки поступающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика положения дроссельной заслонки поступающего воздуха
Тип неисправности:
Bit1 Напряжение ниже допустимого
Блинк-код 6-7-7 | SPN

51

| FMI 2 | KTS ESItronic 2480 | АСКАН 218

Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка датчика положения дроссельной заслонки поступающего воздуха, недостоверный сигнал
Способ и метод устранения неисправности:
Проверить состояние и подключение датчика положения дроссельной заслонки поступающего воздуха
Тип неисправности:
Bit0 Коэффициент подстройки вышел за пределы
Блинк-код 6-7-8 | SPN 51 | FMI 4 | KTS ESItronic 3570 | АСКАН 226
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка исполнительного механизма дроссельной заслонки поступающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение исполни- тельного механизма дроссельной заслонки поступающего воздуха
Тип неисправности:
Bit1 Низкая величина обратной связи
Блинк-код 6-7-8 | SPN 51 | FMI 3 | KTS ESItronic 3569 | АСКАН 226
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка исполнительного механизма дроссельной заслонки поступающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение исполни- тельного механизма дроссельной заслонки поступающего воздуха
Тип неисправности:
Bit0 Превышена величина обратной связи
Блинк-код 6-7-8 | SPN 51 | FMI 12 | KTS ESItronic 3571 | АСКАН 226
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка исполнительного механизма дроссельной заслонки поступающего воздуха
Способ и метод устранения неисправности:
Проверить состояние и подключение исполни- тельного механизма дроссельной заслонки поступающего воздуха
Тип неисправности:
Bit2 Общая ошибка
Блинк-код 6-7-9 | SPN 51 | FMI 21 | KTS ESItronic 1841 | АСКАН 219
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка регулирования положения дроссельной заслонки поступающего воздуха, отклонение от заданного
Способ и метод устранения неисправности:
Проверить состояние привода дроссельной заслонки поступающего воздуха
Тип неисправности:
Bit0 Коэффициент подстройки сильно изменился за ездовой цикл
Блинк-код 6-8-1 | SPN 2791 | FMI 0 | KTS ESItronic 1740 | АСКАН 209
Класс неисправности:
17
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка регулирования положения заслонки рециркуляции отработавших газов
Способ и метод устранения неисправности:
Проверить состояние и подключение всех элементов системы рециркуляции отработавших газов
Тип неисправности:
Bit0 Превышено максимальное положительное отклонение
Блинк-код 6-8-1 | SPN 2791 | FMI 1 | KTS ESItronic 1741 | АСКАН 209
Класс неисправности:
17
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка регулирования положения заслонки рециркуляции отработавших газов
Способ и метод устранения неисправности:
Проверить состояние и подключение всех элементов системы рециркуляции отработавших газов
Тип неисправности:
Bit1 Превышено максимальное отрицательное отклонение
Блинк-код 6-8-2 | SPN 3464 | FMI 0 | KTS ESItronic 1842 | АСКАН 220
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка регулирования положения дроссельной заслонки на выпуске двигателя, отклонение от заданного
Способ и метод устранения неисправности:
Проверить состояние и подключение дроссельной заслонки на выпуске двигателя
Тип неисправности:
Bit0 Превышено максимальное положительное отклонение
Блинк-код 6-8-2 | SPN 3464 | FMI 1 | KTS ESItronic 1843 | АСКАН 220
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Ошибка регулирования положения дроссельной заслонки на выпуске двигателя, отклонение от заданного
Способ и метод устранения неисправности:
Проверить состояние и подключение дроссельной заслонки на выпуске двигателя
Тип неисправности:
Bit1 Превышено максимальное отрицательное отклонение
Блинк-код 6-8-3 | SPN 3464 | FMI 7 | KTS ESItronic 1844 | АСКАН 221
Класс неисправности:
1
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Нет
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:
Заклинивание дроссельной заслонки на выпуске двигателя
Способ и метод устранения неисправности:
Проверить состояние и подключение дроссельной заслонки на выпуске двигателя
Тип неисправности:
Bit0 Заклинивание заслонки
Блинк-код

6-9-1

| SPN

1074

| FMI 2 | KTS ESItronic 3578 | АСКАН 246

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Ошибка клапана управления заслонкой горного тормоза

Способ и метод устранения неисправности:
Проверить состояние и подключение клапана управления заслонкой горного тормоза
Тип неисправности:
Bit3 Перегрев
Блинк-код

6-9-1

| SPN

1074

| FMI 3 | KTS ESItronic 1506 | АСКАН 246

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Ошибка клапана управления заслонкой горного тормоза

Способ и метод устранения неисправности:
Проверить состояние и подключение клапана управления заслонкой горного тормоза
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

6-9-1

| SPN

1074

| FMI 4 | KTS ESItronic 1507 | АСКАН 246

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Ошибка клапана управления заслонкой горного тормоза

Способ и метод устранения неисправности:
Проверить состояние и подключение клапана управления заслонкой горного тормоза
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код

6-9-1

| SPN

1074

| FMI 12 | KTS ESItronic 1508 | АСКАН 246

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Ошибка клапана управления заслонкой горного тормоза

Способ и метод устранения неисправности:
Проверить состояние и подключение клапана управления заслонкой горного тормоза
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

6-9-1

| SPN

1074

| FMI 3 | KTS ESItronic 1720 | АСКАН 55

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Ошибка клапана управления заслонкой горного тормоза

Способ и метод устранения неисправности:
Проверить состояние и подключение клапана управления заслонкой горного тормоза
Тип неисправности:
Bit0 Замыкание на ” ” АКБ
Блинк-код

6-9-1

| SPN

1074

| FMI 4 | KTS ESItronic 1721 | АСКАН 56

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Ошибка клапана управления заслонкой горного тормоза

Способ и метод устранения неисправности:
Проверить состояние и подключение клапана управления заслонкой горного тормоза
Тип неисправности:
Bit1 Замыкание на Массу
Блинк-код

6-9-1

| SPN

1074

| FMI 12 | KTS ESItronic 1722 | АСКАН 57

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Ошибка клапана управления заслонкой горного тормоза

Способ и метод устранения неисправности:
Проверить состояние и подключение клапана управления заслонкой горного тормоза
Тип неисправности:
Bit2 Разрыв цепи
Блинк-код

6-9-1

| SPN

1074

| FMI 2 | KTS ESItronic 1723 | АСКАН 57

Класс неисправности:
2
Сохранение в памяти ЭБУ:
Да
Включение диагностической лампы:
Да
Возможность старта:
Да
Снижение мощности:
Нет
Описание неисправности:

Ошибка клапана управления заслонкой горного тормоза

Способ и метод устранения неисправности:
Проверить состояние и подключение клапана управления заслонкой горного тормоза
Тип неисправности:
Bit3 Перегрев
Оцените статью
OBD
Добавить комментарий

Adblock
detector
