Диагностика автомобиля ваз 2112 16 клапанов с помощью телефона

Диагностика современных моделей автомобиля осуществляется с помощью специального диагностического разъема. Он подключается к компьютеру, который анализирует текущее состояние транспортного средства, определяет неисправность и указывает на нее. При наличии соответствующего оборудования вы можете искать поломки даже в домашних условиях. Однако не все владельцы ВАЗ-2112 могут найти диагностический разъем сразу. Сегодня поговорим о его расположении на классической панели и на европанели. В какой части автомобиля искать нужное гнездо?

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%!
2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

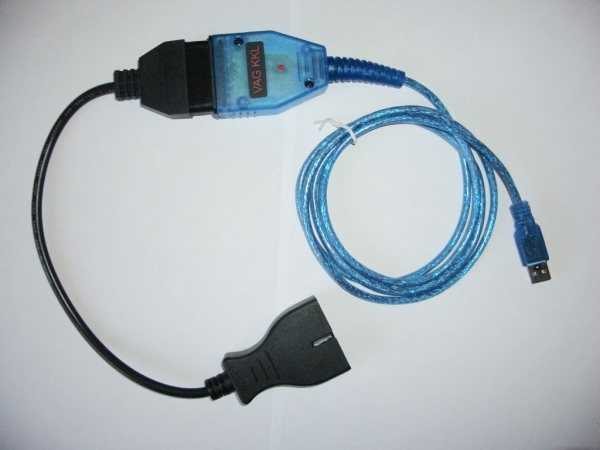

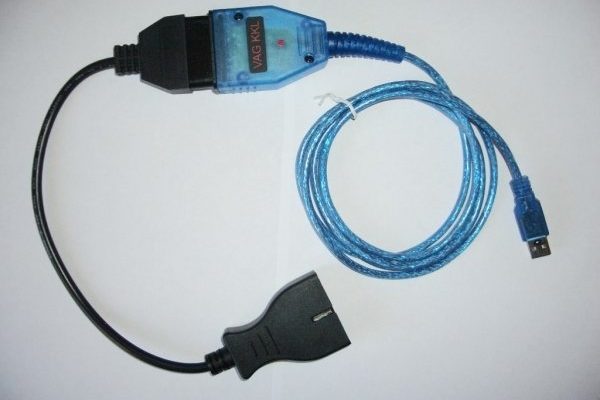

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Инструкция по выполнению диагностики

Для диагностики ВАЗ подключается компьютер или диагностическое оборудование с помощью диагностического разъема.

Колодка для компьютерной диагностики

Все транслируемые коды считывает сканер. Они хранятся в памяти контроллера до тех пор, пока не будет отключено его питание.С помощью специального программного обеспечения специалисты расшифровывают коды и определяют, какие неисправности и сбои есть в системе.

Процедура диагностики состоит из нескольких этапов:

1. Диагностирование подвески. Данную процедуру выполняют, если обнаружен неравномерный износ резины, стук или гул при движении на постоянной скорости, резких поворотов, по неровной дороге. А также при преждевременном срабатывании АВС, увеличенном свободном ходе руля.
2. Проверка двигателя. Силовой двигатель следует диагностировать, если он работает с перебоями, долго греется, с трудом заводится, а также при повышенном расходе топлива, потере мощности, появлении посторонних шумов, понижении или повышении оборотов на холостом ходу. При диагностике выполняется проверка электроснабжения, системы зажигания, измеряется давление в цилиндрах (автор видео — Павел Мастер).

Автоматическая КПП диагностируется в следующих случаях:

• не включается какая-либо передача;
• при переключении передач появляются шумы, рывки, пробуксовки;
• повышенный расход топлива;
• обнаружена утечка масла.

Во время диагностики сканер считывает коды ошибок системы управления коробкой автоматом, оцениваются показания датчиков положения дроссельной заслонки и температуры охлаждающей системы, а также положения селектора АКПП.

В первую очередь выполняется диагностика с помощью сканера. Расшифровываются показания сканера, делаются выводы о неполадках в системе. На втором этапе проводится аналоговое тестирование – проверяется проводка, контакты, АКБ.

Далее проводится проверка в режиме онлайн. На экране выводятся показатели датчиков, впрыска топлива и т.д. Затем проводится анализ данных, которые получены во время проводки. На последнем этапе коды ошибок, хранящиеся в памяти котроллера, стираются.

После этого необходима повторная инициализация.

Где искать разъем

Важно знать, что на различных автомобилях необходимое гнездо находится в различных частях машины. Более того, на одних моделях АвтоВАЗ оно может находиться в совершенно другом месте, по сравнению с другой машиной. Рассмотрим несколько машин ВАЗ в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем впору обнаружить возле рычага переключения передач. Как и в случае с машинами с европанелью, он скрывается под специальной крышечкой;
• на Приоре его нужно искать сразу за бардачком, на стенке.

Рекомендуем: Хлопки в глушителе — как исправить самому?

Почему не работает прикуриватель ВАЗ-2112

Таким образом, на ВАЗ-2112 диагностический разъем расположен с правой стороны от водительского сиденья. Он размещен сразу под рулевой колонкой и, в принципе, найти его не так и сложно. Осмотрите нижнюю часть панели.

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

• DOS;
• Windows;
• MacOS;
• Linux;
• PalmOS;

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

• Считывает коды ошибок, неисправностей автомобиля;
• Отображает коды и их описание;
• Экспортирует данные на распечатку, если необходимо;
• Удаляет коды ошибок;
• Выводит данные в метрической системе измерения и системе, используемой в США;
• Записывает, сохраняет данные, строит графики;
• Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу. Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование.

Комплектация

Приобретая такой адаптер, вы получаете:

• Высокоточный адаптер, основанный на процессоре ELM327;
• Кабель OBDII;
• Кабель для соединения с компьютером;
• Диск с бесплатным программным обеспечением.

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

Коды ошибок

Как прочитать ошибки?

Для того чтобы прочитать ошибки необходимо провести подключение к портативному или планшетному ПК к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты будут необходимы для подключения автомобиля к компьютеру и определения кодов ошибок:

1. Кабель K-line.



   Кабель K-line для подключения ноутбука к автомобилю

2. Ноутбук или планшет.
3. Специальное программное обеспечение.

Для того чтобы подключиться необходимо найти разъем под кабель. Он находится под рулевой колонкой. Теперь необходимо подключить непосредственно сам кабель и потом ЮСБ-разъем.

Оптимальным для использования считаются программы: VAG-COM USB KKL адаптер; диагностическая программа ВАЗ для моделей, Приора, Калина, Гранта; USB драйвер Autocom cdp pro cars USB; ScanMaster 2.

1 на русском языке для ELM327.

Электрическая схема ВАЗ-2112

Устранение ошибок и сброс

Устранить ошибки ЭБУ достаточно просто. В программе для считывания необходимо найти нужную неисправность и расшифровать ее. Затем, рекомендуется устранить проблему, по которой возникла ошибка. Последним этапом становится сброс. Его можно найти в инструментах программы или действиях.

В связи с возросшим количеством некачественных адаптеров, в случае если Вы столкнулись с проблемой, что Ваш адаптер elm327 не подключается к ЭБУ автомобиля, значит скорее всего проблема в том, что Вам продали адаптер с версией 2.1 либо версией 1.5 переделанной из версии 2.1. В данных адаптерах применен другой блютуз модуль который поддерживает работу только с двумя протоколами из 6. Именно поэтому чаще всего Вы получаете соединение со смартфоном адаптера, а при попытке соединения с ЭБУ автомобиля, адаптер пишет, что эбу не отвечает. Вот небольшое видео по наглядному сравнению версия адаптеров.

Если же у Вас адаптер elm327 с честной версией 1.5 где присутствуют все 6 протоколов из 6, Вам могут помочь строки инициализации которые помогают прибору подстороиться под команды ЭБУ Вашего автомобиля.

Строки инициализации к программам Torque и HobDrive для автомобилей использующих нестандартные протоколы соединения.В настоящее время широкую популярность приобрели различные диагностические адаптеры призванные встать на помощь автомобилисту в диагностике собственного автомобиля. Наибольшую популярность имеют адаптеры серии elm327 которые поддерживают работу с большинством иномарок после 1996 года, а так же автомобилями отечественного производства. Однако на практике владельцы отдельных марок авто испытывают трудности в подключении своего автомобиля к диагностической программе которая отказывается связываться с электронным блоком управления автомобиля. Наиболее распространенной на данный момент является программа Torque, так к примеру при подключении данной программы автомобилей японского рынка выпущенных для внутреннего использования и не имеющих полноценной поддержки OBD2 стандарта пользователь сталкивается с тем, что программа не может соединиться с ЭБУ. В подобных случаях когда Ваш автомобиль имеет специфический блок работать с которым та или иная программа отказывается, Вам может придти на помощь ручная прописка строки инициализации для программы.

Для каждой марки автомобиля используется своя строка инициализации, в данной статье мы приведем наиболее распространенные строки инициализации: — Toyota JDM Nadia/Harrier ATIB96 nATIIA13 nATSH8213F1 nATSPA5 nATSW00 — Toyota JDM 10400baud ATIB10 nATIIA13 nATSH8013F1 nATSPA4 nATSW00 — Toyota JDM CAN mode21 ATSP6 nATAL nATSH7E0 nATCRA7E8 nATST32 nATSW00 — Toyota GT86 ATSP6 nATAL nATSH7E0 — Toyota JDM ISO9141 ATSP3 nATAL nATIIA33 nATIB10 nATSH686AF1 nATST32 nATSW00 — Toyota JDM Common ATIB96 nATIIA13 nATSH8113F1 nATSPA4 nATSW00 — Toyota Celica ZZT230 ATIB 96 n ATIIA 13 n ATSH8113F1 n ATSP A4 n ATSW00 — Toyota Vitz 01.2002 ATSH8213F1 n ATIB96 n ATIIA13 — Fiat Pre-OBD ATSH 8110F1 — Nissan Custom ATSP5 nATAL nATIB10 nATSH8110FC nATST32 nATSW00 — Mitsubishi MUT ATSP0 nATAL nATIB10n — Tiggo Delphi MT20U ATSP5 nATAL nATIB10 nATSH8111F1 nATST32 nATSW00 — Delphi MR240 ATSP5 nATAL nATSH8111F1 nATWM8111F13E — Siemens ACR167 KWP ATSP5 nATAL nATSH8111F1 n81n — Sirius D42 ATSP5 nATAL nATIB10 nATSH8211f1 nATST32 nATSW00 nATFI — ВАЗ Январь ATSP5 nATAL nATIB10 nATSH8110F1 nATST32 nATSW00 — ВАЗ Bosch MP7 ATSP5 nATAL nATIB10 nATSH8111F1 nATST32 nATSW00 nATFI — ВАЗ Bosch 7.9.7 ATFI nATALn — УАЗ ME17.9.7 ATSP5 nATAL nATSH8110F1 nATFI — Opel KWP2000 ATSP5 nATAL — Japan Domestic Market Nissan ATSP5 nATAL nATIB10 nATSH8110FC nATST32 nATSW00 — Japan Domestic Market Nadia / Harrier ATIB10 nATIIA13 nATSH8013F1 nATSPA4 nA TSW00 — Январь 5.1.1 ATSP5 nATIB10 nATSH8110F1 nATST10 nATSW00 — Январь 7.2 Евро 2 atal natsp5 natib10 natsh8110f1 natst32 natsw00 natfi — ВАЗ Ителма/Автэл М73 Е3 ATSP5 nATAL nATSH8110F1 nATSW00 — УАЗ Патриот Bosch m17.9.7 ATZ nATSP5 nATIB10 nATSH8110F1 nATSW00 — SsangYong 2.3 MSE бензин (Kyron, Rexton, Action, Musso, Korando) atsp5 natib10 natsh8101f3 natst32 natsw00 — BYD F3 ATSP5 nATSH8111F1 nATSW00 — Тойота Passo KGC1 (1KR-FE) atsp5 natsh8110f0 natfi — Тойота Сиента по ABS atsp4 natal natib96 natiia29 natsh8129f1 natst32 natsw00 — ABS Lifan солано (wanxiang) ATSP5 nATSH8128F1 nATWM8028F1021080 nATFI — OPEL Simtec 56.5 ATSP5 /nATSH8111F1 /nATSW00 — GREATWALL Delphi MT20U2_EOBD atal natib10 natsp5 natsh8111f1 natst10 natsw00

Где находится диагностический разъём ВАЗ-2112: фото и видео

На любом автомобиле ВАЗ-2112 предусмотрена система самостоятельной диагностики неисправностей, которая может без посещения станции технического обслуживания сообщить владельцу о наличии какой бы то ни было неисправности.

Подобная система работает по средством подключения к ней специального диагностического оборудования и дальнейшим считыванием, и расшифровкой ошибок.

Когда требуется диагностика?

Первым признаком того, что следует произвести диагностику системы автомобиля будет мигание лампы CHECK ENGINE расположенной на панели приборов. Обратите внимание, что наличием ошибок в системе будет тот факт, что по истечении 10-ти секунд после запуска двигателя сигнальная лампа не погаснет и данные об ошибке сохранятся в памяти ЭБУ.

Ошибка указана стрелкой.

Где находится разъём?

Для того, чтобы считать все возникшие коды неисправностей при помощи диагностического оборудования, Вам придётся добраться к диагностическому разъёму, который расположен прямо под консолью панели приборов с левой стороны.

Расположение диагностической колодки указано стрелкой.

Он будет вами обнаружен сразу, как только вы посмотрите в примерный участок его местоположения, так как его характерная форма весьма специфична.

Особенности разъёма для диагностики

Стандартный 12-ти пиновый разъём для диагностики

В зависимости от года выпуска автомобиля разъём может быть 10-ти пиновым и 12-ти пиновым. Чтобы подключиться к нему потребуется изготовление переходника.

Мастерим проводки

Можно ещё бросить отдельно провод, но это «колхозно».

Схема подключения 12-ти пинового разъёма к стандартному диагностическому адаптеру Подключение 12-ти пинового разъёма к стандартному диагностическому адаптеру Подключение 12-ти пинового разъёма к стандартному диагностическому адаптеру другой ракурс

Диагностическое оборудование

Стремитесь выполнить диагностику на ВАЗ 2110 самостоятельно? Понадобятся такие приборы и оборудование:

• адаптер;
• кабель;
• компьютер;
• программное обеспечение.

Адаптер — эта тот самый прибор, при помощи которого с аппаратурой соединяется колодка диагностики Лады 110. Позволяет соединить «мозг» Лады с ноутбуком и считать необходимую информацию о неисправностях и ошибках. Нужно учитывать, что не все адаптеры подходят для «десятой» модели. Изучите этот вопрос. Пример подходящего для ВАЗ 2110 устройства — ELM327.

Роль кабельного проводника: соединение адаптера с разъёмом с одной стороны и с компьютером — с другой. Можно использовать компьютер любого типа. Идеальный вариант — ноутбук, ведь подсоединять громоздкое оборудование обычного ПК не совсем удобно. Самая важная часть — это программное обеспечение. С его помощью гаджет будет считывать ошибки.

Софт должен поставляться в комплекте с адаптером, а также его можно найти в Интернете.

k-линия ваз — DRIVE2

Многие автовладельцы ваз 2108-2112инж мучаются с вопросом k-линия, установки борт компьютера и с проблемой, когда на экране борт компьютера выходит надпись *Нет сигнала*.В свое время я тоже мучился с этим вопросом, облазил все форумы, сайты, голова была кругом от нелепых советов, да через чур умных речей .

Проблема состояла в следующем, был приобретен мной авто ваз 2112 на котором был установлен борт.компьютер.Это хорошо когда на авто стоит бк.

и когда он работает), но у меня была проблема что при выборе параметров информации, показании на экране появлялась надпись -Нет сигнала!-это очень огорчало( Ведь борт комп это незаменимый помощник диагностики и состояния автомобиля для водителя.Речь идет о бортовых комп Штат, Гамма и др для старого образца панели приборов 2110-12.

Но также можно рассматривать вариант и других борт комп, которые надо связать с k-линия диагностической колодкой 12 или 16(OBD 2) разъемной колодкой.На форумах и на сайтах описывают К-линия по разному, номер в колодке в реальности не совпадает, я опишу как на самом деле найти k-линия.

Для этого нам понадобится крестовая отвертка или головка на 8,все зависит как прикреплена диагностическая колодка.Данная статья будет посвящена провод к-линия, где она ?какая она?Поиск на форумах не всегда бывает удачным, ведь колодки разные и иногда и провода расположены в других разъемах.

Чтобы 100% найти к-линию надо искать ее в колодке диагностики сняв его или найти провода сзади колодки, кому как удобно.На примере будет автомобиль ваз 2108 инжектор, с панелью приборов ваз 2114 ,12 разъемная колодка.Разницы нет какая у вас колодка 12 либо 16ти разъемная, провод один и тот же в обоих случаях, так же нет разницы какой у вас авто ,2108 до 2112 , колодка соединения борт комп одинакова

здесь колодка под полкой

вот сама колодка в корпусе

у меня корпус пальцем можно приоткрыть вниз, если у вас нет, то крестообразной отверткой ослабьте саморез с права на крышке

по идее, если вот так смотреть на колодку то к-линия это разъем- нижний ряд, последний разъем в ряду

но как я писал у всех по разному, поэтому снимаем колодку, но для начала скидываем провод Минус с аккумулятора

перед нами колодка, обратите внимание на провода, видите провод желто-черный?вот он нам и нужен, это и есть к-линия!толко не спутайте с желто-красным)))

вот вид сзади, я думаю все понятно .Видно куда введет желто -черный провод(к-линия)Также она обозначается под латинской буквой М в диагностической колодке

под цифрой 4,это и есть диагностическая колодка и рядом видим провода, смотрим и видим что желто-черный провод М

а вот сама колодка(штекер) на бортовой компьютер

вид сзади.Видите розовый провод с черной полоской, ближе к указательному пальцу?этот провод я вставил сам, этот разъем может быть пустым, вот от сюда и тянем провод на диагностическую колодку, на к-линия

видите куда упирается лезвие отвертки?вот оттуда и тянем провод на диагностическую колодку

описание проводов, их назначение, цвет.Вид со стороны проводов!Внимательно!

вот таким образом я подсоединил к-линия, главное найти желто черный провод)))

пишут, что можно и к сине-серому проводу подключится, но я выбираю делать как указано в книжке эл.схема ваз.Я надеюсь эта статья поможет людям, кто как и я сталкивался с проблемой данного вида. Всем удачи)

Распиновка разъема ODB: удобная схема расположения контактов

Чтобы собственноручно выполнить диагностику автомобиля ВАЗ-2110 через разъем, расположенный под рулевой колонкой, необходимо знать, куда подключать то или иное оборудование. Эту задачу существенно облегчает распиновка, которая представляет собой схему размещения контактов. В ней обозначены следующие основные выходы:

• А – к этому выходу подсоединяется масса от аккумулятора автомобиля;
• B – выход предназначен для подсоединения оборудования типа L-Line. Он применяется не на всех модификациях ВАЗ-2110, поэтому обязательно обращайте на это внимание, когда подбираете компьютерный сканер или адаптер;
• M – к этому выходу осуществляется подключение устройств типа K-Line. Они вполне заслуженно считаются оптимальным выбором для самостоятельной диагностики ВАЗ-2110, так как обеспечивают отличное взаимодействие с любой компьютерной техникой;
• H – выход, на который подается питание в процессе выполнения диагностических операций;
• G – очень важный элемент распиновки, так как именно он обеспечивает контроль безопасности всех проводимых процедур, исключает какие-либо замыкания или другие аварийные ситуации.

Ваз старый разъем диагностики

Распиновка диагностического разъема старого образца OBD 1 (GM-12) автомобилей ВАЗ 2107, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 для подключения к кабелю USB-KKL если нет переходника.

Подключение (распиновка) кабеля OBD-2 USB-KKL для подключения к разъему старого образца OBD-1 (GM-12) к автомбилям ВАЗ 2107, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114, ВАЗ 2115 без переходника.

Так же, при желании, можно купить переходник с OBD2 на OBD1 (GM12) ВАЗ 16pin здесь Тогда процесс соединения USB-KKL, ELM327 или другого OBD2 адаптера c OBD-1 (GM-12) пойдет намного быстрее

Не только владельцам импортных автомобилей доступна возможность самостоятельной диагностики. Многие модели автомобилей ВАЗ, в том числе и «классические» 2105, 2107, не говоря о более современных моделях 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина оснащаются блоками электронного управления, а, следовательно, у нас есть возможность выполнить их диагностику своими руками.

Для чего необходима диагностика автомобиля ВАЗ.

Частый случай, который вызывает беспокойство автолюбителя, это сигнал «check engine» который оповещает о сбое в работе системы автомобиля. Это обычно повод для посещения СТО, но сегодня у нас есть возможность выявить причину срабатывания сигнализатора самостоятельно для этого потребуется купить диагностический адаптер. С его помощью можно достаточно просто выполнить диагностические мероприятия – выявить сбои в работе определить неисправности своего автомобиля, изменить настройки, получить информацию с датчиков. И все это с минимальными финансовыми вложениями.

Какой выбрать адаптер для ВАЗ

Прежде чем купить сканер для диагностики, необходимо выяснить, какой блок управления установлен на вашем транспортном средстве. Большинство моделей оборудовано блоками управления с К-линией для обмена данными. Поэтому лучший выбор – это диагностический кабель VAGCOM или улучшенный вариант адаптер диагностический K-Line. Эти адаптеры подходит для диагностики автомобилей ВАЗ и обеспечивают корректное согласование системы диагностики автомобиля и компьютера. Обратите внимание, вы сможете выполнять полноценную компьютерную диагностику, так же как и специалисты на СТО.

Сложности подключения адаптера к ЭБУ ВАЗ

Адаптеры VAGCOM, K-Line предназначены для прямого подключения к ЭБУ через 16-ти контактный разъем OBD-II. Его стали устанавливать на Вазовские автомобили после 2002 года. Некоторые модели оснащены разъемом 12 pin. Он не совместим с разъемом адаптера. Выход простой купить шнур переходник или адаптер K-Line в корпусе OBD1 (GM12).

Где расположен диагностический разъем

Типичное расположение разъема для диагностики на автомобилях ВАЗ – в салоне под торпедой. Но при этом место его размещения на разных моделях отличается:

На ВАЗ 21099i, ВАЗ 2108i – ниже полки, со стороны пассажира;

На ВАЗ 2115 – ниже прикуривателя;

ВАЗ 2112, ВАЗ 2111, ВАЗ 2110 – справа от рулевой колонки;

• Калина — выше прикуривателя;

• Приора — разъем расположен за перчаточным ящиком.

Какой компьютер можно использовать для диагностики

Программное обеспечение для диагностики не требовательное к ресурсам ПК, по этой причине можно использовать любой компьютер с ОС не ниже Windows XP. Очень удобно использовать для диагностики ноутбук или нетбук, так как длина кабеля ограничена.

Сканер для ВАЗ — это такой же необходимый инструмент в арсенале автолюбителя, как и обычный гаечный ключ. Преимущества его использования – очевидны, вы можете оперативно оценить состояние систем своего автомобиля, выявить причину неисправности, многие из них можно устранить самостоятельно, не обращаясь на СТО. Это выгодно и экономически. Цена диагностического k-line адаптера не больше затрат на однократное посещение сервисного центра или СТО.

Вы поставили перед собой задачу научиться выполнять диагностику и получить доступ к активации скрытых функций на автомобиле Форд, снизить затраты на посещения СТО. Для этого, сегодня у вас есть все возможности. Конечно, для этого потребуется некоторая подготовка.

Эта статья будет очень полезна автовладельцам, не имеющим в своём распоряжении Renault Can Clip.

Не смотря на то, что для самостоятельной диагностики автомобилей используется ограниченный ассортимент устройств – адаптеров. Есть много особенностей подключения для каждого отдельного случая. Мы расскажем об особенностях использования диагностических адаптеров на автомобилях Lanos и ЗАЗ SENS (Chance).

Уважающий себя водитель всегда следит за техническим состоянием авто. Следует отметить, что систематические посещения мастеров можно с легкостью исключить, диагностируя неисправности машины самостоятельно. Помощником в этом станет автосканер серии elm327, который в последние годы становится все более популярным у пользователей.

Адаптеры на базе чипа elm327 для автомобилей лада (ваз) 2114

Существует несколько разновидностей:

• ELM327 Bluetooth;
• ELM327 Wi-Fi;
• ELM327 USB.

Эти устройства поддерживают работу не только с отечественными авто, но и с машинами импортного производства (после 1996г.).

Еlm327 на ваз 2114 позволяет автовладельцу выполнять:

• диагностику и сброс ошибок;
• контроль и анализ показаний основных приборов и датчиков;
• мониторинг текущего состояния авто.

Сканер elm 327 прост в использовании, справится с ним сможет даже начинающий автолюбитель.

Elm327 на ваз 2114: инструкция по использованию

На примере Ваз 2114 2012 ISO 14230-4 KWP (fast init, 10.4 kbaud) Бензин Россия продемонстрируем, как работает диагностический сканер elm 327 с разъемом OBD II Bluetooth.
Как правило, устройство поставляется вместе с диском, на котором имеется специальная программа на русском языке для полноценной диагностики автомобиля.

Еlm 327 Bluetooth функционирует на Android версии не ниже, чем 4.2(на более низких версиях соединения не будет). Для полноценного сканирования подойдет любое устройство на таких платформах.

Перед началом работы пользователь должен установить на смартфон/планшет программу для взаимодействия с автосканером, которая обязательно прилагается к устройству. Именно эта программа и будет анализировать состояние автомобиля, быстро находя источники возможных проблем.

Сам процесс сканирования состояния автомобиля при помощи ELM327 Bluetooth предполагает последовательное выполнение следующих действий:

1. Прибор вставляется в разъем (в ВАЗ 2114 он находится внизу). После этого на устройстве должна загореться лампочка.
2. Включается зажигание автомобиля.

На мобильном устройстве (смартфоне/планшете):

• включается Bluetooth;
• в настройках для сопряжения вводится пароль «1234»;
• находится и включается ранее установленная программа диагностики.

Далее происходит соединение

В процессе соединения важно, чтобы на экране мобильного устройства машинка (в верхнем углу экрана) перестала моргать и горела постоянно.

Заводится автомобиль. После этого любые имеющиеся ошибки будут отображены в виде кодов. Всю информацию о конкретных кодах ошибок можно без труда найти в интернете, а затем переходить к их устранению. Если этого не сделать, а просто сбросить ошибки, то на некоторое время «CHEK» (сигнал о имеющихся неполадках) пропадет, но затем загорится снова.

После проведения полного тестирования авто следует извлечь elm327 для ваз 2114 из разъема.

При помощи автосканера можно самостоятельно выявить более 3-х тысяч кодов ошибок, среди которых будут результаты исследований по следующим направлениям:

1. Состояние топливной системы.
2. Расход топлива.
3. Давление топлива.
4. Уравновешивание топлива (долгосрочное).
5. Краткосрочные данные топлива.
6. Положение ДЗ (дроссельной заслонки).
7. Обороты двигателя в рабочем состоянии и на холостом ходу.
8. Температура охлаждающей жидкости.
9. Давление во впускном коллекторе.
10. Скорость воздухопотока.
11. Температура воздуха в момент впуска и пр.

Эти и другие параметры подробно анализируются программой при помощи сведений, полученных с автосканера Elm 327. Результатом тестирования станет подробный отчет, выведенный программой на экран смартфона/планшета. В нем будут указаны все имеющиеся в данном автомобиле коды ошибок.

Elm 327 не подключается к эбу (электронным блоком управления): что делать?

Если адаптер elm327 не подключается к ЭБУ ваз 2114, то возможно, что Вы приобрели версию 2.1 либо версию 1.5, которая переделана из 2.1. Дело в том, что в таких устройствах используется другой вариант блютуз-модуля, поддерживающий работу лишь 2-х протоколов из имеющихся 6-ти. В этом случае адаптер соединяется со смартфоном/планшетом, но, при попытке соединения с ЭБУ авто, появляется надпись, что ЭБУ не отвечает.

Если же Ваш адаптер elm327 ваз 2114 действительно относится к версии 1.5 и имеет все шесть протоколов, то откорректировать работу и подстроиться под команды ЭБУ можно при помощи ручного введения строк инициализации.

Столь внимательное и ответственное отношение к техническому состоянию собственного автомобиля станет гарантией безопасности для Вас и Ваших близких. Поездки любой дальности перестанут быть испытанием собственного везения и превратятся в комфортные путешествия, приносящие максимум удовольствия.

Следует отметить, что подобные ситуации возникают довольно редко. Как правило, качественный автосканер, приобретенный у добропорядочного продавца, не преподносит обладателю никаких неприятных сюрпризов. Главное, чтобы в процессе покупки/заказа устройства была учтена марка машины, год ее выпуска и пр. Целесообразно уточнить у продавца, насколько хорошо адаптируется и работает elm327 на ваз 2114.

Подробнее ознакомиться с работой сканера вы сможете на видео ниже:

В заключение следует отметить, что используя elm327 для ваз 2114 можно существенно экономить на диагностике авто и устранять проблемы сразу после их появления (самостоятельно либо на специализированных СТО).

Компьютерная диагностика — сложный процесс. Его и сейчас очень многие предпочитают доверять исключительно специализированным СТО с соответствующим сканирующим оборудованием.

Автономные сканеры позволяют выявить все неисправности в электронных и механических системах автомобиля быстро и в полном объёме.

Проблема в стоимости услуги. Она высока и не всем доступна. Подобный сервис оказывали даже не все мастерские, занимающиеся ремонтом авто. Ремонт, таким образом, чаще всего осуществлялся по старинке — методом «научного тыка».

Ноу-хау современной компьютерной диагностики

Это доступность, возможность провести диагностику автомобиля своими руками.

В настоящее время сканирование изъянов в функционировании машины легко осуществить в условиях гаража перед серьёзным рейсом или просто — аварийной остановки на обочине. Например, в случае, если на панели приборов загорается окошечко «check engine».

Спецтехника не обязательна. Для выявления причины неполадки необходимы только определённые навыки, а также:

1. транспортное средство,
2. ноутбук,
3. адаптер,
4. кабель для соединения через адаптер компьютера с контроллером автомашины.

На выпускающихся в настоящее время моделях ВАЗ широк спрос на адаптеры (преобразователи уровней) серии KL с соединительным разъёмом USB. Они предназначены для состыковки ноутбука (или стационарного персонального компьютера) с каналами «К» или «L» ЭБУ (электронный блок управления).

Через адаптер производится диагностика автотехники и управление её функциями.
Перед началом работы необходимо установить соответствующие программы для диагностики («софт») и драйвер для адаптации программ с компьютером.

Купить адаптер для диагностики лучше в виде уже смонтированного блока с портом USB для компьютера.

Практически все адаптеры поддерживают отечественные автомобили, выпускаемые с 1998-го года. Ассортимент моделей велик. Выбор зависит только от ваших пристрастий в технике и дохода.

Самый дешёвый адаптер на ВАЗ — ELM327. Чаще всего применяется универсальный адаптер — BM9213.

• печатная плата (материал — стеклотекстолит фольгированный),
• порт стандарта OBD II для подключения кабеля USB в салоне автомобиля,
• корпус (материал — металл или пластик).

Напряжение — 12 В (возможно подключение ноутбука от прикуривателя). Ток — 10 мА. Стабилизатор напряжения для К-линии — 5 В и 12 В. ЭБУ — модели ВАЗ «Январь-4», «Январь-5».

Интерфейс для K-line — ISO-9141. Интерфейс для L-line — ALDL.

Адаптер также можно подключить к «L-линии» ЭБУ автомобилей иностранного производства.

Основные различия модификаций:

Купить кабель для диагностики легче всего в интернет-магазинах. В обычных магазинах, реализующих автозапчасти, аксессуары подобного рода автомобилей встречаются редко.

Программы для диагностики автомобилей ВАЗ

В связи с тем, что их много, назовём несколько самых распространённых и продвинутых:

1. KWR_D — одна из самых надёжных. Её преимущество в том, что есть много полезных регулировок. Перечислим основные функции:
   — управление механизмами (форсунки, катушки, вентиляторы и проч.),
   — мониторинг параметров автомобиля.
2. ICD 1.2.0.1 — то же самое (программа бесплатная).
3. Diagnostic Tool vl.31.2 — управление функциями, есть регулировки.
4. АВТОВАЗ NEW — самый современный вариант. Преимущества — это управление иммобилизатором и регулировки.
5. Sens Diag — комплексная диагностика.
6. Мотор-тестер — то же самое.
7. My Tester VAZ — то же самое с непосредственной адаптацией к моделям ВАЗ.

Все указанные программы работают с блоками Bosch.

Как провести диагностику автомобиля ВАЗ с помощью ноутбука:

1. Скомплектовать оборудование для диагностики (ноутбук, кабель для подсоединения, адаптер),
2. Установить на ноутбук соответствующую программу и драйверы,
3. При помощи кабеля создать логистическую цепь «ноутбук — адаптер — ЭБУ — компьютер автомобиля»,
4. Настройка связи ноутбука с компьютером автомобиля,
5. Включение двигателя,
6. Диагностика.

Параметры диагностики для инжекторных двигателей ВАЗ

На что обратить внимание:

1. На заглушенном двигателе
   — датчики температуры (корректность данных);
   — дроссельная заслонка (наличие износа дроссельного механизма; предельный износ — не более 2%);
   — датчик кислорода (АЦП ДМРВ); наличие износа канала; предельный износ — не более 1, 035 В;
2. На работающем, прогретом до нормы двигателе (холостой ход)
   Проверяются следующие параметры (величина в каждом конкретном случае зависит от модели двигателя и ЭБУ):
   — обороты в минуту;
   — расход воздуха для 8 клапанного двигателя;
   — расход воздуха для 16 клапанного двигателя;
   — время впрыска; при необходимости — коррекция впрыска;
   — коэффициент коррекции (%);
   — мультипликативная составляющая коррекции;
   — аддитивная составляющая коррекции;
   — цикловой расход воздуха (мг/такт) для 8 клапанного двигателя и для 16 клапанного двигателя.
3. Скриншоты диагностики двигателя на мониторе (зависимость от модели ЭБУ на примере ВАЗ 2107)
   — ЭБУ «Январь 5»

   — ЭБУ М73


Факторы, определяющие корректность данных:

• модель автомобиля (двигателя),
• модель ноутбука (сканера) и адаптера,
• температурный режим двигателя,
• температура окружающей среды,
• квалификация оператора.

Таким образом, ясно, что выводы при диагностике того или другого автомобиля могут быть не всегда вполне адекватными сложившейся технической ситуации.

Хотя представление о неисправности и стоимости ремонта получить можно.

Как сделать диагностику автомобиля своими руками?

Не так уж и сложно. Особенно обладая качественным современным оборудованием.

Но никакая техника не заменяет знания и опыт. Полагаясь на себя целиком, не забывайте о профессионалах на специализированных СТО. Иногда сверяйтесь и с их данными. Если что-то не получается у самих, пользуйтесь их мастерством.

Ремонт — это всегда расходы. Автомобиль должен быть на ходу — вот что главное!

Андрей Гончаров, Эксперт рубрики «Ремонт двигателей»
