Внимание. Вначале необходимо провести регулировку задней двери.

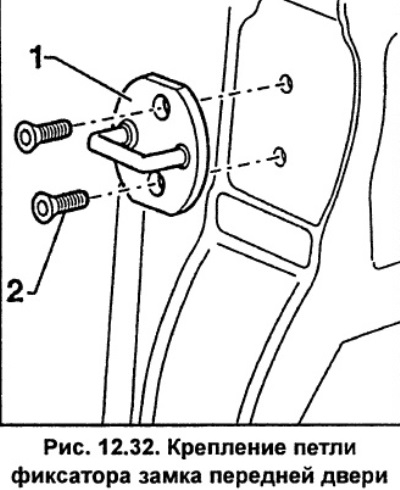

Отверните болты 2 (рис. 12.32) фиксатора замка передней двери 1.

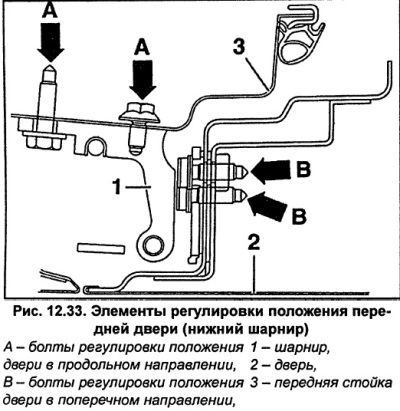

Отрегулируйте положение двери в продольном направлении. Для этого отпустите шарнирные болты, стрелка А (рис. 12.33) на передней стойке 3 на столько, чтобы дверь 2 с шарнирами могла свободно двигаться в продолговатых отверстиях.

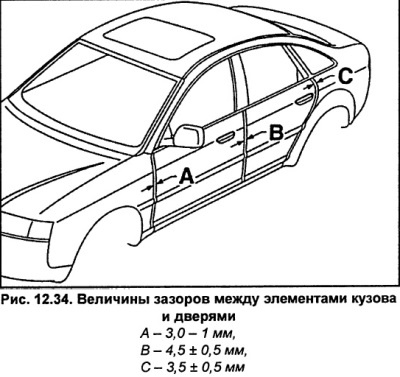

Отрегулируйте положение двери в соответствии с размерами, приведенными на рис. 12.34 и затяните болты крепления шарниров.
Регулировка двери в поперечном направлении. Для этого отпустите болты крепления шарнира — стрелка В (рис. 33) настолько, чтобы дверь 2 с шарнирами 1 могла свободно двигаться в продолговатых отверстиях. Отрегулируйте положение двери так, чтобы дверь плотно прилегала к окружающим частям кузова. Это относится в первую очереди к передней части. Сзади дверь регулируется при помощи фиксатора замка передней двери. Затяните болты моментом 30 Нм.
Откройте дверь и установите фиксатор замка передней двери. Наживите болты, не затягивайте их. Фиксатор замка передней двери должен двигаться. Установите фиксатор замка передней двери таким образом, чтобы дверь открывалась как можно легче.
Осторожно закройте дверь и сдвигайте ее, пока она плотно не ляжет на прилегающие части кузова.
Осторожно откройте дверь и затяните болты фиксатора замка передней двери моментом 20 Нм.
Регулировка фиксатора замка передней двери должна происходить по направлению к середине автомобиля, но не в высоту.
Регулировка положения передней двери
Перед регулировкой положения передней двери предварительно необходимо провести регулировку задней двери.
Проверьте зазоры между дверьми автомобиля и передними и задними крыльями и при необходимости отрегулируйте положение дверей (см. рис. 16.26).
Для регулировки положения двери в осевом направлении, ослабьте болты крепления шарниров к передней стойке 2 (рис. 16.27) настолько, чтобы дверь 3 с шарнирами могла перемешаться в удлиненных отверстиях шарниров или передней стойки 5. Отрегулируйте положение двери и затяните болты крепления шарниров моментом 30 Н·м.
Для регулировки положения передней части двери в поперечном направлении ослабьте болты крепления шарниров к передней двери 4 настолько, чтобы дверь 3 могла перемешаться в удлиненных отверстиях шарниров 1. Отрегулируйте положение двери и затяните болты крепления шарниров моментом 30 Н·м.
Регулировка положения задней части двери в поперечном направлении осуществляется за счет перемещения зацепа замка 1 (рис. 16.28) в удлиненных отверстиях после ослабления болтов 2 крепления зацепа замка. После регулировки затяните болты крепления зацепа замка моментом 20 Н·м.
Когда в машине плохо закрывается дверь, это доставляет немало проблем. Чтобы исправить ситуацию, дверь не всегда нужно сразу менять. Иногда ее можно просто отрегулировать. О том, как это сделать самостоятельно без посещения СТО, расскажем далее в статье.
Инструкция по регулировке двери
Весь процесс включает в себя следующие этапы:
- На передней двери откручиваем болты на фиксаторе замка.
- Продольно регулируем положение двери. Чтобы это сделать, отпускаем болты на стойке спереди. Важно, чтобы сама дверь вместе с шарнирами могла свободно вращаться в продольных канавках.
- Регулируем положение двери по размерам. И фиксируем болты, крепящие шарниры.
- Теперь поперечно регулируем дверцу. Для этого нужно отпустить болты, крепящие шарниры так, чтобы дверь вместе с ними двигалась так же свободно, как в пункте втором. Затем регулируем положение двери к основному кузову — все должно плотно прилегать. Особенное внимание уделите передней части авто. На задней части дверку лучше регулировать фиксатором замка. После регулировки аккуратно и надежно закрепите и стяните болты.
- Открывает дверь. Устанавливаем фиксатор замка. Ставим болты на места, но попка не затягиваем их. При этом фиксатор замка все еще должен свободно вращаться. Ставим фиксатор так, чтобы дверь открывалась легко и без усилий.
- После этого закрываем дверь. И ставим ее так, чтобы она как можно плотнее прилегала ко всем частям кузова машины.
- Затем аккуратно открываем дверку и в этом положении надежно закрепляем болты фиксатора замка.
Внимание. Вначале необходимо провести регулировку задней двери.
Отверните болты 2 (рис. 12.32) фиксатора замка передней двери 1.
Отрегулируйте положение двери в продольном направлении. Для этого отпустите шарнирные болты, стрелка А (рис. 12.33) на передней стойке 3 на столько, чтобы дверь 2 с шарнирами могла свободно двигаться в продолговатых отверстиях.
Отрегулируйте положение двери в соответствии с размерами, приведенными на рис. 12.34 и затяните болты крепления шарниров.
Регулировка двери в поперечном направлении. Для этого отпустите болты крепления шарнира — стрелка В (рис. 33) настолько, чтобы дверь 2 с шарнирами 1 могла свободно двигаться в продолговатых отверстиях. Отрегулируйте положение двери так, чтобы дверь плотно прилегала к окружающим частям кузова. Это относится в первую очереди к передней части. Сзади дверь регулируется при помощи фиксатора замка передней двери. Затяните болты моментом 30 Нм.
Откройте дверь и установите фиксатор замка передней двери. Наживите болты, не затягивайте их. Фиксатор замка передней двери должен двигаться. Установите фиксатор замка передней двери таким образом, чтобы дверь открывалась как можно легче.
Осторожно закройте дверь и сдвигайте ее, пока она плотно не ляжет на прилегающие части кузова.
Осторожно откройте дверь и затяните болты фиксатора замка передней двери моментом 20 Нм.
Регулировка фиксатора замка передней двери должна происходить по направлению к середине автомобиля, но не в высоту.
РЕБЯТА КАК ОТРЕГУЛИРОВАТЬ ПЕРЕДНЮЮ ПАССАЖИРСКУЮ ДВЕРЬ НА ПЕТЛЯХ?!
Добро пожаловать на Клуб владельцев Audi Allroad.
Место регулировки – петли (очень большие отверстия на петле в месте, где она присоединяется к передней/ центральной стойке кузова).
Чтобы избежать шумов от воздуха, регулируйте на монтажных петлях или в задней части дверей на штифте запорной пластинки.
Секции А–А, В–В, С–С:
с = 0.5 + 0.5 мм
d = 14.5 мм
Зазор двери, регулировка
Предотвращение шума от ветра
В случае необходимости могут быть использованы две шайбы с чашеобразной выемкой.
Двери, регулировка (модели Купе)
Шум от ветра в передней части двери, предотвращение
Шум от ветра в запорной пластинке, предотвращение
Зазор двери, регулировка (модели Купе с 1990 модельного года)
Высота двери, регулировка
Шум от ветра, устранение
Задняя дверь, устранение шума от ветра
Регулировка штифта фиксатора замка двери позволяет устранить шум в задней части двери.
